Токарный станок с ЧПУ и наклонной станиной TCK56A

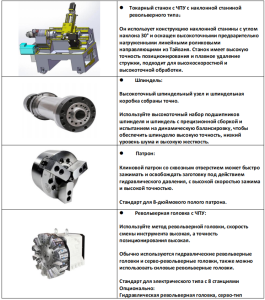

① Конструкция наклонной станины 45°: Линейная роликовая гайка из Тайваня с предварительной нагрузкой, точность позиционирования ±0,004 мм, эффективность отбрасывания стружки +35%
② Шпиндель высокой точности: Подшипники P4 + динамическая балансировка, вибрация ≤0,002 мм, жесткость +25%, шум <63 дБ

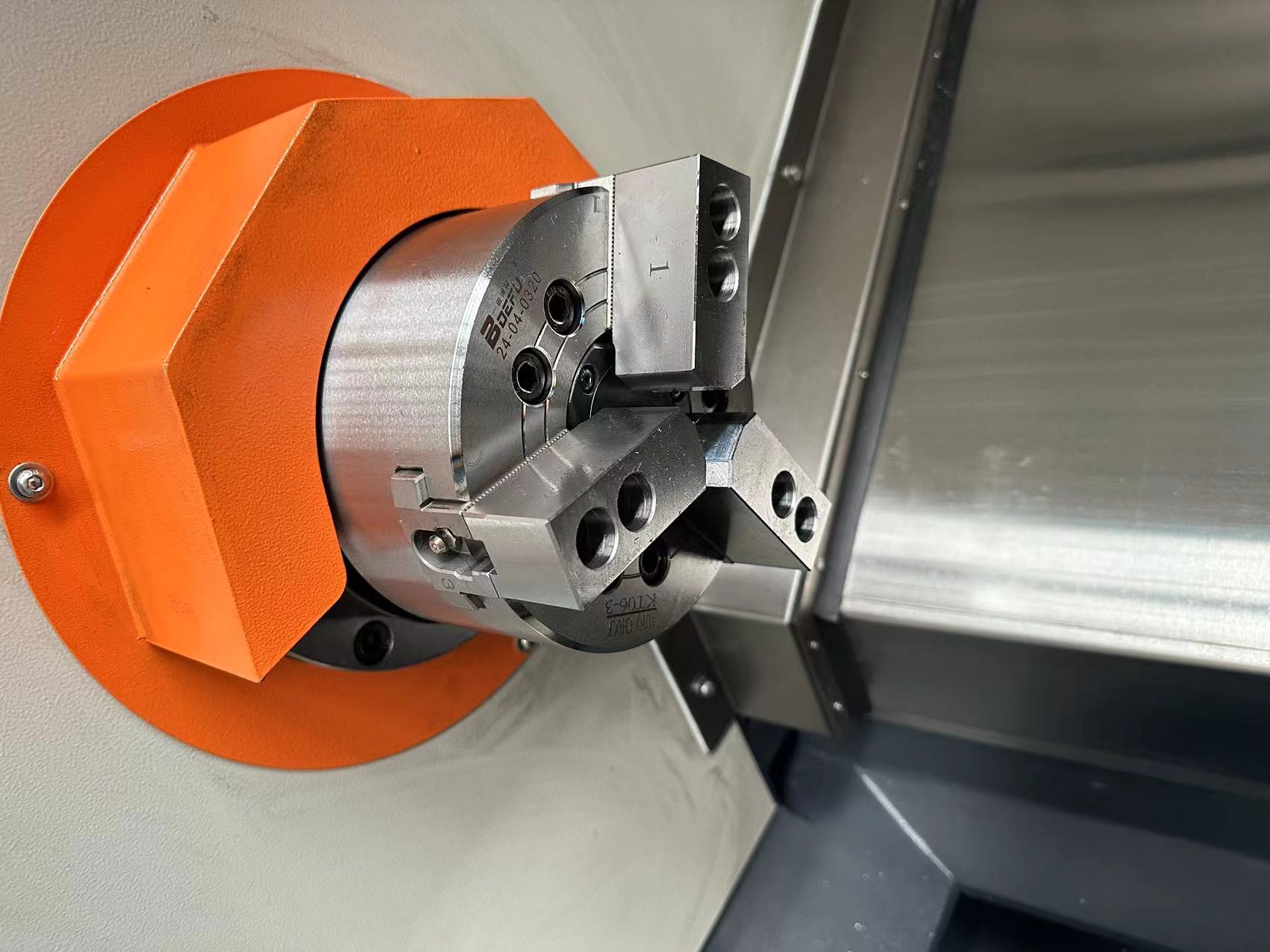

③ Гидравлический патрон: 10-дюймовый клиновидный (стандарты JIS/TW), закаленная поверхность, усилие зажима 120 кН

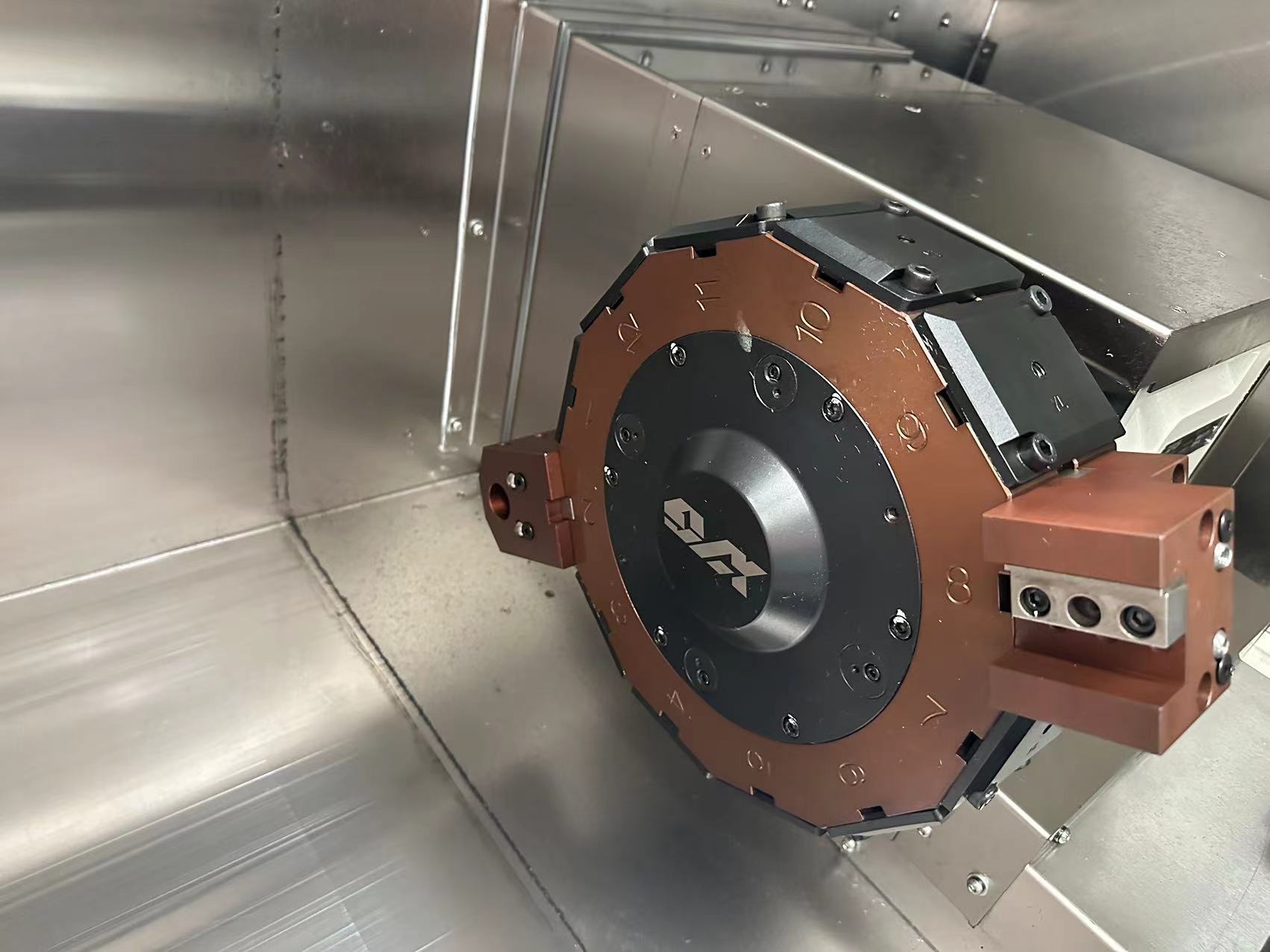

④ Револювер: 8-размерный гидравлический (серво по выбору), время замены инструмента 0,15 с, повторная точность ±0,0015 мм

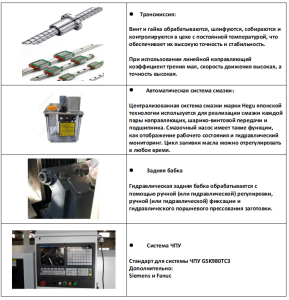

⑤ Трансмиссия: Шариковый винт (качество C5), линейная гайка, скорость перемещения 50 м/мин, точность подачи ±0,002 мм
⑥ Автоматическая смазка: Централизованная система Hegu (Япония), контроль давления + регулируемый цикл
⑦ Задняя бабка: Гидравлическая, регулируемое усилие до 10 МПа, для обработки тяжелых валов

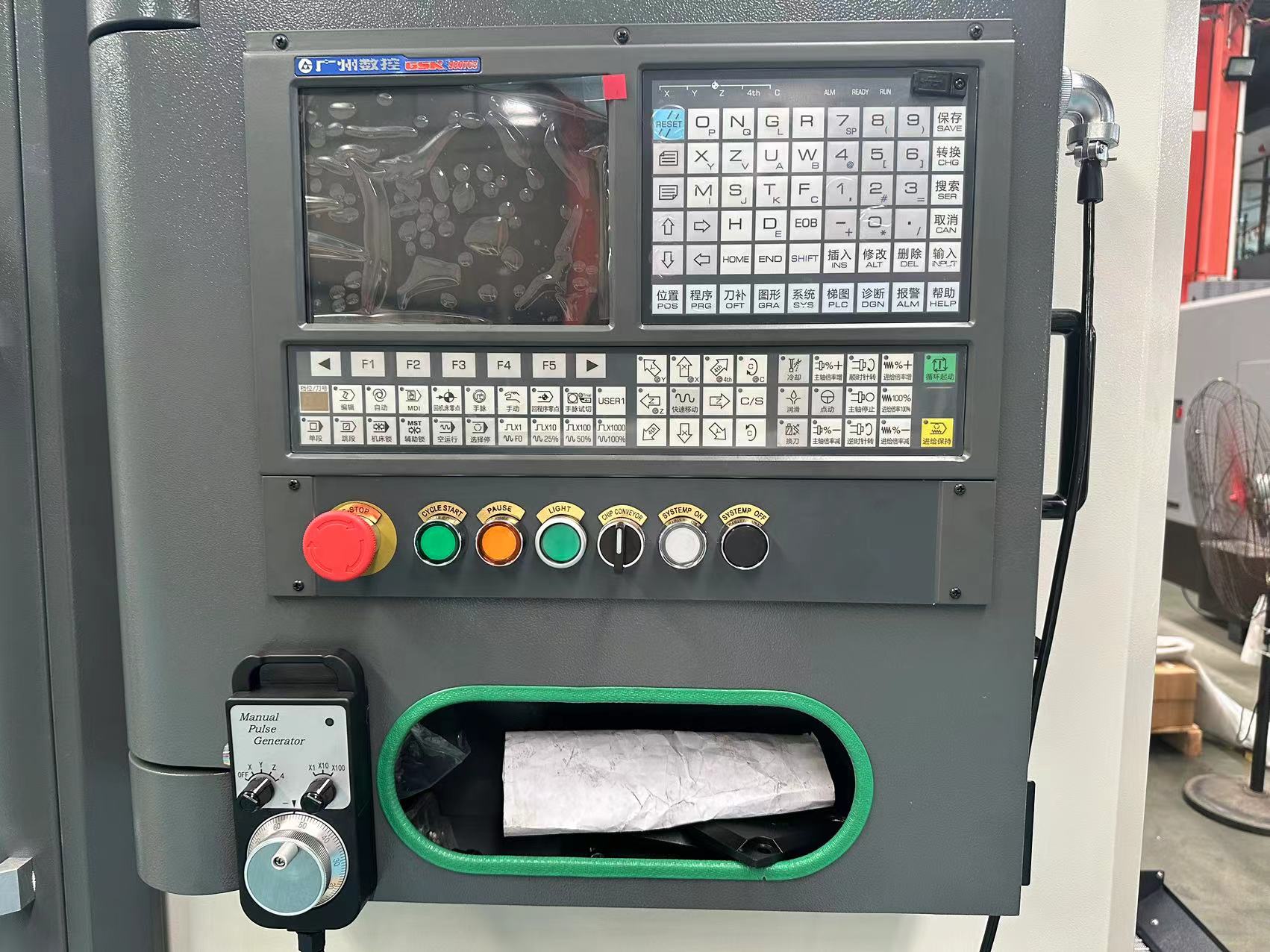

⑧ ЧПУ: Стандарт GSK988T (Siemens/Fanuc по выбору), поддержка kombinенной обработки, AI-компенсация инструмента
Описание
маркер
TCK56A Технические параметры
| Параметр | Единица | TCK56A-500 | Примечание | |
| Макс. диаметр вращения на станине | mm | Φ560 | ||
| Макс. длина реза | mm | 560 | ||
| Макс. диаметр реза | mm | Тип пластины: Φ420
Тип стержня: Φ340 |
||
| Макс. диаметр вращения на салазках | mm | Φ340 | ||
| Тип и код конца шпинделя | A2-6 | |||
| Диаметр отверстия шпинделя | mm | Φ65 | ||
| Макс. диаметр прутка | mm | Φ50 | Доступен полый патрон | |
| Одношпиндельная бабка | Диапазон скоростей шпинделя /
максимальный выходной крутящий момент шпинделя |
об/мин/Нм | 50～3000 | GSK 988ТА |
| Выходная мощность главного двигателя | 30 минут/непрерывно | кВт | 15/11 | ZJY265A-11AM-B5 |
| Стандартный патрон | Диаметр патрона | дюйм | 10 ² | |
| Скорость быстрого перемещения по оси X | м/мин | 30 | Направляющие рельсы качения | |
| Скорость быстрого перемещения по оси Z | м/мин | 30 | Направляющие рельсы качения | |
| Перемещение по оси X | мм | 220 | ||
| Перемещение по оси Z | мм | 560 | ||
| Перемещение задней бабки | мм | 450 | Приводная рейка цилиндра | |
| Конус шпинделя задней бабки | Моос | 5# | ||
| Стандартная форма держателя инструмента | Горизонтальный 8-позиционный | |||
| Размер инструмента | Наружный расточный инструмент | 25×25 | 25×25 | |
| Диаметр расточного стержня | Ф40/Ф32 | Ф40/Ф32 | ||
| Можно ли выбрать инструмент поблизости? | ||||
| Вес машины | Общий вес | 4000 | 4000 | |
| Макс. нагрузка
|
Детали пластинчатого типа | 200 | 200
(including chuck and other machine tool accessories) |
|
| Детали осевого типа | (включая патрон и другие принадлежности станка) | 500
(including chuck and other machine tool accessories) |
||
| Внешний вид станка | Длина × Ширина × Высота | 500 | 2850X2068X2200 | Без транспортера стружки |
TCK56A Список конфигураций машины
| Конфигурация | Спецификация | Бренд |
| Контроллер | GSK988TA | GSK |
| Главный двигатель | ZJY265A-11AM-B5 | GSK |
| Двигатель оси X | 130SJT-MZ100D | GSK |
| Двигатель оси Z | 130SJT-M100D | GSK |
| Подшипник шпинделя | Передняя часть: NN3020K | Одомашненный |
| Средняя часть: HTA020UADB(30°) | ||
| Задняя часть: NN3018K | ||
| Шариковый винт оси X | φ32×12-635 | Тайвань Хивин |
| Шариковый винт оси Z | φ32×12-1042 | Тайвань Хивин |
| Линейная направляющая оси X | 35mm | Тайвань Хивин |
| Линейная направляющая оси Z | 35mm | Тайвань Хивин |
| Направляющая задней бабки | 35mm | Тайвань Хивин |
| Подшипник оси X | 25X62X15 | Япония НАЧИ |
| Подшипник оси Z | 25X62X15 | Япония НАЧИ |
| Задняя бабка | Встроенная гидравлическая задняя бабка | Одомашненный |
| Конус задней бабки | MT5 | Одомашненный |
| Гидравлический патрон | 10” полая | Одомашненный |
| Подставка под инструмент | Горизонтальная 8-позиционная | Тайвань |
| Система охлаждения | 450W | Одомашненный |
