MVL1580 3-осевой вертикальный обрабатывающий центр автоматический станок с ЧПУ фрезерная обработка металла 220 В
Высокая точность и достоверность: станок с ЧПУ MVL1580 имеет точность позиционирования 0,012 мм и повторяемость 0,008 мм, что обеспечивает точные и надежные результаты обработки.
Универсальные возможности обработки: благодаря размеру стола 1700×800 мм и максимальной нагрузке 1600 кг этот станок может выполнять широкий спектр задач по фрезерованию металла и подходит для средних по размеру применений.
Усовершенствованная система управления ЧПУ: оснащенный системой управления ЧПУ Fanuc, этот станок обеспечивает автоматическую работу и эффективные возможности обработки, оптимизируя ваш производственный процесс.
Прочная конструкция: этот станок с прочной конструкцией и грузоподъемностью 10500 кг рассчитан на интенсивное использование и длительную работу.
Комплексная гарантия и поддержка: MVL1580 поставляется с гарантией на основные компоненты сроком на 1 год, а также с отчетом о механических испытаниях и видеозаписью выходного контроля, что обеспечивает клиентам спокойствие и гарантирует беспроблемный процесс покупки.
Описание
маркер
Особенности конструкции станка
1. Высокая жесткость и долговечное сохранение точности
1.1. Основные крупные компоненты станка
Основание, суппорт, рабочий стол, колонна и шпиндельная коробка изготовлены из высококачественного чугуна с формовкой из полимерного песка. Благодаря усовершенствованному процессу термообработки устраняется остаточное напряжение, а усиленные ребра жесткости обеспечивают достаточную прочность, жесткость и высокую стабильность всей конструкции.
1.2. Оси X и Y
Используют линейные направляющие качения, которые обладают высокой жесткостью и отличной динамической точностью.
1.3. Трехосное движение
Осуществляется с помощью шлифованных шарико-винтовых пар с двойной гайкой от тайваньских брендов. Компактная конструкция обеспечивает плавное движение и высокую точность. Винты закреплены с использованием прецизионных опор, предварительно натянуты с двух сторон для компенсации температурного расширения, что гарантирует стабильную и жесткую механическую передачу.
1.4. Соединение основания с поддоном для воды
Выполнено по лабиринтной конструкции, что обеспечивает отличные водоотталкивающие свойства.

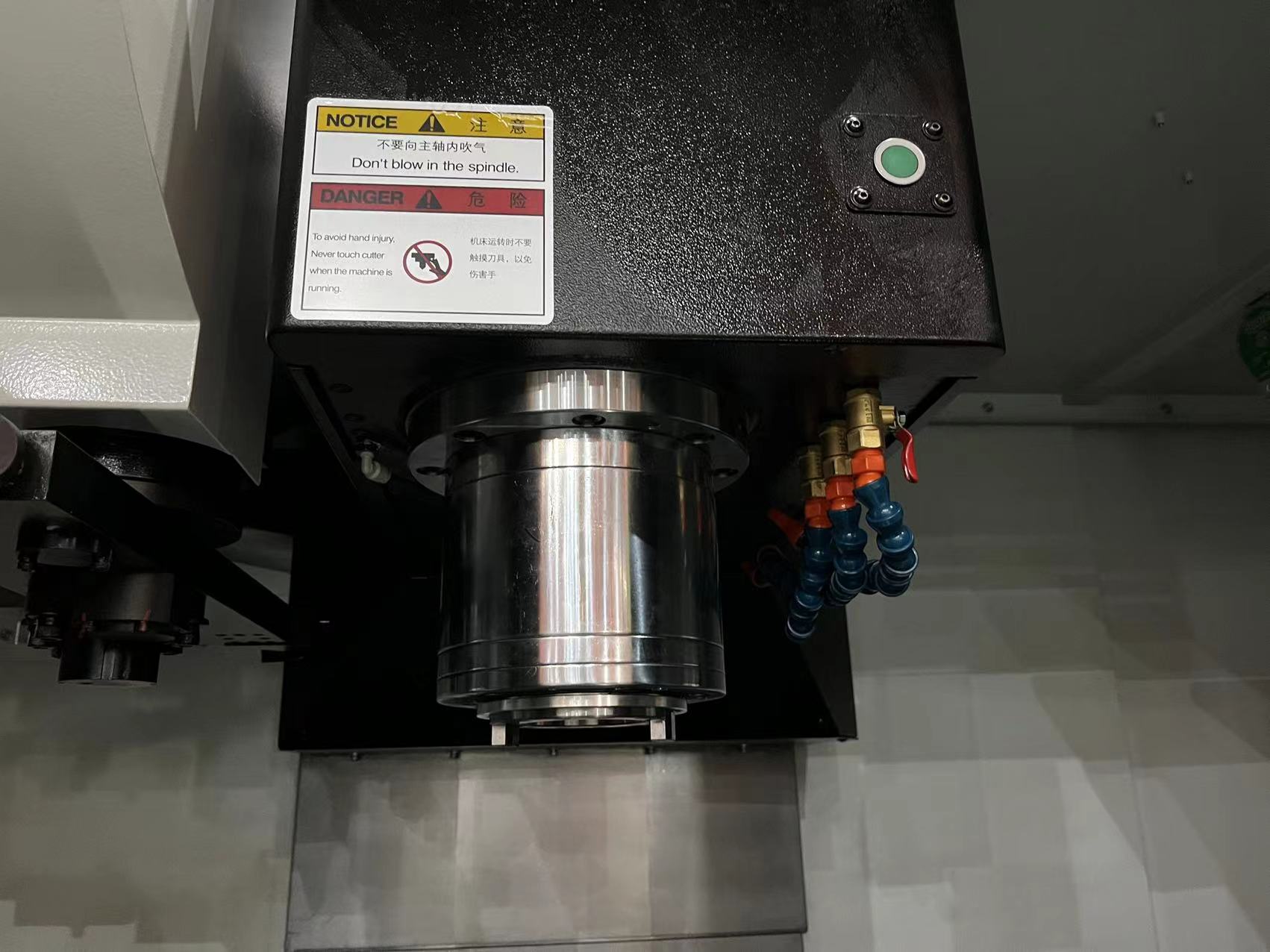

1.5. Высокожесткий шпиндель BT50
Производства тайваньских брендов. Смазка шпиндельных подшипников осуществляется консистентной смазкой, что гарантирует постоянную и надежную работу с минимальными затратами на обслуживание и экологической безопасностью.
2. Высокая точность и динамическая отклика
2.1. Шпиндель
Оснащен высокоточным шариковым подшипником с угловым контактом, который обеспечивает одновременно высокую жесткость и превосходную точность вращения шпинделя.
2.2. Линейные направляющие осей X и Y
Обладают высокой точностью и большой несущей способностью. Низкий коэффициент трения предотвращает явление ползучести на низкой скорости и обеспечивает отличную точность позиционирования с высокой динамической отзывчивостью.
3. Высокая эффективность
Скорость вращения шпинделя достигает 6000 об/мин. Максимальная скорость перемещения по трем осям составляет 24/20/20 м/мин.
4. Широкая зона обработки
По сравнению с аналогичными моделями, ходовые параметры этого станка обеспечивают более широкие возможности обработки.
5. Эргономичность и эстетика
Станок оснащен полностью закрытым защитным кожухом, который не только выглядит эстетично, но и удобен в эксплуатации. Два продольных шнековых транспортера встроены в наружную защиту, что облегчает удаление стружки. Защитный кожух произведен профессиональной фабрикой листового металла и оснащен смотровыми окнами для удобства управления.
| Параметр | MVL1580 | Единица измерения |
| Рабочий стол | ||
| Размер стола | 1700×800 | мм |
| Нагрузка на стол | 1500 | кг |
| Ширина Т-образного паза | 5-18×140 | мм |
| Диапазон обработки | ||
| Перемещение по оси X | 1500 | мм |
| Перемещение по оси Y | 800 | мм |
| Перемещение по оси Z | 700 | мм |
| Расстояние от торца шпинделя до стола | 100-800 | мм |
| Шпиндель | ||
| Тип конуса | BT50 | |
| Тип тягового штифта | P50T-1-MAS403(45°) | |
| Диапазон скорости вращения | 10-6000 | об/мин |
| Конфигурация системы | FANUC 0i MF 5 package | |
| Магазин инструментов | ||
| Вместимость магазина | 24 | инструментов |
| Тип выбора инструмента | Любой | |
| Максимальный вес инструмента | 8 | кг |
| Максимальная длина инструмента | 300 | мм |
| Точность | ||
| Позиционирование | 0.012 | мм |
| Повторяемость | 0.008 | мм |
| Подача | ||
| Быстрое перемещение по оси X | 24 | м/мин |
| Быстрое перемещение по оси Y | 20 | м/мин |
| Быстрое перемещение по оси Z | 20 | м/мин |
| Размеры и вес | ||
| Габариты станка | 4100x3500x3300 | мм |
| Вес станка | Около 10.5 | тонн |
