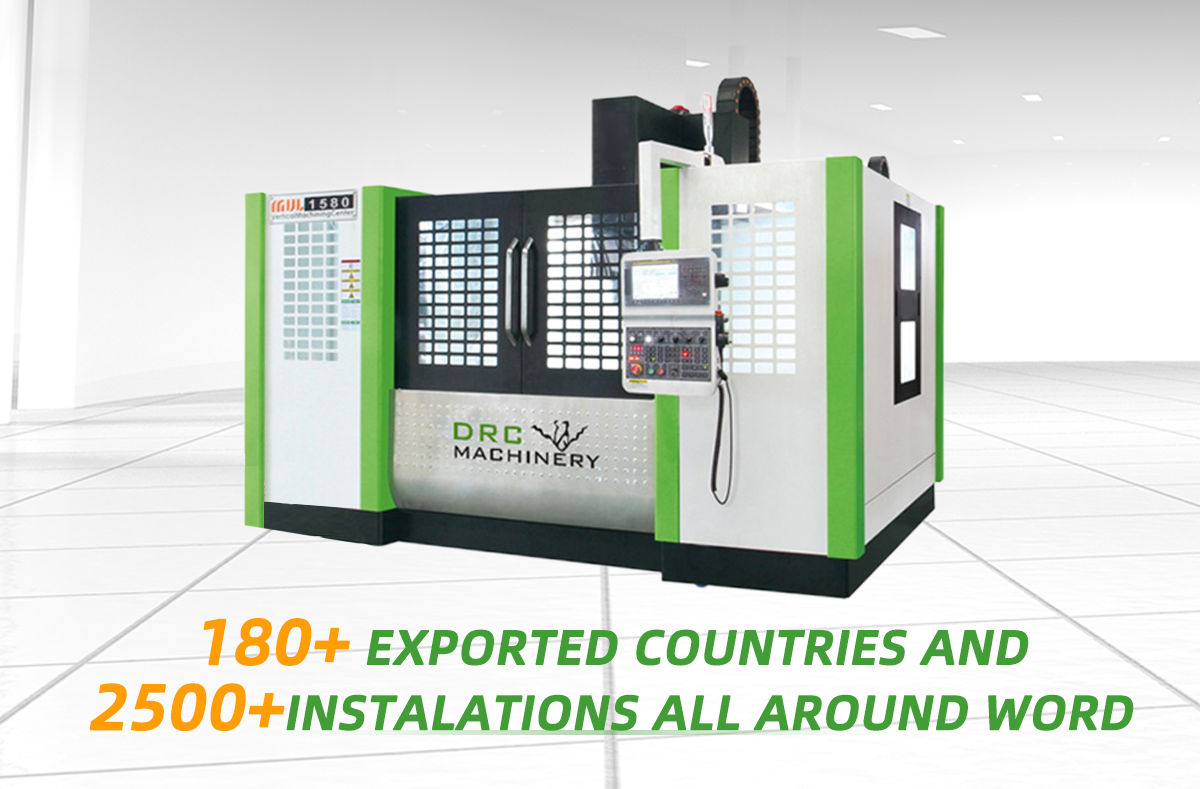

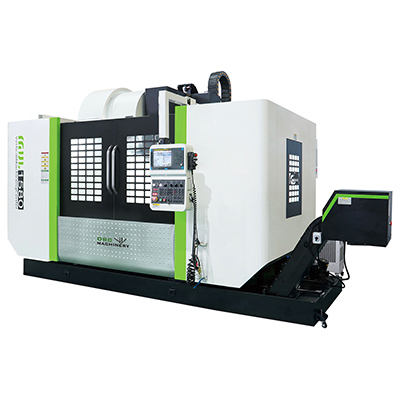

3-осевой вертикальный обрабатывающий центр MVL1580 – автоматический станок с ЧПУ | фрезерный обрабатывающий центр по металлу
Описание
маркер
3-осевой вертикальный обрабатывающий центр MVL1580 – конструктивные особенности с высокой жесткостью и долговременной точностью
Основные крупные части 3-осевого вертикального обрабатывающего центра MVL1580
Основание, кронштейн, верстак, колонна и шпиндельная коробка изготовлены из высококачественного чугуна методом полимерно-песчаного литья. Термообработка устраняет остаточные напряжения, а ребра жесткости гарантируют прочность и устойчивость этого 3-осевого вертикального обрабатывающего центра.
Оси X и Y 3-осевого вертикального обрабатывающего центра MVL1580
Используются линейные направляющие качения, обеспечивающие высокую жесткость и превосходную динамическую точность станка.
Трехосное движение 3-осевого вертикального обрабатывающего центра MVL1580
Реализовано через двухгаечную шарико-винтовую передачу тайваньского бренда. Прецизионные подшипники компенсируют тепловое расширение, поддерживая стабильность и точность работы.
Соединение основания с поддоном для воды (3-осевой вертикальный обрабатывающий центр MVL1580)
Лабиринтная конструкция обеспечивает превосходную водонепроницаемость.

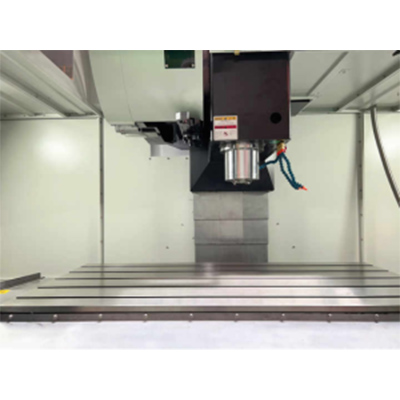

Шпиндель BT50 3-осевого вертикального обрабатывающего центра MVL1580
Тайваньское производство, смазывание консистентной смазкой – длительная надежность, низкие эксплуатационные затраты, экологическая безопасность.
| Модель машины | MVL1580E | единица | |
| Верстак | Размер верстака | 1700X800 | mm |
| Нагрузка на верстак | 1500 | Kg | |
| Ширина Т-образного паза | 5-18*140 | mm | |
| Диапазон обработки | Ход по оси X | 1500 | mm |
| Ход по оси Y | 800 | mm | |
| Ход по оси Z | 700 | mm | |
| Расстояние от конца шпинделя до рабочего стола | 100-800 | mm | |
| Шпиндель | Модель конического отверстия | BT50 | |
| Спецификация заклепки | P50T-1-MAS403(45°) | ||
| Диапазон скоростей | 10-6000 | rpm | |
| Конфигурация системы | FANUC 0i MF 5 | ||
| Двигатель | Двигатель оси X | βis22 | |
| Двигатель оси Y | βis30 | ||
| Двигатель оси Z | βis30B | ||
| Двигатель шпинделя | βiI15 | ||
| Подача | Быстрое перемещение по оси X | 24 | m/min |
| Быстрое перемещение по оси Y | 20 | m/min | |
| Быстрое перемещение по оси Z | 20 | m/min | |
| Размер машины (без учета бака для воды) | Около 4100*3500*3300 | mm | |
| Вес машины | Около 10.5 | T | |
Выставка

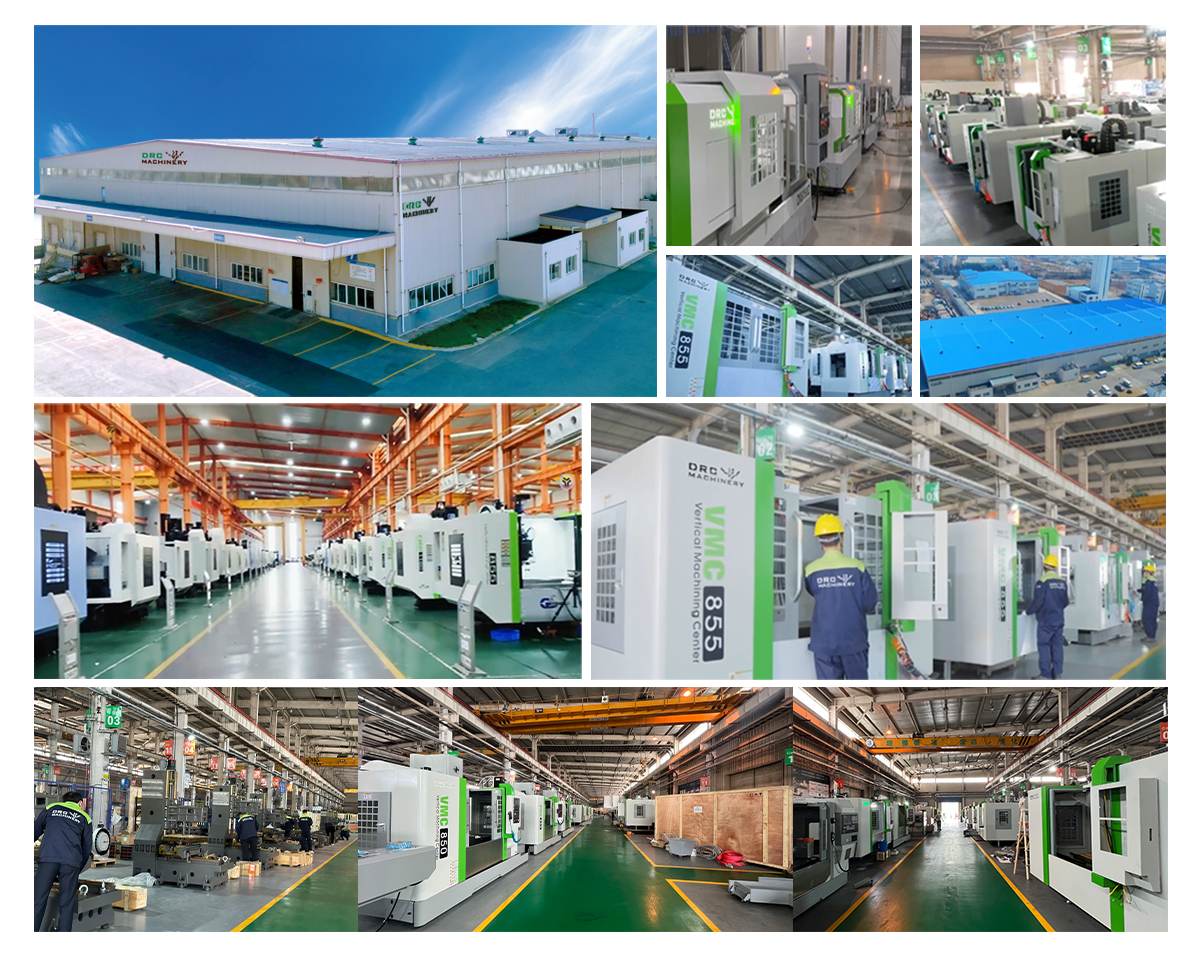

Производственные базы
Dalian R&C Machinery Co., Ltd. является групповым предприятием с шестью основными производственными базами, специализирующимся на производстве, исследованиях и продажах высококачественных станков с ЧПУ для резки металла, с более чем 30-летним опытом. Компания сертифицирована системой менеджмента качества ISO9001 и имеет 289 национальных патентов. Все машины изготовлены в строгом соответствии с стандартами CE, охватывающими широкий спектр передового оборудования ЧПУ, включая обработочные центры, токарные станки ЧПУ, портальные обработочные центры, горизонтальные обработочные центры, горизонтальные фрезеры, трубные резьбовые токарные станки, вертикальные токарные станки и швейцарские автоматические токарные станки.
Сертификаты
На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
Продукция DRC Machinery экспортируется в более чем 180 стран мира.
Компания сотрудничала с более чем 2500 клиентами.
DRCmachinery предоставляет клиентам комплексные услуги и комплексные решения.

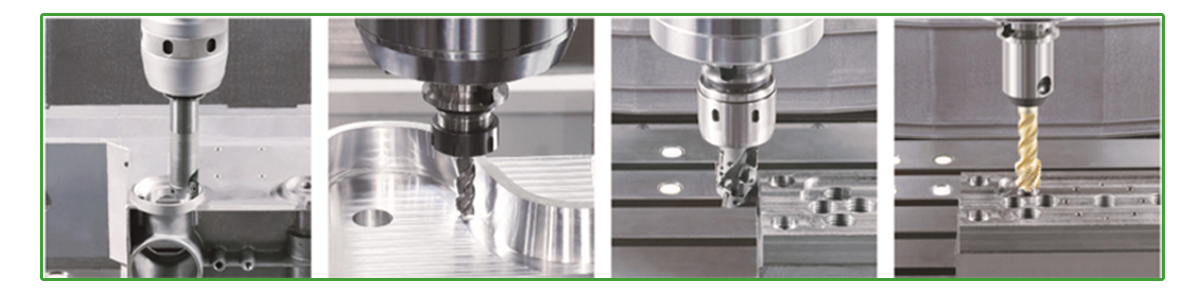

Обработка образцов
