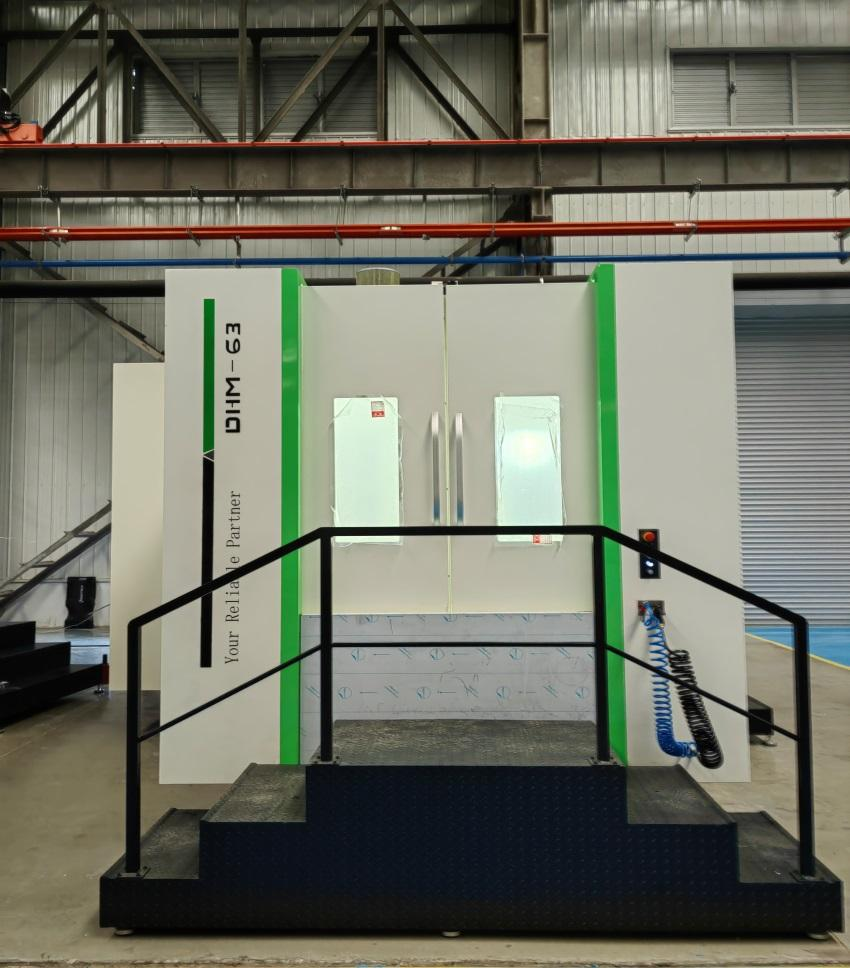

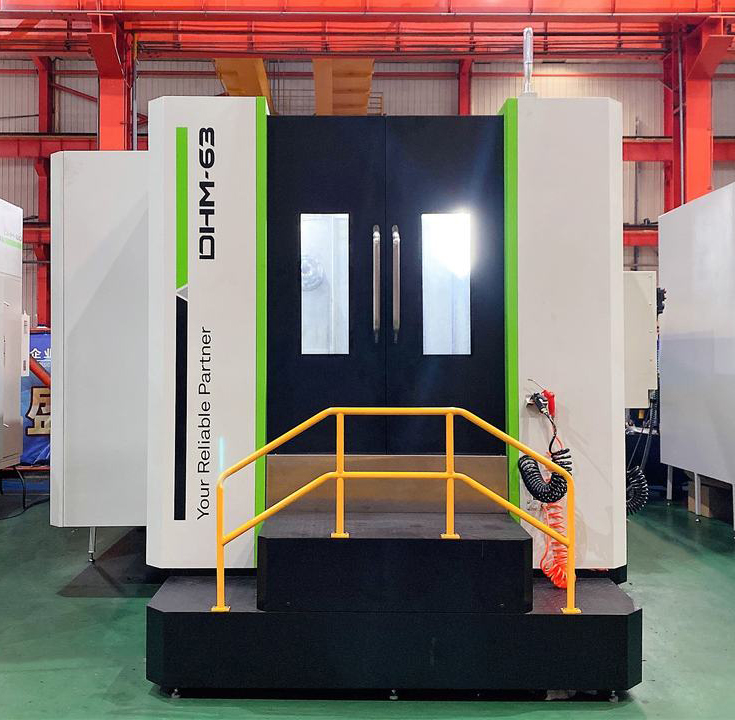

Горизонтальный обрабатывающий центр DHM63

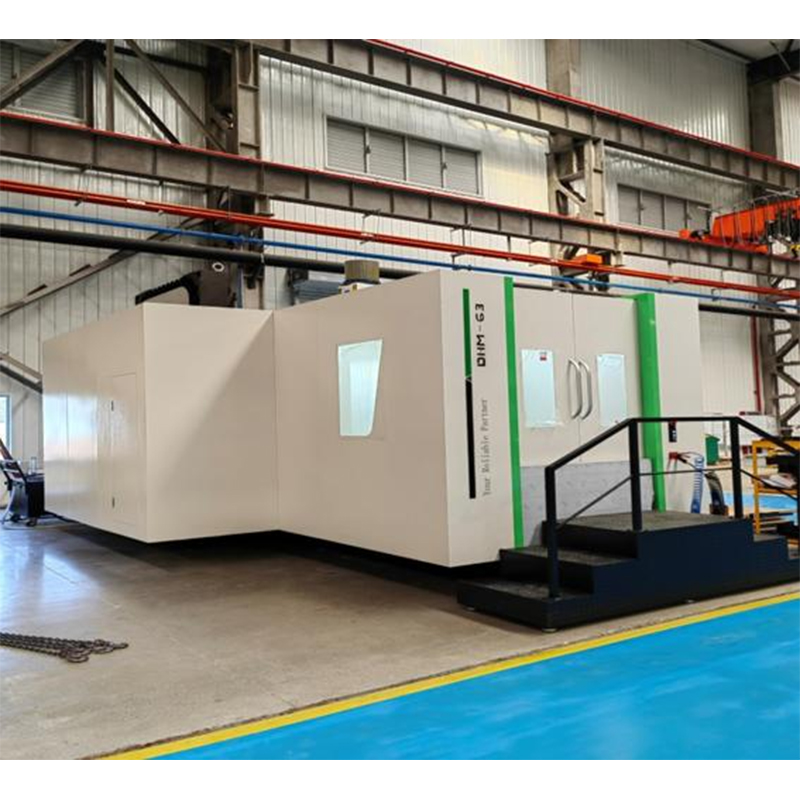

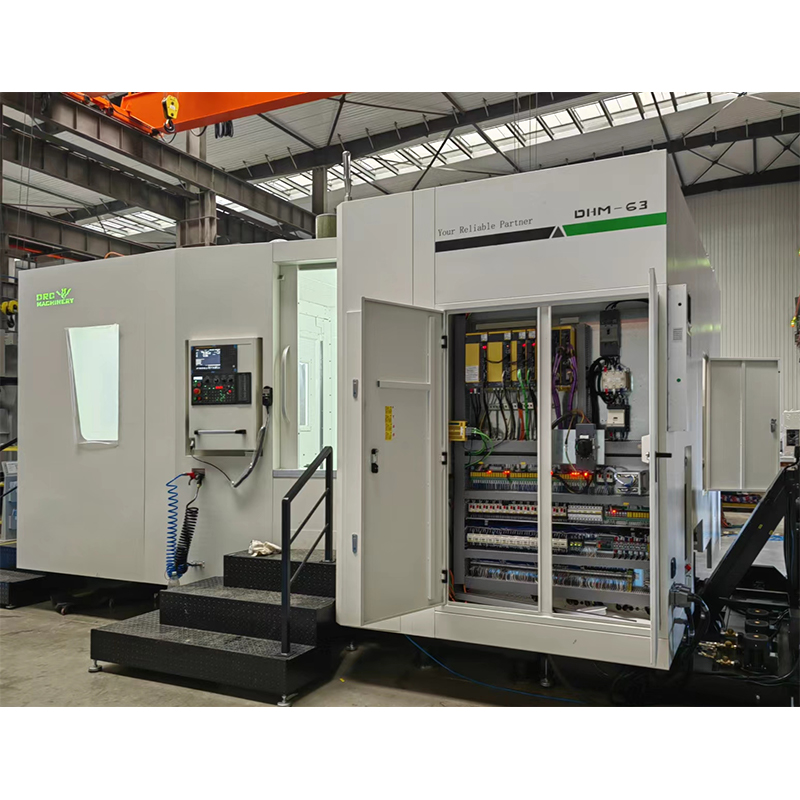

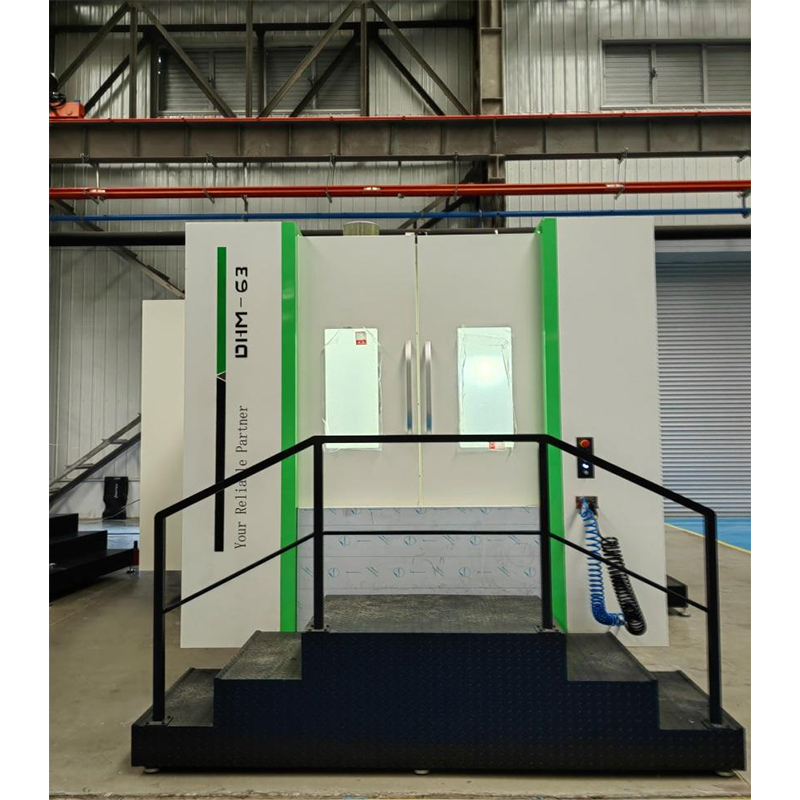

Горизонтальный обрабатывающий центр DHM63 — яркая звезда в области механической обработки, широко используется в автомобильной, пресс-форм, производстве оборудования и других отраслях. Он умело сочетает в себе преимущества традиционных горизонтально-фрезерных станков с ЧПУ с передовыми концепциями динамической жесткости.
Основные крупные компоненты горизонтального обрабатывающего центра DHM63 изготовлены из высококачественных материалов и обработаны по специальным процессам, оснащены роликовыми линейными направляющими и ходовыми винтами тайваньского бренда.

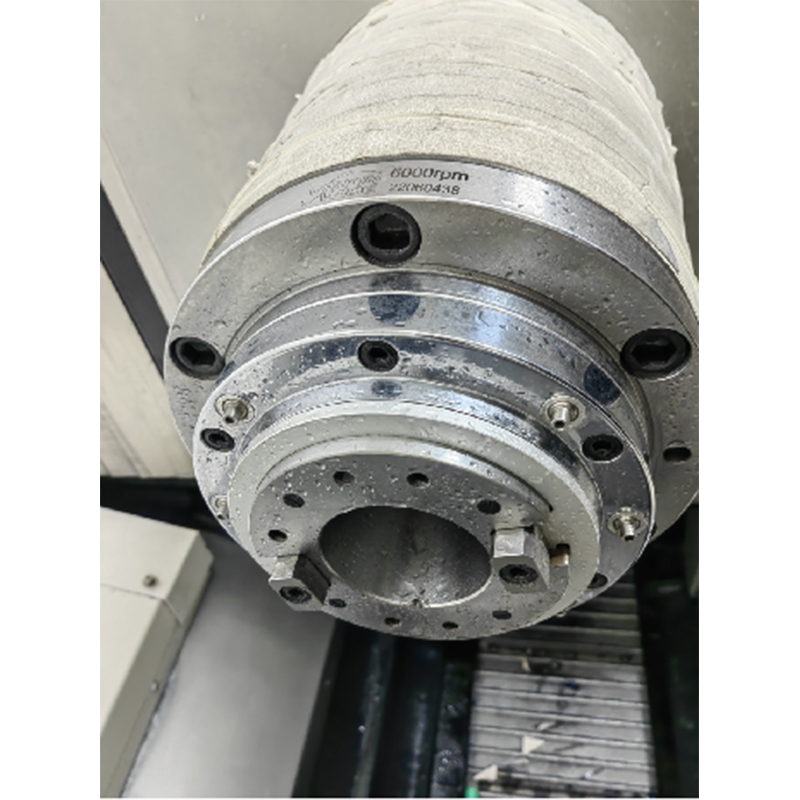

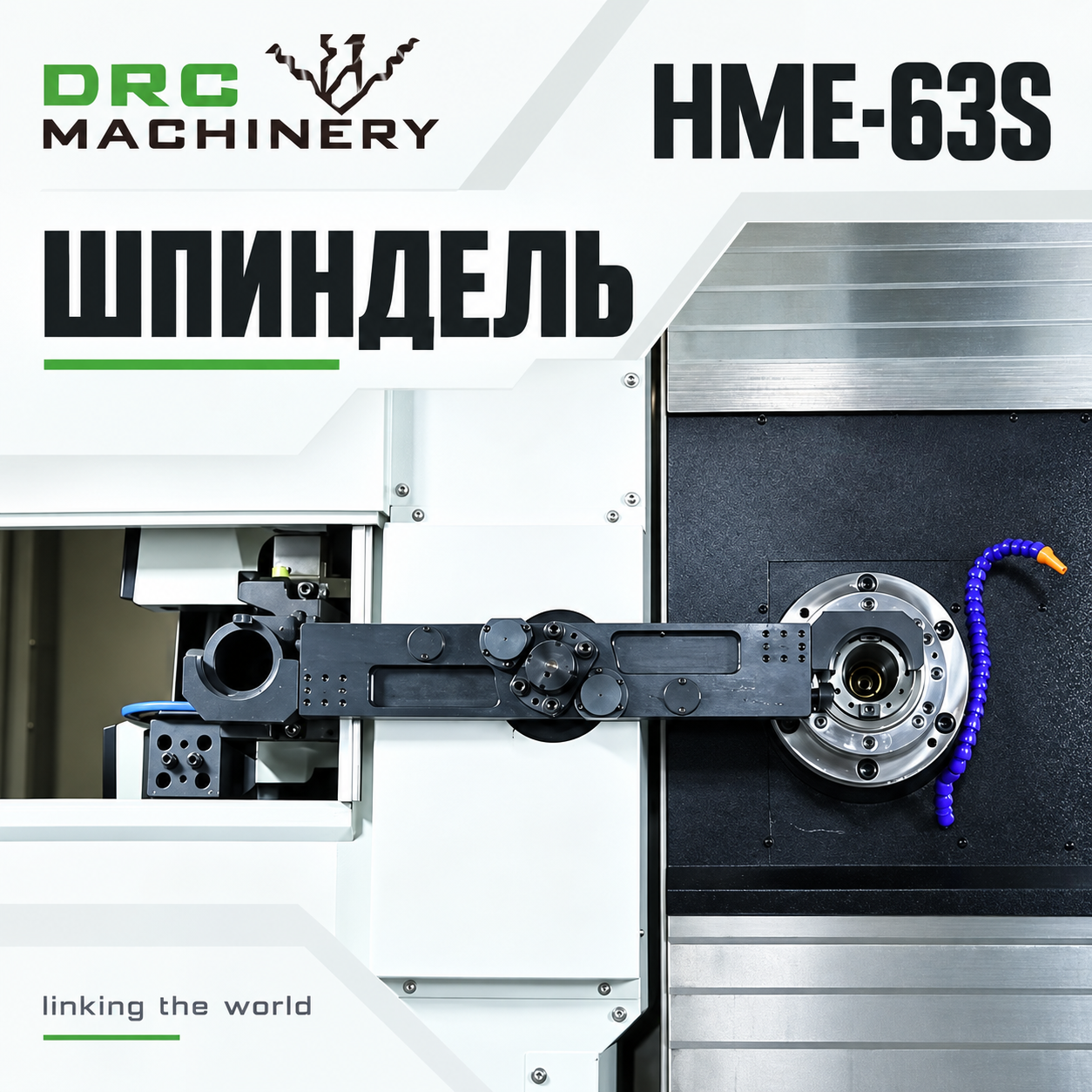

Шпиндель BT50 имеет не требующую обслуживания конструкцию, обеспечивающую превосходную жесткость и точность с точностью позиционирования 0,01 мм, точностью повторного позиционирования 0,006 мм и точностью индексации поворотного стола 0,001°. Шпиндель использует двухступенчатую технологию изменения скорости передачи с максимальной скоростью 6000 об/мин. Магазин на 40 инструментов с методом случайного выбора инструмента значительно повышает эффективность обработки.
Описание
маркер

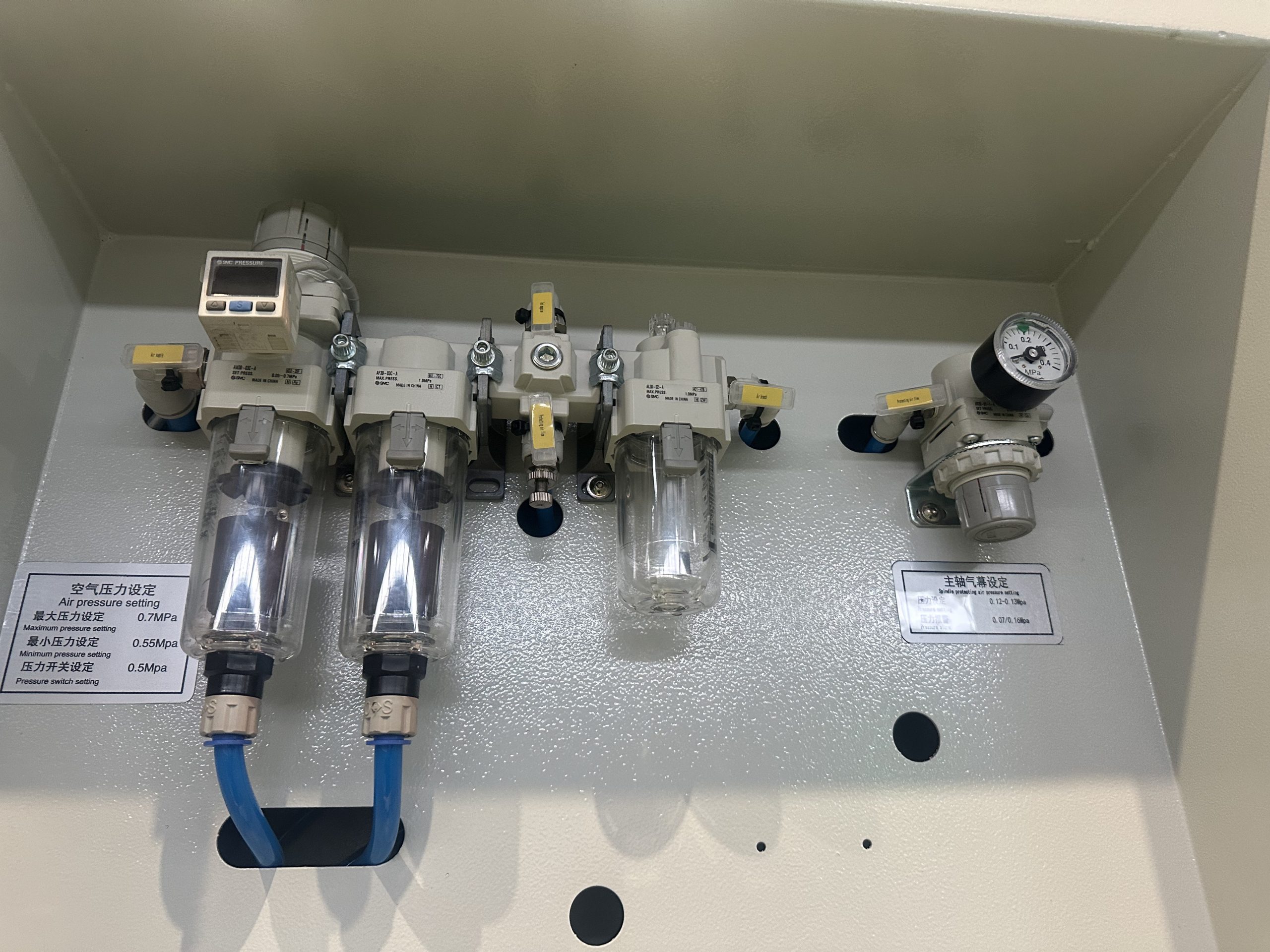

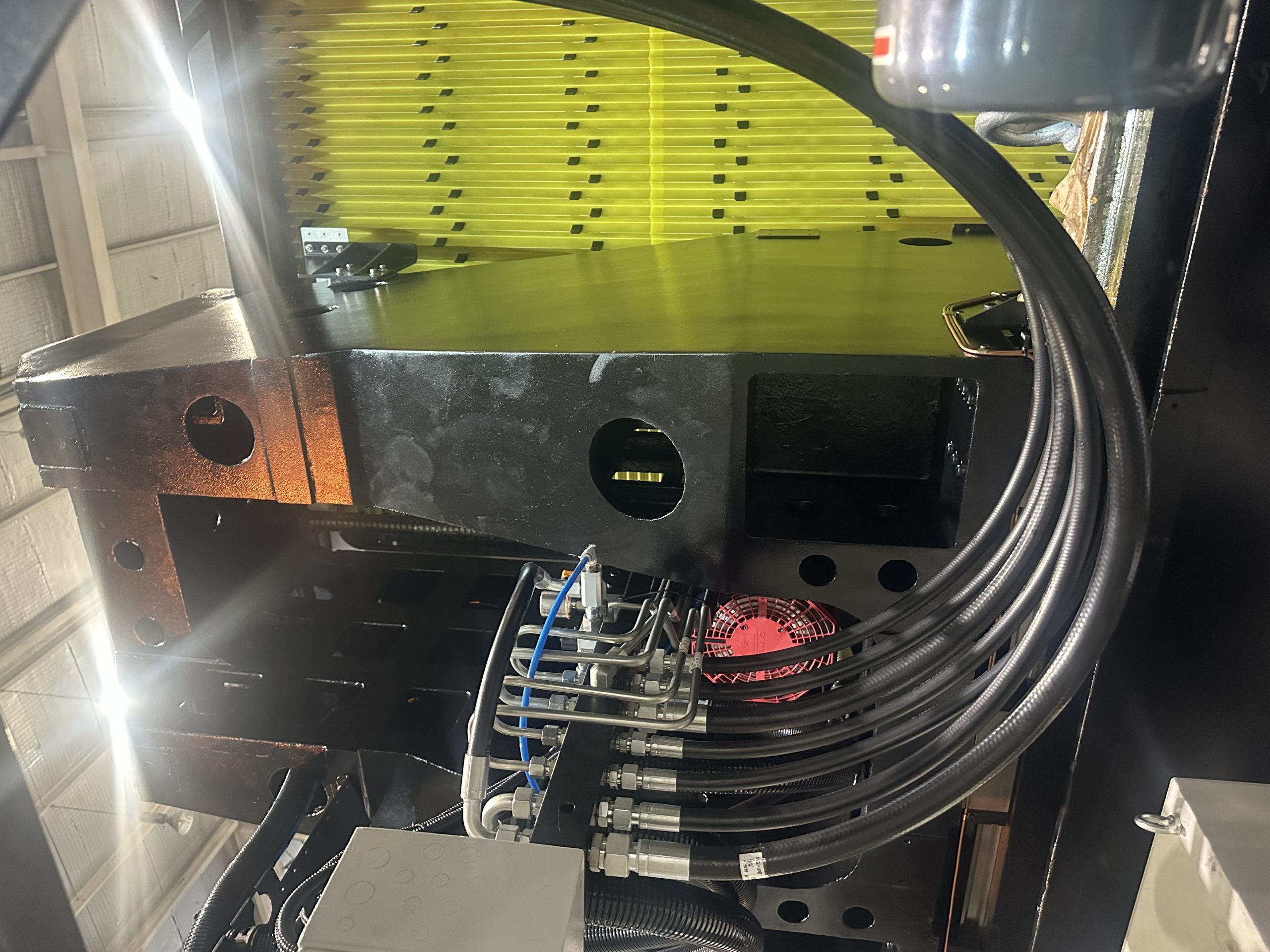

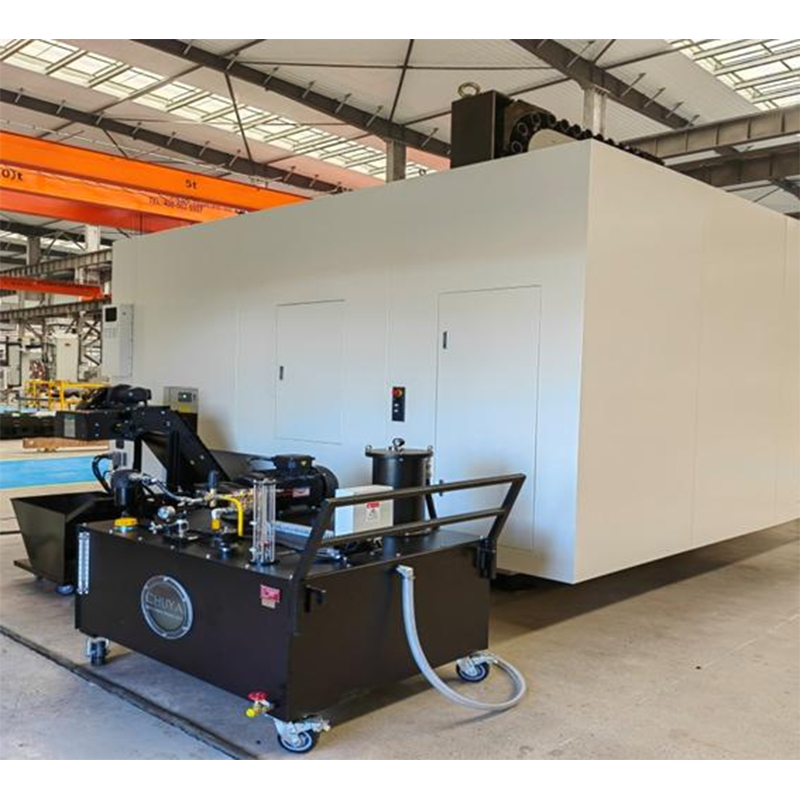

Этот станок имеет положительную конструкцию Т-образной формы, которая в основном состоит из основания, колонны, шпиндельной коробки и других основных компонентов. Он также оснащен гидравлической системой, системой охлаждения и удаления стружки, системой смазки и электрической системой для повышения эффективности обработки и использования станка. Основная шпиндельная коробка перемещается вверх и вниз вдоль колонны и является фронтальным типом. Электрическая система имеет функции управления четырьмя осями и четырехосевой связи.
Этот станок унаследовал преимущества традиционных горизонтальных фрезерных станков с ЧПУ, такие как высокая жесткость базовой рамы, симметричная структура и высокая устойчивость, а также ввел передовую на международном уровне концепцию динамической жесткости и оптимизировал конструкцию подвижных частей. Станок имеет большой крутящий момент и хорошие характеристики быстрого реагирования и подходит для нужд различных областей механической обработки, таких как автомобили, пресс-формы и оборудование.

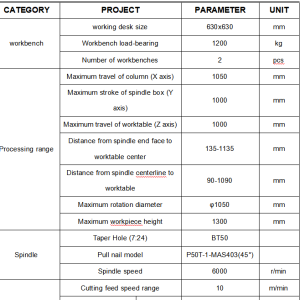

| КАТЕГОРИЯ | ПРОЕКТ | ПАРАМЕТР DHM63S |
ПАРАМЕТР DHM63D | ЕДИНИЦА |

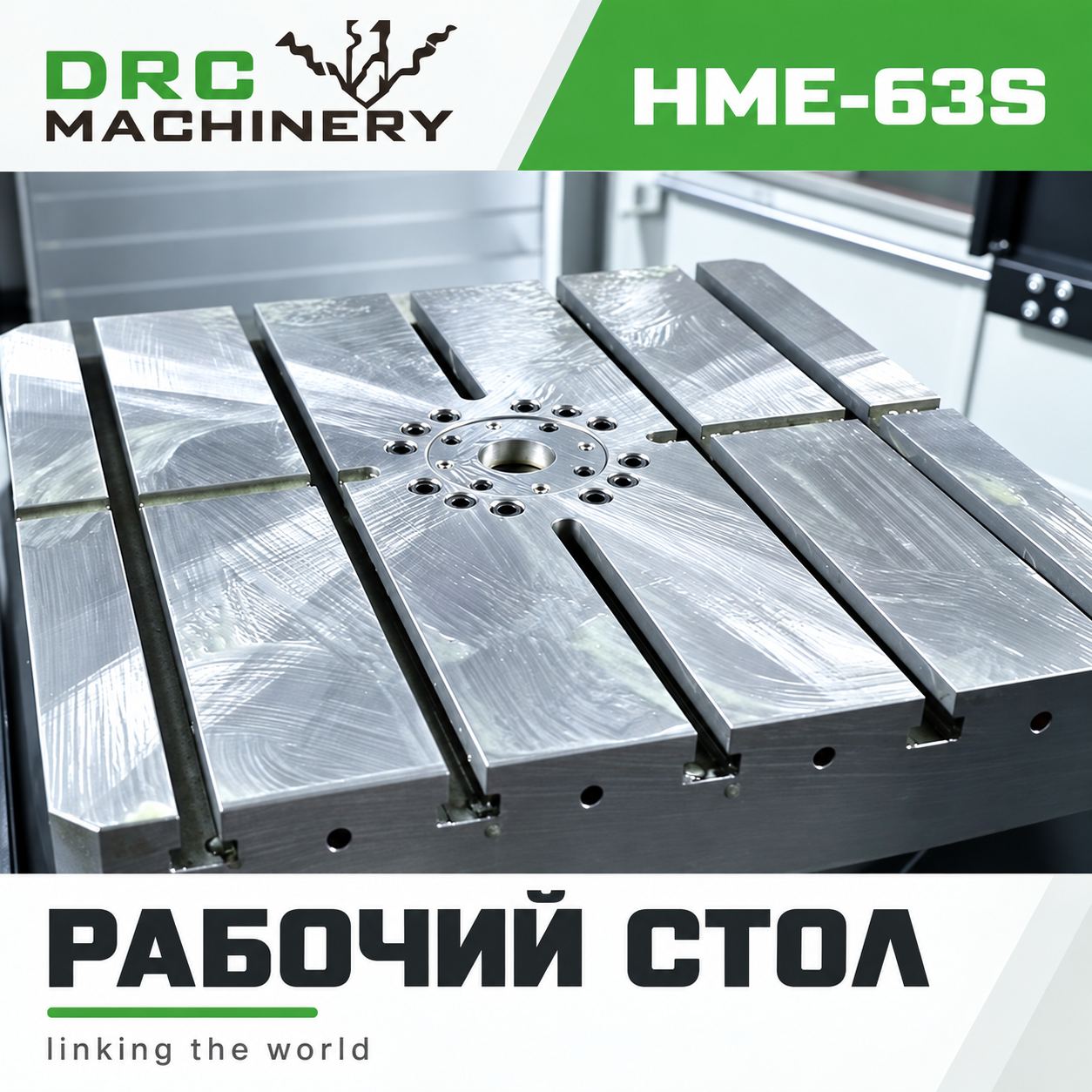

| верстак | размер рабочего стола | 630x630 | 630x630 | мм |
| Верстак несущий | 1200 | 1200 | кг | |
| Количество верстаков | 1 | 2 | шт | |
| Диапазон обработки | Максимальный ход колонны (ось X) | 1050 | 1050 | мм |
| Максимальный ход шпиндельной коробки (ось Y) | 1000 | 1000 | мм | |
| Максимальный ход рабочего стола (ось Z) | 1000 | 1000 | мм | |
| Расстояние от торца шпинделя до центра рабочего стола | 135-1135 | 135-1135 | мм | |
| Расстояние от центральной линии шпинделя до рабочего стола | 90-1090 | 90-1090 | мм | |
| Максимальный диаметр вращения | φ1050 | φ1050 | мм | |
| Максимальная высота заготовки | 1300 | 1300 | мм | |
| Шпиндель | Конусное отверстие (7:24) | BT50 | BT50 | |
| Модель гвоздя для вытягивания | P50T-1-MAS403(45°) | P50T-1-MAS403(45°) | ||
| Скорость вращения шпинделя | 6000 | 6000 | об/мин | |
| Кормить | Диапазон скоростей подачи резания | 10 | 10 | м/мин |
| Быстро движущийся | 30 (МАКС.36) | 30 (МАКС.36) | м/мин | |
| 30 (МАКС.36) | 30 (МАКС.36) | м/мин | ||
| 30 (МАКС.36) | 30 (МАКС.36) | м/мин | ||
| Accuracy | Точность позиционирования | 0.01 | 0.01 | мм |
| Повторяемость | 0.006 | 0.006 | мм | |

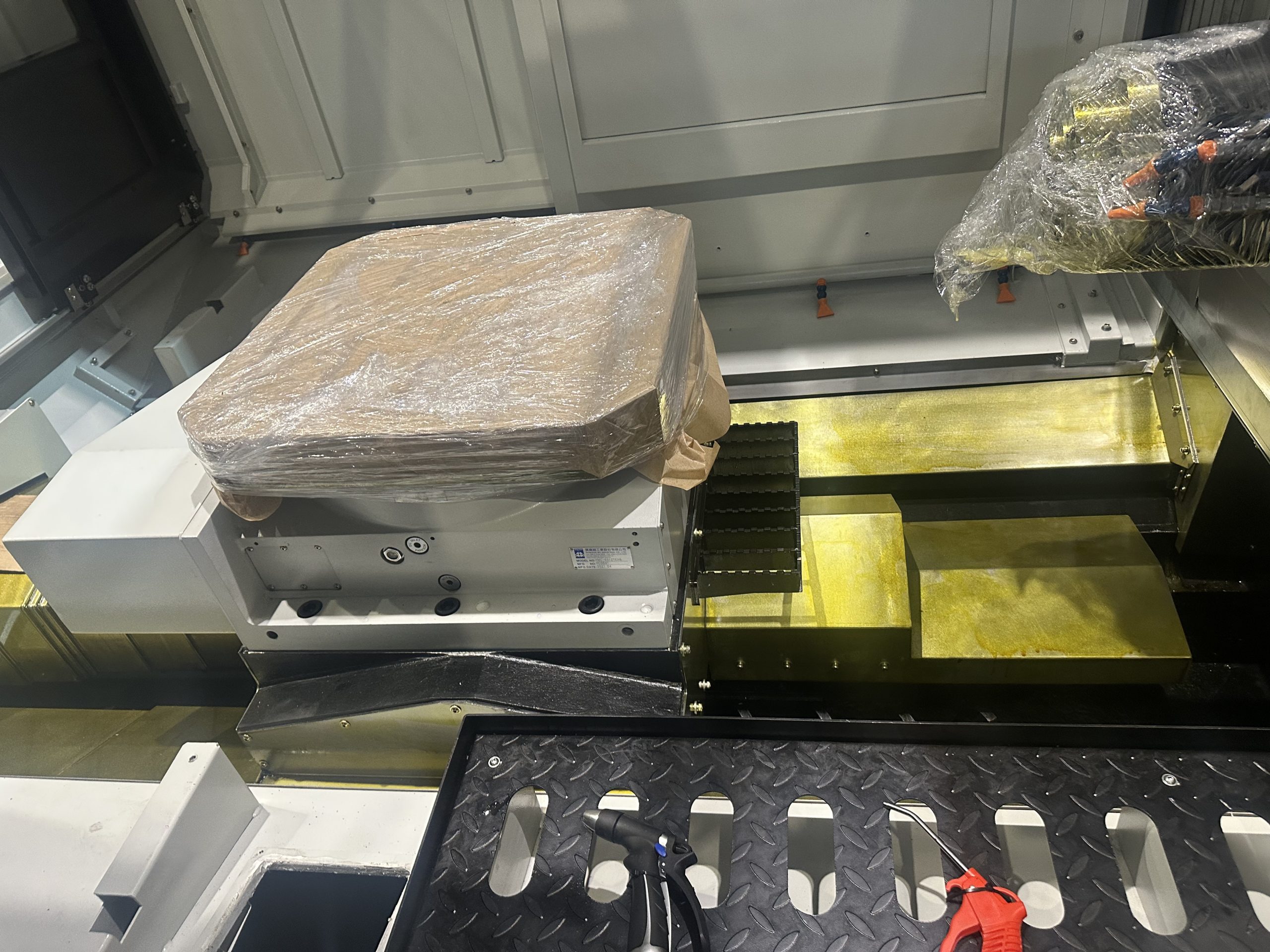

| Индексация параметров поворотного стола | Индексация поворотного стола (ось B) | 0.001° | 0.001° | градус |
| Скорость индексации | 10 | 10 | об/мин | |
| Точность позиционирования индексации | 10 | 10 | сек | |
| Точность повторного позиционирования индексации | ±3 | ±3 | сек | |
| Внутренний диаметр переднего подшипника шпинделя | 100 | 100 | мм | |
| Конфигурация системы | система | FANUC 0i MF 1 package | FANUC 0i MF 1 package | |

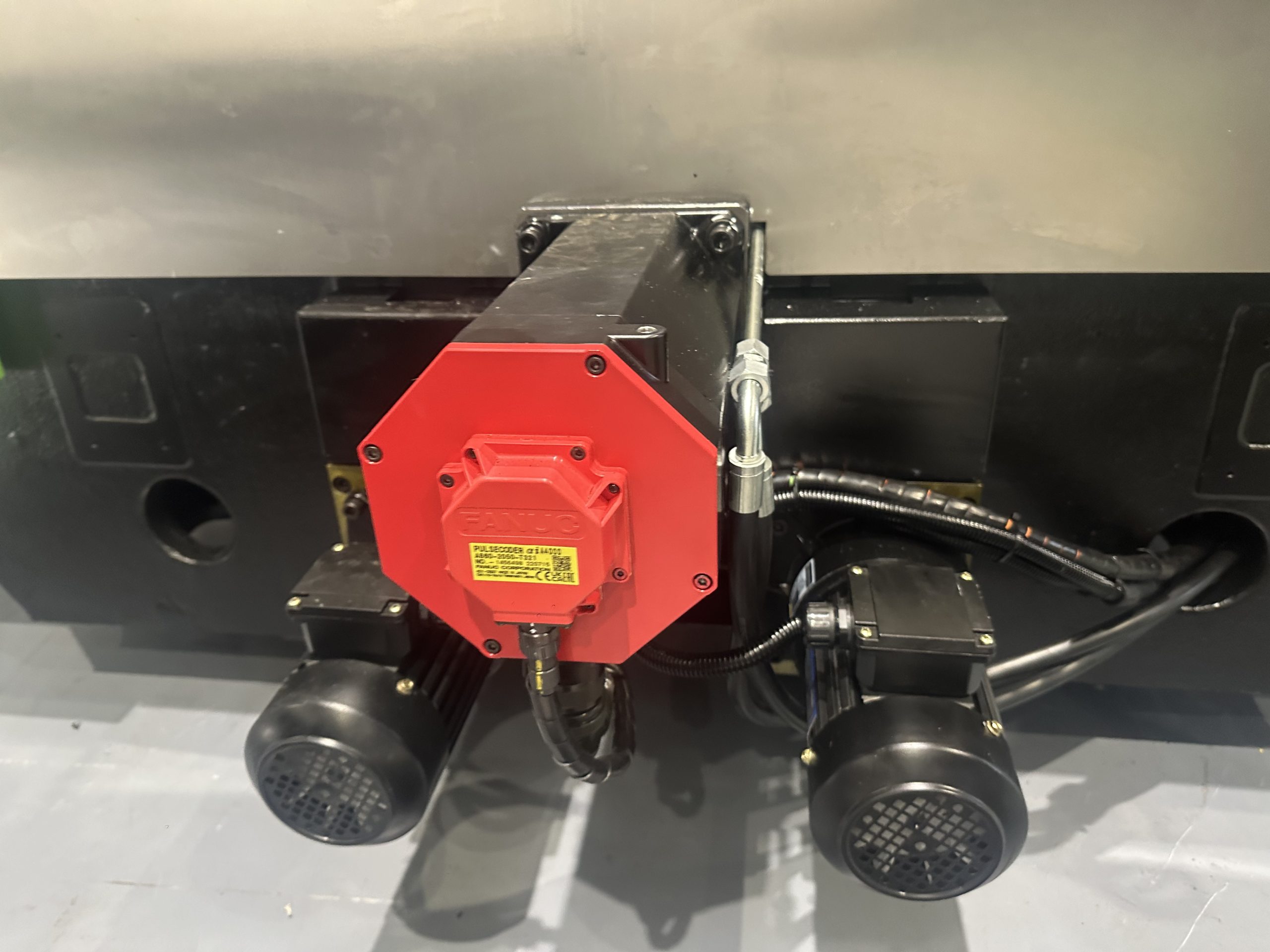

| Двигатель X-направления | αiF30 | αiF30 | ||
| 7 | 7 | кВт | ||
| 30 | 30 | Нм | ||
| Двигатель Y-направления | αiF30B | αiF30B | ||
| 7 | 7 | кВт | ||
| 30 | 30 | Нм | ||
| Двигатель Z-направления | αiF30 | αiF30 | ||
| 7 | 7 | кВт | ||
| 30 | 30 | Нм | ||
| Двигатель направления B (вращение стола) | αiF22 | αiF22 | ||
| 4 | 4 | кВт | ||
| 22 | 22 | Нм | ||
| Двигатель шпинделя | αiI18 | αiI18 | ||
| 18.5/22 | 18.5/22 | кВт | ||
| 118 | 118 | Нм | ||

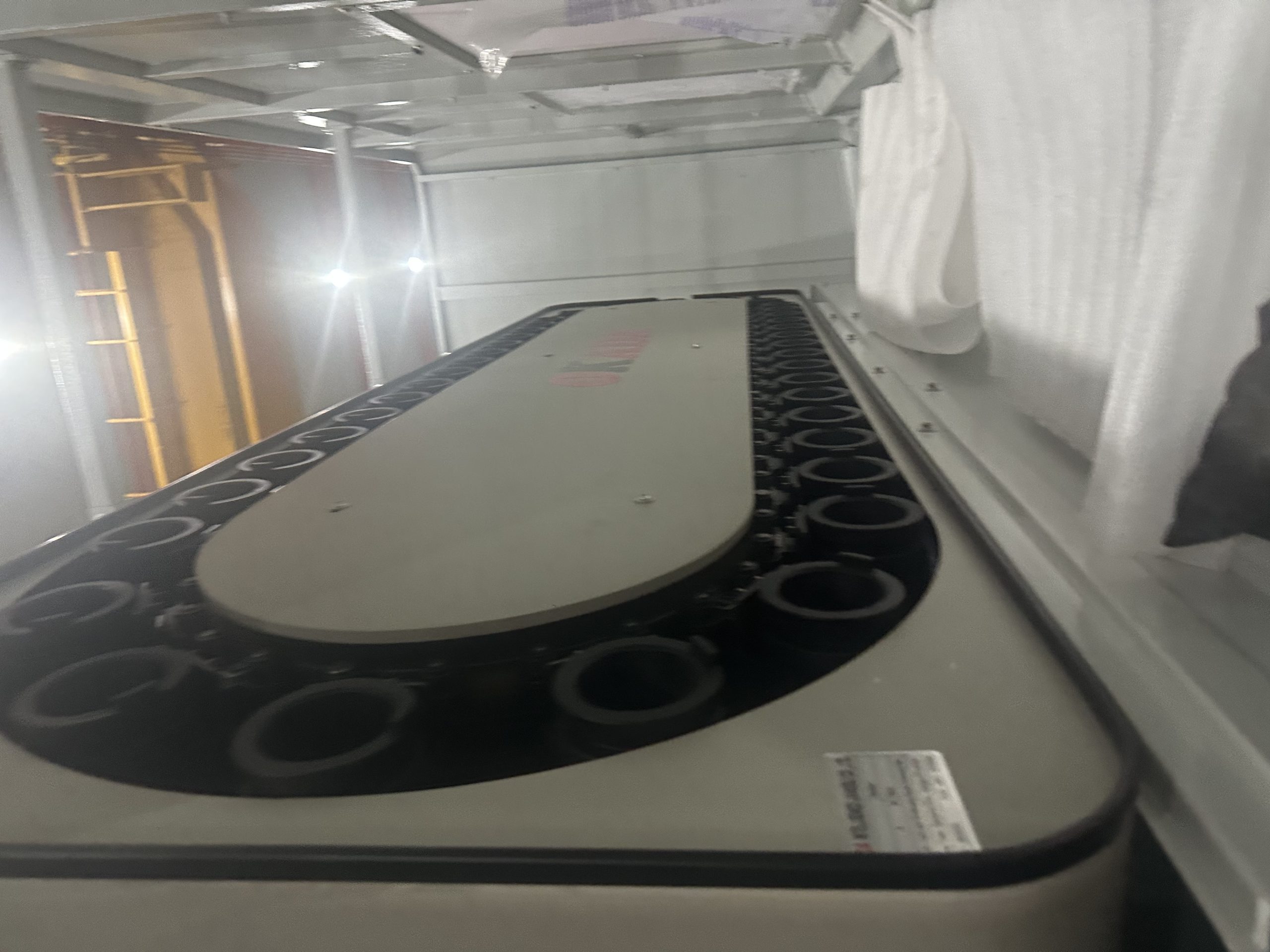

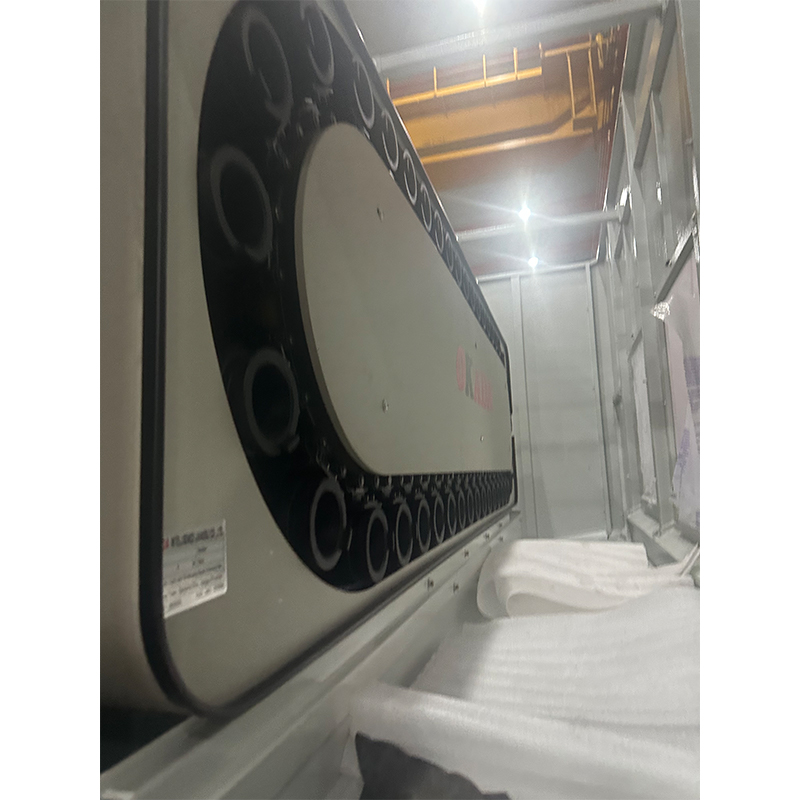

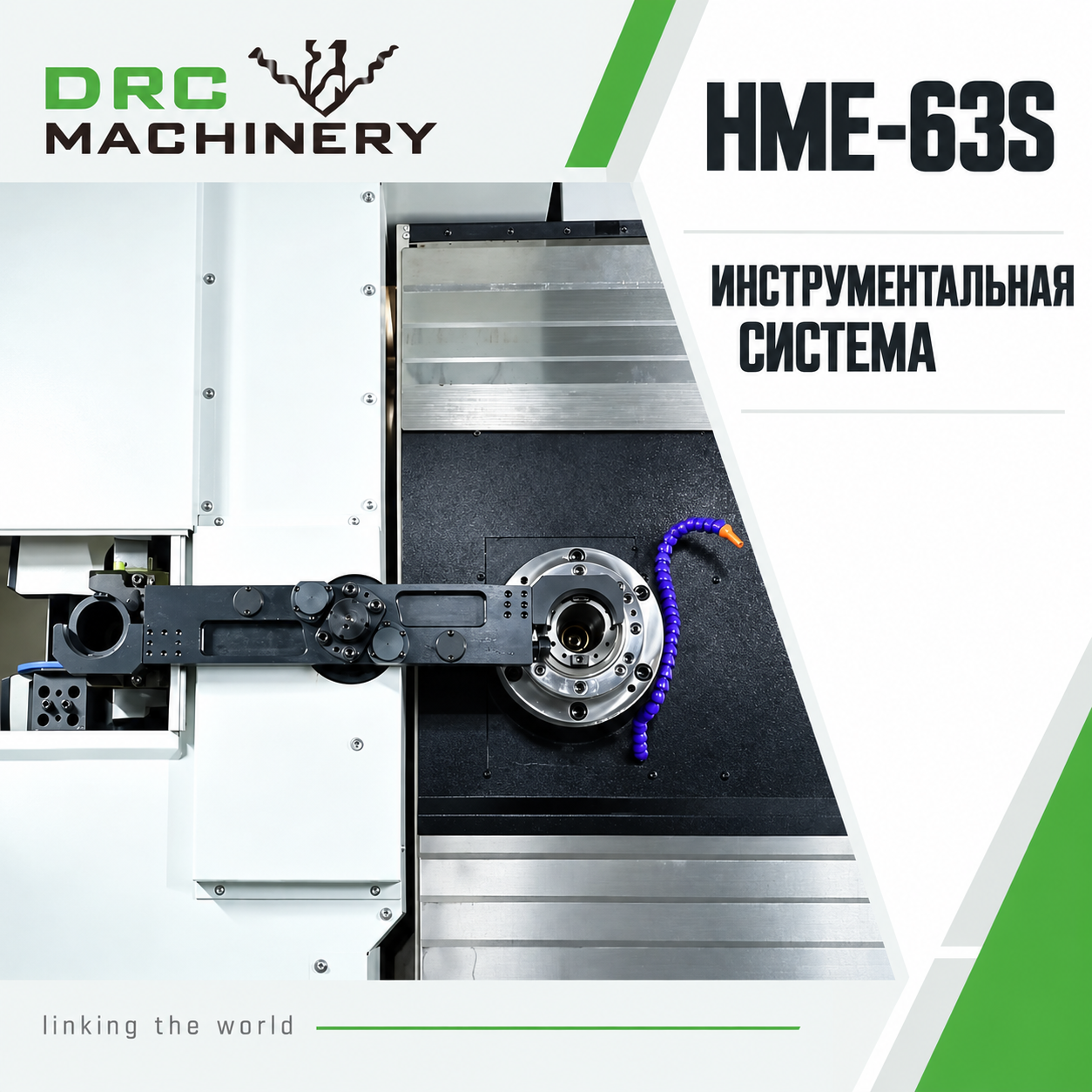

| Tool magazine system | Емкость магазина инструментов | 40 | 40 | T |
| Метод выбора ножа | произвольный | произвольный | ||
| Максимальный вес ножа | 25 | 25 | кг | |
| Максимальная длина ножа | 500 | 500 | мм | |
| Максимальный диаметр инструмента (непрерывный) | φ125 | φ125 | мм | |
| Максимальный диаметр инструмента (соседний пустой инструмент) | φ250 | φ250 | мм | |
| Размеры хоста | 7200*3940*3600 | 7900×4250×3600 | мм | |
| Общий вес | About 17000 | About 19500 | Кг | |
