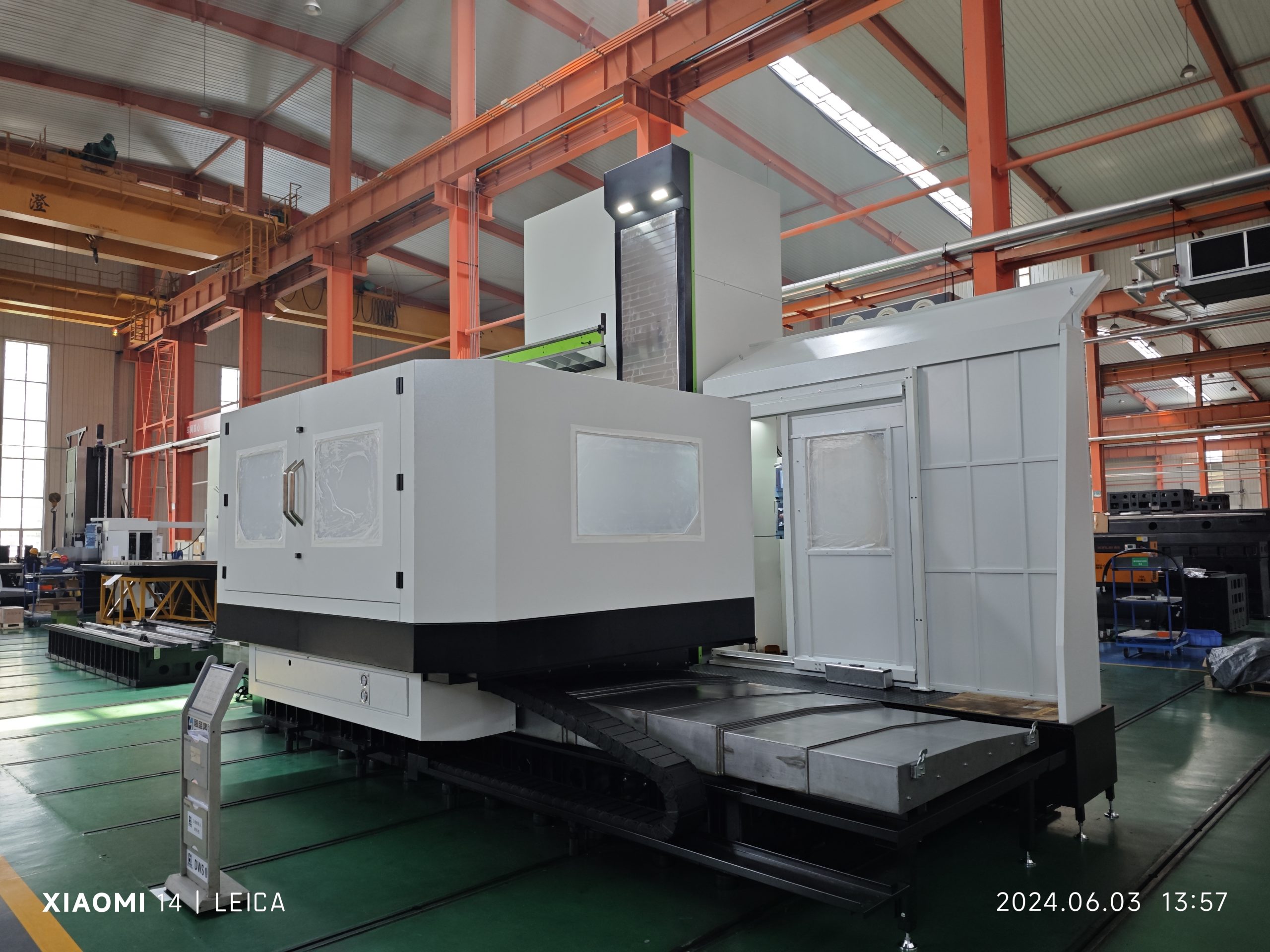

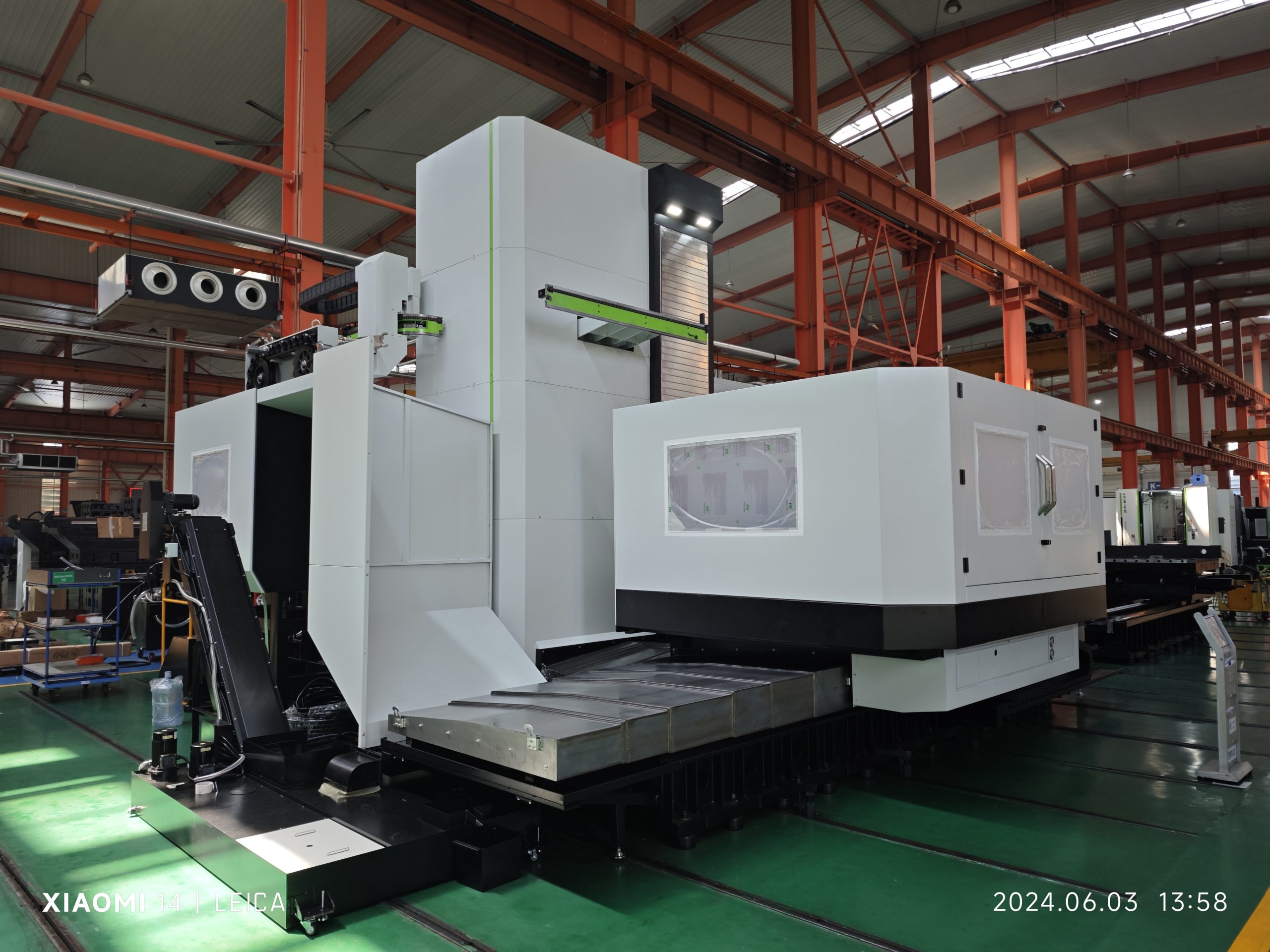

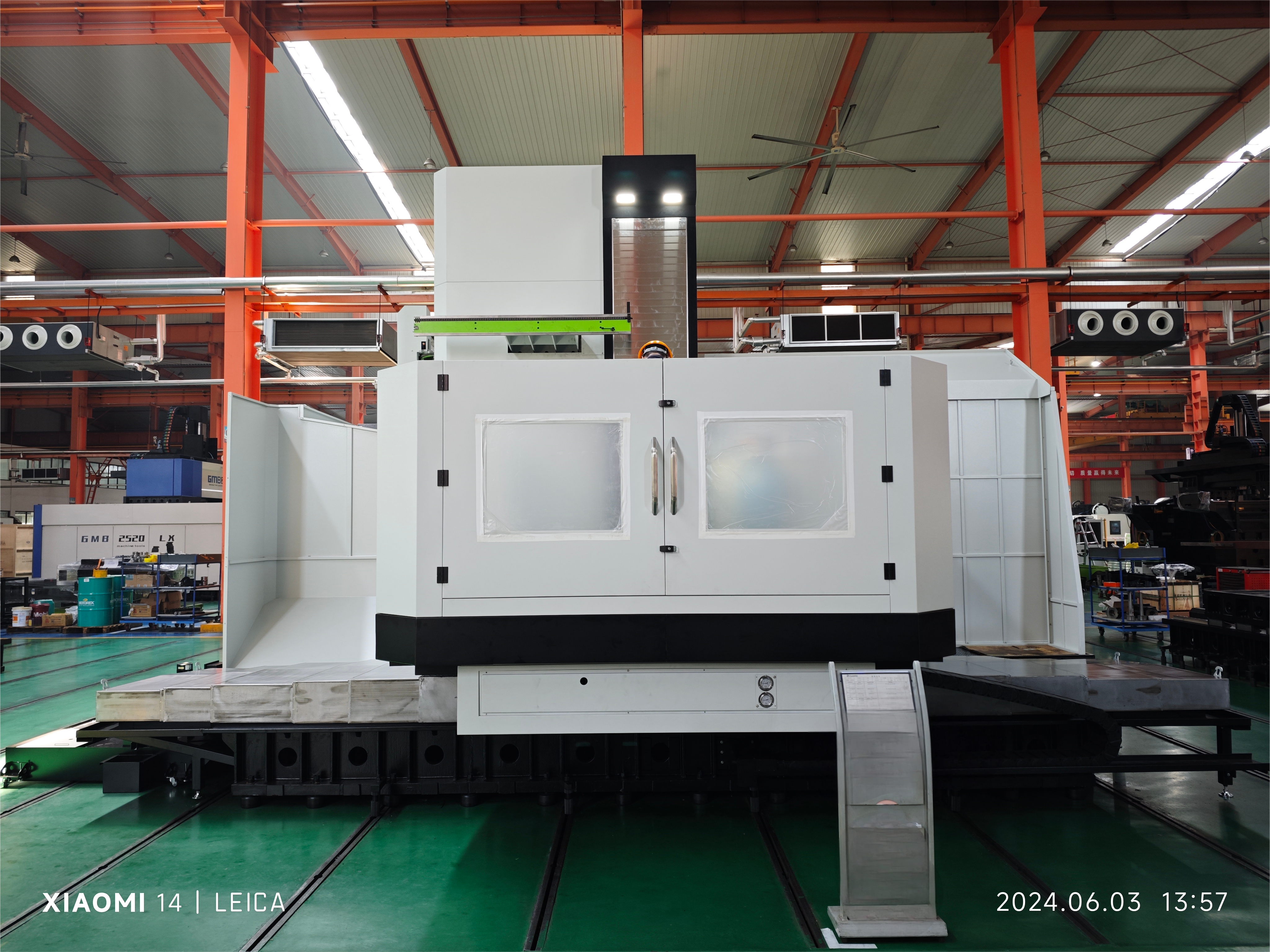

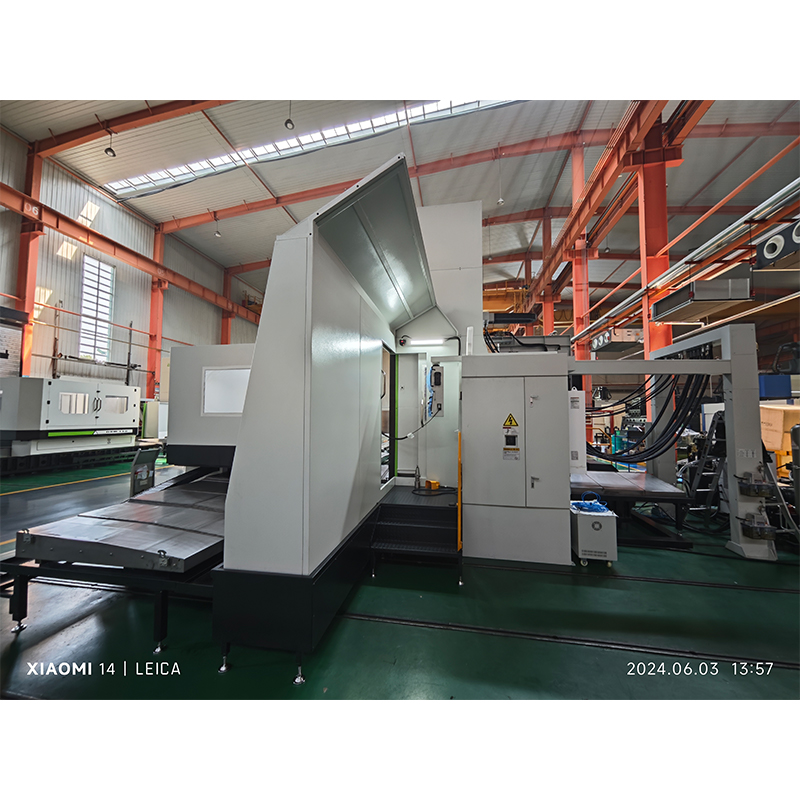

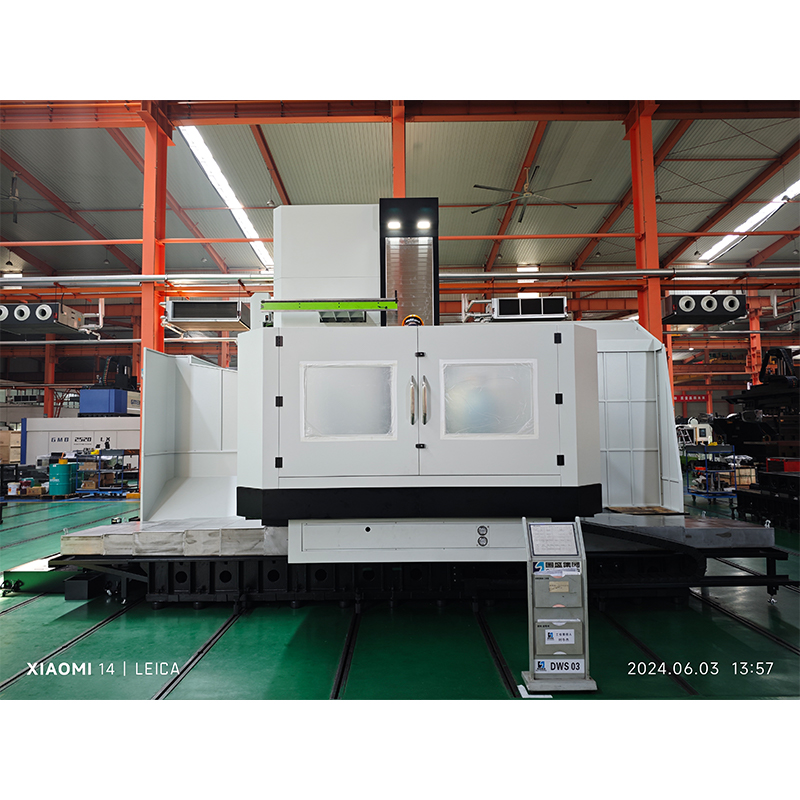

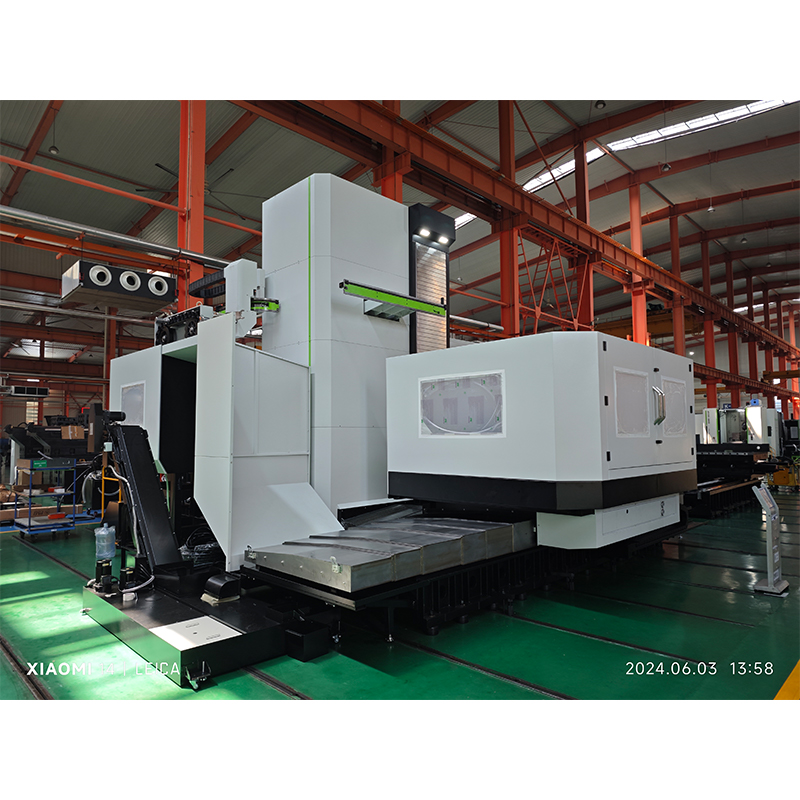

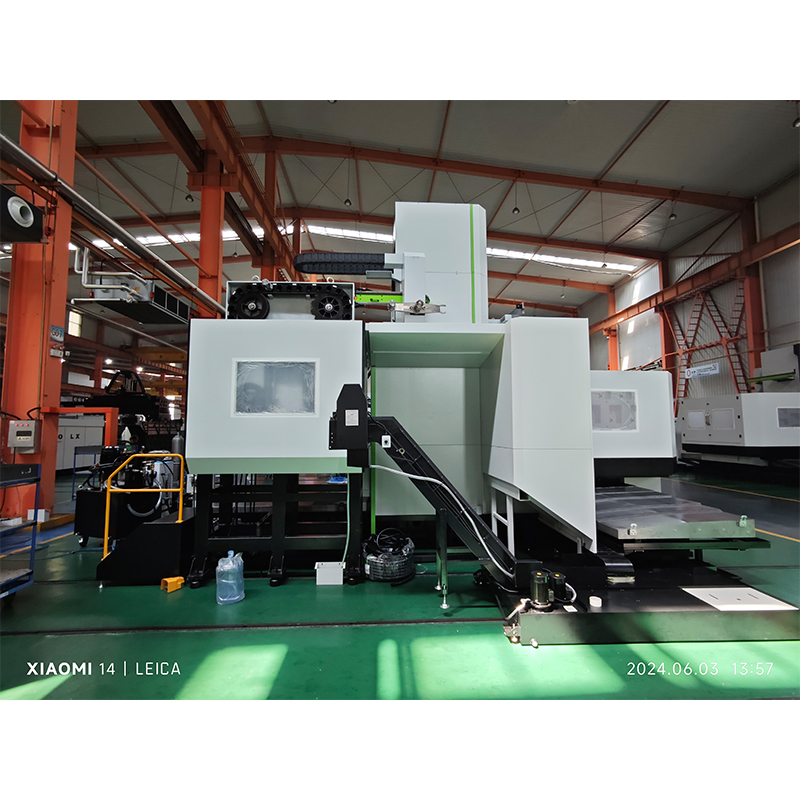

Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B оснащен системой FANUC 0i MF, корпусом из высокопрочного чугуна и сверхпрочными направляющими и винтами, скоростью вращения шпинделя 2000 об/мин, высоким крутящим моментом.
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B имеет ход по осям X/Y/Z 3000/2500/1500 мм, грузоподъемность рабочего стола 15 тонн и точность позиционирования 0,015 мм.
Подходит для областей обработки тяжелого оборудования, таких как энергетика и судостроение. Предоставляется годовая гарантия и профессиональное обучение для обеспечения эффективного и точного производства.
Описание
маркер
Система и конфигурация:
Система FANUC 0i MF: поддерживает разрешение 1 мкм, четырехосевое соединение, макропрограммирование, графическое моделирование и другие функции, простота в эксплуатации и высокая стабильность.
Ключевые компоненты: немецкая шкала решеток, тайваньский винтовой стержень/направляющая, серводвигатель FANUC, надежное качество.
Применимые сценарии:
Применимо для обработки крупных деталей в энергетике, нефтяной промышленности, судостроении, машиностроении, дизельных двигателях, тяжелом машиностроении и других отраслях промышленности, таких как коробки, стойки, пресс-формы и т. д.
| категория | проект | параметр | единица |
| Верстак | Размер стола | 1800×2200 | mm |
| Нагрузка на стол (равномерно распределенная) | 15000 | kg | |
| Количество столов | 1 | pcs | |
| T-образный паз | 11X22-160 | mm | |
| Диапазон обработки | Максимальный ход стола (ось X) | 3000 | mm |
| Максимальный ход шпиндельной коробки (ось Y) | 2500 | mm | |
| Максимальный ход колонны (ось Z) | 1500 | mm | |
| Перемещение расточной оправки (ось W) | 700 | mm | |
| Расстояние от конца шпинделя до центра стола | 100-2300 | mm | |
| Расстояние от осевой линии шпинделя до поверхности стола | 70-2570 | mm | |
| Максимальный диаметр вращения (с установленной защитой стола) | φ4905（φ3200） | mm | |
| Максимальная высота заготовки | 2570 | mm | |
| Шпиндель | Конусное отверстие (7:24) | BT50 | |
| Модель заклепки | P50T-1-MAS403(45°) | ||
| Скорость шпинделя | 2000 | r/min | |
| Диаметр расточной оправки | 130 | mm | |
| Кормить | Быстрое перемещение по оси X | 10 | m/min |
| Быстрое перемещение по оси Y | 10 | m/min | |
| Быстрое перемещение по оси Z | 10 | m/min | |
| Быстрое перемещение по оси W | 8 | m/min | |
| Точность | Точность позиционирования | 0.015 | mm |
| Точность повторного позиционирования | 0.01 | mm | |
| Параметры индексной таблицы | Индексация поворотного стола (ось B) | 0.001° | степень |
| Скорость индексации | 1 | r/min | |
| Точность позиционирования индексации | 10″ | sec | |
| Точность повторного позиционирования индексации | 4″ | sec | |
| Конфигурация системы | система | FANUC 0i MF 1 упаковка | |
| Двигатель оси X | αiF30 | ||
| 7 | KW | ||
| 30 | Nm | ||
| Двигатель оси Y | αiF40B | ||
| 6 | KW | ||
| 38 | Nm | ||
| Двигатель оси Z | αiF30 | ||
| 7 | KW | ||
| 30 | Nm | ||
| Двигатель оси W | αiF22 | ||
| 4 | KW | ||
| 22 | Nm | ||
| Двигатель направления B (вращение стола) | αiF30 | ||
| 7 | KW | ||
| 30 | Nm | ||
| Двигатель шпинделя | αiIP50 | ||
| LOW | KW | ||
| Nm | |||
| HIGH | KW | ||
| Nm | |||
| Размер хоста | 7690*7790*5400 | mm | |
| Вес машины | about42000 | Kg | |
О компании
Гарантия качества / Всемирное признание / Высокие технологии
DRC machinery— это компания, которая неизменно посвящает свою деятельность области металлообработки. Мы специализируемся на проектировании, разработке, производстве, продаже и послепродажном обслуживании высококачественных китайских станков. Следуя пути интеграции производства и торговли, мы чувствуем пульс времени, постоянно внедряем инновации и предоставляем клиентам по всему миру продукцию и услуги первоклассного качества.
Гарантия качества
На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
Всемирное признание
связаться с нами
Сопутствующие популярные продукты
Вертикальный высокоскоростной центр обработки пресс-форм VM960
1. Высокая жесткость и долговременное сохранение точности 2. Основные части станка: основание, седло, верстак, колонна и шпиндельная коробка изготовлены из высококачественной смолы. Литье в песчаные формы, высокопрочный высококачественный чугун, с полной термообработкой для устранения остаточных напряжений усилить и установить достаточное количество ребер жесткости, чтобы обеспечить достаточную прочность, жесткость и высокую устойчивость всей машины Качественный; 3. Три оси оснащены роликовыми линейными направляющими, которые обладают высокой жесткостью и хорошей динамической точностью; подходит для обработки пресс-форм.
Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1380 с системой управления Fanuc
Вертикальный обрабатывающий центр MVL1380 предназначен в первую очередь для производства деталей и пресс-форм. После фиксации заготовки можно сразу приступить к различным операциям: фрезерованию, сверлению, расточке, развертке и другим. Детали могут обрабатываться как на одном станке, так и на нескольких сборочных линиях. К преимуществам данного оборудования относятся высокая сила резания, скорость позиционирования, мехатроника, автоматическая система удаления стружки, безопасность и простота в эксплуатации.

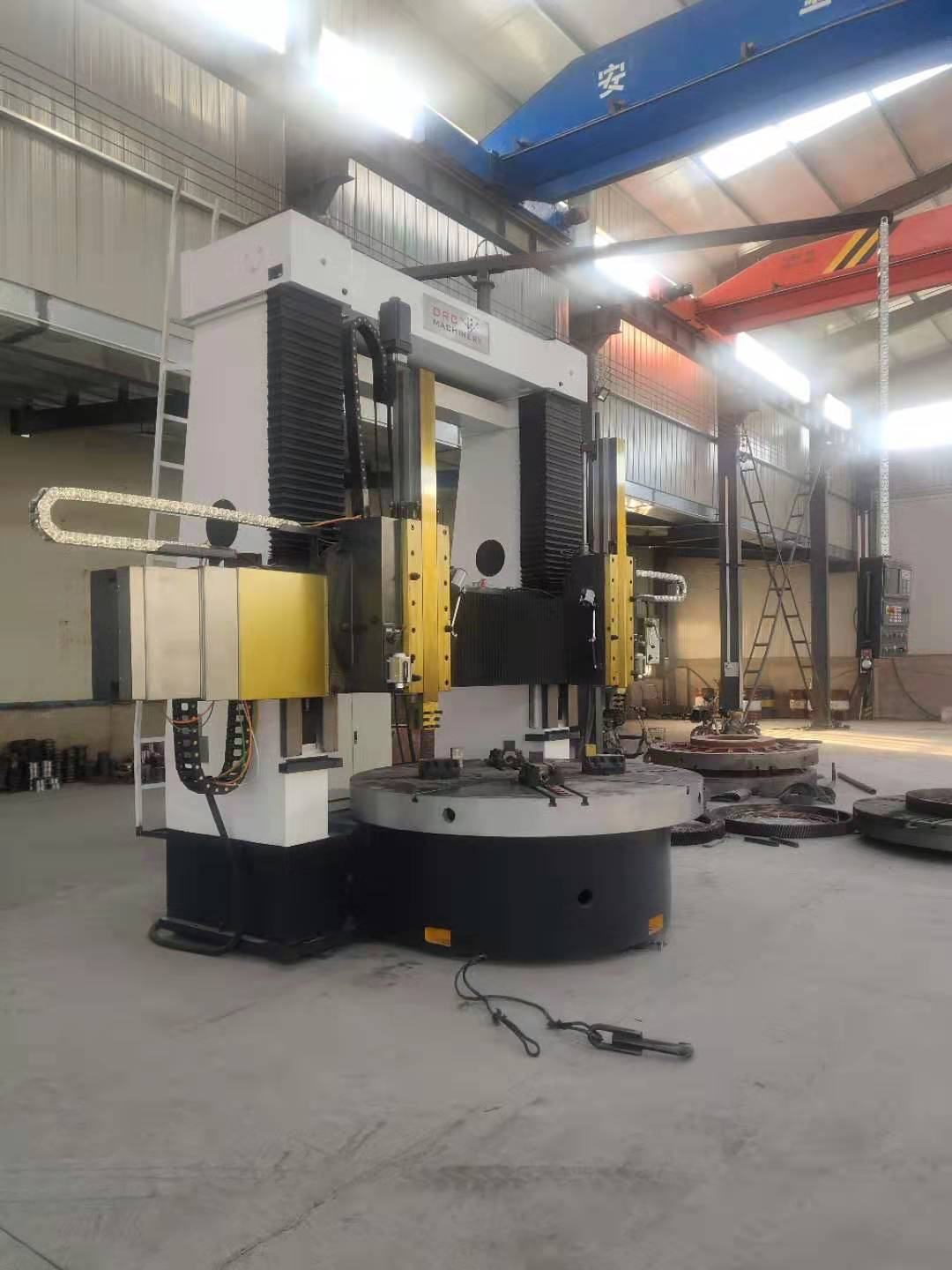

Вертикальный токарный станок C/CK5240
