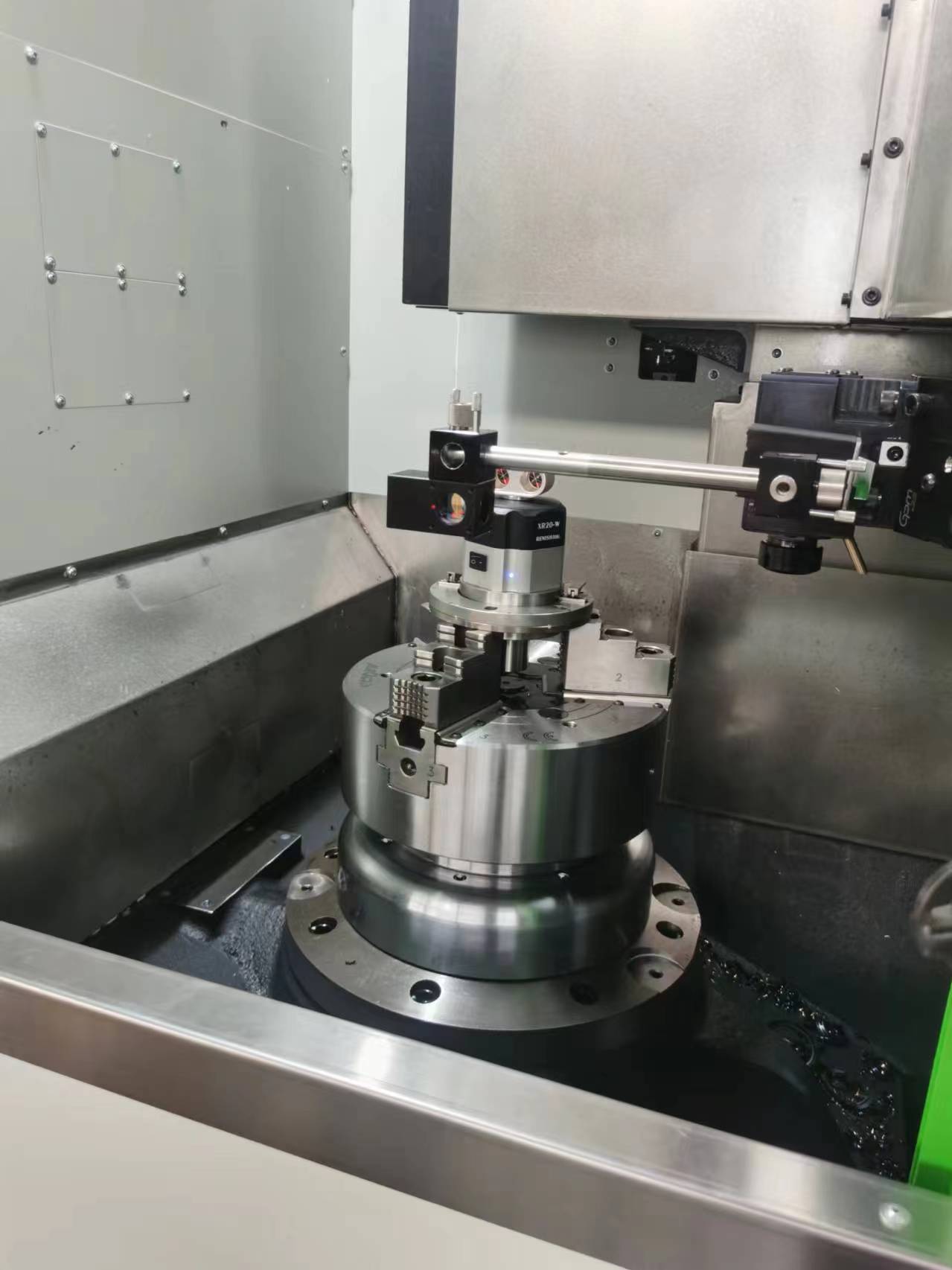

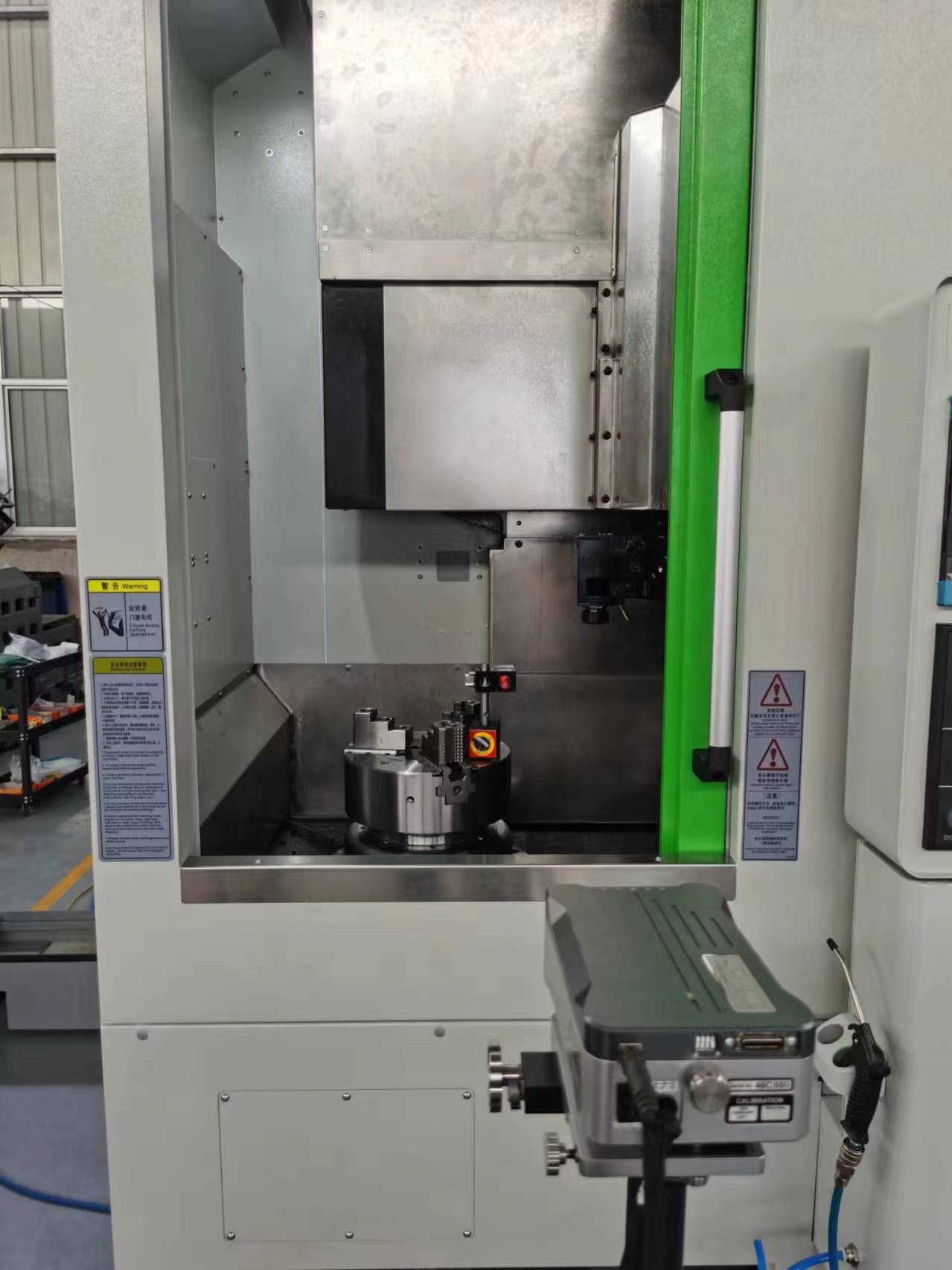

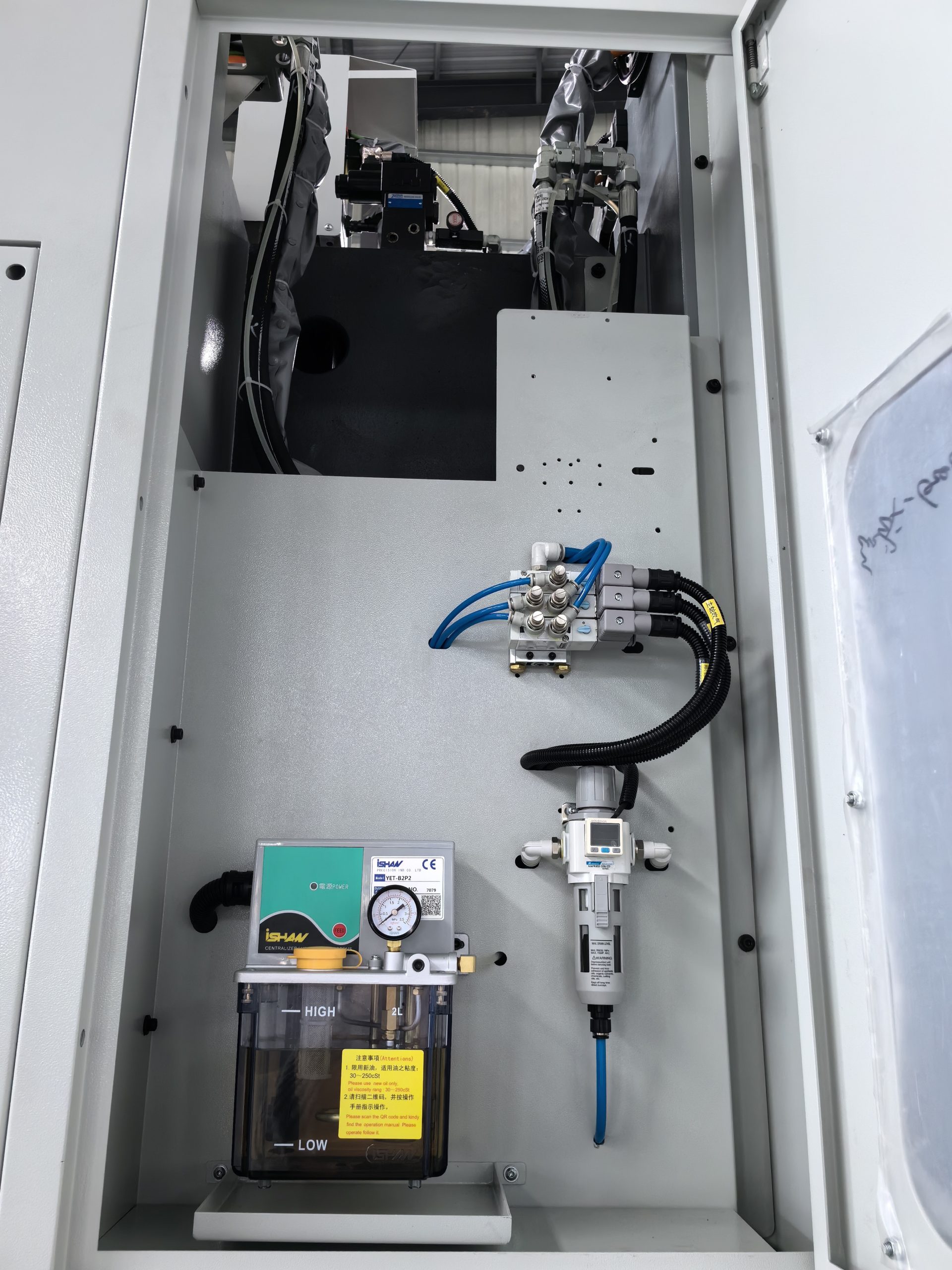

Вертикальный токарный станок VT600M
VT600M оснащена станиной из чугуна на смоляной основе с высокой жесткостью и отличным демпфированием вибраций, а также высокомоментным шпинделем 2500 об/мин и приводной револьверной головкой BMT65 на 12 позиций (быстрая смена инструмента, скорость вращения до 3000 об/мин), что делает её особенно подходящей для обработки сложных деталей в автомобильной промышленности, производстве пресс-форм и других областях механообработки.
① Система управления FANUC 0i-TF plus (дисплей 10″)
② Главный шпиндель A2-8 с двигателем переменного тока, мощность привода 15/18,5 кВт, 2500 об/мин
③ 12-позиционная серворевольверная головка BMT65
④ 12 приводными инструментальными станциями

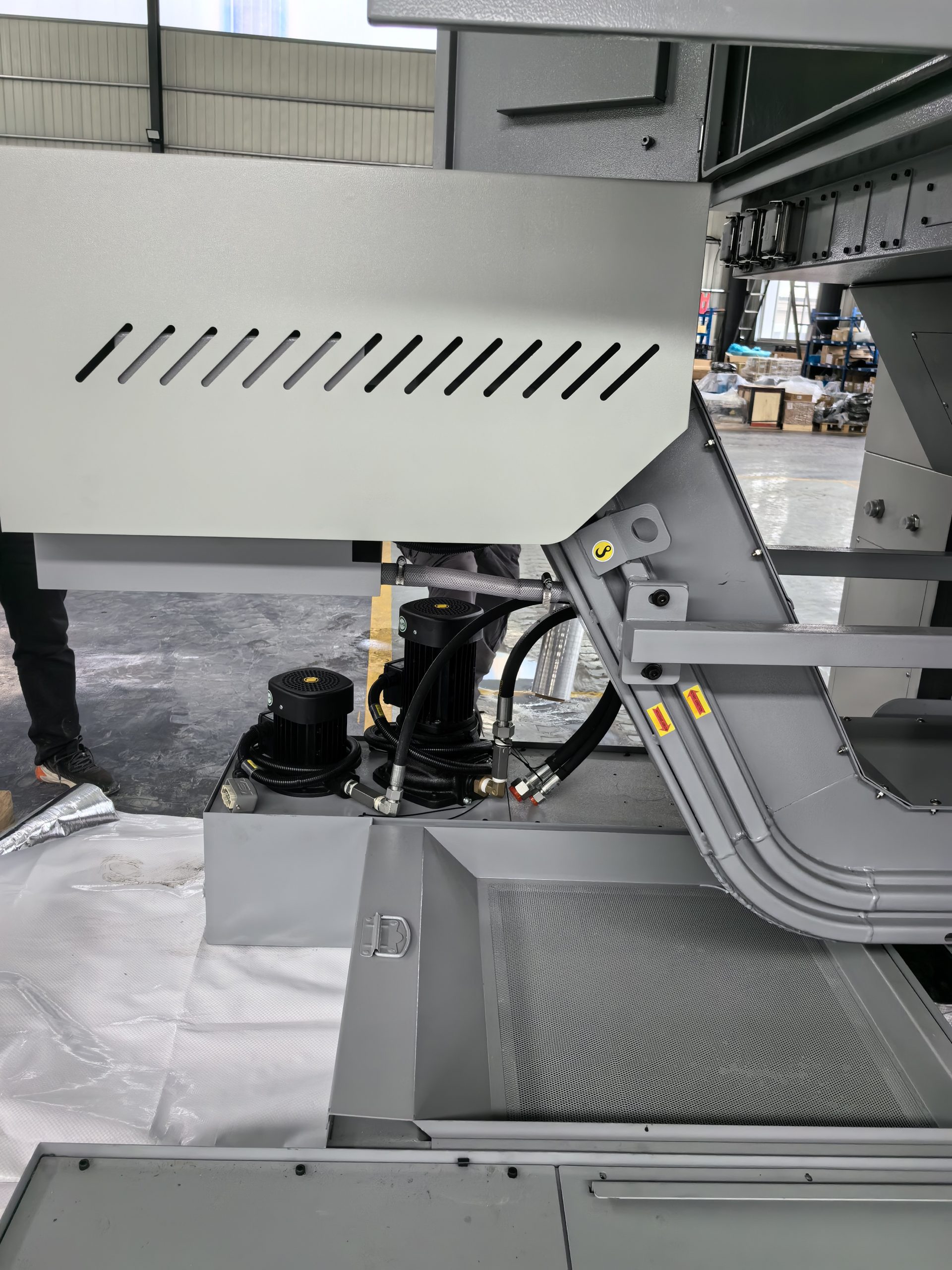

⑤ Транспортер стружки и резервуар для стружки
⑥ Гидравлический закрытый цилиндр
Описание
маркер
VT600M Технические параметры:
Рабочая зона
Размах над станиной Φ700 мм
Макс. диаметр обработки Φ600 мм
Макс. нагрузка на стол 600 кг
Рекомендуемый макс. диаметр обработки Φ390 мм
Диаметр зажимного патрона — главный шпиндель Φ310 мм
Перемещение по оси X 380 мм
Перемещение по оси Z 560 мм
Привод подачи
Ускоренный ход по осям X/Z 20/20 м/мин
Главный шпиндель
Торец шпинделя A2-8
Диаметр переднего подшипника 130 мм мм
Главный привод
Мощность 15 / 18,5 кВт
Крутящий момент 440 Нм
Макс. Скорость вращения шпинделя 2500 об/мин
Револьверная головка
Количество инструментальных станций BMT65 12 шт.
Прием инструмента согласно BMT65
Диаметр хвостовика □25,Ø40 мм
Время индексации 30° с фиксацией 0,35 сек.
Время индексации 30° без фиксации 0,12 сек.
Характеристика приводных инструментов
Количество приводных инструментов 12
Номинальная мощность 5,5 кВт
Макс. Крутящий момент 100 Нм
Макс. скорость 3000 об/мин
Муфта BMT65
Ось C – Главный шпиндель
Диапазон скоростей 100 об/мин
Крутящий момент 440 Нм
Точность позиционирования по VDI 3441
Точность позиционирования по осям X/Z ≤ 6/8 мкм
Точность повторяемости по осям X/Z ≤ 4/5 мкм
Точность позиционирования по осям C ≤ 20 угл. сек.
Гидравлический блок
Емкость бака 35 л
Давление, макс. 55 бар
Оборудование для подачи СОЖ
Емкость бака для СОЖ 180 л
Емкость транспортера стружки 170 л
Мощность насоса 0,85 кВт
Номинальный расход насоса при 5 бар 24 л/мин.

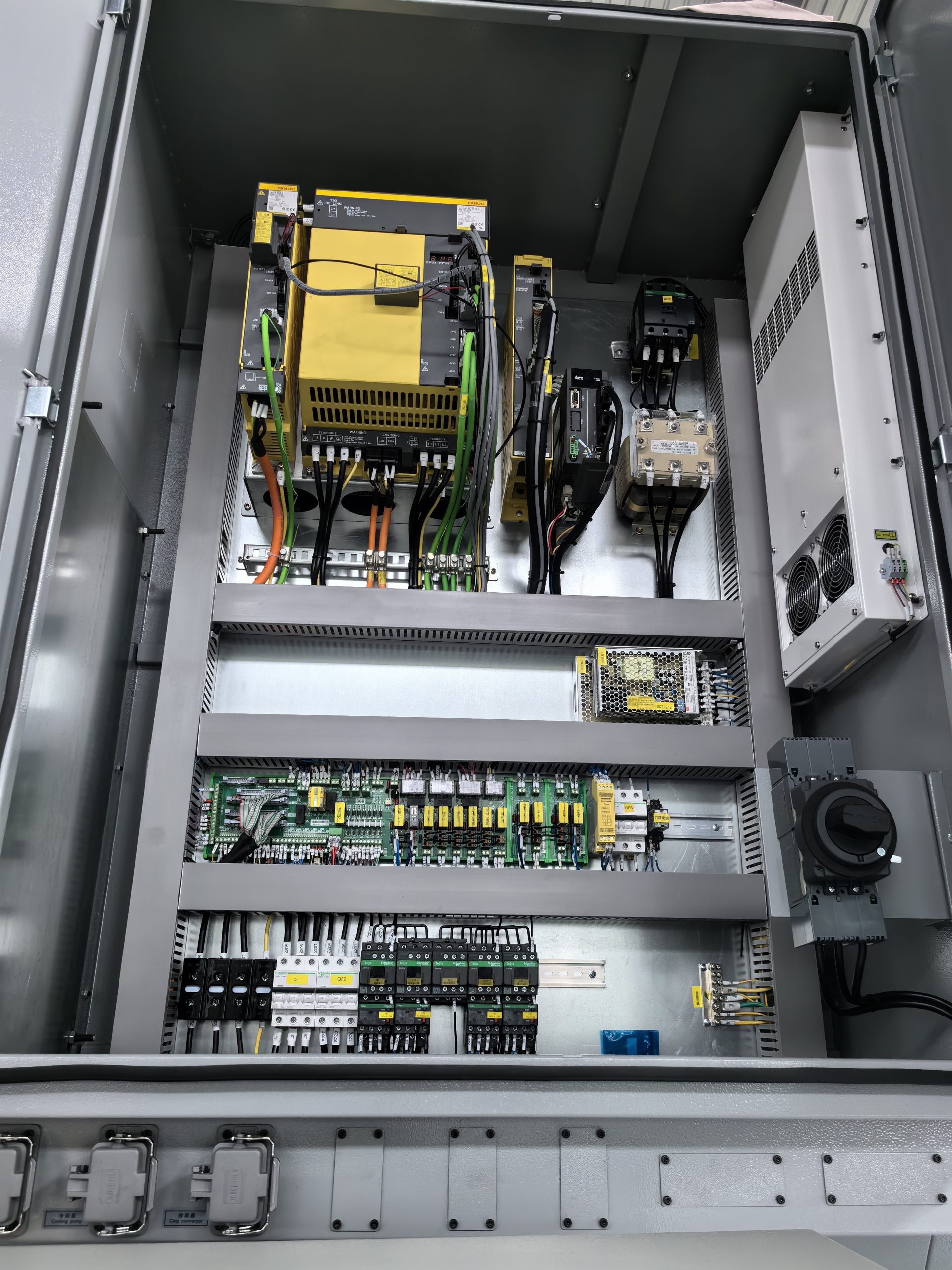

Электрическое подключение
Установленная мощность, макс. 50 кВА
Напряжение 400 В
Частота 50/60 Гц
Предохранитель (инерционный) в соответствии с VDE 0100 50 А
Допустимое колебание напряжения при 400 В + 10 %
Приемка
Приемочные испытания машины в соответствии с VDI 3441
Пневматика
Давление воздуха 6 бар
Расход воздуха 15 м3/ч
Условия окружающей среды
Температура в помещении от + 15 до + 35 °C
Макс. относительная влажность воздуха 75 %
Макс. высота установки над уровнем моря 1000 м
Вес
Вес нетто машины с транспортером стружки прибл. 6500 кг
Габариты
Машина с транспортером стружки Д x Ш x В прибл. 1810 x 3580 x 3135 мм
выброс стружки с задней стороны
Мы оставляем за собой право вносить технические изменения.
VT600M Основная конфигурация：
| No. | ЭЛЕМЕНТ | БРЕНД | ЗАМЕЧАНИЕ |
| 1 | Система управления | FANUC | 0i-TF |
| 2 | Башня | SAUTER | |
| 3 | Шариковый винт | PMI | |
| 4 | Линейная направляющая качения | PMI/HIWIN | |
| 5 | Подшипники опоры винта | NSK | |
| 6 | Подшипник для шпиндельной бабки | NSK | |
| 7 | Патрон и цилиндр | Тайвань | |
| 8 | Кулачки* жесткие и мягкие | Autogrip | |
| 9 | Гидравлическая станция | Qiyang Senyou | |
| 10 | Смазка | ISHAN | |
| 11 | Насос охлаждения | STAIRS | |

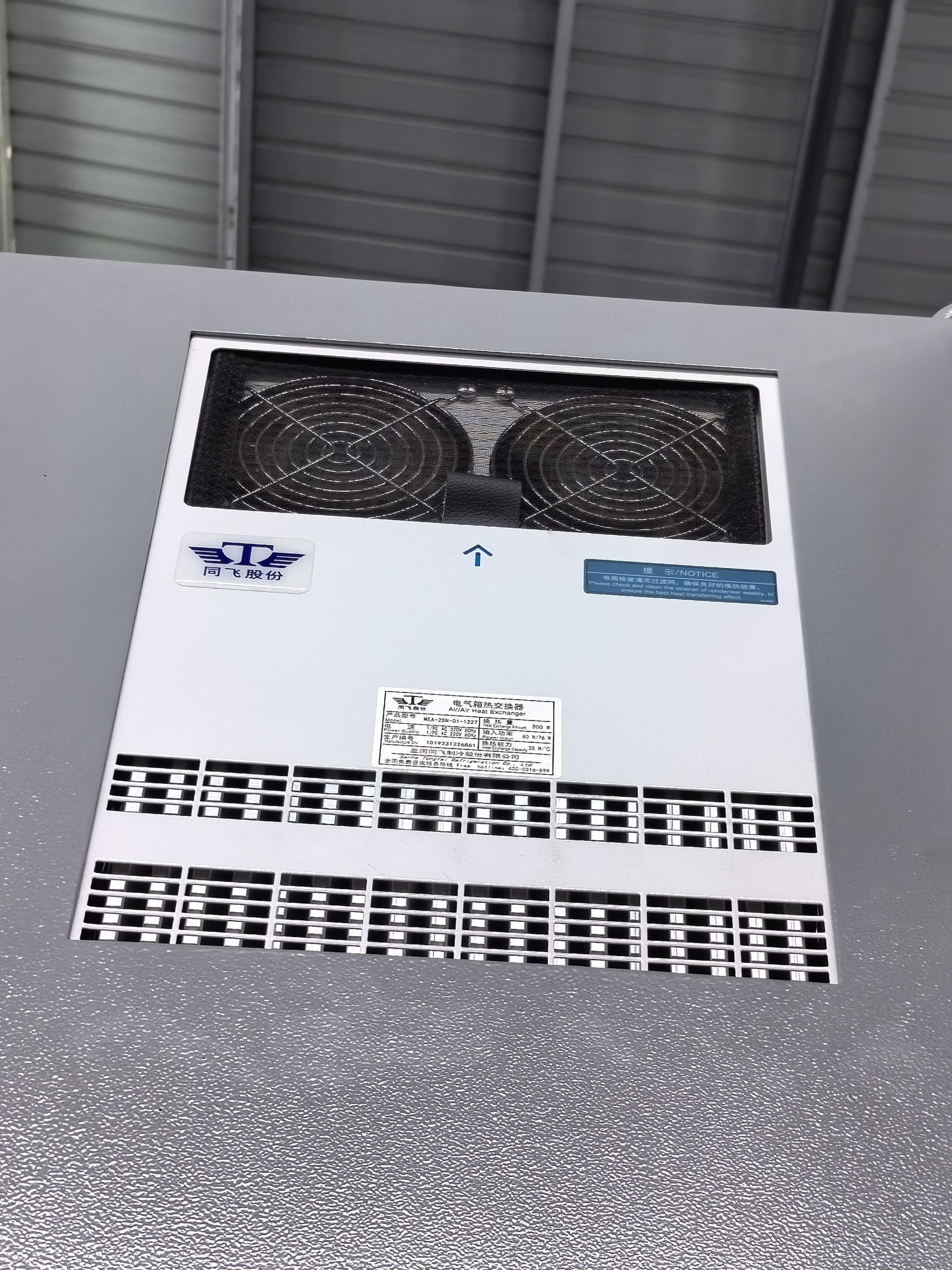

| 12 | Теплообменник | Tongfei | |
| 13 | Конвейер для стружки | Самодельный | |
| 14 | Бачок для стружки | Самодельный | |
| 15 | Тележка для стружки | Самодельный | |
| 16 | RS232 | Тайвань |
