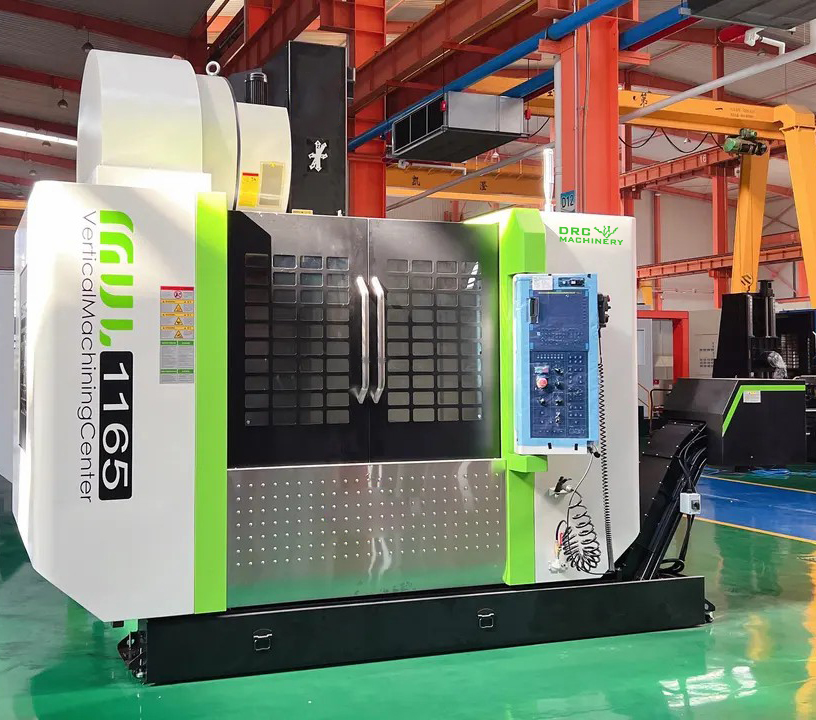

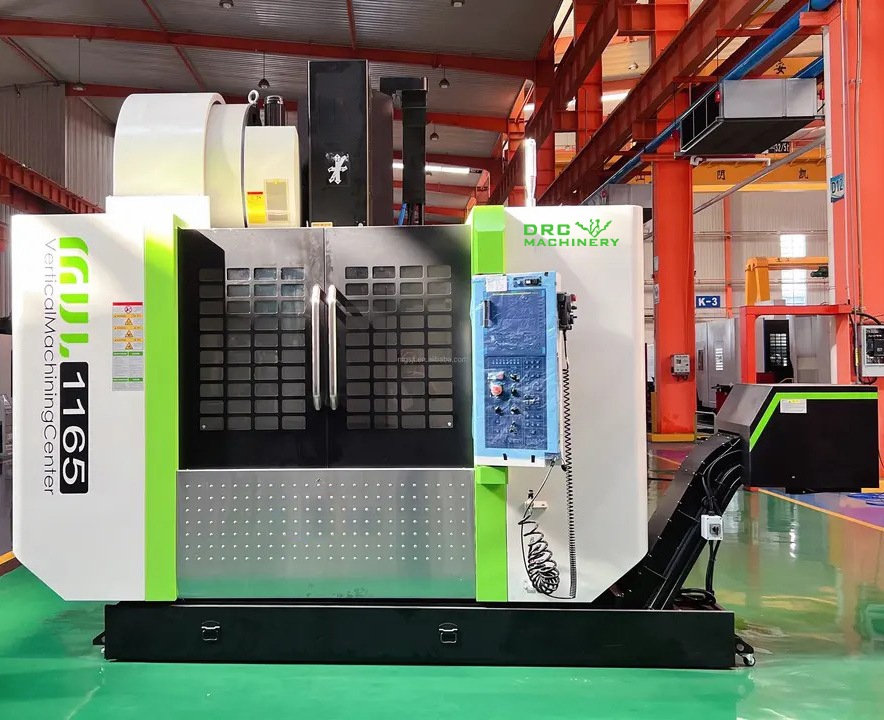

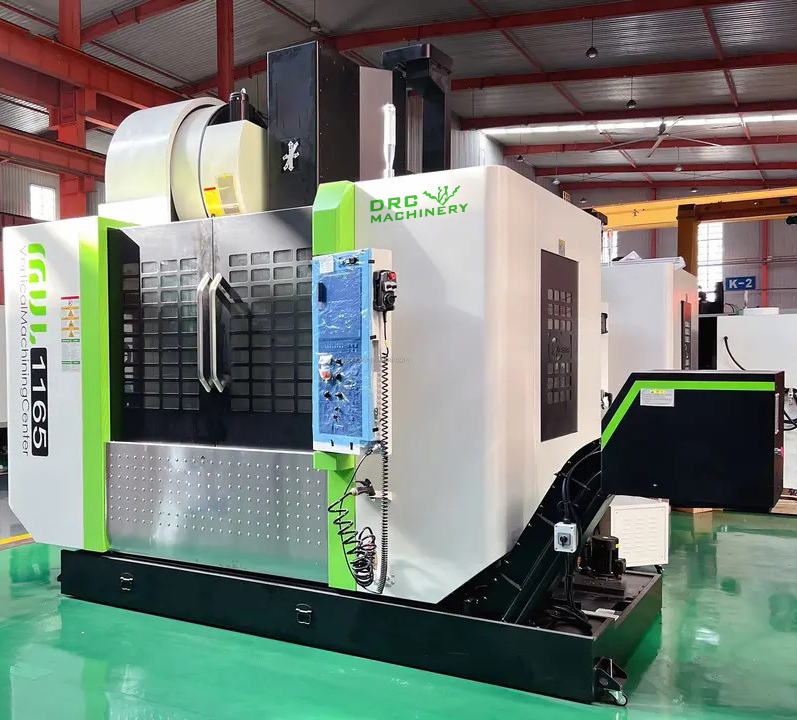

BT50 Вертикальный Обрабатывающий Центр MVL1165S Система Siemens
Особенности конструкции станка
1. Высокая жесткость и долговечное сохранение точности
1.1. Основные крупные компоненты станка
Основание, суппорт, рабочий стол, колонна и шпиндельная коробка изготовлены из высококачественного чугуна с формовкой из полимерного песка. Благодаря усовершенствованному процессу термообработки устраняется остаточное напряжение, а усиленные ребра жесткости обеспечивают достаточную прочность, жесткость и высокую стабильность всей конструкции.
1.2. Оси X и Y
Используют линейные направляющие качения, которые обладают высокой жесткостью и отличной динамической точностью.
1.3. Трехосное движение
Осуществляется с помощью шлифованных шарико-винтовых пар с двойной гайкой от тайваньских брендов. Компактная конструкция обеспечивает плавное движение и высокую точность. Винты закреплены с использованием прецизионных опор, предварительно натянуты с двух сторон для компенсации температурного расширения, что гарантирует стабильную и жесткую механическую передачу.
1.4. Соединение основания с поддоном для воды
Выполнено по лабиринтной конструкции, что обеспечивает отличные водоотталкивающие свойства.
1.5. Высокожесткий шпиндель BT50
Производства тайваньских брендов. Смазка шпиндельных подшипников осуществляется консистентной смазкой, что гарантирует постоянную и надежную работу с минимальными затратами на обслуживание и экологической безопасностью.
2. Высокая точность и динамическая отклика
2.1. Шпиндель
Оснащен высокоточным шариковым подшипником с угловым контактом, который обеспечивает одновременно высокую жесткость и превосходную точность вращения шпинделя.
2.2. Линейные направляющие осей X и Y
Обладают высокой точностью и большой несущей способностью. Низкий коэффициент трения предотвращает явление ползучести на низкой скорости и обеспечивает отличную точность позиционирования с высокой динамической отзывчивостью.
3. Высокая эффективность
Скорость вращения шпинделя достигает 6000 об/мин. Максимальная скорость перемещения по трем осям составляет 30/30/16 м/мин.
4. Широкая зона обработки
По сравнению с аналогичными моделями, ходовые параметры этого станка обеспечивают более широкие возможности обработки.
5. Эргономичность и эстетика
Станок оснащен полностью закрытым защитным кожухом, который не только выглядит эстетично, но и удобен в эксплуатации. Два продольных шнековых транспортера встроены в наружную защиту, что облегчает удаление стружки. Защитный кожух произведен профессиональной фабрикой листового металла и оснащен смотровыми окнами для удобства управления.
Описание
маркер
Основные характеристики и технические параметры.
| Параметр | MVL 1165S | Единица измерения |
| Рабочий стол | ||
| Размер стола | 1300×600 | мм |
| Нагрузка на стол | 1200 | кг |
| Ширина Т-образного паза | 5-18×120 | мм |
| Диапазон обработки | ||
| Перемещение по оси X | 1100 | мм |
| Перемещение по оси Y | 650 | мм |
| Перемещение по оси Z | 650 | мм |
| Расстояние от торца шпинделя до стола | 100-750 | мм |
| Шпиндель | ||
| Тип конуса | BT50 | |
| Тип тягового штифта | P50T-1-MAS403 (45°) | |
| Диапазон скорости вращения | 10-6000 | об/мин |
| Внутренний диаметр переднего подшипника шпинделя | 80 | мм |
| Конфигурация системы | SIEMENS 828D-240 | |
| Двигатели | ||
| Двигатель по оси X | 1FK2308-4AB01 | |
| Мощность | 2.9 | кВт |
| Крутящий момент | 22 | Н·м |
| Двигатель по оси Y | 1FK2308-4AB01 | |
| Мощность | 2.9 | кВт |
| Крутящий момент | 22 | Н·м |
| Двигатель по оси Z | 1FK2208-4AC11- | |
| Мощность | 3.55 | кВт |
| Крутящий момент | 22 | Н·м |
| Двигатель шпинделя | 1PH3133-1DG02-0KA0 | |
| Мощность | 15/30 | кВт |
| Крутящий момент | 72/142 | Н·м |
| Магазин инструментов | ||
| Вместимость магазина | 24 | инструментов |
| Тип выбора инструмента | Любой | |
| Максимальный вес инструмента | 15 | кг |
| Максимальная длина инструмента | 300 | мм |
| Точность | ||
| Позиционирование | 0.008 | мм |
| Повторяемость | 0.005 | мм |
| Подача | ||
| Быстрое перемещение по оси X | 30 (MAX:36) | м/мин |
| Быстрое перемещение по оси Y | 30 (MAX:36) | м/мин |
| Быстрое перемещение по оси Z | 16 | м/мин |
| Размеры и вес | ||
| Габариты станка | 3200x2700x3230 (MAX) | мм |
| Вес станка | Около 8.3 | тонн |
