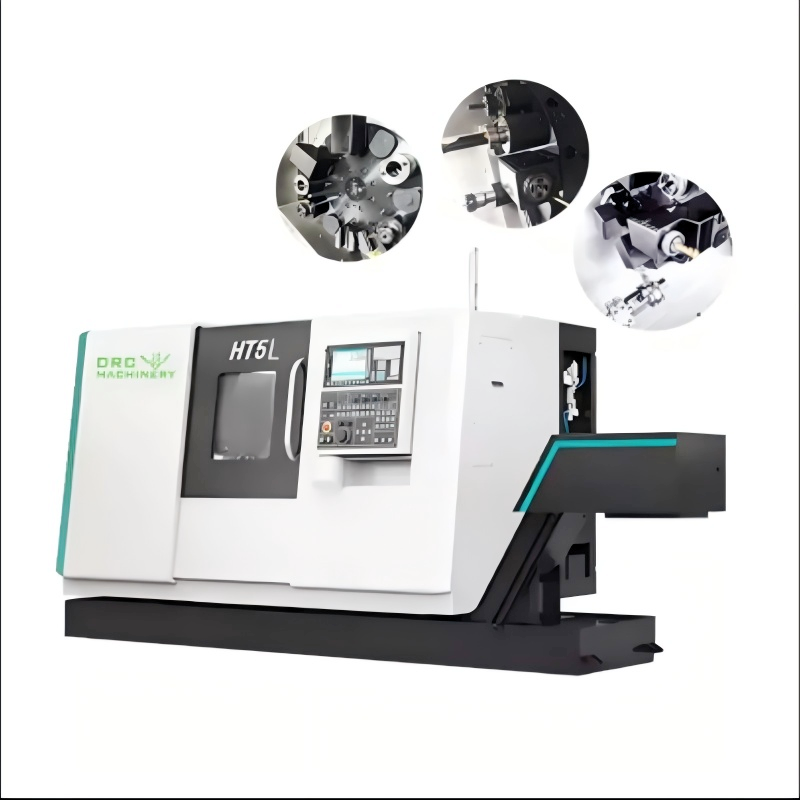

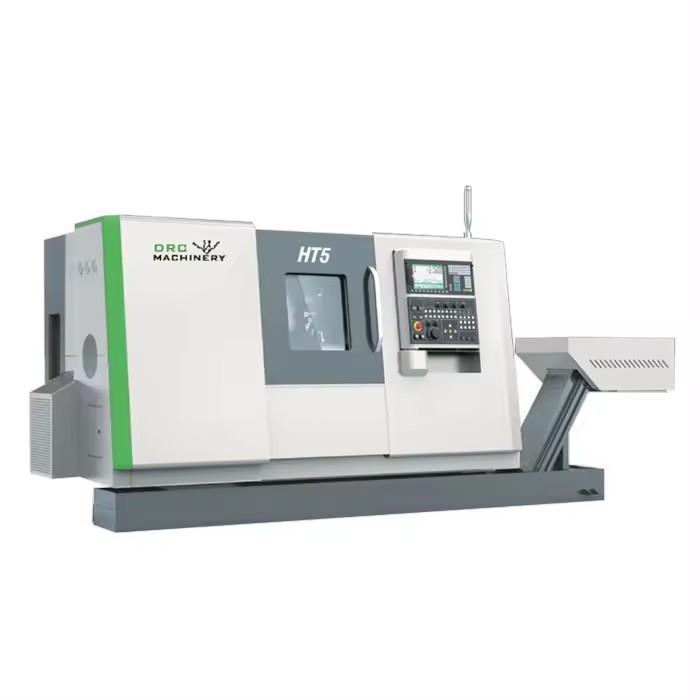

HT5L-Высокоточный станок с ЧПУ
HT5L: Максимальная точность и производительность в каждой детали!
1. Высокая точность и производительность
Точность до 0.005 мм, высокая скорость подачи до 30 м/мин для максимальной эффективности.
2. Многофункциональность
12-местный серводвигательный револьвер и гидравлическая задняя бабка для обработки деталей до 390 мм в диаметре и 800 мм в длину.
3. Надежность и низкие расходы на обслуживание

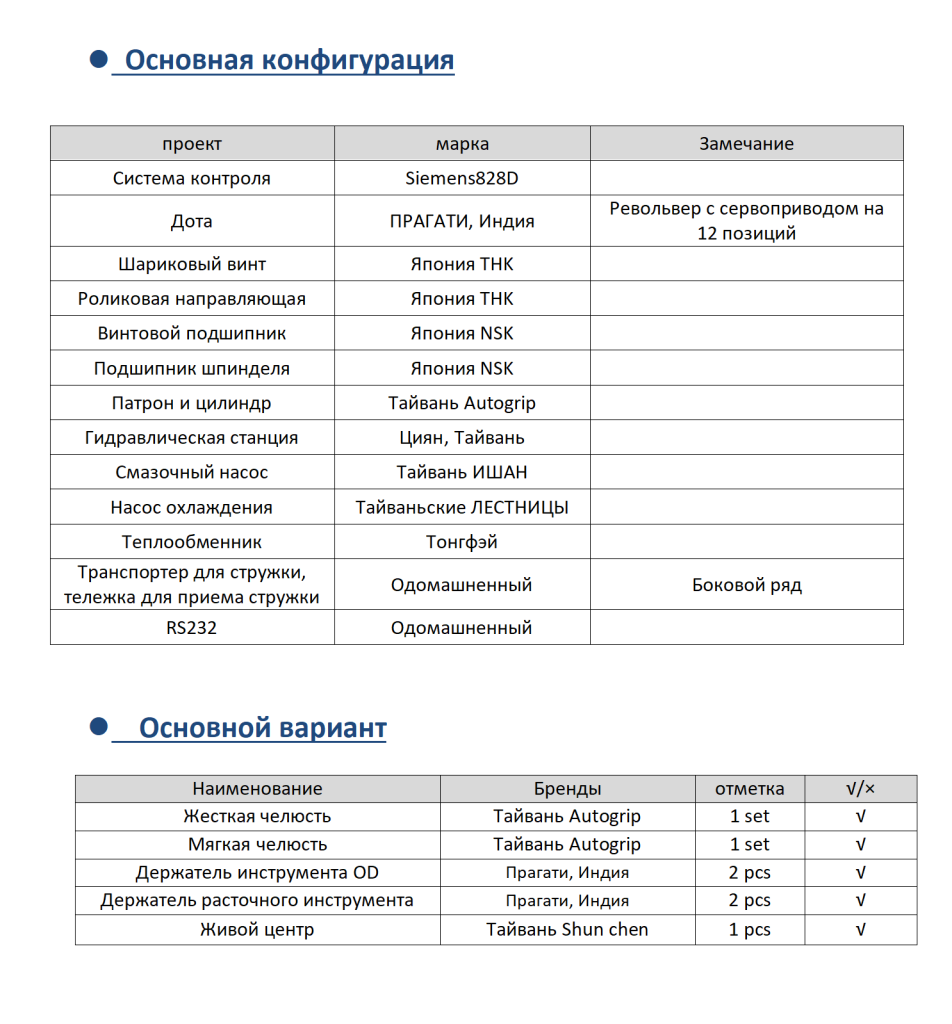

Использование компонентов Siemens и японских подшипников гарантирует стабильную работу и минимальное обслуживание.
Описание
маркер

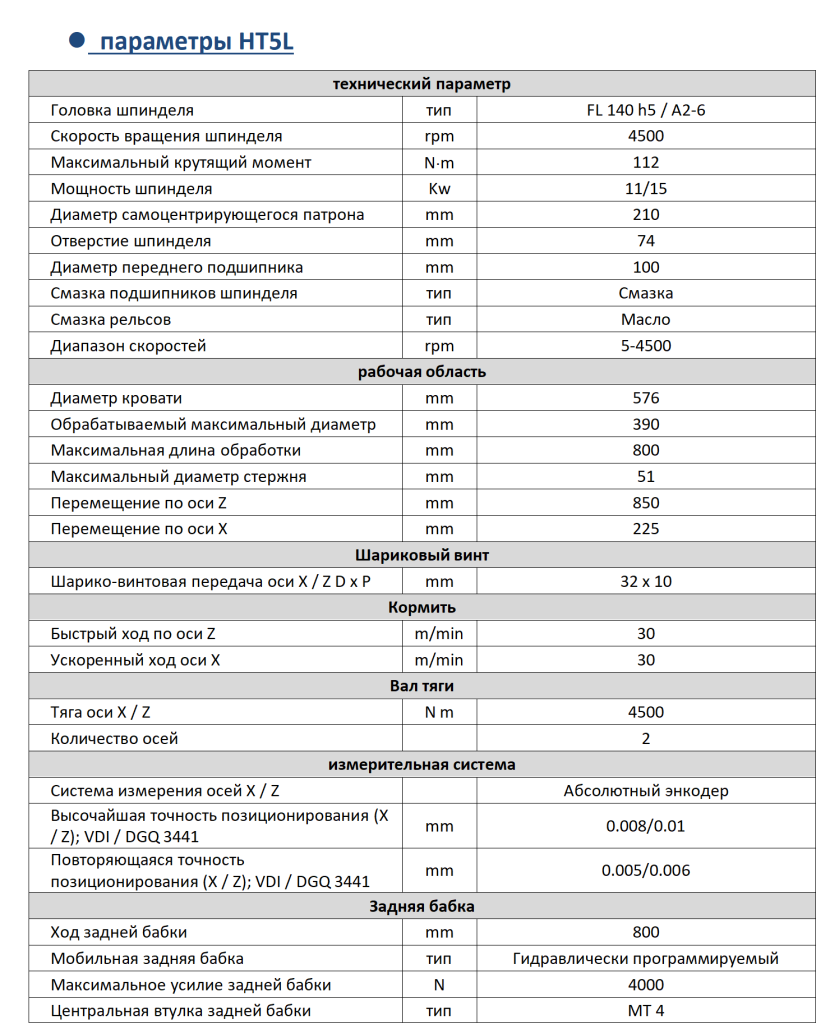

| технический параметр-HT5L | ||
| Головка шпинделя | тип | FL 140 h5 / A2-6 |
| Скорость вращения шпинделя | rpm | 4500 |
| Максимальный крутящий момент | N×m | 112 |
| Мощность шпинделя | Kw | 11/15 |
| Диаметр самоцентрирующегося патрона | mm | 210 |
| Отверстие шпинделя | mm | 74 |
| Диаметр переднего подшипника | mm | 100 |
| Смазка подшипников шпинделя | тип | Смазка |
| Смазка рельсов | тип | Масло |
| Диапазон скоростей | rpm | 5-4500 |
| рабочая область | ||
| Диаметр кровати | mm | 576 |
| Обрабатываемый максимальный диаметр | mm | 390 |
| Максимальная длина обработки | mm | 800 |
| Максимальный диаметр стержня | mm | 51 |
| Перемещение по оси Z | mm | 850 |
| Перемещение по оси X | mm | 225 |
| Шариковый винт | ||
| Шарико-винтовая передача оси X / Z D x P | mm | 32 x 10 |
| Кормить | ||
| Быстрый ход по оси Z | m/min | 30 |
| Ускоренный ход оси X | m/min | 30 |
| Вал тяги | ||
| Тяга оси X / Z | N m | 4500 |
| Количество осей | 2 | |
| измерительная система | ||
| Система измерения осей X / Z | Абсолютный энкодер | |
| Высочайшая точность позиционирования (X / Z); VDI / DGQ 3441 | mm | 0.008/0.01 |
| Повторяющаяся точность позиционирования (X / Z); VDI / DGQ 3441 | mm | 0.005/0.006 |
| Задняя бабка | ||
| Ход задней бабки | mm | 800 |
| Мобильная задняя бабка | тип | Гидравлически программируемый |
| Максимальное усилие задней бабки | N | 4000 |
| Центральная втулка задней бабки | тип | MT 4 |

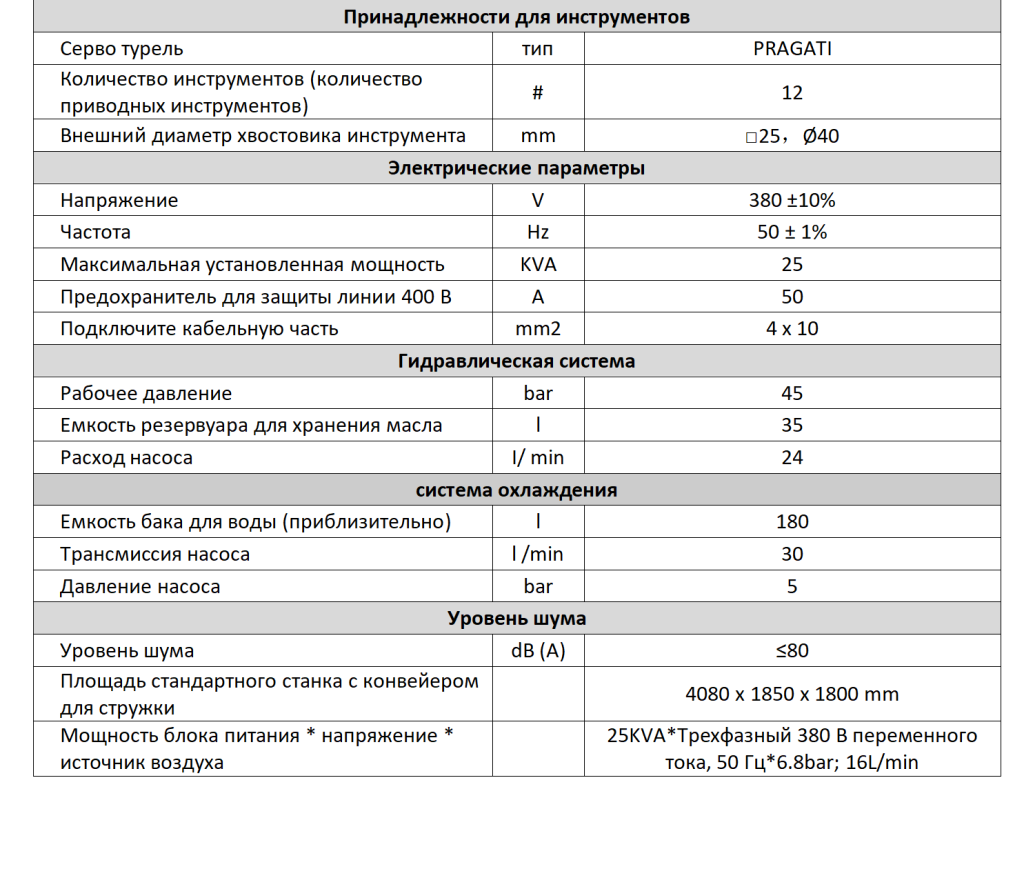

| Принадлежности для инструментов | ||
| Серво турель | тип | PRAGATI |
| Количество инструментов (количество приводных инструментов) | # | 12 |
| Внешний диаметр хвостовика инструмента | mm | □25，Ø40 |
| Электрические параметры | ||
| Напряжение | V | 380 ±10% |
| Частота | Hz | 50 ± 1% |
| Максимальная установленная мощность | KVA | 25 |
| Предохранитель для защиты линии 400 В | A | 50 |
| Подключите кабельную часть | mm2 | 4 x 10 |
| Гидравлическая система | ||
| Рабочее давление | bar | 45 |
| Емкость резервуара для хранения масла | l | 35 |
| Расход насоса | I/ min | 24 |
| система охлаждения | ||
| Емкость бака для воды (приблизительно) | l | 180 |
| Трансмиссия насоса | l /min | 30 |
| Давление насоса | bar | 5 |
| Уровень шума | ||
| Уровень шума | dB (A) | ≤80 |
| Площадь стандартного станка с конвейером для стружки | 4080 x 1850 x 1800 mm | |
| Мощность блока питания * напряжение * источник воздуха | 25KVA*Трехфазный 380 В переменного тока, 50 Гц*6.8bar; 16L/min | |
О компании
Гарантия качества / Всемирное признание / Высокие технологии

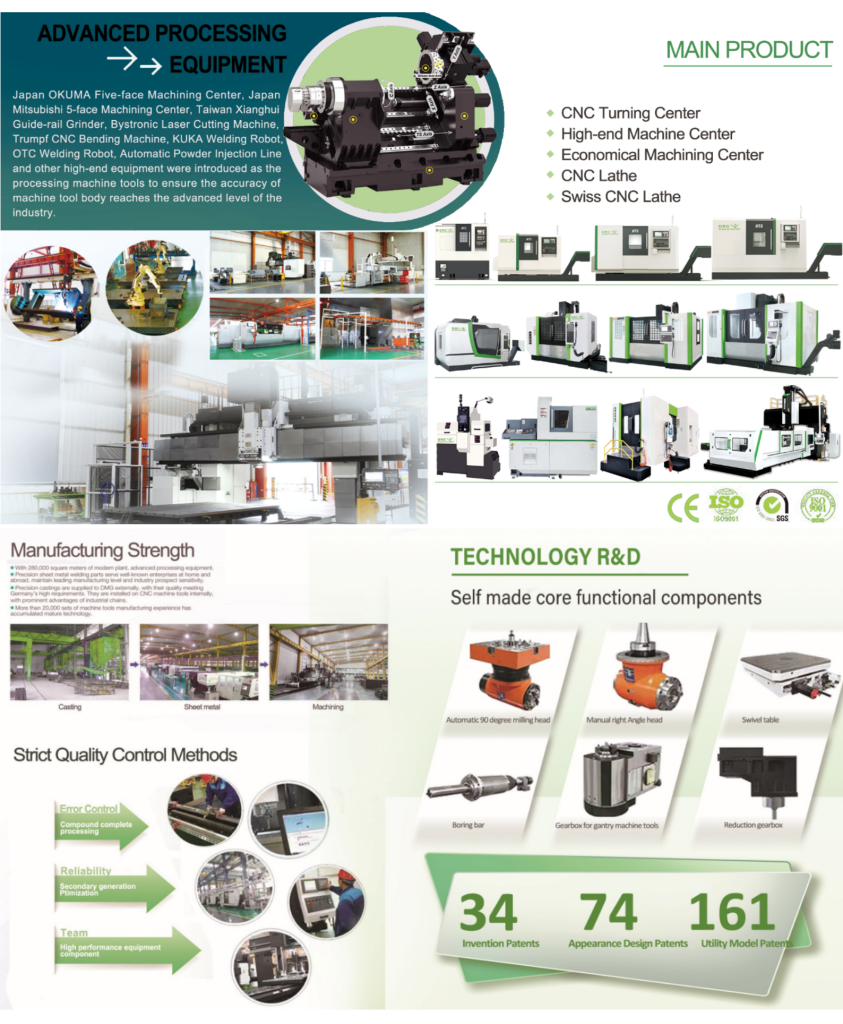

DRC machinery— это компания, которая неизменно посвящает свою деятельность области металлообработки. Мы специализируемся на проектировании, разработке, производстве, продаже и послепродажном обслуживании высококачественных китайских станков. Следуя пути интеграции производства и торговли, мы чувствуем пульс времени, постоянно внедряем инновации и предоставляем клиентам по всему миру продукцию и услуги первоклассного качества.
Гарантия качества

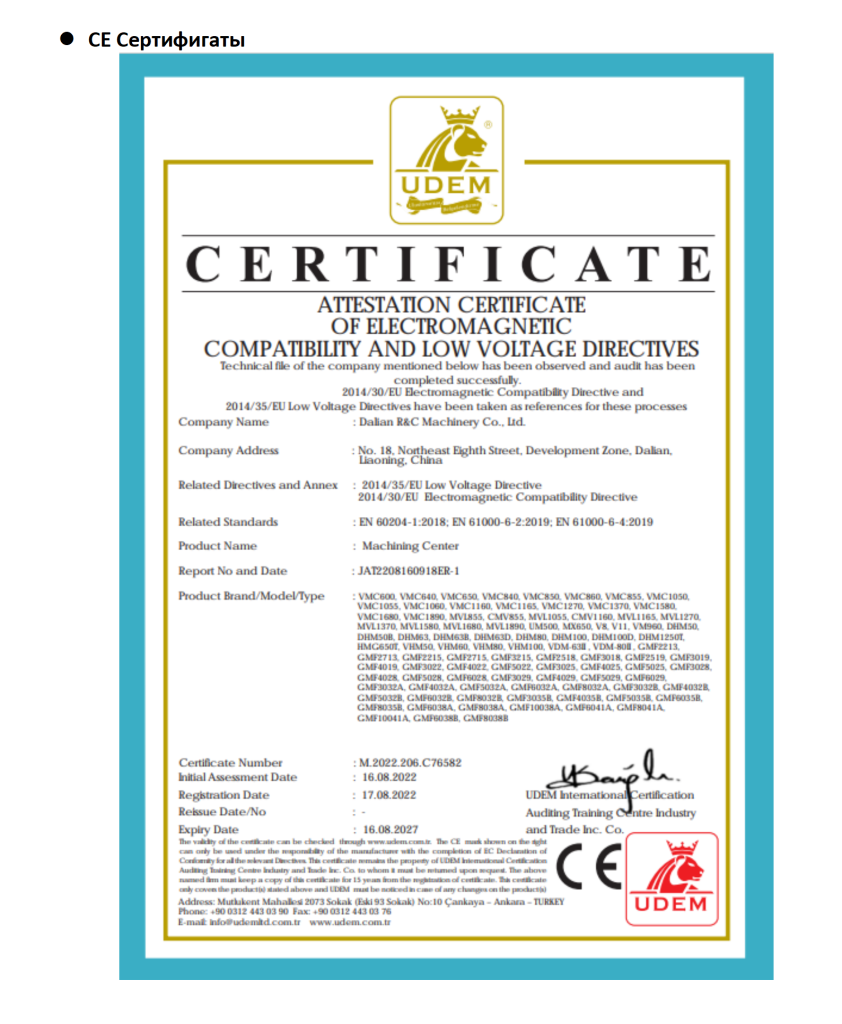

На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
