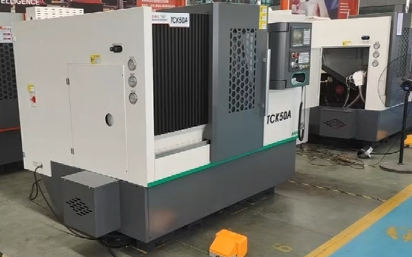

Токарный станок с ЧПУ с наклонной станиной TCK50A
Technical parameters
| Parameters | Unit | TCK50A/300 | |
| Max. turning diameter on the bed | mm | Φ560 | |
| The max. turning diameter of the slide | mm | Φ260 | |
| Top distance | mm | 500 | |
| Max. disc machining diameter | Φ400 | ||
| Max. turning length | mm | 350 | |
| Spindle end type | A2-6 | ||
| Spindle through hole diameter | mm | Φ66 | |
| Bar diameter | mm | Φ55 | |
| Hydraulic chuck | mm | 10 inch | |
| Hydraulic chuck pull rod through hole | mm | Φ55 | |
| Guide rail form | Wire guide rail | ||
| Spindle taper | No | Metric 70 1:20 | |
| Spindle limit speed | rpm | 3000 | |
| Tailstock sleeve diameter | mm | 70 | |
| Tailstock sleeve inner hole taper | No | Mohs 5# | |
| Tailstock sleeve travel | mm | 80 | |
| Tailstock form | hydraulic | ||
| Tool turret | Station | 8 | |
| Tool square size | mm | 25×25 | |
| Screw model | X direction | 3210 | |
| Z direction | 4010 | ||
| Guide rail model | X direction | RGH35CA2R680 | |
| Z direction | RGH35CA2R1040 | ||
| X/Z motor torque | N.M | 7.5/10 | |
| X/Z rapid traverse speed | m/min | 18/18 | |
| X travel | mm | 240 | |
| Z travel | mm | 400 | |
| Min. setting unit | mm | 0.0001 | |
| Main motor power | KW | 11 | |
| Total power | KW | 18 | |
| Machine net weight | Kg | About 2800 | |
| Dimensions (L×W×H) | mm | 2600*2000*2000 | |
Machine configuration list
| Configuration | Type | Qty. | Brand | |
| Cnc system | GSK988T | 1 set | GSK | |
| Spindle motor | 11KW | 1 set | GSK | |
| Spindle unit | SQ200-282/5-3V | 1 set | Domestic | |
| Spindle bearings | NN3020K+MTM100/ NN3018K | 1 set each | Domestic | |
| Guide rail | X direct | RGH35CA2R680/725 | 1 set | Taiwan HIWIN / PMI |
| Z direct | RGH35CA2R1040/1120/1515 | 1 set each | Taiwan HIWIN / PMI | |
| Ball screw | X direct | 3210/703 | 1 set | Taiwan HIWIN / PMI |
| Z direct | 4010/965/1052/1429 | 1 set each | Taiwan HIWIN / PMI | |
| Screw bearings | 25TAC62/30TAC62 | 2 set each | Japan NSK | |
| Tool turret | TX-200-8T/TCS-100-8T | 1 set | Taixin/Taiwan Chengxin | |
| Automatic lubricating device | RBCLB-3ZK | 1 set | Domestic | |
| Cooling pump | 180W | 1 set | Domestic | |
| Hydraulic station | 1.5kw | 1 set | Domestic | |
| Hydraulic chuck | KT0-3/A2-6；KT0-3/A2-8 | 1 set | Domestic | |
| Chip conveyor | Chain chip removal (OPTIONAL) | 1 set | Domestic | |
Machine Tool Accuracy Standards
| Inspection item | Standard tolerance（mm） | |
| Periodic axial movement of the spindle | 0.005 | |
| Radial run out of the positioning cone of the spindle chuck | 0.005 | |
| Position accuracy | Repeat positioning accuracy A | ±0.005 |
| Diameter consistency | 0.01/150 | |
| Flatness | 0.025/φ300 | |
| Thread pitch product error | 0.010/100 | |
| Surface roughness | Ra1.6μm | |
Описание
маркер
Эта серия станков является зрелым продуктом, в основном экспортируемым компанией Dalian R&C Machinery Co, Ltd. Весь станок имеет компактную структуру, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу, и отличную точность удержания

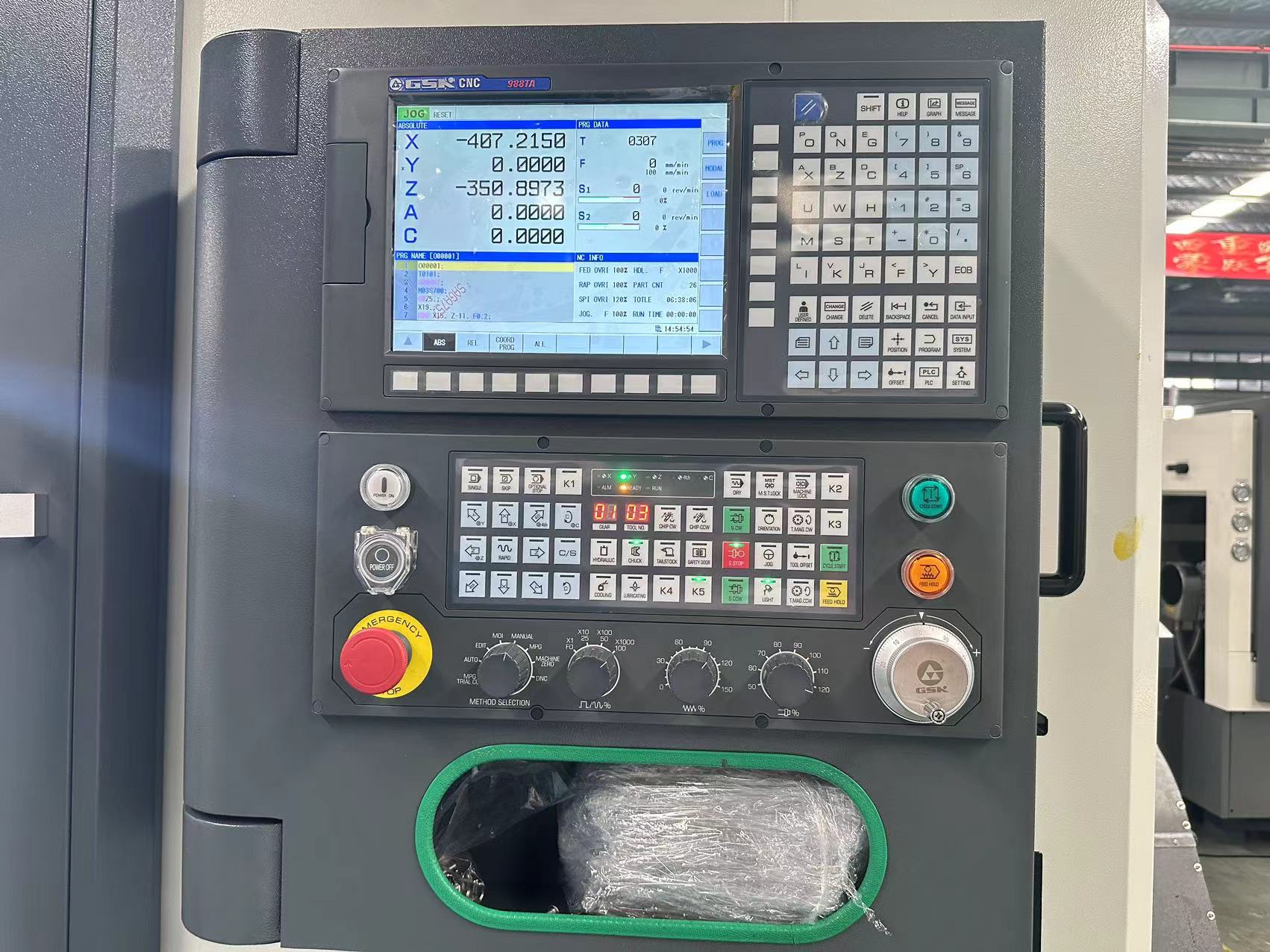

Стандарт для системы GSK988T Cnc
Опционально Siemens и Fanuc

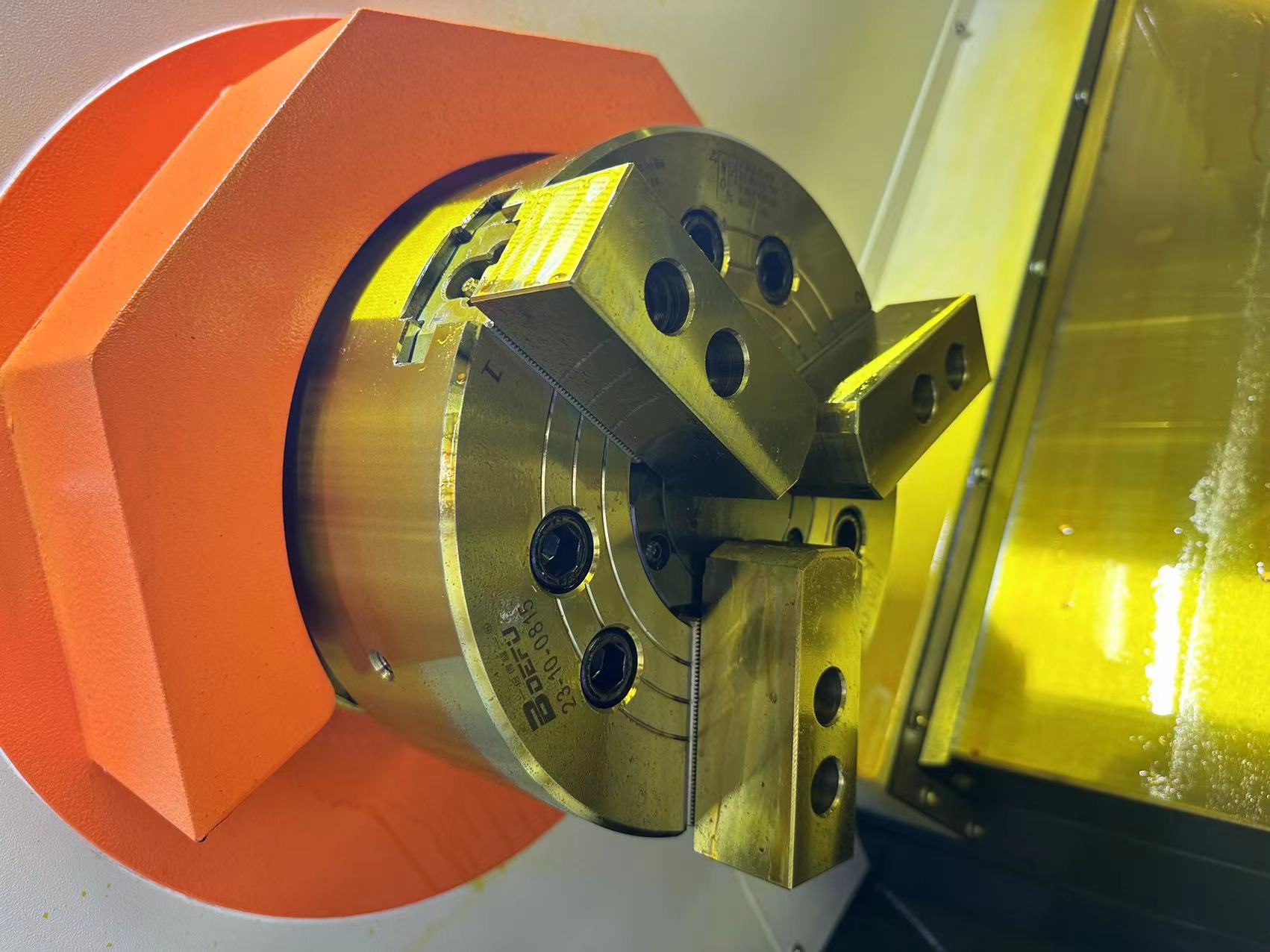

Стандартный 10-дюймовый зажимной патрон.

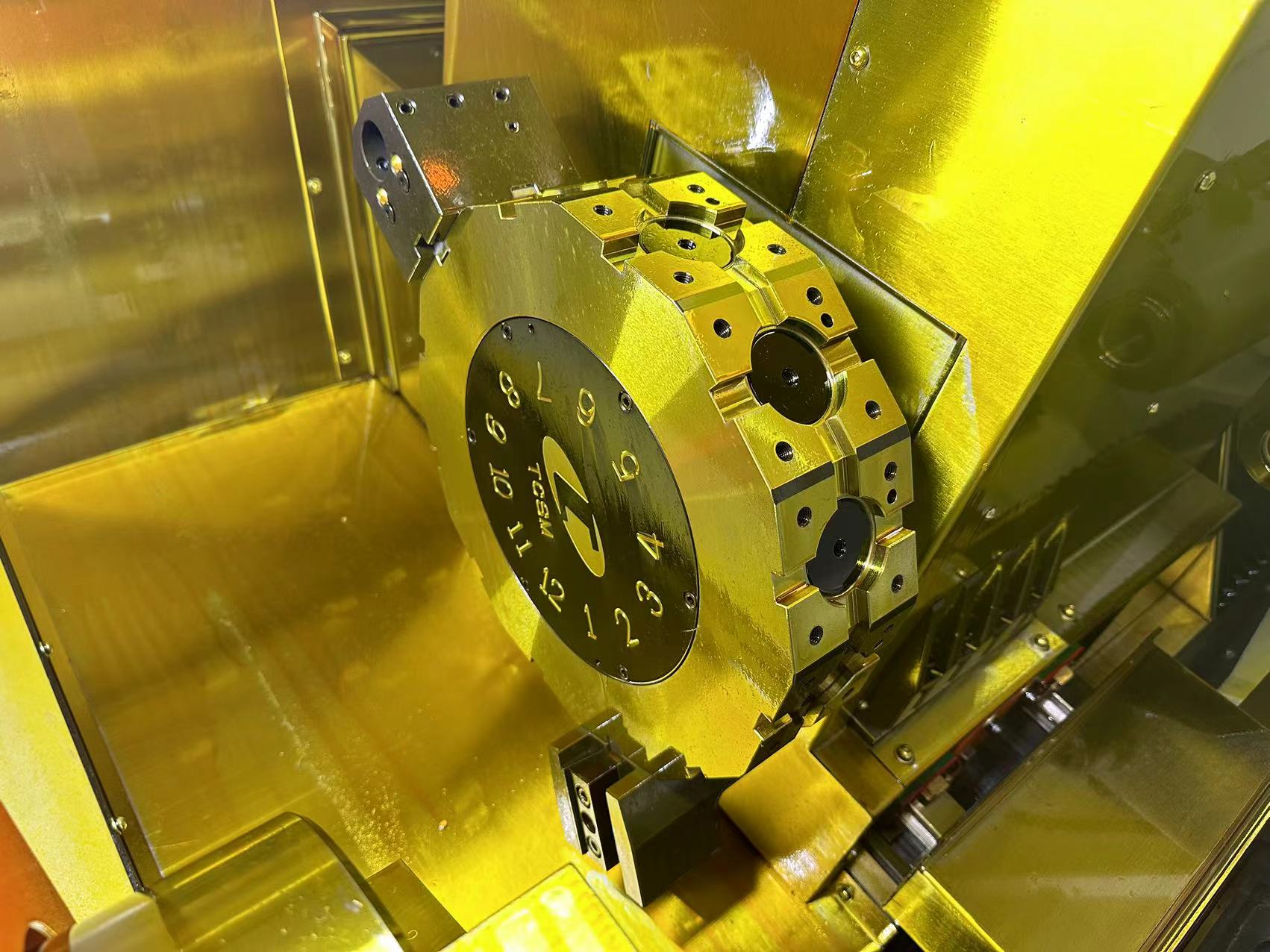

Стандартная гидравлическая башня на 8 станций, сервопривод – опционально.

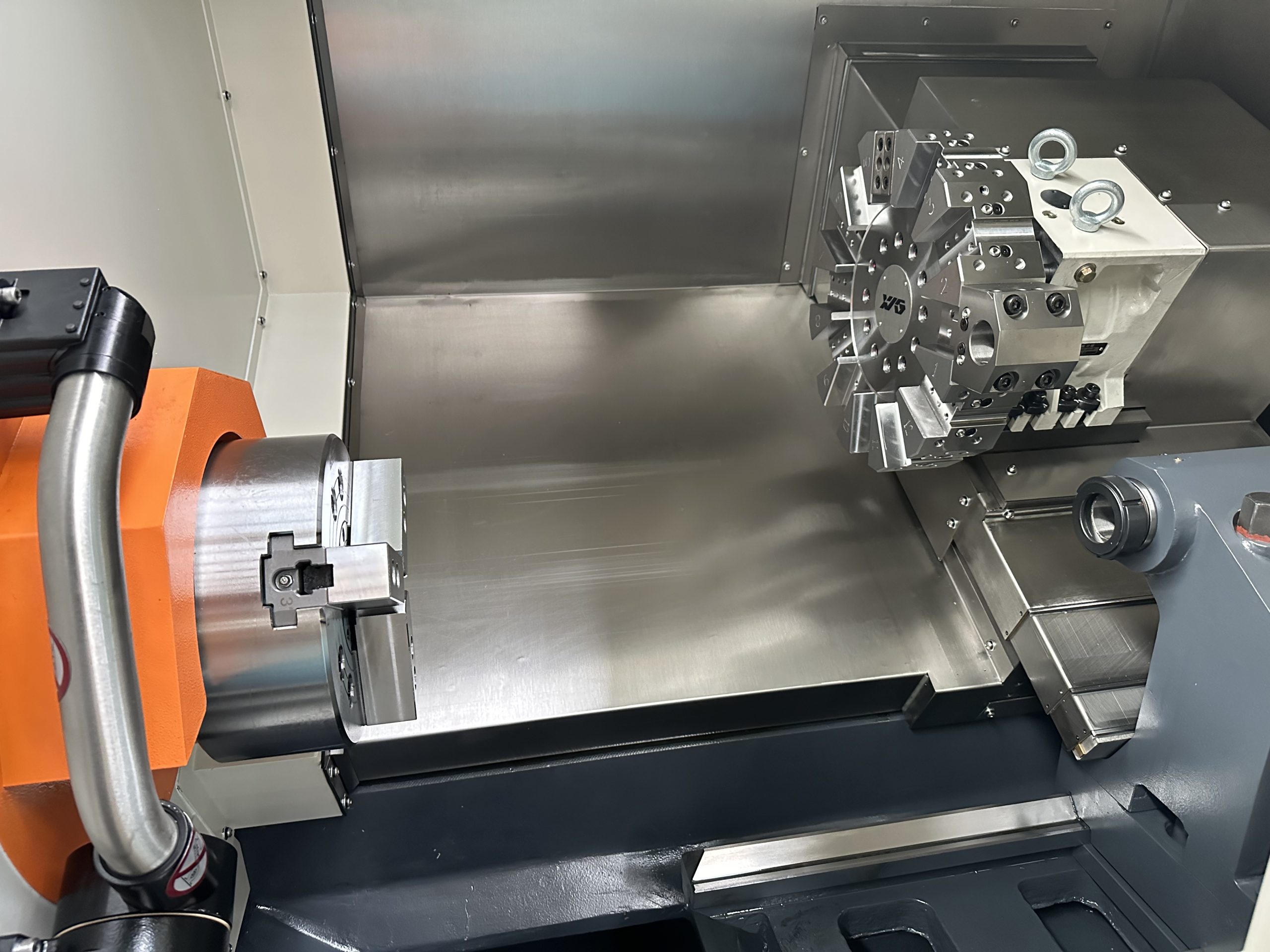

Станок имеет общую наклонную структуру станины 30° и оснащен высокоточными линейными роликовыми направляющими Тайвань с предварительной нагрузкой. Станок имеет высокую точность позиционирования и плавное удаление стружки, подходит для высокоскоростной и высокоточной обработки.
