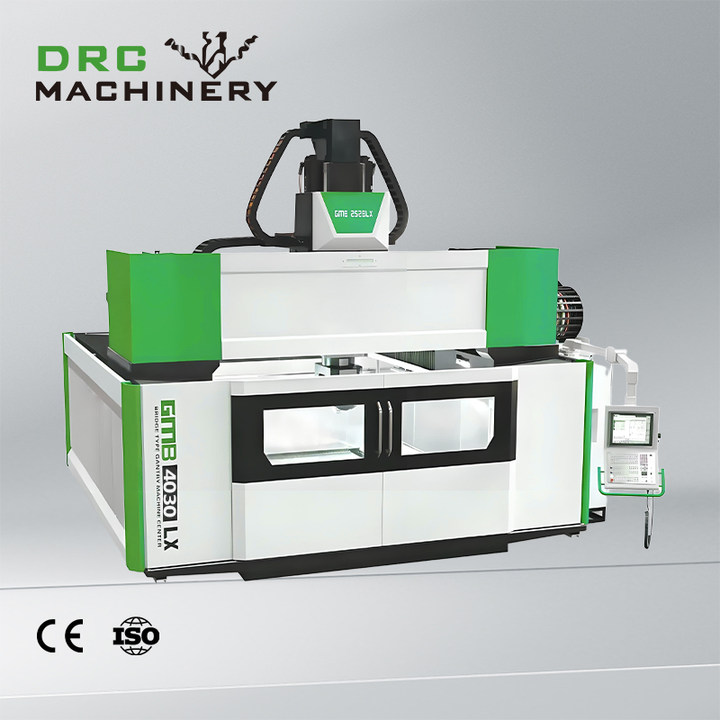

Пятиосевой мостовой обрабатывающий центр с портальной конструкцией GMB4030LX
-
Токарный станок с ЧПУ с наклонной станиной TCK46A
-
Интегральная карбидная универсальная фреза твердость обработки стали ≤ HRC45 обработки нержавеющей стали Диаметр 3-20
-
Высококачественный обрабатывающий центр VMC855
-
Пятиосевой мостовой портальный обрабатывающий центр GMB2520LX
-
Токарный станок с ЧПУ TCK50A
-
Вертикальный токарный станок C/CK5116
-
CK6140 Токарный станок с ЧПУ
-
HT6L Профессиональный металлообрабатывающий центр с высокой жёсткостью
-
MVL1270 4-осевой автоматический вертикальный обрабатывающий центр с ЧПУ, высокопроизводительный двигатель, система управления Fanuc/Siemens
-
Высокопроизводительный 4-осевой вертикальный фрезерный центр с ЧПУ CMV1160
Токарный станок с ЧПУ с косой станиной TCK36A
Эта серия станков является зрелым продуктом, в основном экспортируемым компанией Dalian R&C Machinery CO.,LTD. Все станки имеют компактную структуру, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу, а также отличную точность.
Описание
маркер
Система ЧПУ
Стандарт для системы ЧПУ GSK980TC3
Опционально:
Siemens и Fanuc

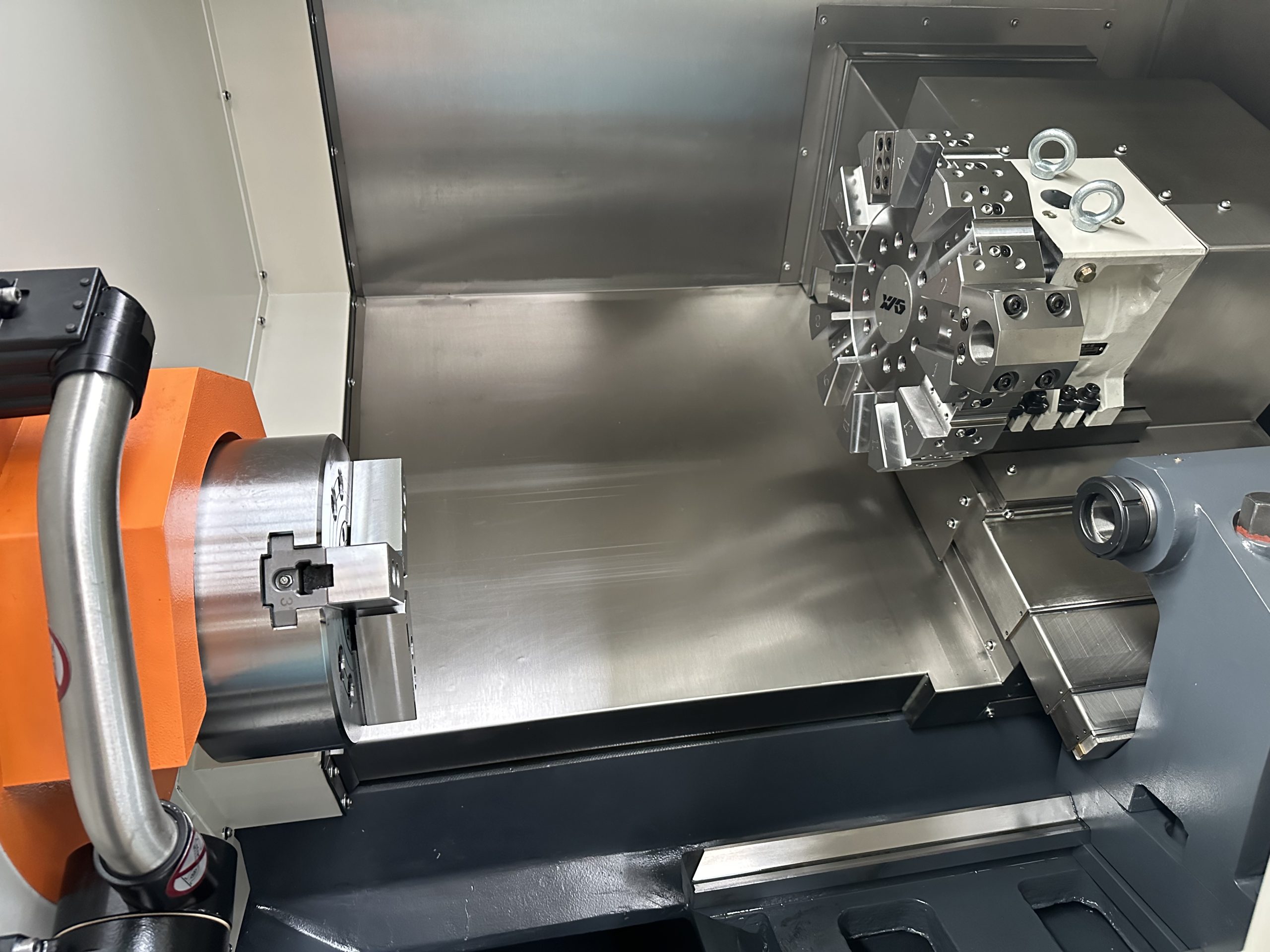

Токарный станок с ЧПУ с наклонной станиной турельного типа：.
Станок имеет общую наклонную станину 30°) и оснащен высокоточными линейными роликовыми направляющими Тайваня с предварительной нагрузкой. Станок имеет высокую точность позиционирования и плавное удаление стружки, подходит для высокоскоростной и высокоточной обработки.
Шпиндель：
Высокоточный шпиндельный узел и шпиндельная коробка точно собраны.
Применяются высокоточные подшипники шпинделя и шпиндель с прецизионной сборкой и динамическим испытанием баланса для обеспечения высокой точности, низкого шума и сильной жесткости шпинделя.

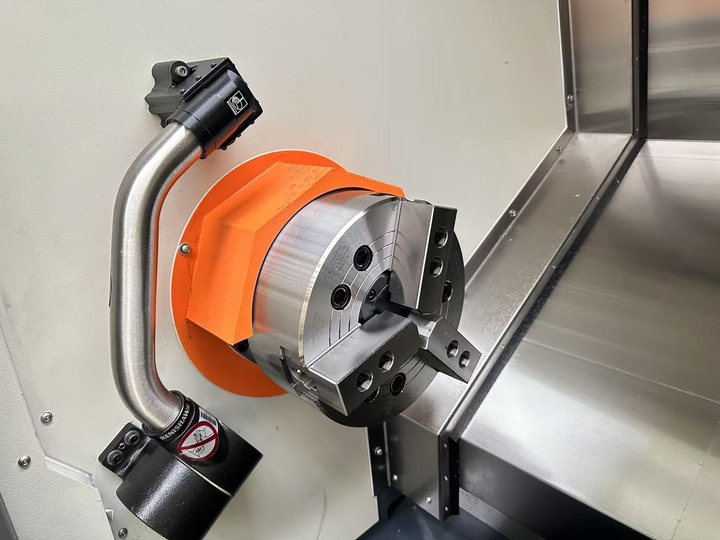

Патрон：
Клиновидный патрон со сквозным отверстием может быстро зажимать и освобождать заготовку под действием гидравлического давления, с высокой скоростью зажима и высокой точностью.
Стандартный 8-дюймовый патрон.
Technical parameters
| Parameters | Unit | TCK36A | |
| Max. turning diameter on the bed | mm | Φ360mm | |
| Max. turning diameter of the slide | mm | Φ140mm | |
| Top distance | mm | 350 | |
| Max. disc machining diameter | Φ360mm | ||
| Max. turning length | mm | 300 | |
| Spindle end type | A2-5 | ||
| Spindle bore diameter | mm | Φ48 | |
| Bar diameter | mm | Φ41 | |
| hydraulic chuck | mm | 6 inch | |
| Hydraulic chuck pull rod through hole | mm | Φ40 | |
| Guide rail form | Wire guide rail | ||
| Spindle limit speed | rpm | 4000 | |
| Tailstock sleeve diameter | mm | Φ65 | |
| Tailstock sleeve inner hole taper | No | Mosh 4# | |
| Tailstock sleeve travel | mm | 60 | |
| tailstock form | Manual | ||

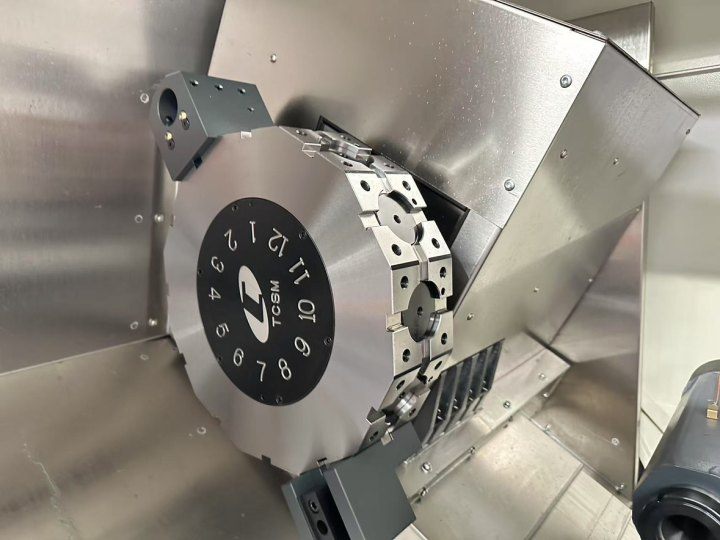

| Tool turret | Station | 8 | |
| Tool square size | mm | 20×20 | |
| Screw model | X direction | mm | 2810 |
| Z direction | mm | 3210 | |
| Guide rail model | X direction | mm | MSR30S2SSF1A+R960 |
| Z direction | mm | MSR30S2SSF1+R630 | |
| X/Z motor torque | N.M | 6/6 | |
| X/Z rapid traverse speed | m/min | 24/24 | |
| X travel | mm | 185 | |
| Z travel | mm | 350 | |
| Min. setting unit | mm | 0.001 | |
| Main motor power | KW | 5.5 | |
| Total power | KW | 9 | |
| Machine net weight | Kg | About 2400 | |
| Dimensions (L×W×H) | mm | 2200x1610x1850 | |
Machine configuration list
| Configuration | Type | Qty. | Brand | |
| Cnc system | GSK980TC3 | 1 set | GSK | |
| Spindle motor | ZJY208A-5.5BL-B35Y1 | 1 set | GSK | |
| Spindle unit | SQ140-300-4-3V | 1 set | Domestic | |
| Spindle bearings | Front：2-7015AC | 1 set | Domestic | |
| Behind：2-7013AC | ||||
| Guide rail | X direction | MSR30S2SSF1A+R960 | 1 set | Taiwan HIWIN / PMI |
| Z direction | MSR30S2SSF1+R630 | 1 set | Taiwan HIWIN / PMI | |
| Ball screw | X direction | 2810 | 1 set | Domestic |
| Z direction | 3210 | 1 set | Domestic | |
| Screw bearings | 25TAC62 | 1 set | Domestic | |
| Tool turret | Hydraulic: TX-120A-8T | 1 set | Taixin/Sanhe | |
| Servo: SH63820-R | ||||
| Automatic lubricating device | RBCLB-3ZK | 1 set | Domestic | |
| Cooling pump | PMY-50A-4 | 1 set | Domestic | |
| Hydraulic station | SDPLT-02-3W-55L-TCK36A | 1 set | Domestic | |
| Hydraulic chuck | 6 inch hollow | 1 set | Domestic | |
| Chip conveyor (Optional) | Chain chip removal | 1 set | Domestic | |
связаться с нами
Сопутствующие популярные продукты

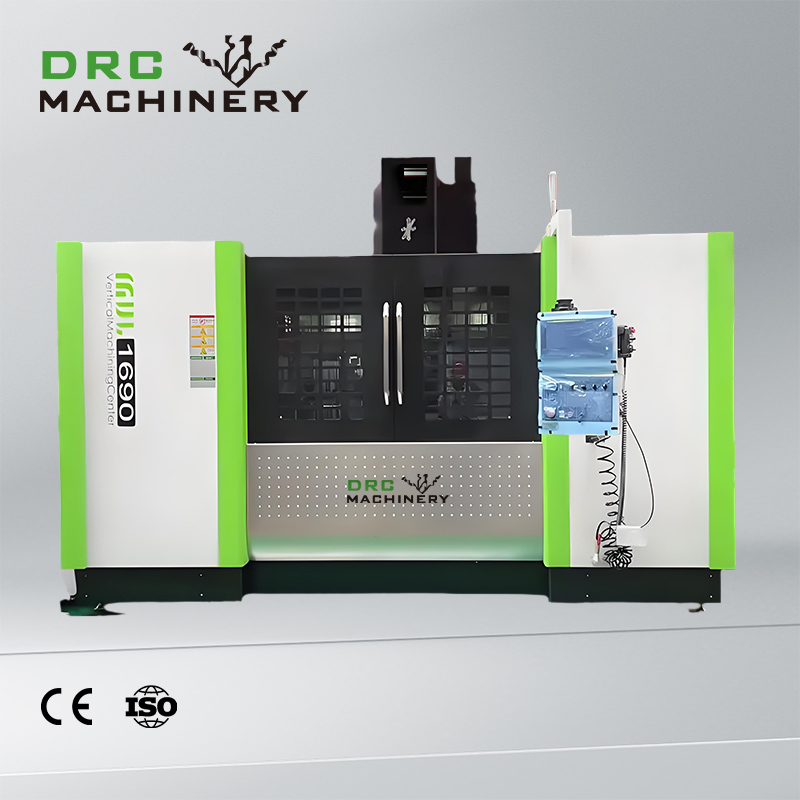

Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1690 с системой управления Fanuc
Высокая точность и достоверность: благодаря точности позиционирования 0,012 мм и повторяемости 0,008 мм вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1690 идеально подходит для прецизионной обработки. Универсальность: эта машина разработана как универсальная и может удовлетворить потребности различных отраслей промышленности, таких как мастерские по ремонту машин, производственные предприятия, розничная торговля, строительство, энергетика и горнодобывающая промышленность, а также металлообработка. Гибкость и эффективность: диапазон скоростей вращения шпинделя от 10 до 6000 об./мин. м и скоростью подачи 1–7000 мм/мин, этот станок может эффективно обрабатывать широкий спектр материалов и решать широкий спектр задач по обработке. Прочная конструкция: конструкция станка рассчитана на длительный срок службы, максимальная нагрузка на стол составляет 2000 кг, а прочная конструкция обеспечивает надежную работу. Комплексная гарантия и поддержка: на этот продукт распространяется гарантия сроком на 1 год, включая покрытие основных компонентов, а также отчет о механических испытаниях и видеозапись выходного осмотра для дополнительного спокойствия.

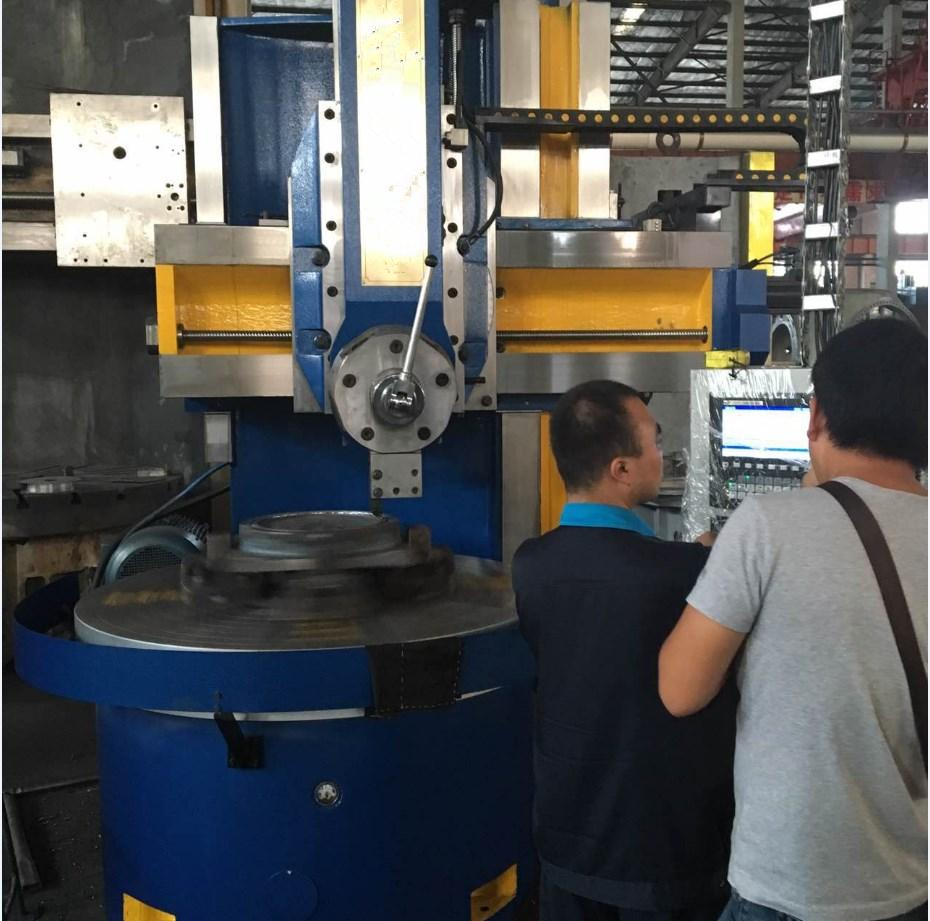

Вертикальный токарный станок C/CK5116
No. Parameters Unit C/CK5120 1 The largest vertical tool rest turning diameter mm 1600 2 Ram head turning largest diameter mm 1400 3 The workbench diameter mm 1400 4 The artifact max.height mm 1200 5 The largest workpiece weight ton 5 6 Table speed range r/min 5-160 7 Series 16/stepless 8 Ram head feeding range kg 0.8-86 9 series 12/stepless 10 Vertical tool rest max. cutting force kg 2500 11 Ram head max. cutting force kg 2000 12 The total cutting force kg 4000 13 Max.torque kg/m 2500 14 Vertical tool rest schedule mm 916 15 Vertical mm 800 16 Ram head trip mm 630 17 vertical mm 900 18 Beam trip mm 650 19 Ram head fast moving beam speed mm/min 1.8 20 beam lifting speed mm/min 0.44 21 Tool rod cross section size(width x height) mm 30×40 22 Main motor power kw 30 23 Machine tool appearance size(L x W x H) mm 2600x2665x3528 24 Machine weight kg 12500 No. Name Note Quatity 1 stand column 1 2 Gearbox 1 3 Worktable 1 4 Feeding box 2 5 Beam 1 6 Vertical tool rest 2 7 Beam lifting mechanism 1 8 Hydraulic control gear 1 9 Main motor 1 10 Hang button station 1 11 chuck jaw 4 12 Technical documents 13 Operating manual 1 14 Certificate of compliance 1 15 Packing list 1 16 Tool set 2 17 Foundation bolt M24X500 14 18 Chuck wrench 24; QIS92–3 1 19 Square socket wrench 22; QIS92–8 1 20 Adjust the pad iron 240MM 14
DHM63 горизонтальный обрабатывающий центр двойной рабочий стол фрезерная машина с чпу на
DHM63 горизонтальный обрабатывающий центр двойной рабочий стол фрезерная машина с чпу на продажу
Станок для сверления глубоких отверстий
High Quality Deep Hole Gun Drilling Machine RC2135 BTA Deep Hole Drilling and Boring Machine for Blind Hole
Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1890 с системой управления Fanuc
Высокая точность и достоверность: благодаря точности позиционирования 0,012 мм и повторяемости 0,008 мм вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1890 идеально подходит для прецизионной обработки. Универсальность: эта машина разработана как универсальная и может удовлетворить потребности различных отраслей промышленности, таких как мастерские по ремонту машин, производственные предприятия, розничная торговля, строительство, энергетика и горнодобывающая промышленность, а также металлообработка. Гибкость и эффективность: диапазон скоростей вращения шпинделя от 10 до 6000 об./мин. м и скоростью подачи 1–7000 мм/мин, этот станок может эффективно обрабатывать широкий спектр материалов и решать широкий спектр задач по обработке. Прочная конструкция: конструкция станка рассчитана на длительный срок службы, максимальная нагрузка на стол составляет 2500 кг, а прочная конструкция обеспечивает надежную работу. Комплексная гарантия и поддержка: на этот продукт распространяется гарантия сроком на 1 год, включая покрытие основных компонентов, а также отчет о механических испытаниях и видеозапись выходного осмотра для дополнительного спокойствия.

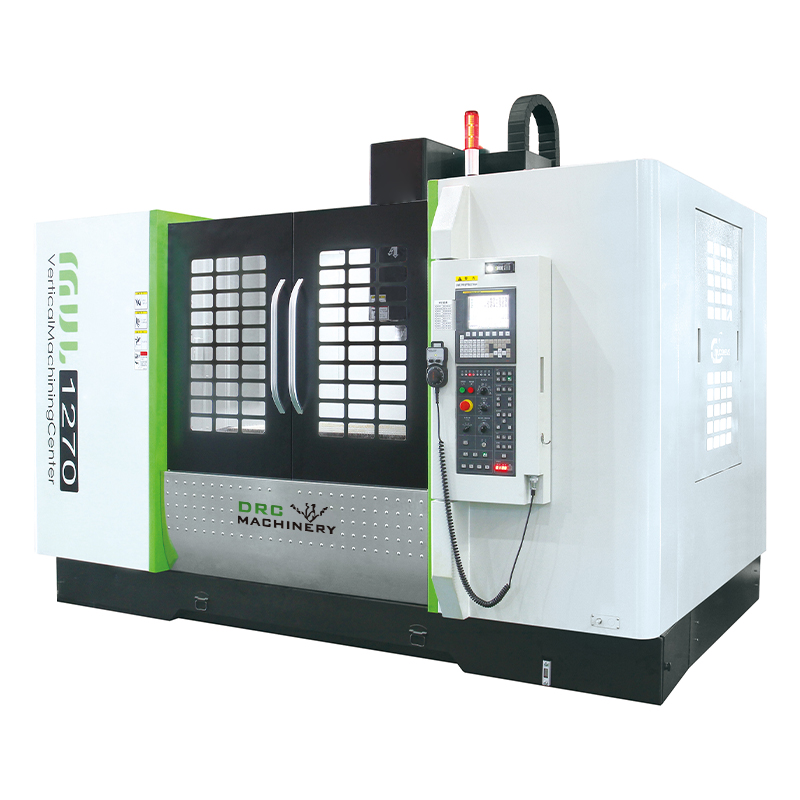

MVL1270 4-осевой автоматический вертикальный обрабатывающий центр с ЧПУ, высокопроизводительный двигатель, система управления Fanuc/Siemens
