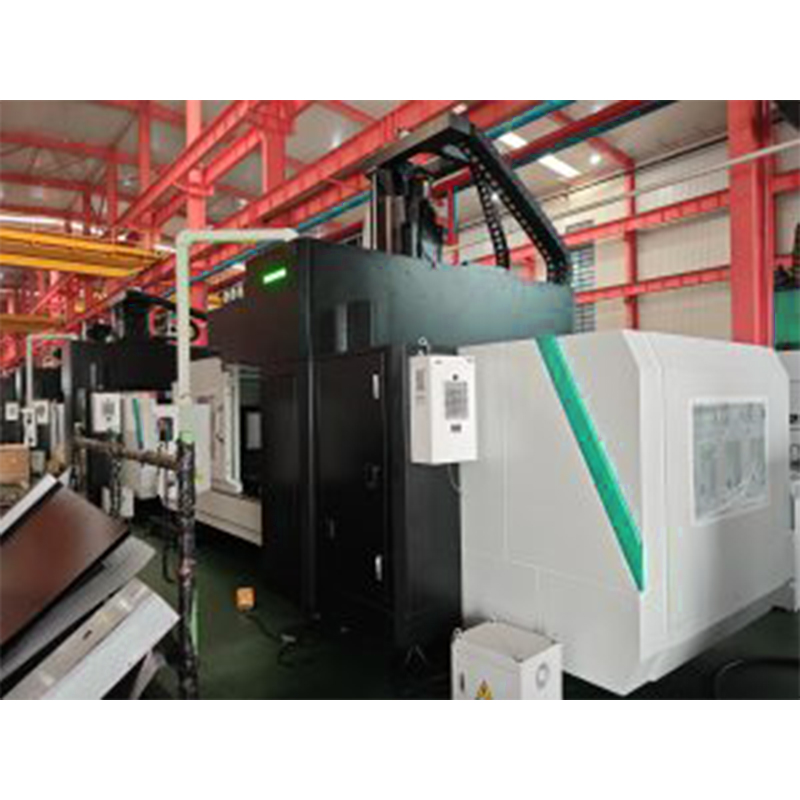

Портальный обрабатывающий центр GMF2716
СТАНДАРТНЫЕ ФУНКЦИИ СИСТЕМЫ:
- Функция ЧПУ
Минимальное разрешение: 1 мкм
Максимальная скорость движения: 12/12/10 м/мин.
Линейная, круговая, винтовая интерполяция
Автоматическое управление ускорением и замедлением
Возврат к контрольной точке
Настройка системы координат
MDI-функция
М, С, Т функции
Фиксированный цикл фрезерования
- Программирование ЧПУ
Минимальная единица программирования: 0.001 мм, 0.001 градус
Максимальный размер программы: 99999.999
Метрическое/британское программирование
Абсолютное/относительное командное программирование
Программирование макросов
Вызов подпрограммы
Выбор самолета
Настройка системы координат заготовки
Настройка локальной системы координат
Вращение координат, масштабирование, зеркальное отображение
- Редактирование
Редактирование фона
Найти и заменить персонажа
Удаление и копирование файлов
- Дисплей
Функция китайского меню
Графический дисплей
Отображение состояния
Отображение текущего местоположения
Программный дисплей
Отображение ошибки программы
Отображение ошибки операции
Дисплей тревоги
Отображение настроек оси
Скорость вращения шпинделя
Функция самодиагностики
- Функция интерполяции
Линейная интерполяция, до четырех осей
Круговая интерполяция
Спиральная интерполяция
- Компенсация инструмента
Компенсация длины инструмента
Компенсация радиуса инструмента
- Операция

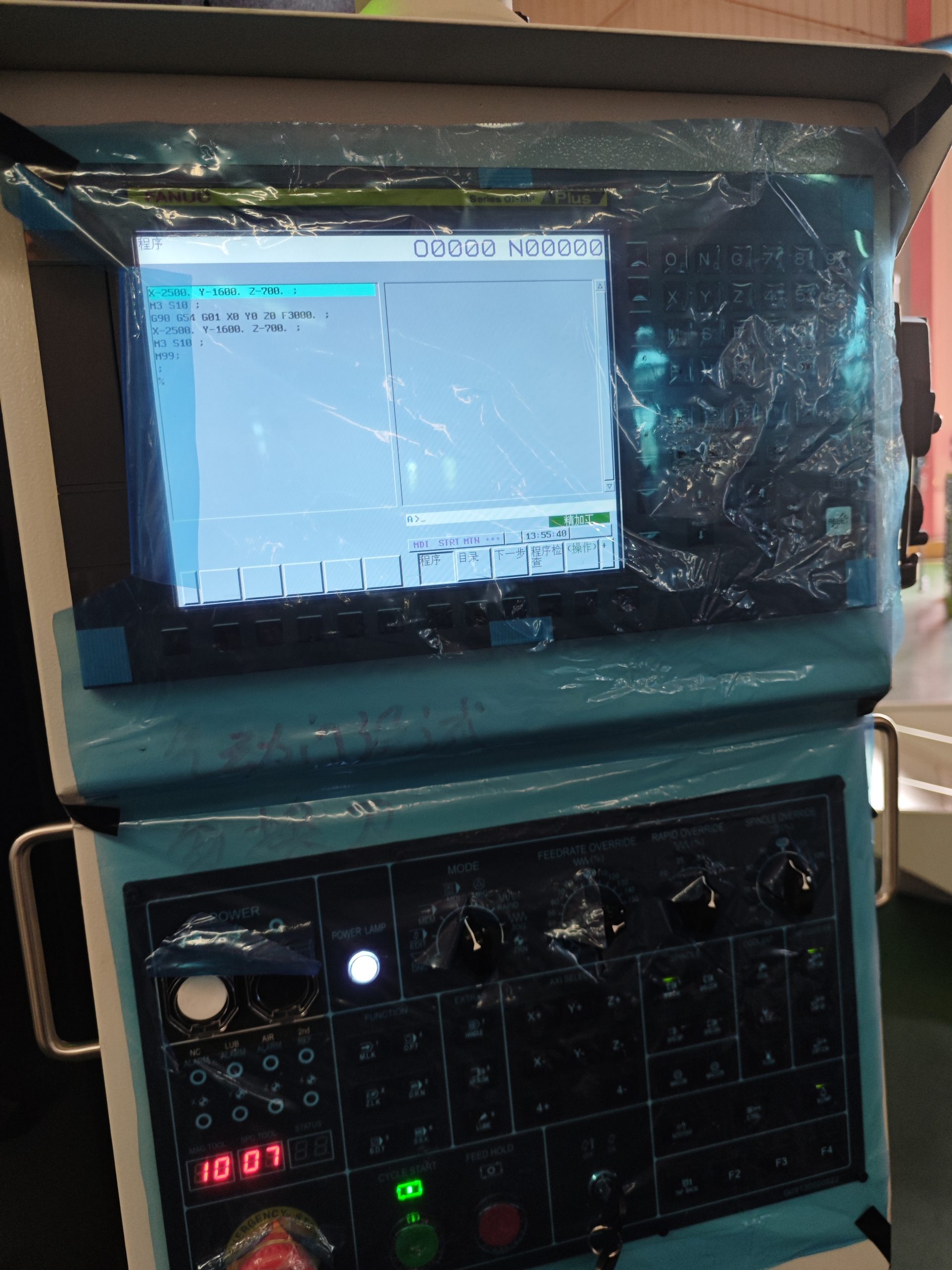

8.4-дюймовый цветной ЖК-дисплей
Портативное устройство
- Метод работы
Автоматический
Один сегмент
МДИ
Бег трусцой
Ступенчатая инкрементальная подача
Ручная пошаговая подача
Ручной/автоматический возврат в референтную точку
Подача
Пробный прогон
- Функция оси подачи
Коррекция подачи от 0% до 150%
Быстрая регулировка переключения передач 0%, 25%, 50%, 100%
- Функция шпинделя
Скорость шпинделя: можно контролировать с помощью ПЛК
Регулировка шпинделя 50%—120%
- Другие функцииУсловия монтажа
Интерфейс связи RS232-C
Функция защиты программы
Описание
маркер

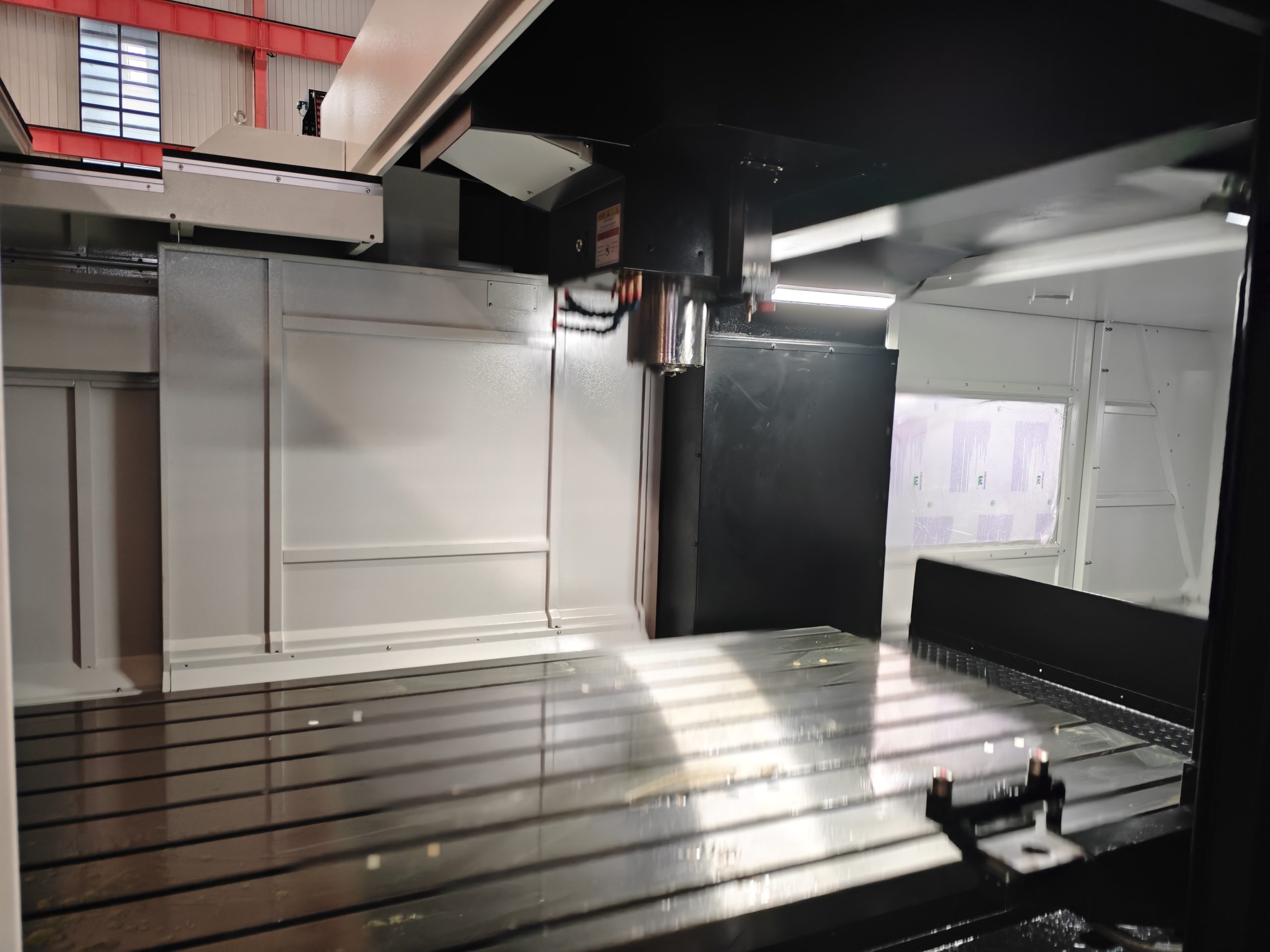

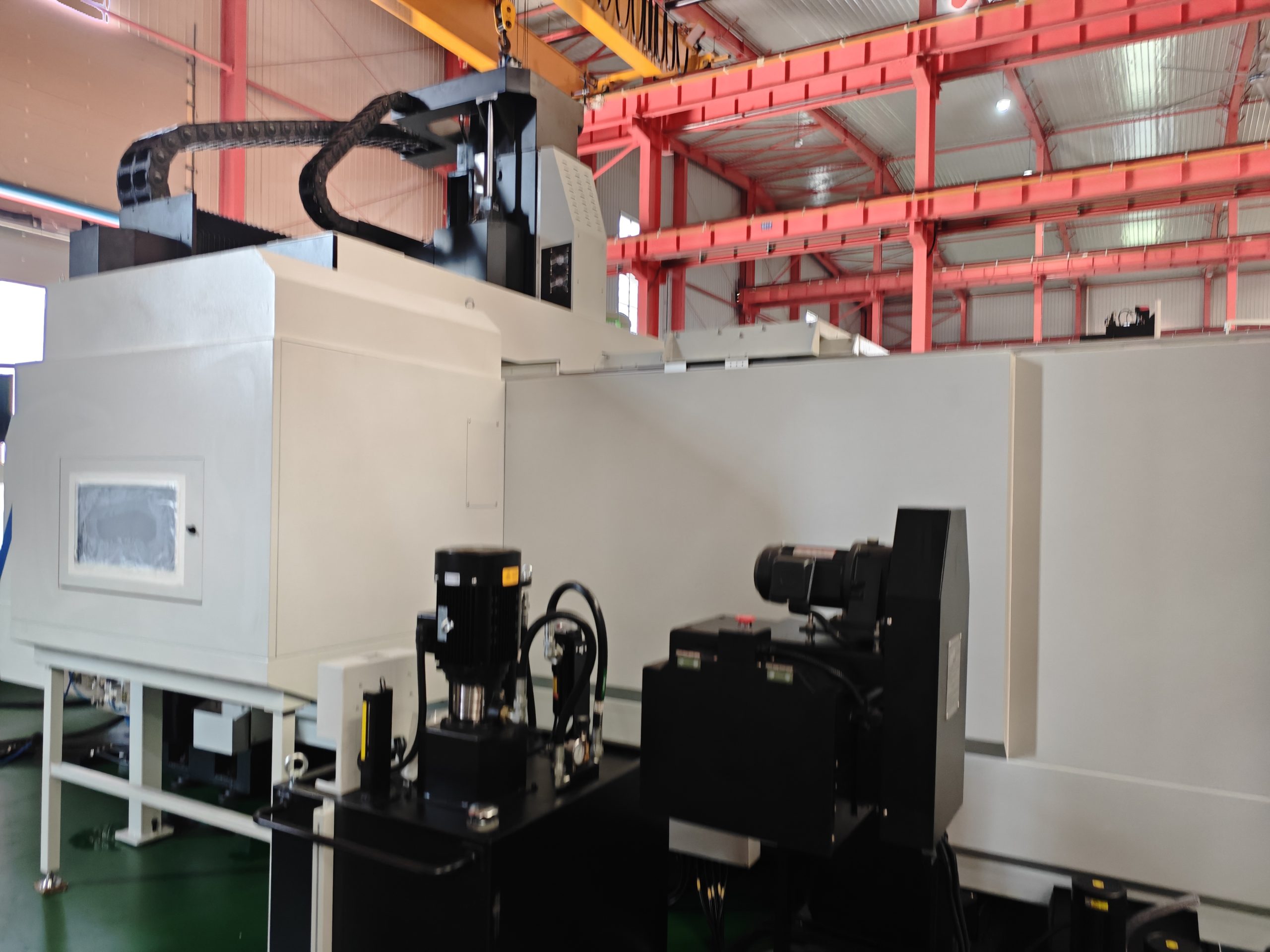

Унаследовав преимущества традиционных портальных станков, такие как сильная жесткость основной рамы, симметричная структура и высокая стабильность, этот станок внедряет передовую международную концепцию динамической жесткости и оптимизирует конструкцию подвижных частей. Станок имеет высокий крутящий момент и хорошие характеристики быстрого отклика, что подходит для автомобильной промышленности, производства пресс-форм, скобяных изделий и других областей обработки машин.
| Модель станка | GMF2716T | Ед. | |

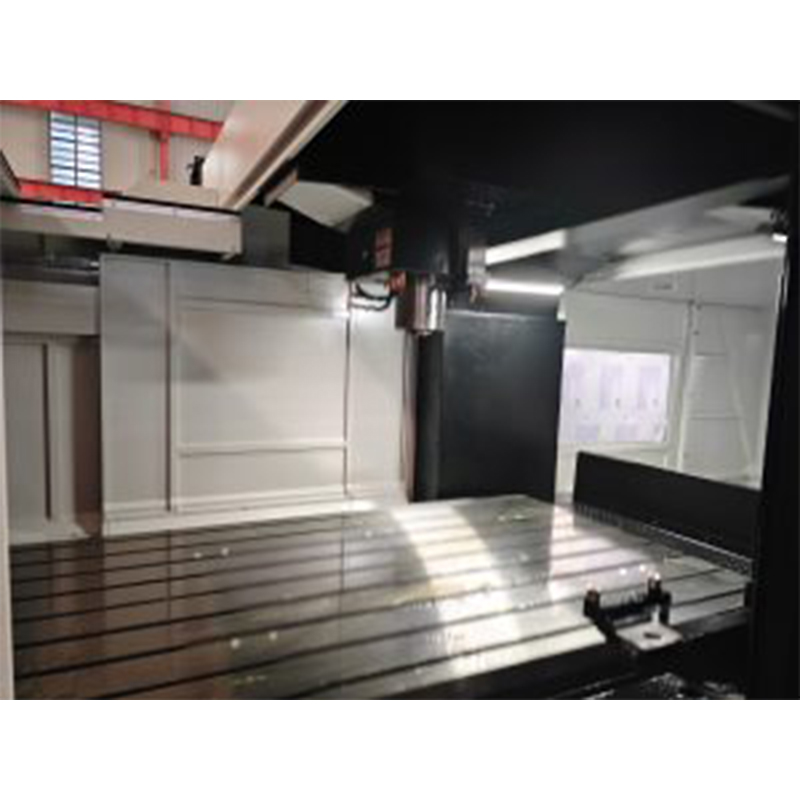

| Рабочий стол | Размер рабочего стола(Д*Ш) | 2700X1400 | mm |
| Ширина портала | 1600 | mm | |
| Макс.нагрузка рабочего стола | 10 | T | |
| Ширина T-Паз | 9-22×155 | mm | |
| Диапазон обработки | Перемещение X | 2500 | mm |
| Перемещение Y | 1600 | mm | |
| Перемещение Z | 900 | mm | |
| Расстояние от торца шпинделя до стола | 150-1050 | mm | |
| Шпиндель | Модель с коническим отверстием | BT50 | |
| Спецификация тягового шпильки | P50T-1-MAS403(45°) | ||
| диапазон вращения | 10-6000 | rpm | |
| Система масляного охлаждения | |||
| Подача | Диапазон скорости подачи работы | 7 | m/min |
| Быстрое перемещение X | 12 | m/min | |
| Быстрое перемещение Y | 12 | m/min | |
| Быстрое перемещение Z | 10 | m/min | |
| Система ЧПУ | FANUC Oi MF (5) | ||
| Конфигурация двигателя | X | βiS40 | |
| Y | βiS40 | ||
| Z | βiS40B | ||
| Шпиндельный двигатель | βilP30 | ||
| Технические характеристики направляющих шин | Ось X | Линейная направляющая с роликами 2-55# | - |
| Ось Y | - | ||
| Ось Z | Прямоугольный рельс | - | |
| Технические характеристики подшипников | Ось X | 50TAC100B | - |
| Ось Y | 50TAC100B | - | |
| Ось Z | 40TAC90B | - | |
| Ось X | 63 | ||
| Характеристики трехосевого винта (XYZ) | Ось Y | 63 | |
| Ось Z | 50 | ||
| Размер | Около 6970×4000×4565
(Высшая точка путешествия) |
mm | |
| Вес | Около 22 | T | |
О компании
Гарантия качества / Всемирное признание / Высокие технологии
DRC machinery— это компания, которая неизменно посвящает свою деятельность области металлообработки. Мы специализируемся на проектировании, разработке, производстве, продаже и послепродажном обслуживании высококачественных китайских станков. Следуя пути интеграции производства и торговли, мы чувствуем пульс времени, постоянно внедряем инновации и предоставляем клиентам по всему миру продукцию и услуги первоклассного качества.
Гарантия качества
На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
Всемирное признание
Продукция DRC Machinery экспортируется в более чем 180 стран и регионов по всему миру
и установила сотрудничество с более чем 2500
клиентов. DRC Machinery предоставляет клиентам комплексные
услуги и универсальные решения.
Продукция DRC Machinery экспортируется в более чем 180 стран и регионов по всему миру
и установила сотрудничество с более чем 2500
клиентов. DRC Machinery предоставляет клиентам комплексные
услуги и универсальные решения.
связаться с нами
Сопутствующие популярные продукты
Вертикальный токарный станок C/CK5112
C/CK5112 в основном состоит из верстака, основания верстака, колонны, поперечной балки и вертикального подручника. Основные части этого станка изготовлены из чугуна HT250 с использованием технологии смоляного песка и состарены после грубой обработки (искусственное старение и вибрационное старение). Качество литья надежное и не имеет трещин, пор, усадочных раковин или белой литой структуры. Отливка имеет стабильную структуру после искусственного вибрационного старения, что обеспечивает стабильность станка во время использования. Сертификат качества продукции содержит отчет об анализе химического состава расплавленного чугуна, отчет о термической обработке и кривую зависимости температуры от времени термической обработки.
Немецкий малогабаритный токарный станок с ЧПУ HT2
Германия Токарный станок для резки металла Хобби Мини Китай Двигатель Наклонная кровать Токарный станок с ЧПУ для продажи
HT3-Высокоточный станок с ЧПУ
Точность, эффективность, надёжность — HT3 ЧПУ станок для умного производства! 1. Высокая точность и производительность HT3 обеспечивает точность до 0.008 мм и быстрые перемещения до 30 м/мин, что увеличивает эффективность. 2. Многофункциональность С 8-местным инструментальным станком и опциональной задней бабкой для обработки деталей до 340 мм. 3. Надёжность и интеграция Высококачественные компоненты и система управления FANUC обеспечивают стабильную работу и низкие затраты на обслуживание.
CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр
CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр
VMC1680 Большой обрабатывающий центр
Мощный шпиндель: скорость до 8000 об/мин, мощность 15 кВт для эффективной обработки. Увеличенная рабочая зона: стол 1700×800 мм, грузоподъемность 1500 кг, подходящий для крупных деталей. Высокая точность: точность позиционирования ±0.008 мм, повторяемость ±0.005 мм. Быстрая смена инструмента: время смены — 1.8 секунды, повышая производительность. Гибкость в конфигурации ЧПУ: поддержка FANUC, SIEMENS, GSK для широкого выбора. Опции для 4-й и 5-й оси: расширенные возможности обработки для сложных задач.
HT6L-Высокоточный станок с ЧПУ
HT6L ЧПУ станок — Откройте новые горизонты обработки с передовыми технологиями! 1. Высокая точность и производительность Точность до 0.005 мм и скорость перемещения до 30 м/мин для эффективной обработки. 2. Многофункциональность 12-местная серво-револьверная головка и гидравлическая задняя бабка для обработки деталей до 500 мм. 3. Надёжность и экономичность Качественные компоненты от мировых брендов (FANUC, SAUTER) для долговечности и минимальных затрат на обслуживание.
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B оснащен системой FANUC 0i MF, корпусом из высокопрочного чугуна и сверхпрочными направляющими и винтами, скоростью вращения шпинделя 2000 об/мин, высоким крутящим моментом. Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B имеет ход по осям X/Y/Z 3000/2500/1500 мм, грузоподъемность рабочего стола 15 тонн и точность позиционирования 0,015 мм. Подходит для областей обработки тяжелого оборудования, таких как энергетика и судостроение. Предоставляется годовая гарантия и профессиональное обучение для обеспечения эффективного и точного производства.
Высококачественный обрабатывающий центр VMC1160
Высокая жёсткость и стабильностьПрочное литьё из чугуна HT300 и 8 анкерных точек обеспечивают устойчивость к вибрациям и стабильную работу при тяжёлых нагрузках. Высокая точность и производительностьПрецизионные компоненты (HIWIN, OKADA, KENTURN) и скорость до 36 м/мин с точностью позиционирования ±0.008 мм. Гибкость и опцииКонфигурация ЧПУ (FANUC, SIEMENS, GSK) и поддержка 4-й/5-й оси, СОЖ через шпиндель, щупы RENISHAW.

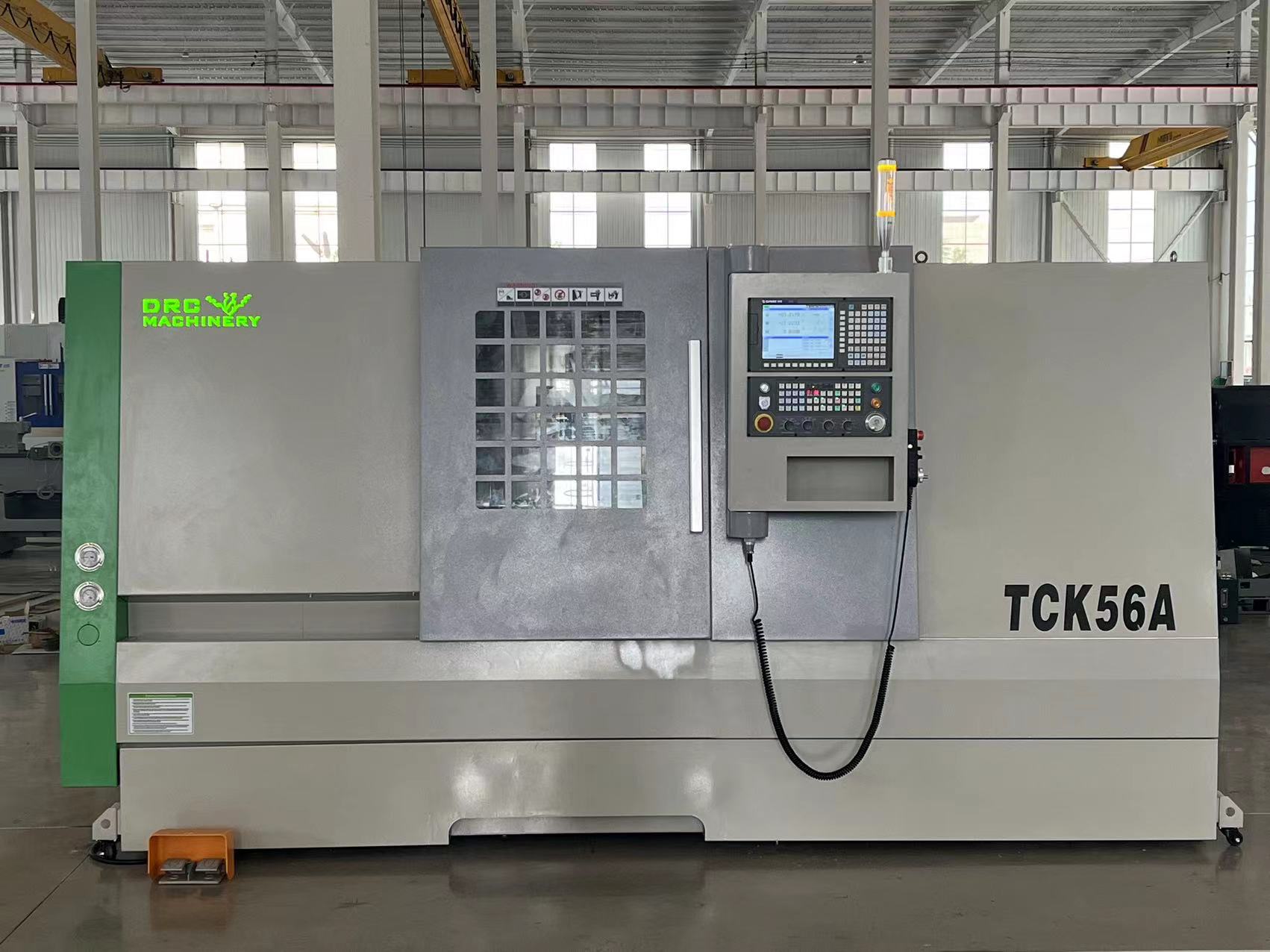

Токарный станок с ЧПУ и наклонной станиной TCK56A
① Конструкция наклонной станины 45°: Линейная роликовая гайка из Тайваня с предварительной нагрузкой, точность позиционирования ±0,004 мм, эффективность отбрасывания стружки +35%② Шпиндель высокой точности: Подшипники P4 + динамическая балансировка, вибрация ≤0,002 мм, жесткость +25%, шум <63 дБ③ Гидравлический патрон: 10-дюймовый клиновидный (стандарты JIS/TW), закаленная поверхность, усилие зажима 120 кН④ Револювер: 8-размерный гидравлический (серво по выбору), время замены инструмента 0,15 с, повторная точность ±0,0015 мм⑤ Трансмиссия: Шариковый винт (качество C5), линейная гайка, скорость перемещения 50 м/мин, точность подачи ±0,002 мм⑥ Автоматическая смазка: Централизованная система Hegu (Япония), контроль давления + регулируемый цикл⑦ Задняя бабка: Гидравлическая, регулируемое усилие до 10 МПа, для обработки тяжелых валов⑧ ЧПУ: Стандарт GSK988T (Siemens/Fanuc по выбору), поддержка kombinенной обработки, AI-компенсация инструмента
Вертикальный обрабатывающий центр CMV1160E
CMV1160 Высокопроизводительный 4-осевой вертикальный фрезерный центр с ЧПУ Выберите двигатель большого размера, чтобы обеспечить эффективную производительность оборудования. Пылезащитная конструкция направляющего стержня подшипника увеличивает срок службы. Оптимизируйте защиту магазина инструментов для повышения ремонтопригодности.

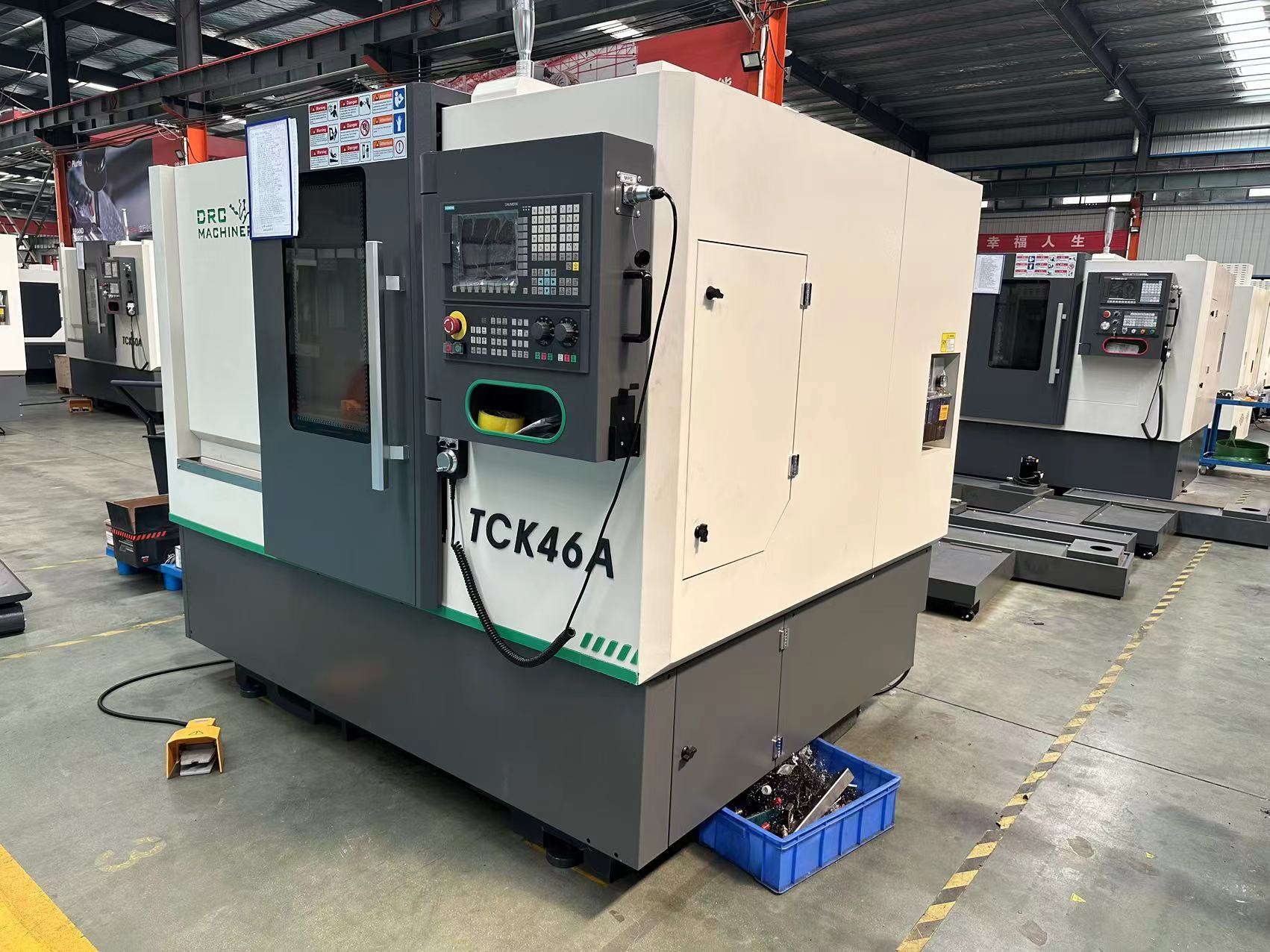

Токарный станок с ЧПУ и наклонной станиной TCK46A
