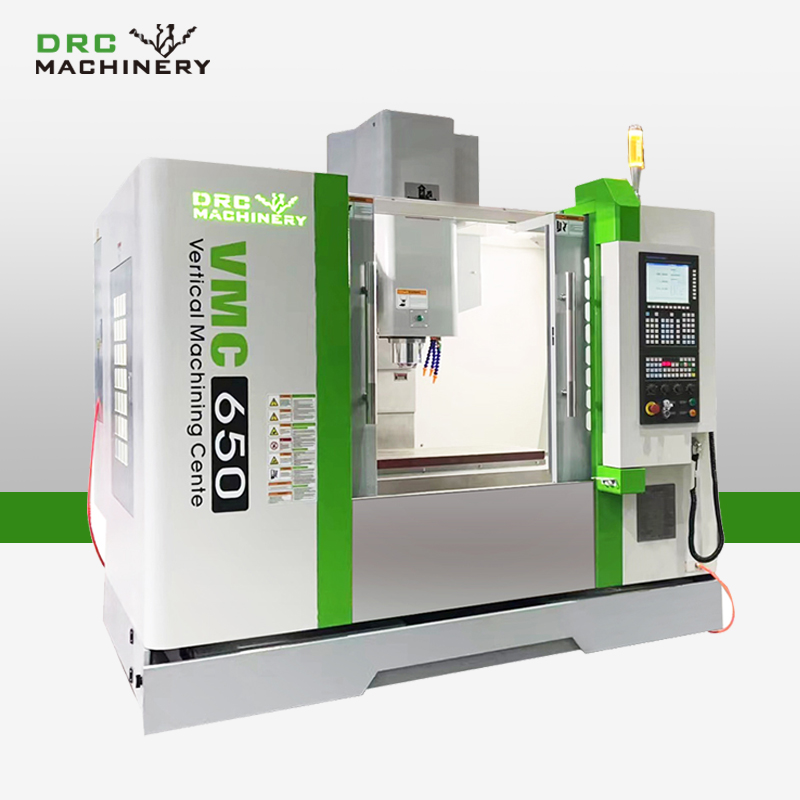

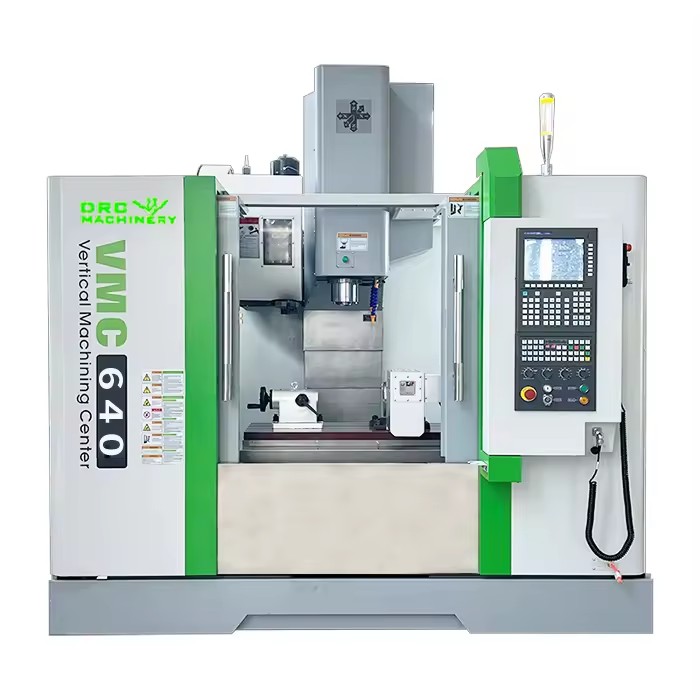

Высокоточный вертикальный обрабатывающий центр VMC600/VMC640/VMC650 — идеальный выбор для вашего производства
Обрабатывающий центр с ЧПУ представляет собой станок с ЧПУ с магазином инструментов, который может автоматически менять инструменты и может выполнять различные операции обработки на заготовке в определенном диапазоне. Характеристики обработки деталей на обрабатывающем центре: после того, как обработанная деталь будет зажата один раз, система ЧПУ может управлять станком для автоматического выбора и замены инструмента в соответствии с различными процедурами; автоматически изменять скорость шпинделя станка, подачу и траекторию движения инструмента относительно заготовки и другие вспомогательные функции, он может непрерывно и автоматически выполнять многопроцессную обработку, такую как сверление, зенкерование, развертывание, растачивание, нарезание резьбы и фрезерование на каждой обрабатываемой поверхности заготовки. Поскольку обрабатывающий центр может выполнять различные процессы централизованно и автоматически, он позволяет избежать ошибок оператора, сокращает время зажима заготовки, время измерения и настройки станков, а также оборот заготовки, время обработки и хранения, что значительно повышает эффективность обработки и точность обработки. , поэтому он имеет хорошие экономические выгоды.
Описание
маркер
| Модель | VMC 600 | VMC640 | VMC650 |
| Параметры перемещения по 3 осям | |||
| Перемещение по осям X/Y/Z | 500/320/450mm | 600/400/450mm | 650/450/500mm |
| Расстояние от торца шпинделя до стола | 70-520mm | 80-530mm | 100-600mm |
| Расстояние между центром шпинделя и поверхностью направляющей колонны | 360mm | 400mm | 500mm |
| Параметры рабочего стола | |||
| Размер рабочего стола | 800×260mm | 800×320mm | 900×400mm |
| Максимальная нагрузка на рабочий стол | 400kg | 400kg | 450kg |
| T Shot | 3×16×75mm | 3个×16尺寸×100mm距离 | 5×16×75mm |
| Параметры подачи | |||
| Скорость быстрого перемещения по осям X/Y/Z | 24/24/16 m/min | 24/24/16 m/min | 24/24/16 m/min |
| Скорость перемещения подачи X, Y, Z | 1-10m/min | 1-10m/min | 1-10m/min |
| Параметры шпинделя | |||
| Соединение главного вала | Belt | Belt | Belt |
| Конус шпинделя | BT40-120 | BT40-120 | BT40-120 |
| Диапазон скорости шпинделя | 8000rpm | 8000rpm | 8000rpm |
| Мощность двигателя шпинделя | 5.5kW(Alternating current servo) | 5.5KW (Alternating current servo) | 5.5kW(Alternating current servo) |
| Параметры ATC | |||
| Мощность ATC | 12qty | 16qty | 16qty |
| Максимальный размер инструмента | Φ92mm(tool from a distance) | Φ92mm(tool from a distance) | Φ92mm(tool from a distance) |
| Максимальный вес инструмента | 5kg | 5kg | 5kg |
| Точность | |||
| Точность позиционирования (стандарт JIS) | ±0.008/300mm | ±0.008/300mm | ±0.008/300mm |
| Точность повторного позиционирования (стандарт JIS) | ±0.005mm | ±0.005mm | ±0.005mm |
| Форма и вес | |||
| Размер станка | 2200×2100×2260mm | 2600×1950×2400mm | 2500×2100×2360mm |
| Вес | 2400kg | 2600kg | 3800kg |
