Высокая точность

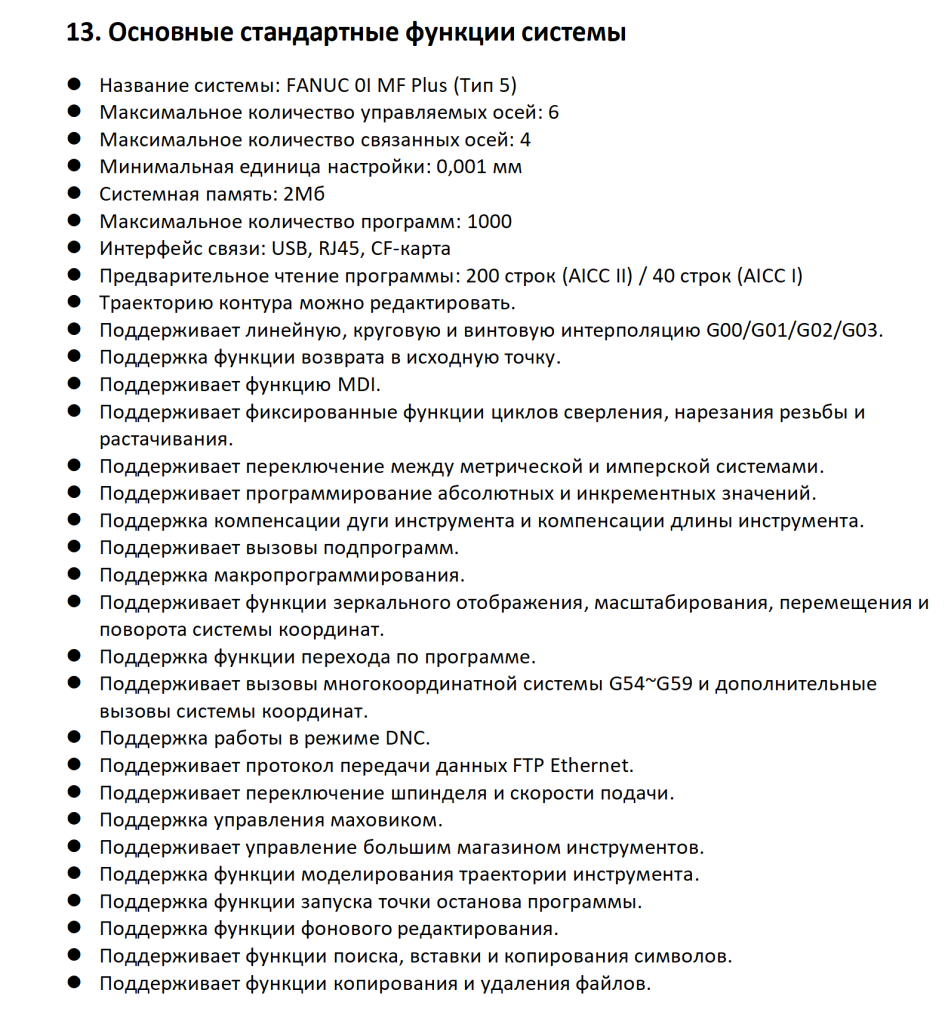

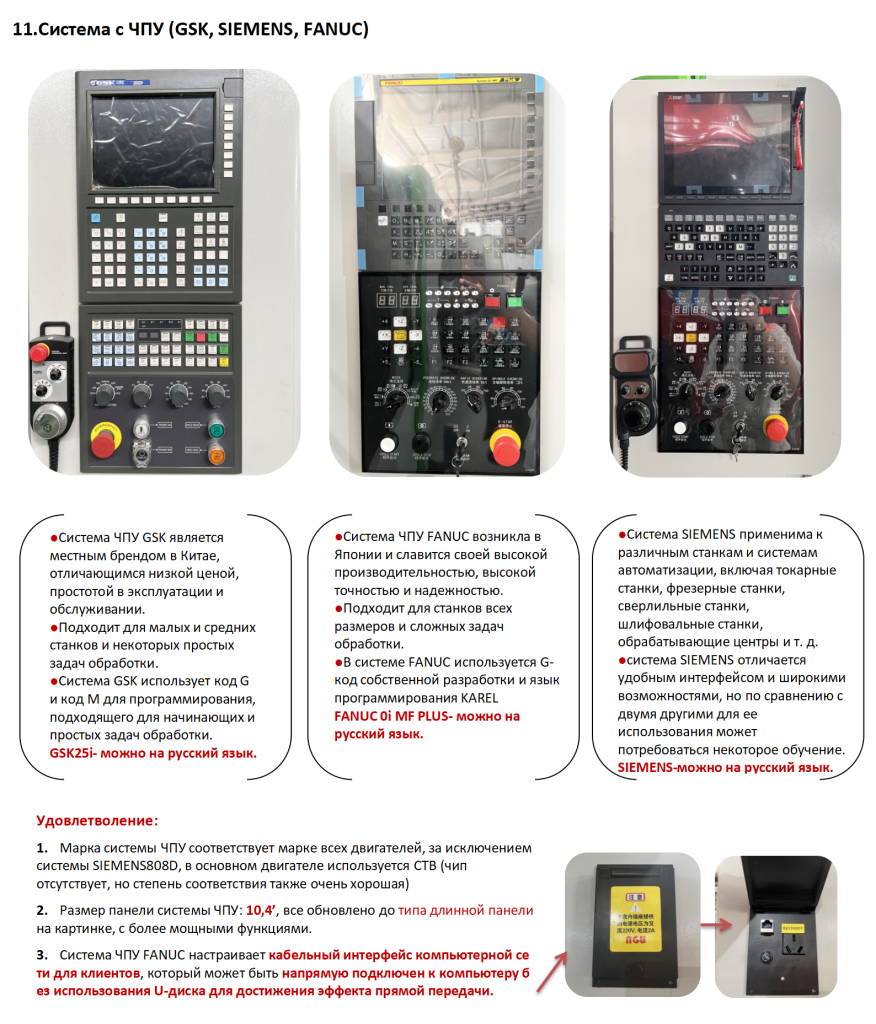

ЧПУ FANUC 0i Mate MF Plus с точностью до ±0.008 мм и повторяемостью ±0.005 мм. -
Быстрая производительность
Магазин на 24 инструмента с временем смены 2.5 сек. -
Надежность

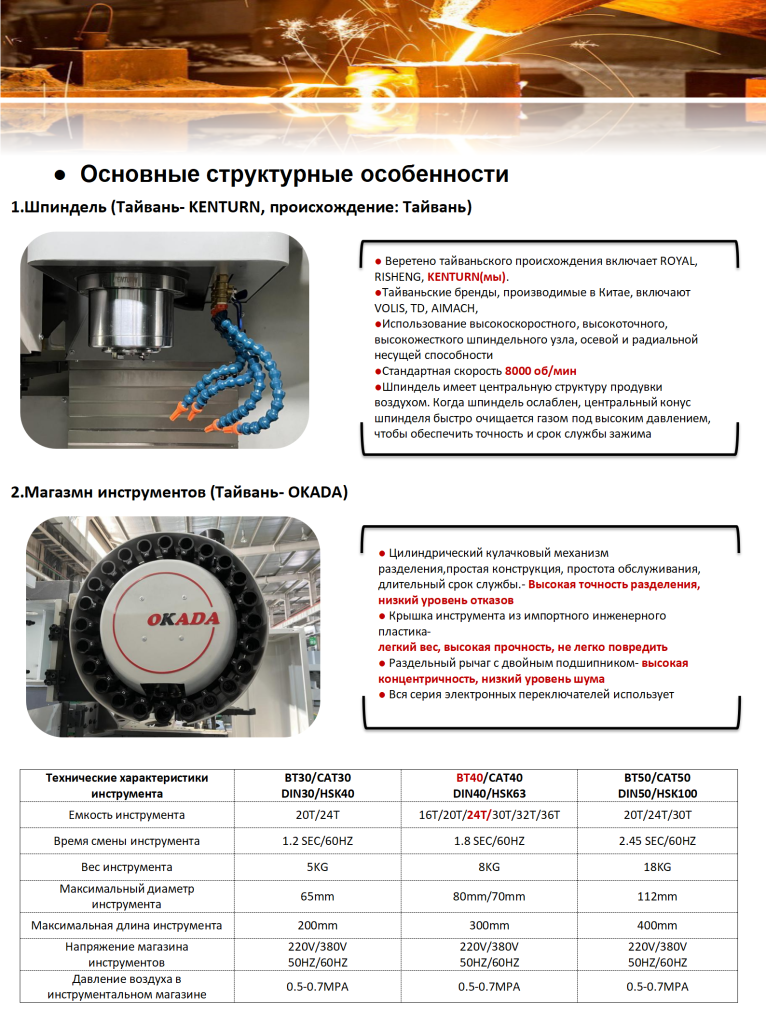

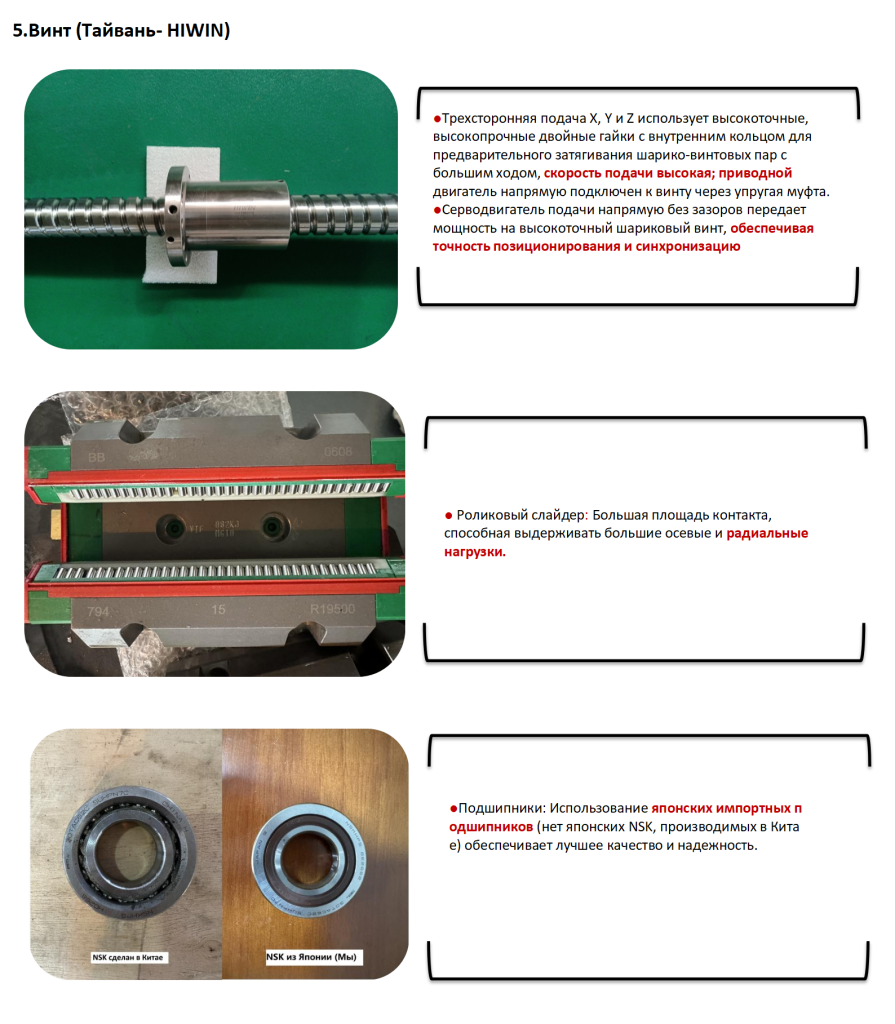

Использование качественных компонентов (HIWIN, KENTURN, JINGQI).
Продукция
-
Твердосплавный фрез с плоским концом, диаметр 10 мм
-
GMF5030AR Портальный обрабатывающий центр
-
Твердосплавный фрез с плоским концом, диаметр 3 мм
-
MVL1580 3-осевой вертикальный обрабатывающий центр автоматический станок с ЧПУ фрезерный обрабатывающий центр по металлу
-
Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1380 с системой управления Fanuc
-
Вертикальный обрабатывающий центр CMV1160E
-
Полный твердосплавный свердлозубок с наружным охлаждением, диаметр 2,3 мм
-
Твердосплавный фрез с плоским концом, диаметр 6 мм
-
Твердосплавный свердлозубок с наружным охлаждением, диаметр 3.2 мм
-
Горизонтальный обрабатывающий центр DHM50
-
CK1107 Токарный станок с ЧПУ швейцарского типа
-
CK6140 Токарный станок с ЧПУ
-
Горизонтальный обрабатывающий центр HME63
-
Вертикальный токарный станок C/CK518
-
VMC1055-Высокоточный вертикальный обрабатывающий центр VMC1055
-
Твердосплавный фрез с плоским концом, диаметр 5 мм

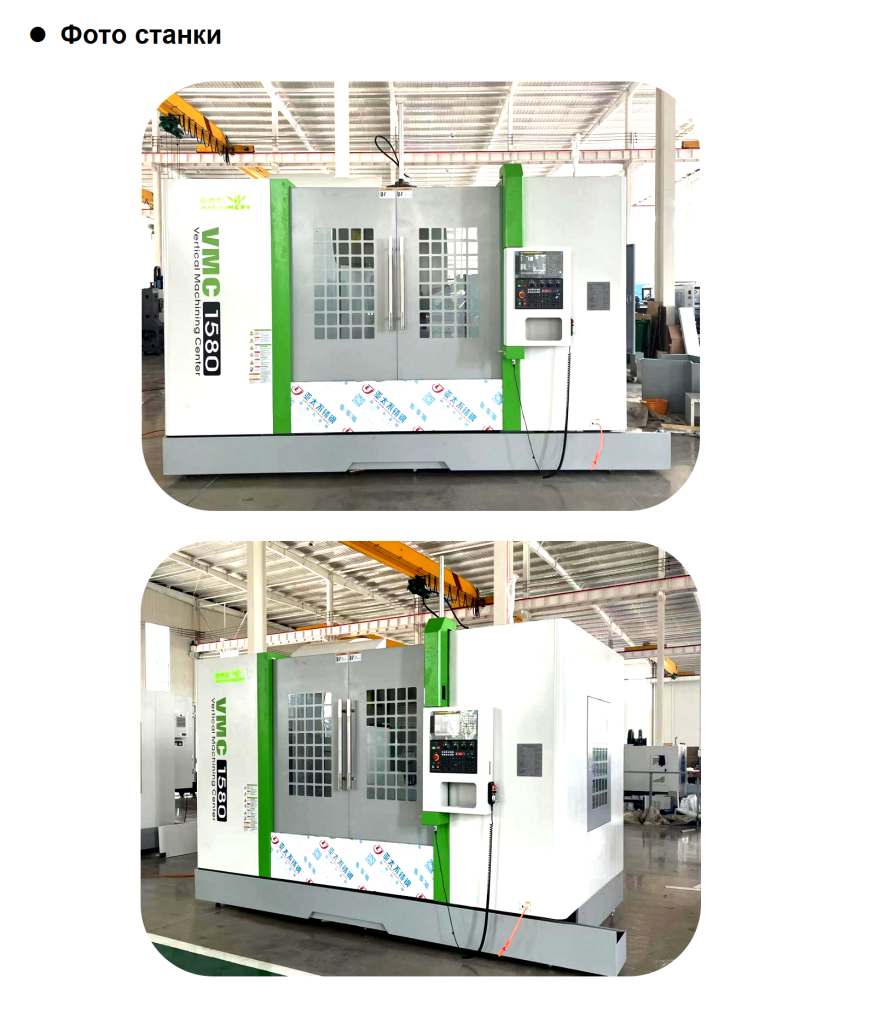

VMC1580-Высокоточный вертикальный обрабатывающий центр VMC1580
Описание
маркер

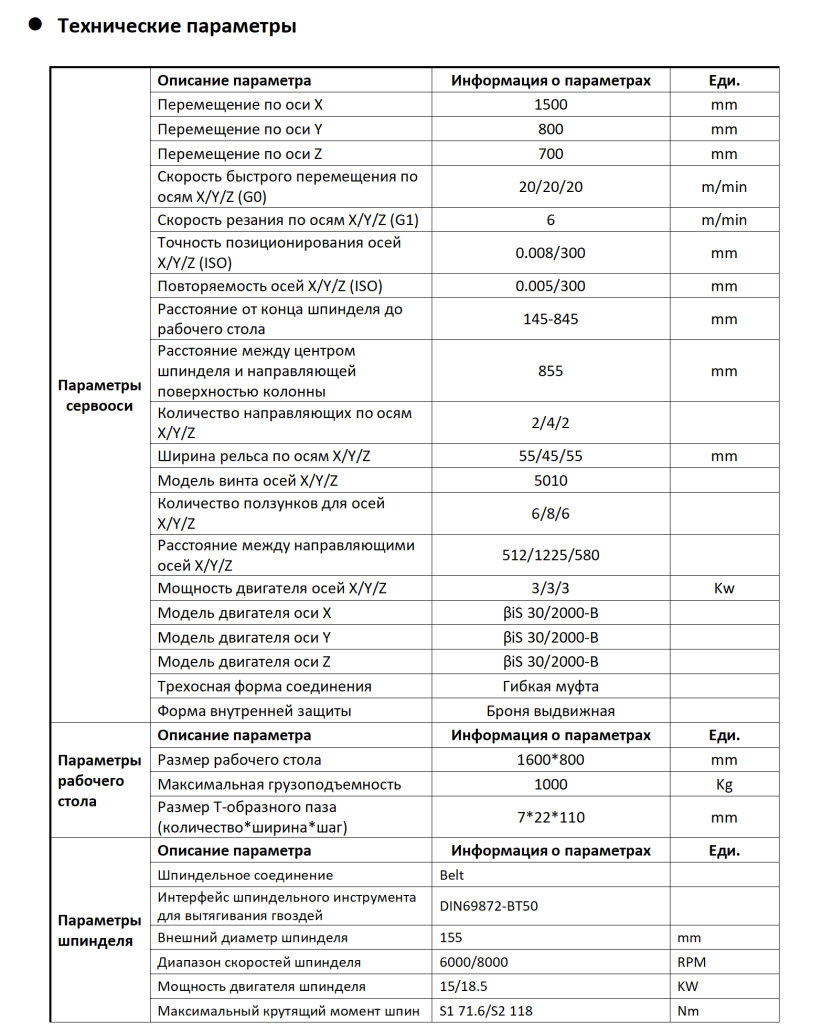

Tехнические параметры
| Параметры сервооси | Описание параметра | Информация о параметрах | Еди. |
| Перемещение по оси X | 1500 | mm | |
| Перемещение по оси Y | 800 | mm | |
| Перемещение по оси Z | 700 | mm | |
| Скорость быстрого перемещения по осям X/Y/Z (G0) | 20/20/20 | m/min | |
| Скорость резания по осям X/Y/Z (G1) | 6 | m/min | |
| Точность позиционирования осей X/Y/Z (ISO) | 0.008/300 | mm | |
| Повторяемость осей X/Y/Z (ISO) | 0.005/300 | mm | |
| Расстояние от конца шпинделя до рабочего стола | 145-845 | mm | |
| Расстояние между центром шпинделя и направляющей поверхностью колонны | 855 | mm | |
| Количество направляющих по осям X/Y/Z | 2/4/2 | ||

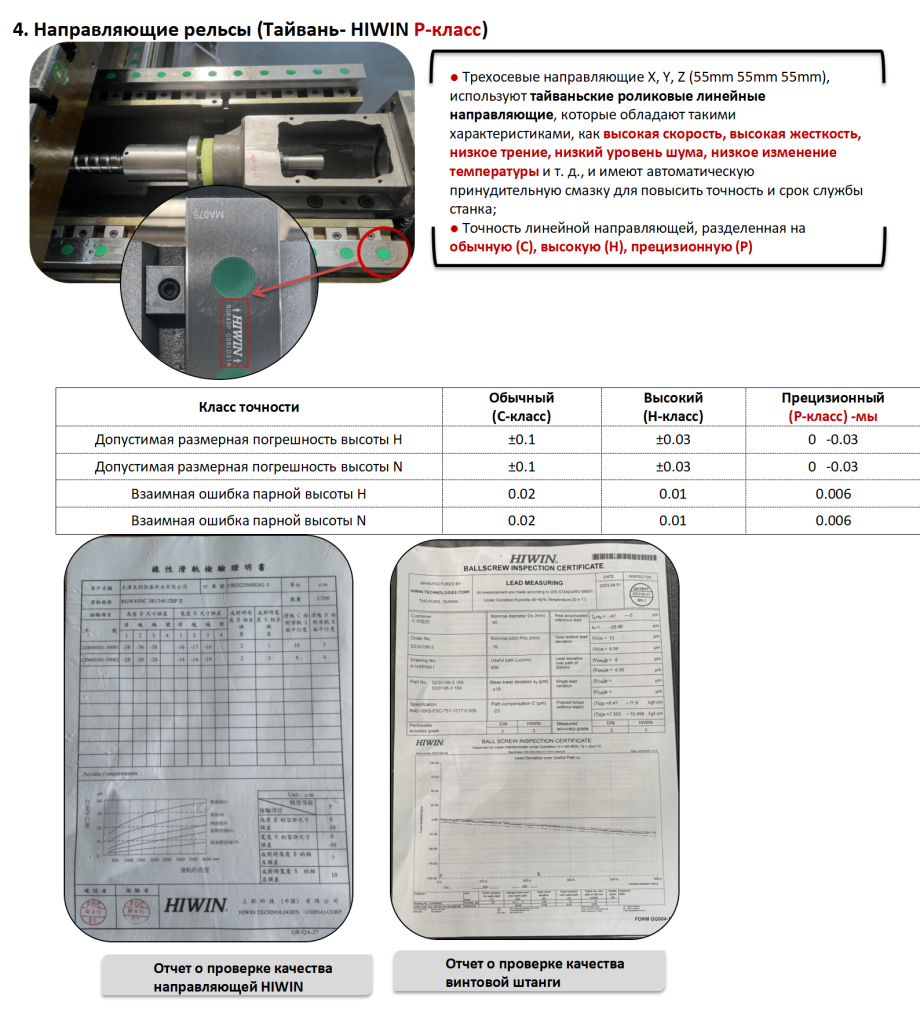

| Ширина рельса по осям X/Y/Z | 55/45/55 | mm | |
| Модель винта осей X/Y/Z | 5010 | ||
| Количество ползунков для осей X/Y/Z | 6/8/6 | ||
| Расстояние между направляющими осей X/Y/Z | 512/1225/580 | ||
| Мощность двигателя осей X/Y/Z | 3/3/3 | Kw | |
| Модель двигателя оси X | βiS 30/2000-B | ||
| Модель двигателя оси Y | βiS 30/2000-B | ||
| Модель двигателя оси Z | βiS 30/2000-B | ||
| Трехосная форма соединения | Гибкая муфта | ||
| Форма внутренней защиты | Броня выдвижная | ||
| Параметры рабочего стола | Описание параметра | Информация о параметрах | Еди. |

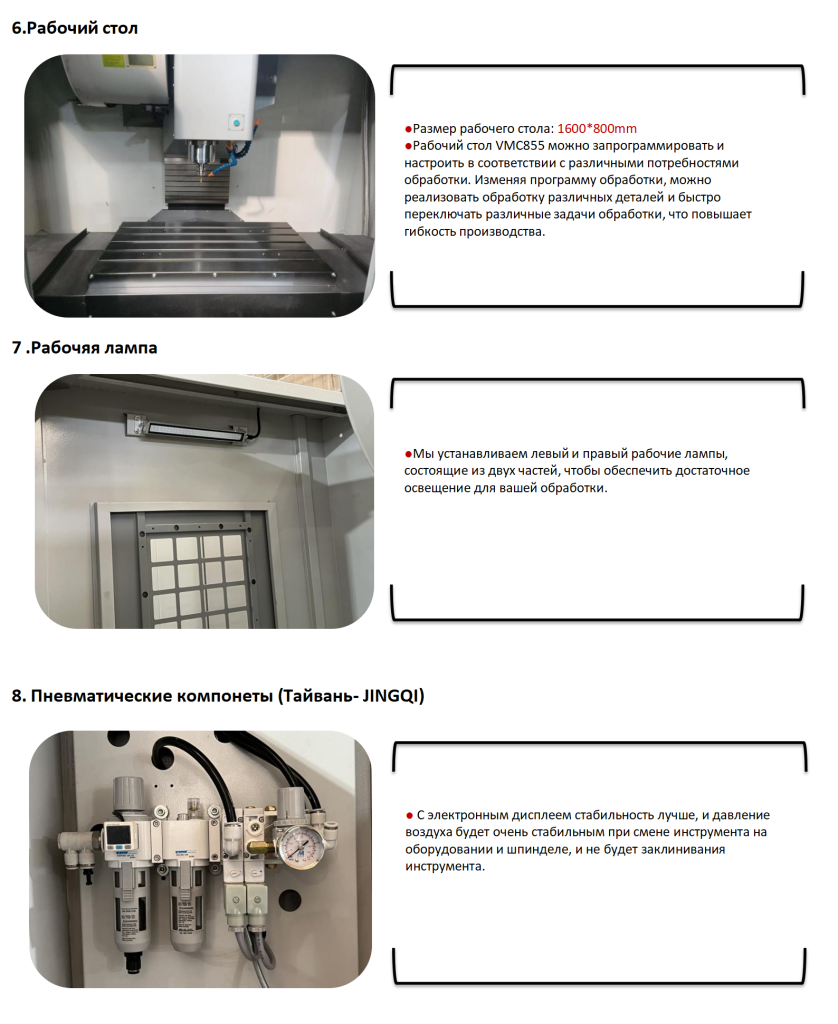

| Размер рабочего стола | 1600*800 | mm | |
| Максимальная грузоподъемность | 1000 | Kg | |
| Размер Т-образного паза (количество*ширина*шаг) | 7*22*110 | mm | |
| Параметры шпинделя | Описание параметра | Информация о параметрах | Еди. |
| Шпиндельное соединение | Belt | ||
| Интерфейс шпиндельного инструмента для вытягивания гвоздей | DIN69872-BT50 | ||
| Внешний диаметр шпинделя | 155 | mm | |
| Диапазон скоростей шпинделя | 6000/8000 | RPM | |
| Мощность двигателя шпинделя | 15/18.5 | KW | |
| Максимальный крутящий момент шпинделя | S1 71.6/S2 118 | Nm | |
| Модель двигателя шпинделя | βiI 15/8000-B | ||
| Режим привода шпинделя | Ременной привод | ||
| Метод охлаждения шпинделя | Охлаждение масла | ||
| Продувка шпиндельного инструмента воздухом | Belt | ||

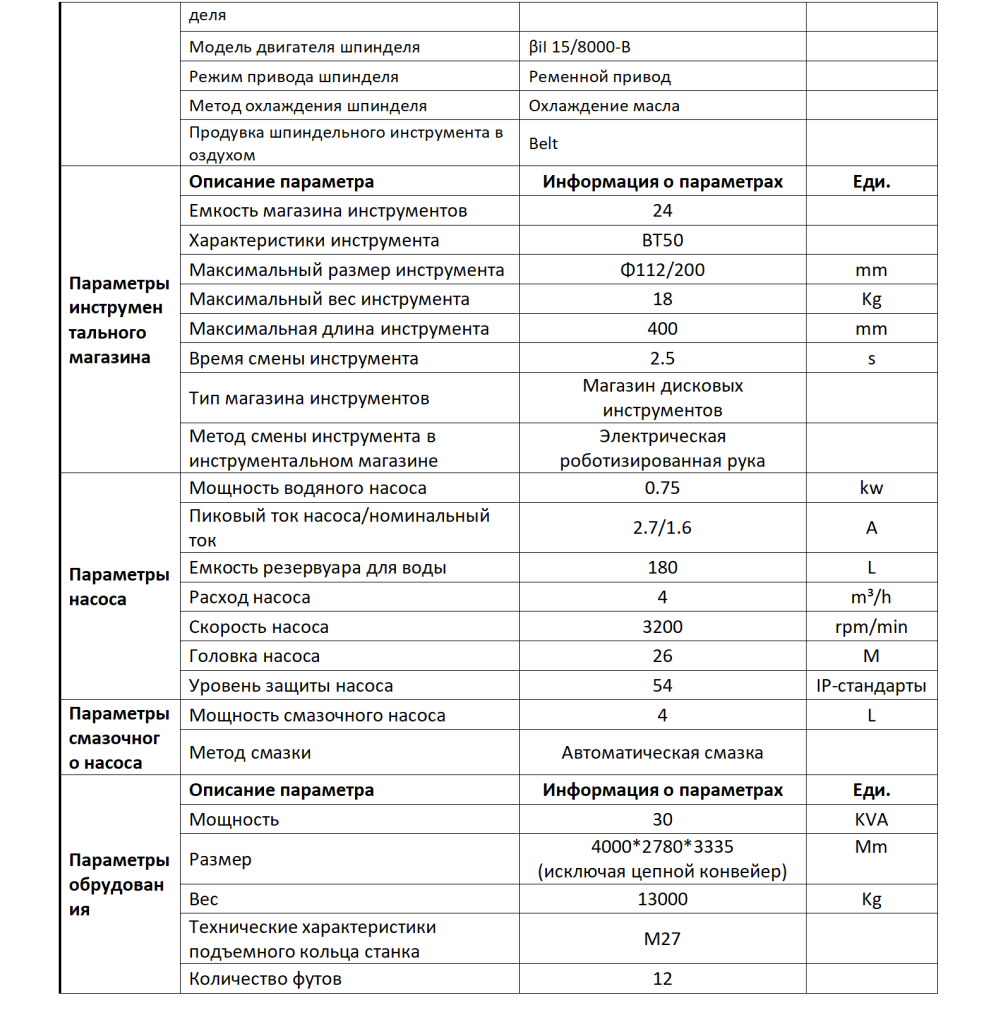

| Параметры инструментального магазина | Описание параметра | Информация о параметрах | Еди. |

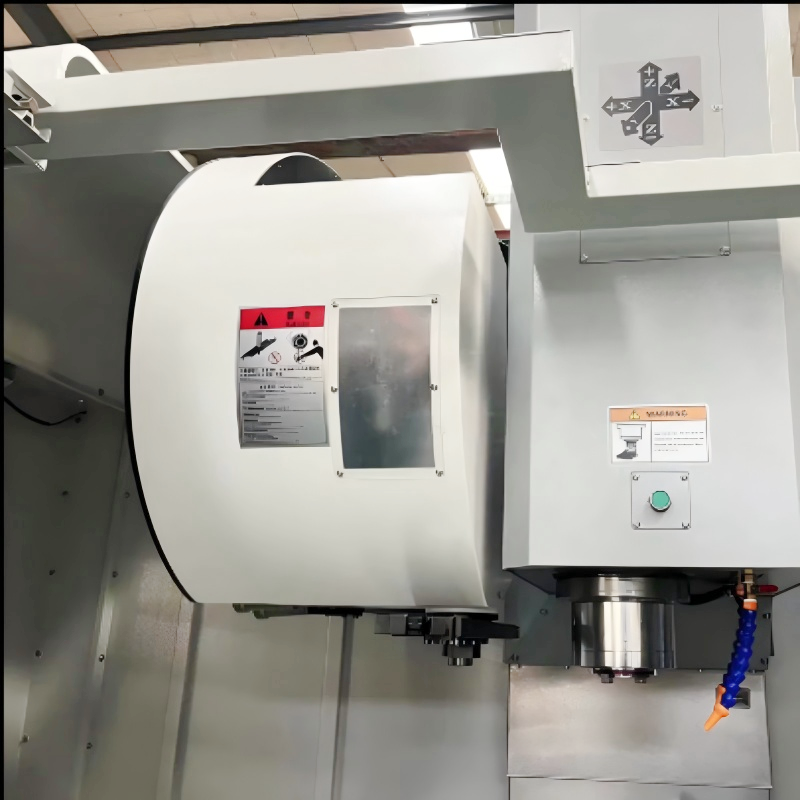

| Емкость магазина инструментов | 24 | ||
| Характеристики инструмента | BT50 | ||
| Максимальный размер инструмента | Φ112/200 | mm | |
| Максимальный вес инструмента | 18 | Kg | |
| Максимальная длина инструмента | 400 | mm | |
| Время смены инструмента | 2.5 | s | |
| Тип магазина инструментов | Магазин дисковых инструментов | ||
| Метод смены инструмента в инструментальном магазине | Электрическая роботизированная рука | ||
| Параметры насоса | Мощность водяного насоса | 0.75 | kw |
| Пиковый ток насоса/номинальный ток | 2.7/1.6 | A | |
| Емкость резервуара для воды | 180 | L | |
| Расход насоса | 4 | m³/h | |
| Скорость насоса | 3200 | rpm/min | |
| Головка насоса | 26 | M | |
| Уровень защиты насоса | 54 | IP-стандарты | |
| Параметры смазочного насоса | Мощность смазочного насоса | 4 | L |
| Метод смазки | Автоматическая смазка | ||
| Параметры обрудования | Описание параметра | Информация о параметрах | Еди. |
| Мощность | 30 | KVA | |

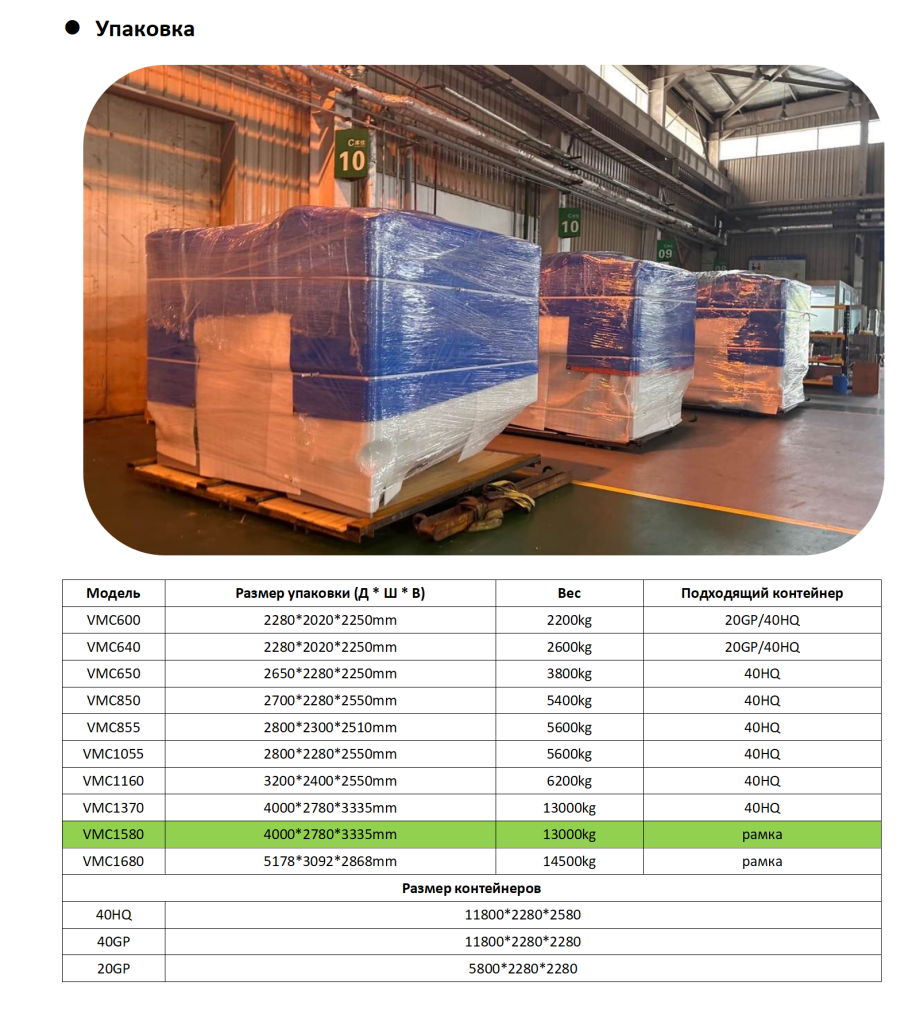

| Размер | 4000*2780*3335
(исключая цепной конвейер) |
Mm
|
|
| Вес | 13000 | Kg | |
| Технические характеристики подъемного кольца станка | M27 | ||
| Количество футов | 12 |
