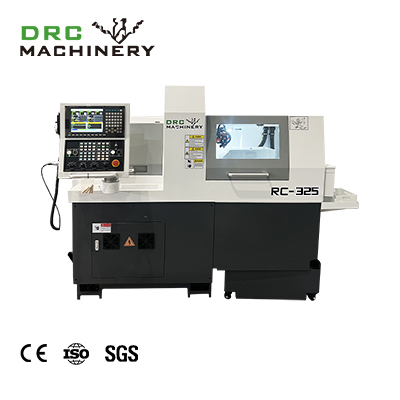

Высокоточный швейцарский токарный станок RC325
-

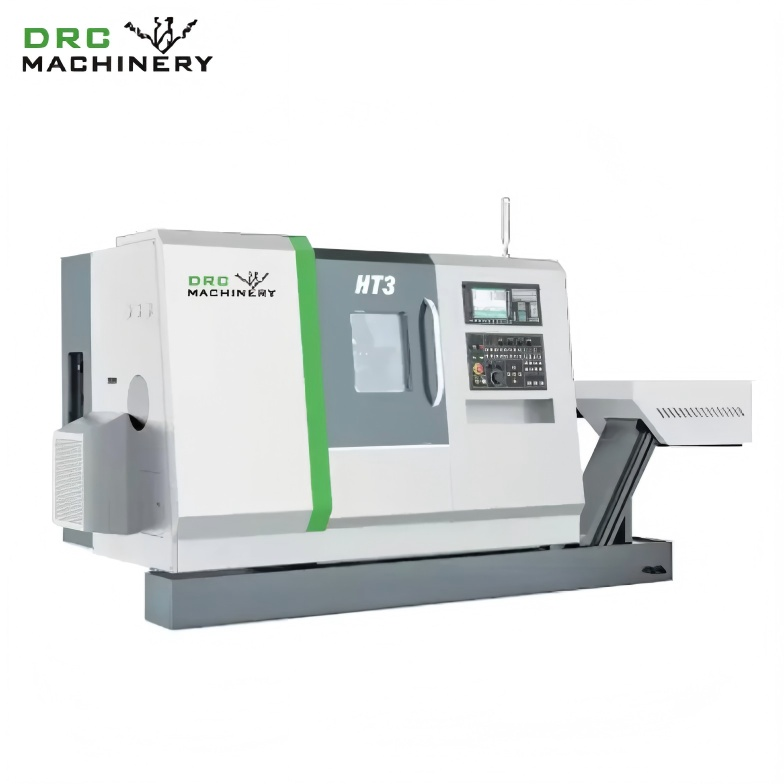

HT3-Высокоточный станок с ЧПУ
-
Токарный станок с ЧПУ CK6150-1500mm: Надежность и производительность в каждой детали
-
Вертикальный токарный станок C/CK5112
-
Вертикальный обрабатывающий центр CMV1160E
-
Высококачественный обрабатывающий центр VMC1160
-
VMC640 фрезерный станок с ЧПУ
-
GMB2530LX Пятиосевой мостовой обрабатывающий центр с портальной конструкцией
-
Горизонтальный обрабатывающий центр DRC DHM80
-
GMF2213T Портальный обрабатывающий центр
-
Миллинг – фрез с 2 резами, плоским концом, из цельного твердого сплава, для обработки сплавов стали и чугунной стали, диаметр 10
-
VMC855-Высокоточный вертикальный обрабатывающий центр VMC855
-
Портальный обрабатывающий центр GMF4019T
-
2-щётная концевая фреза общего назначения
-
HT6-Высокоточный станок с ЧПУ
-
VMC1055-Высокоточный вертикальный обрабатывающий центр VMC1055
Вертикальный токарный станок VT800
① Система управления FANUC 0i-TF plus (дисплей 10″)
② Главный шпиндель A2-11 с двигателем переменного тока, мощность привода 18,5/22 кВт, 2000 об/мин
③ 12-позиционная сервобашня
④ Транспортер стружки и резервуар для стружки
⑤ 18-дюймовый гидравлический закрытый цилиндр
Описание
маркер
VT800 Технические параметры：
| Рабочая зона | ||
| Поворот над станиной | Φ900 | мм |
| Макс. диаметр обработки | Φ800 | мм |
| Макс. нагрузка на стол | 1200 | кг |
| Рекомендуемый макс. диаметр обработки | Φ500 | мм |
| Диаметр зажимного патрона – главный шпиндель | Φ457 | мм |
| Перемещение по оси X | 500 | мм |
| Перемещение по оси Z | 700 | мм |
| Привод подачи | ||
| Rapid Traverse X/Z | 20/20 | м/мин |
| Главный шпиндель | ||
| Торец шпинделя | A2-11 | |
| Диаметр переднего подшипника | 160 | мм |
| Главный привод | ||
| Мощность | 18.5/22 | кВт |
| Крутящий момент | 730 | Нм |
| Макс. скорость шпинделя | 2,000 | об/мин |
| Башня | ||
| Количество инструментальных станций BMT65 | 12 | шт |
| Прием инструмента согласно BMT65 | ||
| Диаметр хвостовика | □25,Ø40 | мм |
| Время индексации 30° с фиксацией | 0.35 | сек. |
| Время индексации 30° без фиксации | 0.12 | сек. |
| Характеристика приводных инструментов | ||
| Количество приводных инструментов | 12 | КВТ |
| Номинальная мощность | 5.5 | Нм |
| Макс. крутящий момент | 100 | об/мин |
| Макс. скорость | 3000 | мм |
| Муфта | БМТ65 | |
| Ось C – Главный шпиндель | ||
| Диапазон скоростей | 50 | об/мин |
| Крутящий момент | 730 | Нм |
| Точность позиционирования согласно VDI 3441 | ||
| Точность позиционирования по осям X/Z | ≤ 6 / 8 | мкм |
| Точность повторяемости по осям X/Z | ≤ 4 / 5 | мкм |
| Точность позиционирования по осям C | ≤ 20 | угл.сек. |
| Гидравлический блок | ||
| Емкость бака | 35 | л |
| Давление, макс. | 55 | бар |
| Оборудование для охлаждения | ||
| Емкость бака для охлаждающей жидкости | 500 | л |
| Емкость транспортера стружки | 170 | л |
| Мощность насоса | 0,5 | кВт |
| Номинальный расход насоса при 5 бар | 24 | л/мин. |
| Электрическое подключение | ||
| Установленная мощность, макс. | 45 | кВА |
| Напряжение | 400 | В |
| Частота | 50/60 | Гц |
| Предохранитель (замедленнодействующий) согласно VDE 0100 | 100 | A |
| Допустимое колебание напряжения при 400 В | + 10 | % |
| Принятие | ||
| Приемочные испытания машины | согласно VDI 3441 | бар |
| Пневматика | м3/ч | |
| Давление воздуха | 6 | |
| Расход воздуха | 15 | °C |
| Условия окружающей среды | ||
| Температура в помещении | + 15 to + 35 | м |
| Макс. относительная влажность воздуха | 75% | |
| Макс. высота установки над уровнем моря | 1000 | кг |
| Веса | ||
| Чистый вес станка с транспортером стружки | примерно 11600 | мм |
| Размеры | Гц | |
| Машина с транспортером стружки Д x Ш x В выгрузка стружки с задней стороны | примерно 2080 x 3620 x 3660 | A |
VT800 Основная конфигурация：
| No. | ЭЛЕМЕНТ | БРЕНД | ЗАМЕЧАНИЕ |
| 1 | Система управления | FANUC | 0i-TF |
| 2 | Башня | SAUTER | |
| 3 | Шариковый винт | PMI | |
| 4 | Линейная направляющая качения | PMI/HIWIN | |
| 5 | Подшипники опоры винта | NSK | |
| 6 | Подшипник для шпиндельной бабки | NSK | |
| 7 | Патрон и цилиндр | Тайвань | |
| 8 | Кулачки* жесткие и мягкие | Autogrip | |
| 9 | Гидравлическая станция | Qiyang Senyou | |
| 10 | Смазка | ISHAN | |
| 11 | Насос охлаждения | STAIRS | |
| 12 | Теплообменник | Tongfei | |
| 13 | Конвейер для стружки | Самодельный | |
| 14 | Бачок для стружки | Самодельный | |
| 15 | Тележка для стружки | Самодельный | |
| 16 | RS232 | Тайвань |
О компании
Гарантия качества / Всемирное признание / Высокие технологии
DRC machinery- это компания, которая неизменно посвящает свою деятельность области металлообработки. Мы специализируемся на проектировании, разработке, производстве, продаже и послепродажном обслуживании высококачественных китайских станков. Следуя пути интеграции производства и торговли, мы чувствуем пульс времени, постоянно внедряем инновации и предоставляем клиентам по всему миру продукцию и услуги первоклассного качества.
Гарантия качества
На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
Всемирное признание
связаться с нами
Сопутствующие популярные продукты
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B оснащен системой FANUC 0i MF, корпусом из высокопрочного чугуна и сверхпрочными направляющими и винтами, скоростью вращения шпинделя 2000 об/мин, высоким крутящим моментом. Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B имеет ход по осям X/Y/Z 3000/2500/1500 мм, грузоподъемность рабочего стола 15 тонн и точность позиционирования 0,015 мм. Подходит для областей обработки тяжелого оборудования, таких как энергетика и судостроение. Предоставляется годовая гарантия и профессиональное обучение для обеспечения эффективного и точного производства.
Миллинг – фрез с 2 резами, плоским концом, из цельного твердого сплава, для обработки сплавов стали и чугунной стали, диаметр 6
Основные особенности фрезов： Подходит для раUGH-обработки и точной обработки обычной стали и чугунa (≤48HRC) Применяется 45° большая геликoidalная угловa (угол правления режущих кромок) и двухрежущая конструкция Подходит для generalsской обработки,боковой фрезеровки,фрезеровки мелких каналов (поверхностных борозд)Модель режущего инструмента:RC-F2-06016 Диаметр:6mm Длина режущей кромки:16mm Общая длина инструмента 50 мм Диаметр хвостовика 6 мм
VMC1370-Высокоточный вертикальный обрабатывающий центр VMC1370
Точная и стабильная обработка благодаря высокопрочным компонентам HIWIN и жёсткой конструкции с японскими подшипниками Широкая зона обработки: перемещения X/Y/Z — 1300/700/700 мм Современный шпиндель KENTURN с воздушной продувкой и возможностью дооснащения СОЖ через шпиндель Автоматическая смазка и пневматическая система с цифровым дисплеем — контроль и стабильность без компромиссов Магазин инструментов OKADA (24 позиции) — быстрый и точный механизм смены инструмента
Токарный станок с ЧПУ и наклонной станиной TCK46A
① 45° наклонная станина: Тайванская линейная роликовая гайка с предварительной нагрузкой, эффективность отбрасывания стружки +30%, точность ±0,005 мм② Шпиндель: Подшипники высокой точности + динамическая балансировка, вибрация ≤0,003 мм, жесткость +25%, шум <65 дБ③ Гидравлический патрон: 8-дюймовый клиновидный (стандарты JIS/TW), закаленная поверхность, усилие зажима 80 кН④ Револьвер: 8-размерный гидравлический (серво по выбору), время замены 0,2 с, повторная точность ±0,002 мм⑤ Трансмиссия: Шариковый винт (C7), линейная гайка, скорость 48 м/мин⑥ Автоматическая смазка: RBCLB-3ZK, автоматическая циркуляция, постоянная смазка⑦ Задняя бабка: Гидравлическая, регулируемое усилие, для точной обработки валов⑧ ЧПУ: GSK980TC3 (Siemens/Fanuc по выбору), kombinенная обработка

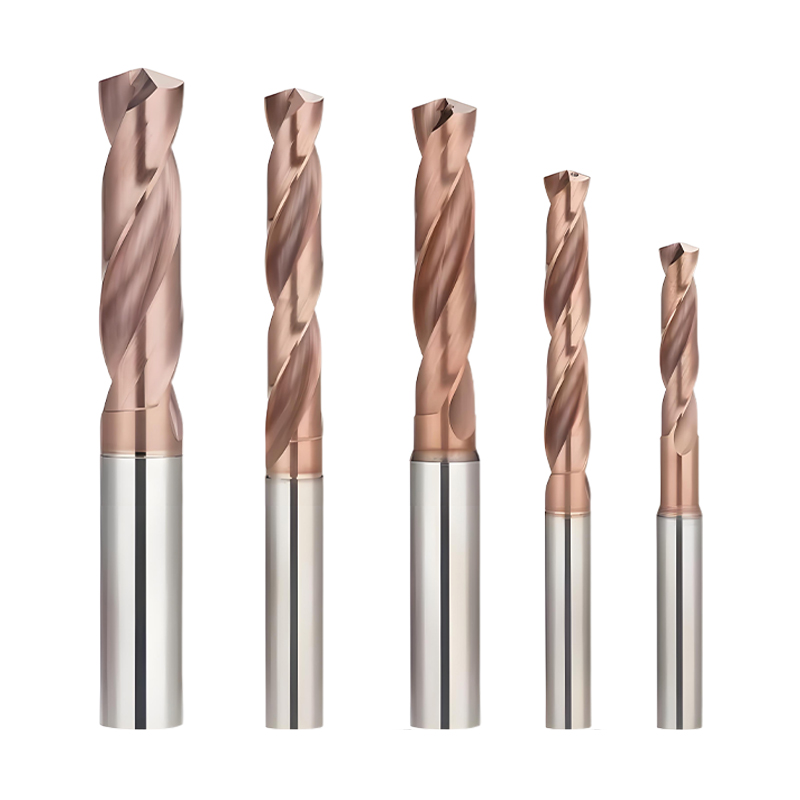

Целостной твердосплавный свердлозубок для обработки стали, хромникельной стали и чугуна; в наличии на складе; диаметр 2 мм; с наружным охлаждением
