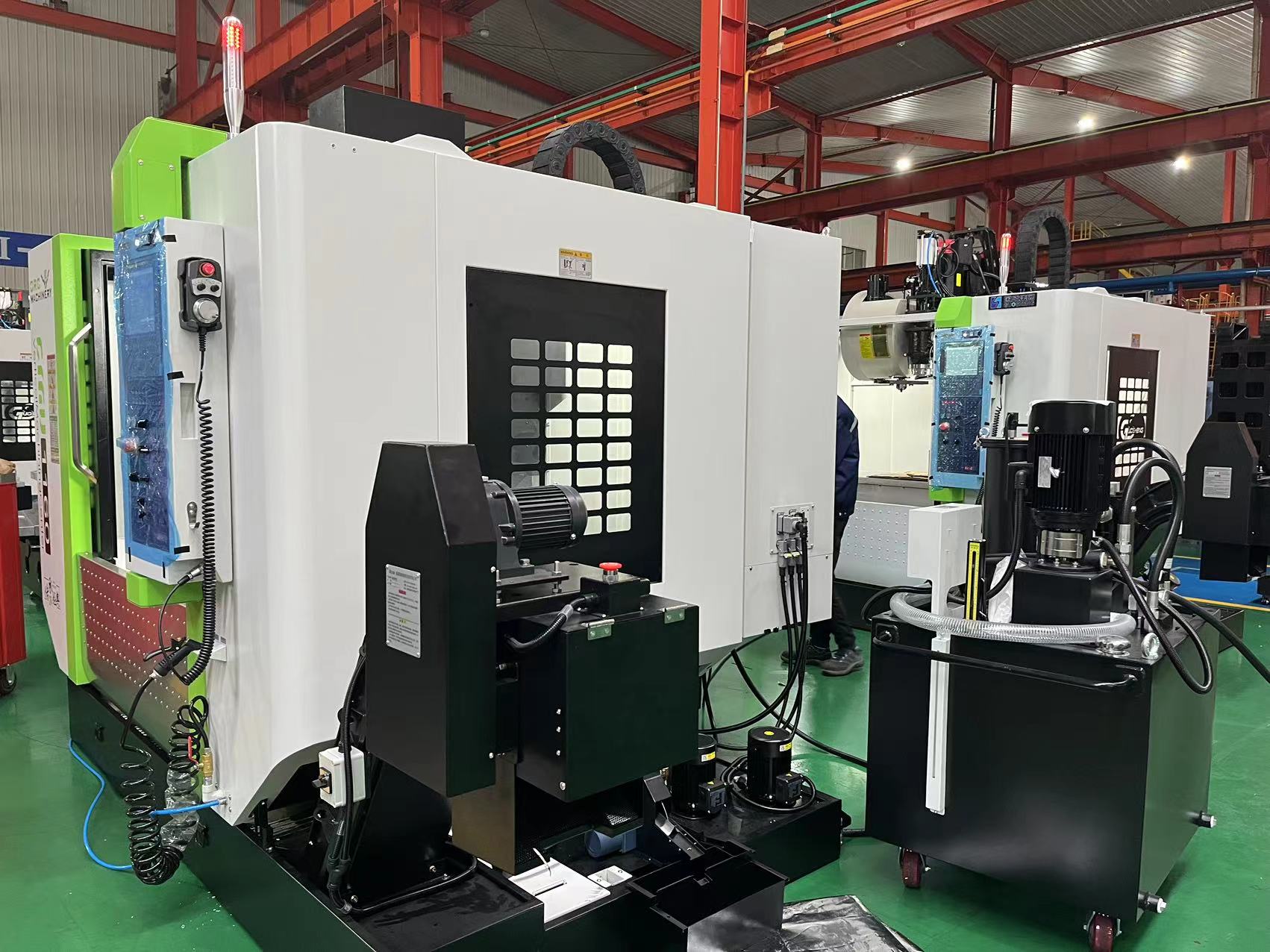

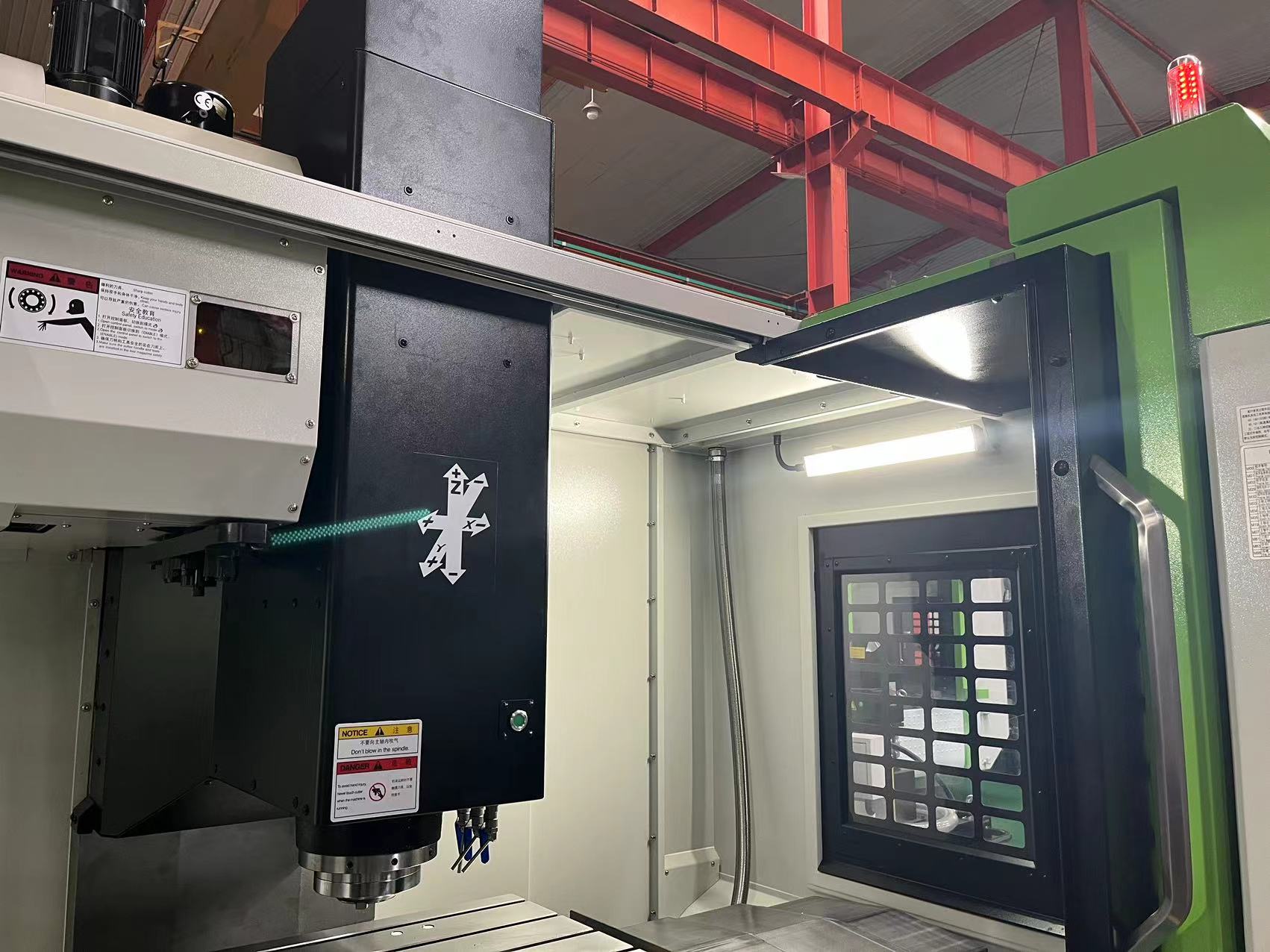

Вертикальный обрабатывающий центр CMV1160E
CMV1160 Высокопроизводительный 4-осевой вертикальный фрезерный центр с ЧПУ
- Выберите двигатель большого размера, чтобы обеспечить эффективную производительность оборудования.
- Пылезащитная конструкция направляющего стержня подшипника увеличивает срок службы.
- Оптимизируйте защиту магазина инструментов для повышения ремонтопригодности.
Описание
маркер
| Модель машины | CMV1160E | единица | |
| Верстак | Размер верстака | 1200X600 | mm |
| Нагрузка на верстак | 800 | Kg | |
| Ширина Т-образного паза | 5-18*120 | mm | |
| Диапазон обработки | Перемещение по оси X | 1100 | mm |
| Перемещение по оси Y | 600 | mm | |
| Перемещение по оси Z | 600 | mm | |
| Расстояние от конца шпинделя до верстака | 100-700 | mm | |

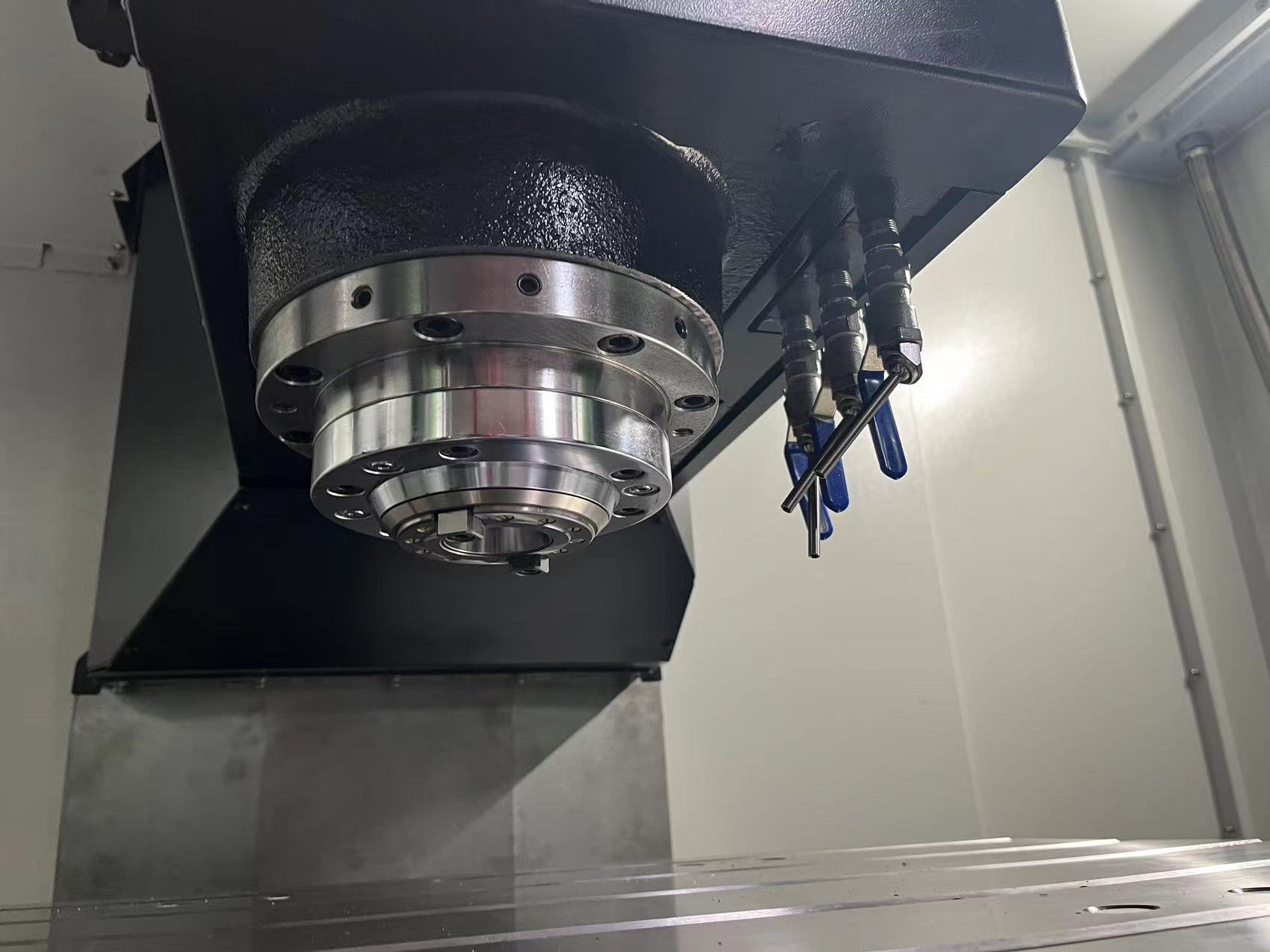

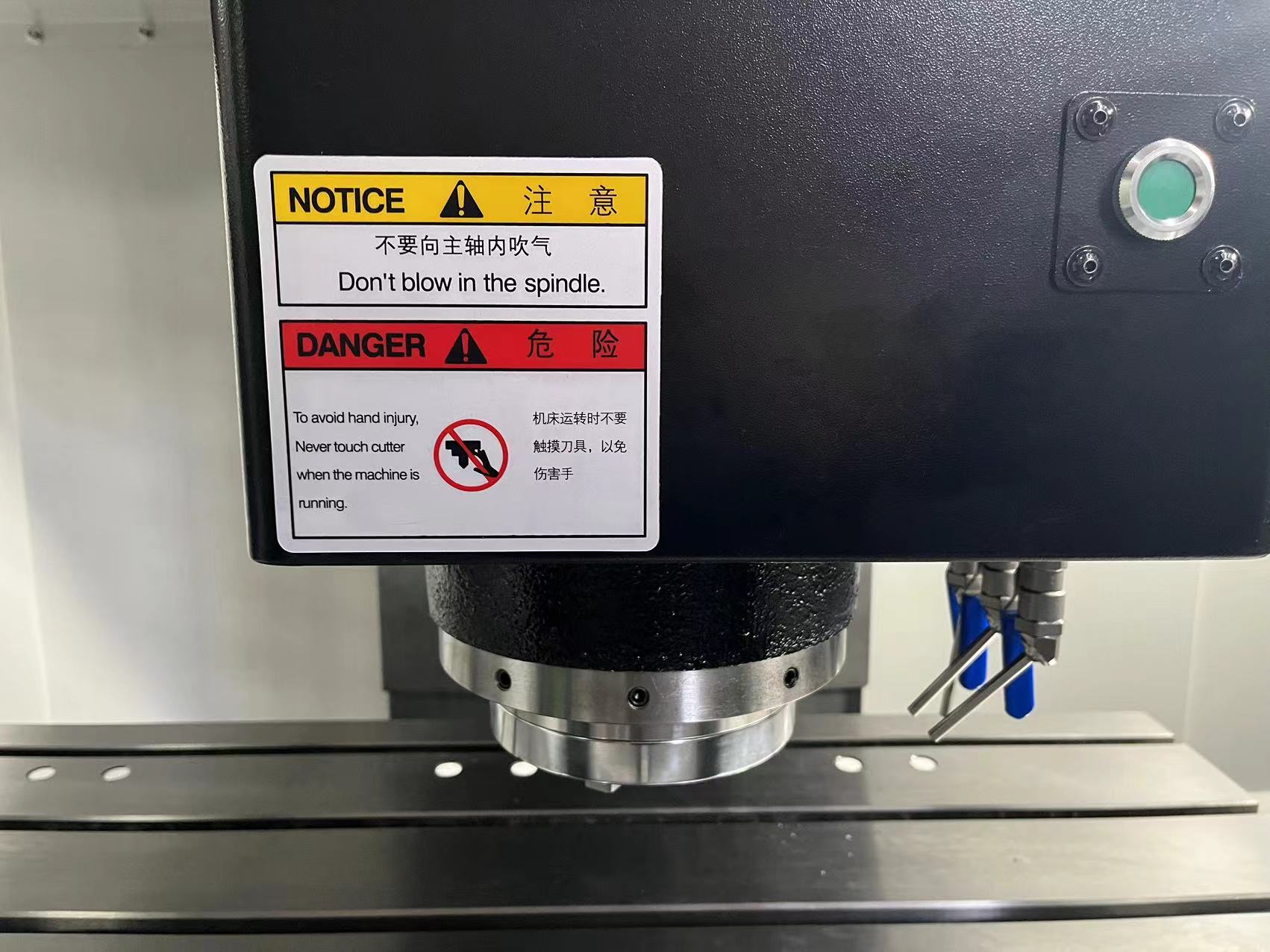

| Шпиндель | Модель конического отверстия | BT40 | |
| Характеристики заклепок | P40T-1-MAS403(45°) | ||
| Диапазон скоростей | 10-8000 | rpm | |
| Внутренний диаметр переднего подшипника шпинделя | 70 | mm | |
| Конфигурация системы | FANUC 0i MF 5 PACK | ||
| Конфигурация двигателя | Двигатель оси X | βis22 | |
| 3 | KW | ||
| 20 | Nm | ||
| Двигатель оси Y | βis22 | ||
| 3 | KW | ||
| 20 | Nm | ||
| Двигатель оси Z | βis22B | ||
| 3 | KW | ||
| 20 | Nm | ||
| Двигатель шпинделя | βiI12 | ||
| 11/15 | KW | ||
| 52.5/95.5 | Nm | ||
| Инструментальный магазин | Емкость магазина инструментов | 24 | Pcs. |
| Метод выбора инструмента | Любой | ||
| Максимальный вес инструмента | 8 | Kg | |
| Максимальная длина инструмента | 300 | mm | |
| Точность | Точность позиционирования | 0.008 | mm |
| Точность повторного позиционирования | 0.005 | mm | |
| Кормить | Максимально быстрое перемещение оси X | 30(MAX:36) | m/min |
| Максимально быстрое перемещение оси Y | 30(MAX:36) | m/min | |
| Максимально быстрое перемещение оси Z | 24 | m/min | |
| Размер хоста | Около2800*2400*2950
(max) |
mm | |
| Вес машины | Около6.5 | T | |

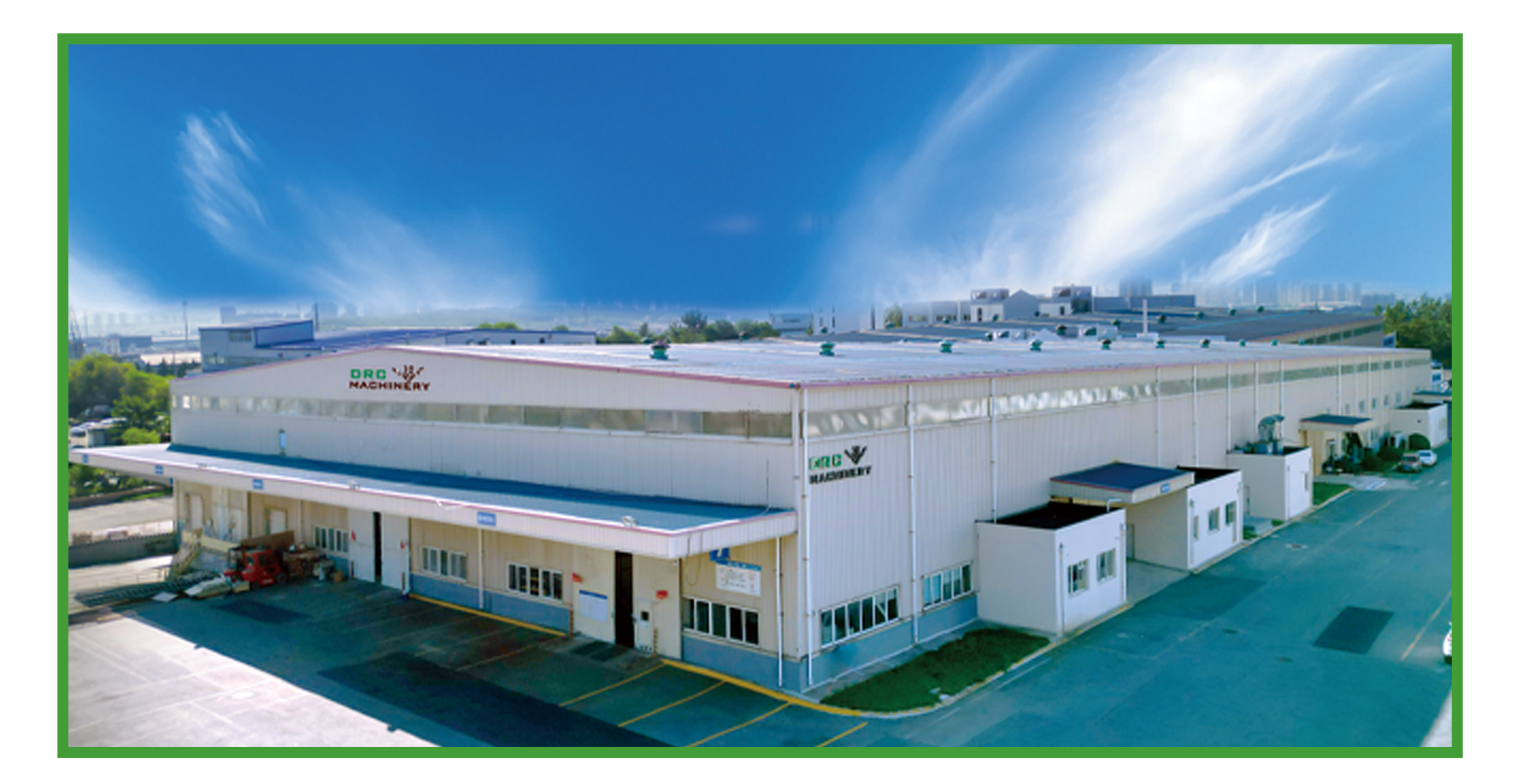

О компании
