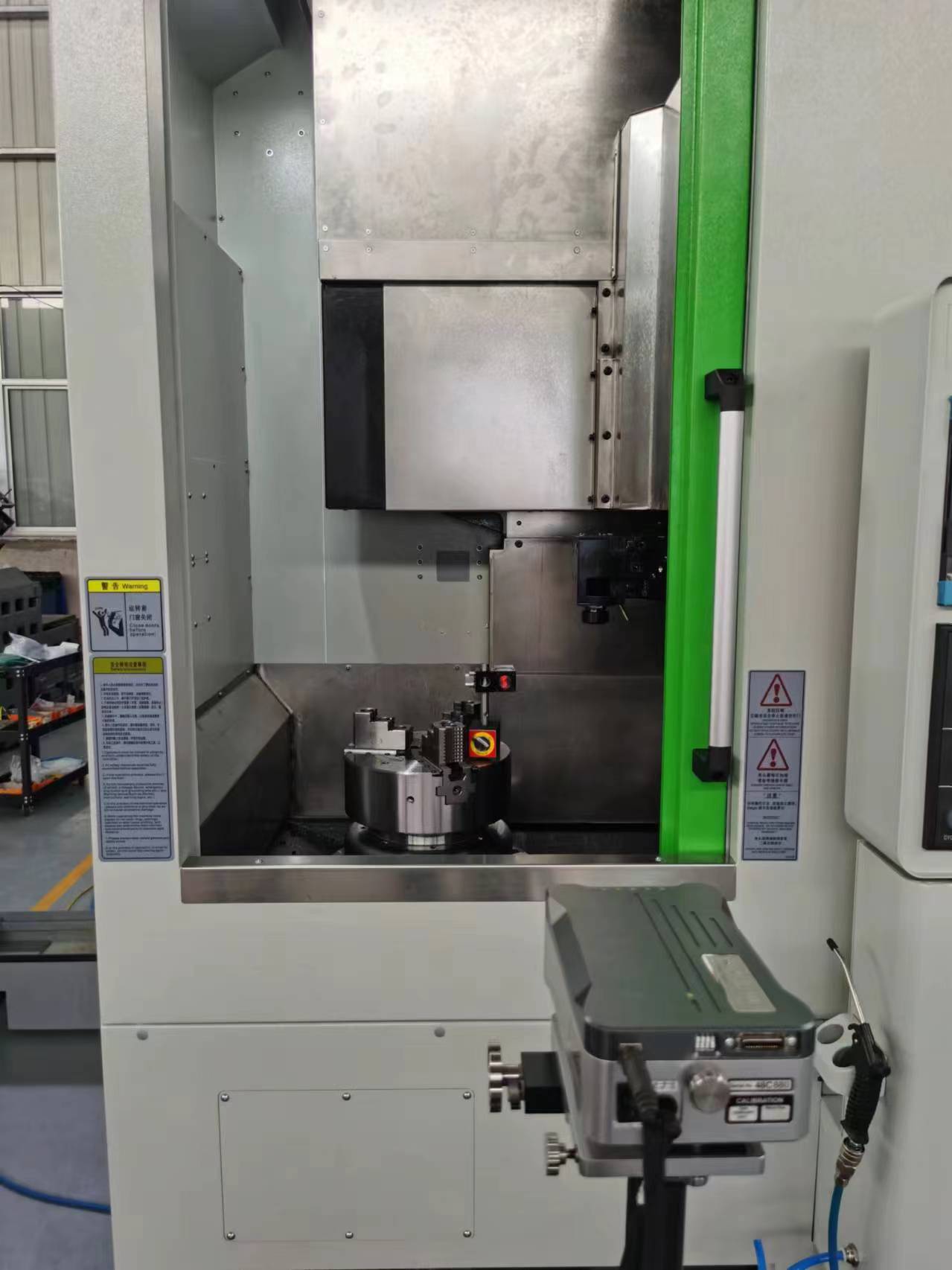

VT600M Вертикальный токарный центр
Она оснащена станиной из чугуна на смоляной основе с высокой жесткостью и отличным демпфированием вибраций, а также высокомоментным шпинделем 2500 об/мин и приводной револьверной головкой BMT65 на 12 позиций (быстрая смена инструмента, скорость вращения до 3000 об/мин), что делает её особенно подходящей для обработки сложных деталей в автомобильной промышленности, производстве пресс-форм и других областях механообработки.
Ключевые преимущества:
-
Гидравлический индексатор оси C обеспечивает возможность комплексной обработки
-
Линейные направляющие и шарико-винтовые передачи по осям X/Z обеспечивают высокую скорость подачи
-
Азотная балансировочная система снижает вибрации на 30%, улучшая чистоту поверхности
-
Охлаждение через револьверную головку + полностью закрытая защита для работы в тяжёлых условиях цеха
-
Возможна установка автоматизированного модуля для прямой интеграции в производственную линию!
Описание
маркер
| Категория | Параметр | Значение |
|---|---|---|
| Зона обработки | Диаметр вращения над станиной | Φ700 мм |
| Макс. диаметр точения | Φ600 мм | |
| Макс. нагрузка на стол | 600 кг | |
| Рекомендуемый макс. диаметр точения | Φ390 мм | |
| Диаметр патрона (шпиндель) | Φ310 мм | |
| Ход по оси X | 380 мм | |
| Ход по оси Z | 560 мм | |
| Приводы подачи | Скорость быстрого перемещения (X/Z) | 20 / 20 м/мин |
| Шпиндель | Посадочный конец шпинделя | A2-8 |
| Диаметр переднего подшипника | 130 мм | |
| Главный привод | Мощность | 15 / 18,5 кВт |
| Крутящий момент | 440 Н·м | |
| Макс. скорость шпинделя | 2500 об/мин | |
| Револьверная головка | Кол-во позиций BMT | 12 |
| Тип держателя инструмента | BMT65 | |
| Диаметр державки | □25 / Ø40 мм | |
| Позиционирование 30° (с/без фиксации) | 0,35 / 0,12 сек | |
| Приводной инструмент | Кол-во приводных инструментов | 12 |
| Номинальная мощность | 5,5 кВт | |
| Макс. крутящий момент | 100 Н·м | |
| Макс. скорость вращения | 3000 об/мин | |
| Интерфейс | BMT65 | |
| Ось C – шпиндель | Диапазон скоростей | 100 об/мин |
| Крутящий момент | 440 Н·м | |
| Точность (VDI 3441) | Позиционирование X / Z | ≤ 6 / 8 мкм |
| Повторяемость X / Z | ≤ 4 / 5 мкм | |
| Позиционирование оси C | ≤ 20 угл. сек | |
| Гидравлика | Объём бака | 35 л |
| Макс. давление | 55 бар | |
| Охлаждение и стружка | Объём бака охлажд. жидкости | 240 л |
| Производительность трансп. стружки | 170 л | |
| Мощность насоса охлаждения | 0,5 кВт | |
| Расход насоса (при 5 бар) | 24 л/мин | |
| Электропитание | Макс. подключаемая мощность | 35 кВА |
| Напряжение | 400 В | |
| Частота | 50 / 60 Гц | |
| Предохранитель (медленный) | 50 А | |
| Допустимое отклонение напряжения | ±10 % | |

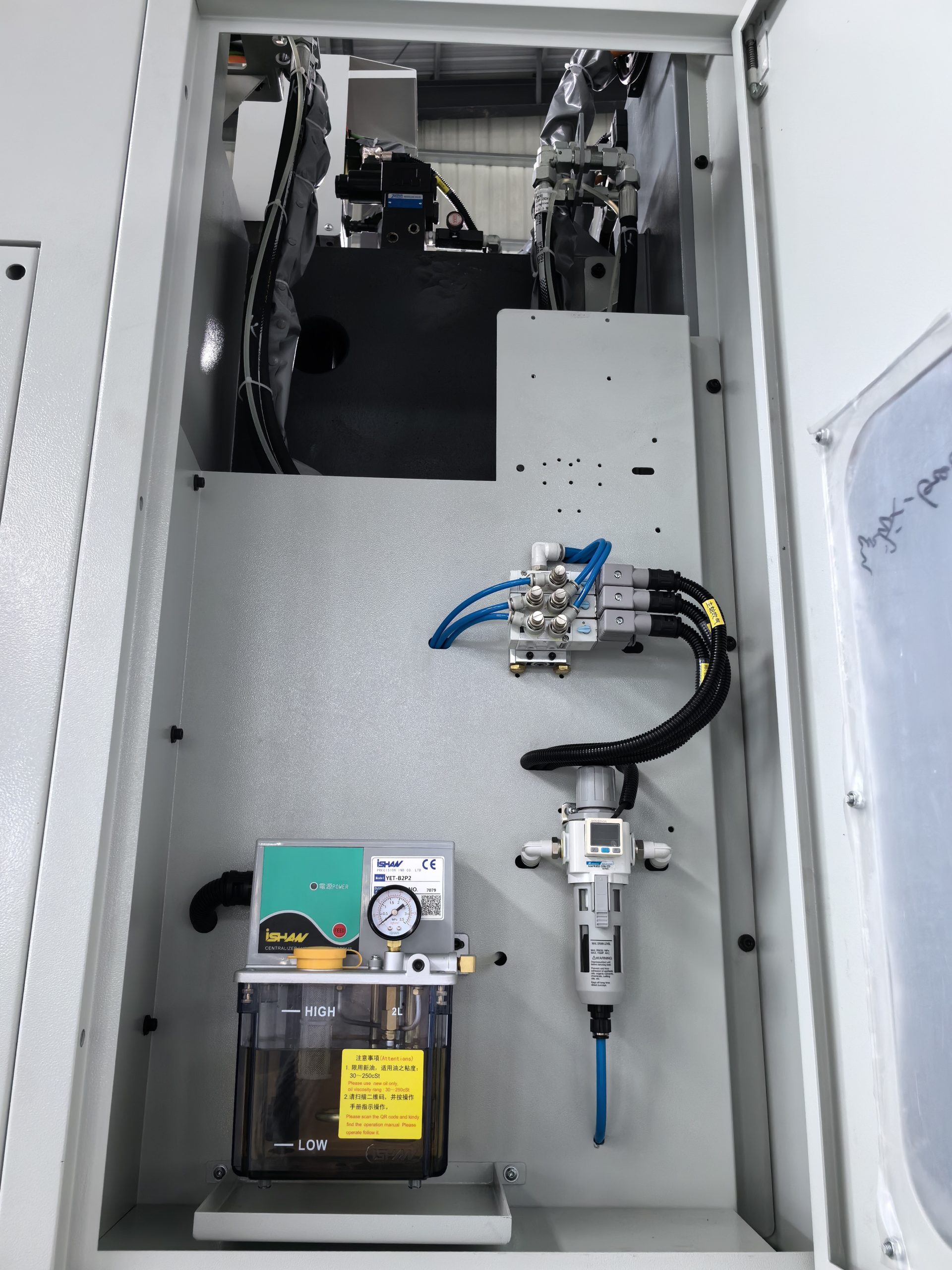

| Пневмосистема | Давление воздуха | 6 бар |
| Потребление воздуха | 15 м³/ч | |
| Окружающая среда | Температура окружающей среды | +15°C до +35°C |
| Макс. относительная влажность | 75 % | |
| Макс. высота установки | 1000 м | |
| Габариты и вес | Вес станка с транспортером стружки | Около 6500 кг |
| Размеры станка (Д × Ш × В) | Около 1810 × 3580 × 3135 мм | |
| Расположение выброса стружки | Заднее |
-

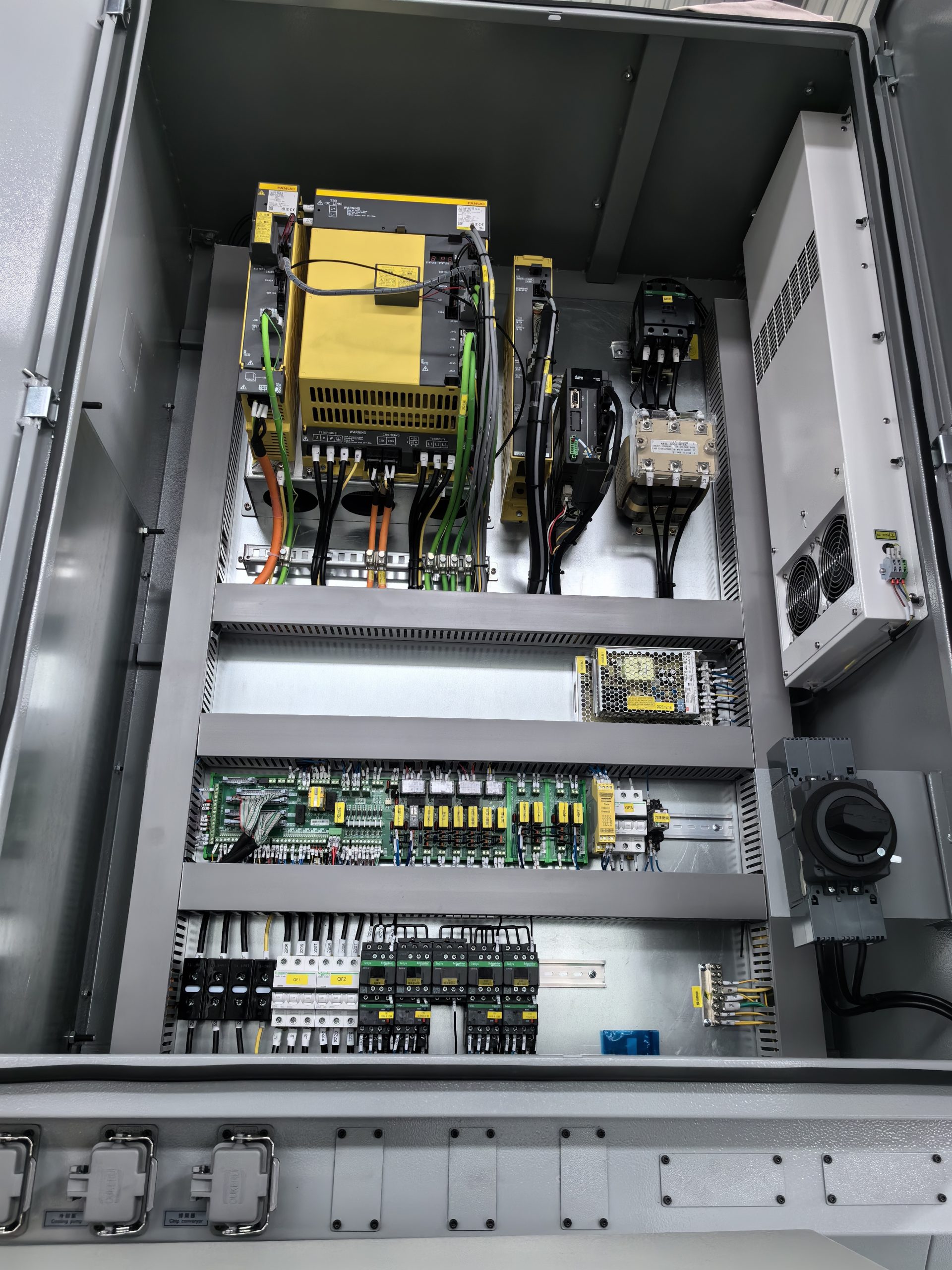

Система ЧПУ: FANUC 0i-TF PLUS
-
Основной шпиндель: A2-8 с приводом переменного тока
Мощность привода: 15 / 18,5 кВт, скорость вращения до 2500 об/мин -
Револьверная головка: сервоуправляемая на 12 позиций, стандарт BMT65
Все 12 позиций — с приводным инструментом -

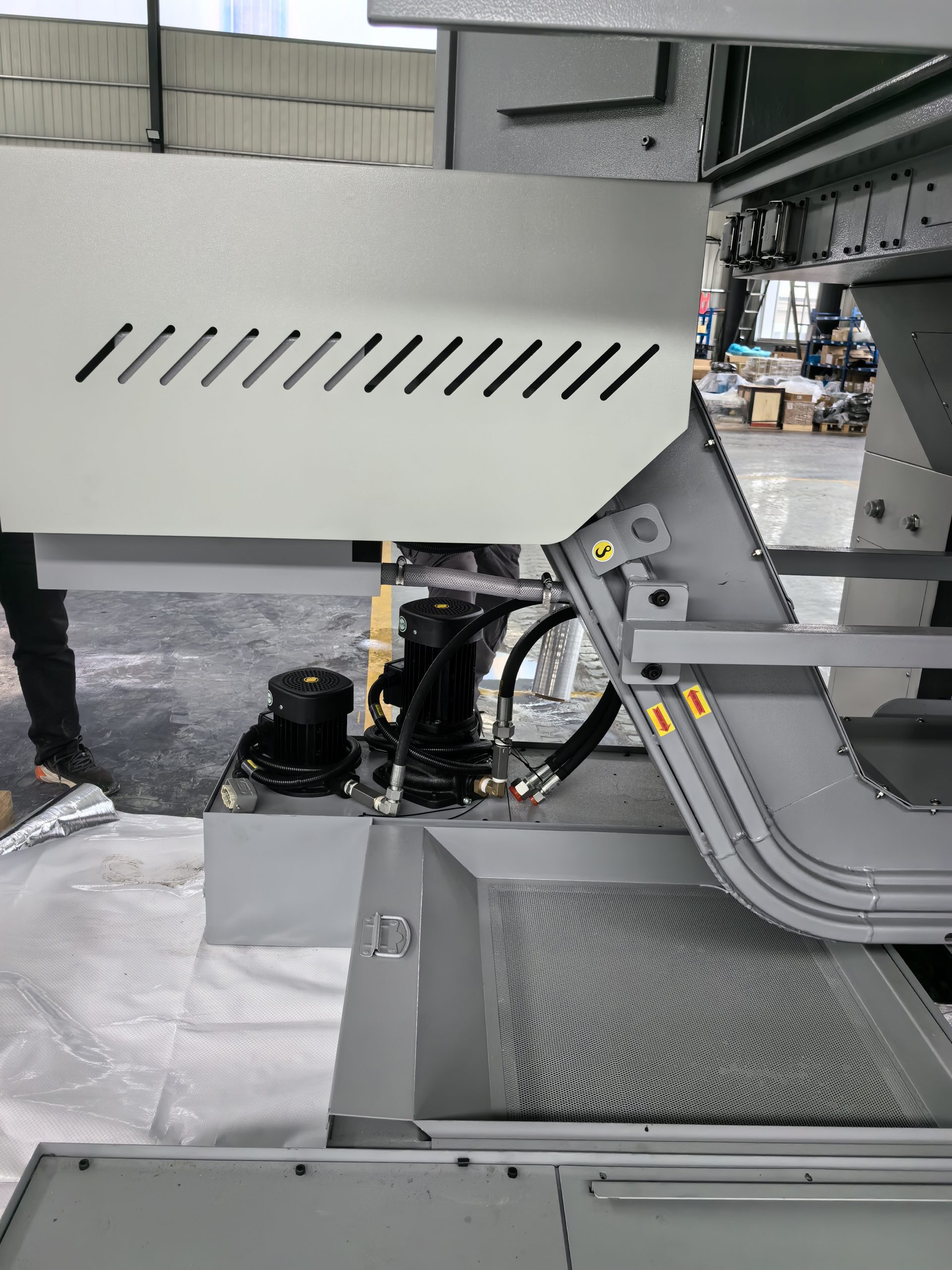

Устройство удаления стружки: транспортер и бак для стружки
-
Гидравлический блок: герметичный цилиндр
