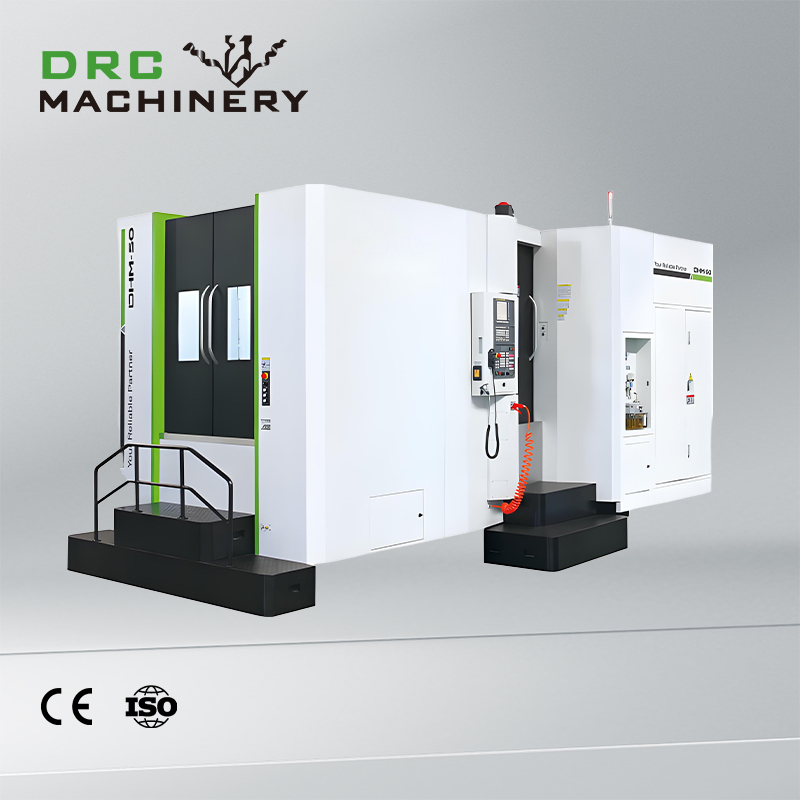

Горизонтальный обрабатывающий центр DRC DHM50
-
Вертикальный обрабатывающий центр MVL855S система Siemens
-
CT8 с чпу торно-токарный 4- осевой универсальный поворотный центр
-
Вертикально-фрезерный обрабатывающий центр GVL850M
-
立式车床C/CK5150
-
V11 высокая скорость CNC вертикальный фрезерный обрабатывающий центр заводская цена
-
Токарный станок с ЧПУ с наклонной станиной TCK56A
-
DHM50 Горизонтальный обрабатывающий центр
-
Токарный станок с ЧПУ с наклонной станиной TCK50A
SLANT BED CNC LATHE TCK56A
Эта серия станков является зрелым продуктом, в основном экспортируемым компанией Dalian R&C MachineryCo., Ltd. Все станки имеют компактную структуру, красивый внешний вид, большой крутящий момент, высокую жесткость, стабильную и надежную работу, а также отличную точность.
Описание
маркер
CNC Система
Стандартный вариант для системы GSK988T Cnc
Опционально Siemens и Fanuc
Токарный станок с наклонной станиной револьверного типа：.
Станок имеет наклонную станину с общим углом 45° и оснащен высокоточными линейными роликовыми направляющими Тайваньского производства с предварительной нагрузкой. Станок имеет высокую точность позиционирования и плавное удаление стружки, подходит для высокоскоростной и высокоточной обработки.
Spindle：
Применяется высокоточный комплект подшипников шпинделя и шпиндель с прецизионной сборкой и динамической проверкой баланса для обеспечения высокой точности, низкого уровня шума и сильной жесткости шпинделя.
CNC Револьверный инструмент：.
Используя метод револьверной головки, скорость смены инструмента высокая, а точность позиционирования высокая.
Обычно используются гидравлические револьверные головки и серворевольверные головки, также могут использоваться силовые револьверные головки.
Стандартная гидравлическая револьверная головка на 8 станций, сервопривод – опционально
- Technical parameters
| Parameters | Unit | TCK56A-1000 | ||
| Max. rotation diameter of the bed | mm | 560 | ||
| Max. cutting length | mm | 1000 | ||
| Standard cutting diameter | 280 | |||
| Max. cutting diameter | mm | 280 | ||
| Max. rotation diameter on the skateboard | mm | 350 | ||
| Spindle end type and code | A2-6/A2-8 | |||
| Spindle hole diameter | mm | 65/86 | ||
| Max. bar diameter | mm | 50/75 | ||
| Single spindle headstock | Spindle speed range | r/min | 50～3000 | |
| spindle Max. output torque | nm | 150 | ||
| Spindle speed series | Stepless | |||
| 30 minutes/continuous | kW | 11/15 | ||
| Standard chuck | Chuck diameter | inch | 10² | |
| X-axis rapid movement speed | m/min | 30 | ||
| Z-axis rapid movement speed | m/min | 30 | ||
| X-axis travel | mm | 210 | ||
| Z-axis travel | mm | 1050 | ||
| Standard tool holder form | Horizontal 8-station | |||
| Tailstock travel | mm | 900 | ||
| Tailstock spindle taper hole taper | Mosh | 5# | ||
| Tool size | External round knife | mm | 25×25 | |
| Boring bar diameter | mm | Ф40/Ф32/Ф25/Ф20 | ||
| Machine weight | Total weight | kg | 4500 | |
| Weight capacity | Disk type parts | kg | 200
(Including chucks and other machine tool accessories) |
|
| Bar type parts | kg | 500
(Including chucks and other machine tool accessories) |
||
| Machine tool appearance | Length×width×height | mm | 3570×2000×1900 | |
- Machine configuration list
| Configuration | Specification | Brand |
| CNC system | GSK 988TA | GSK |
| Main motor | 11KW | GSK |
| Spindle bearings | Front 100，Back 90 | NACHI |
| Turret | STP-80-25-8 | 8 station |
| X-axis screw bearing | 25X62X15 | NACHI |
| Z-axis screw bearing | 25X62X15 | NACHI |
| X-axis ball screw | φ32×12-505-C3 | Hiwin |
| Z-axis ball screw | φ32×12-1542-C3 | Hiwin |
| X-axis guide rail | 35mm ball type | Hiwin |
| Z-axis guide rail | 35mm ball type | Hiwin |
| Tail stage guide rail | 35mm ball type | Hiwin |
| Tailstock | With radial locking | Self-made |
| Hydraulic chuck | 10 inch hollow | Bedefu/Taiwan Autogrip |
| Lubrication Pump | Positive displacement oil pump | Domestic |
