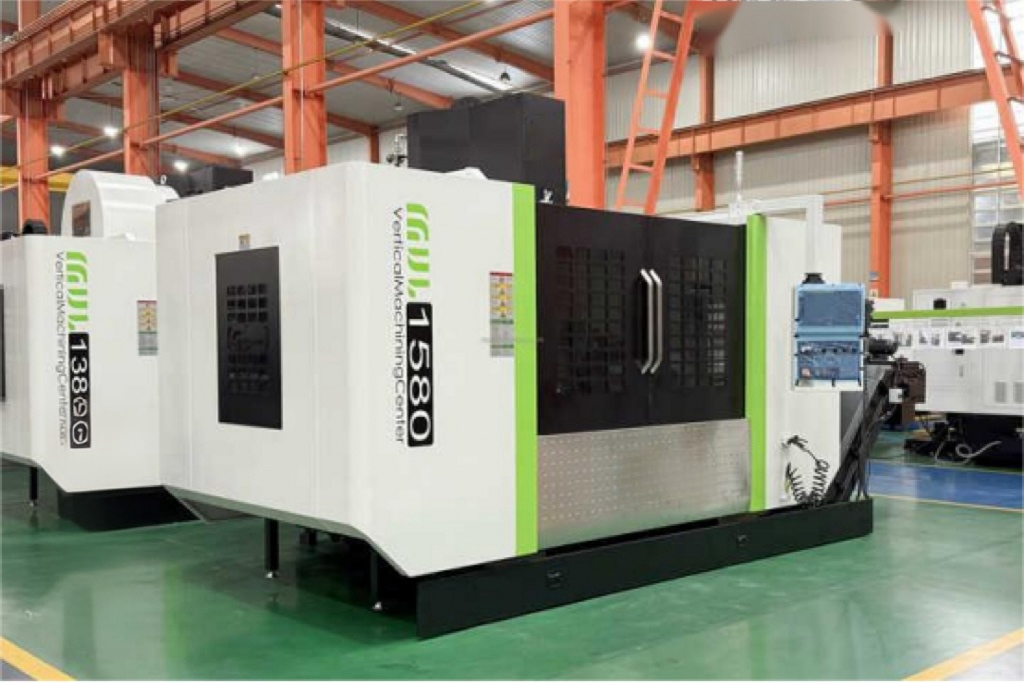

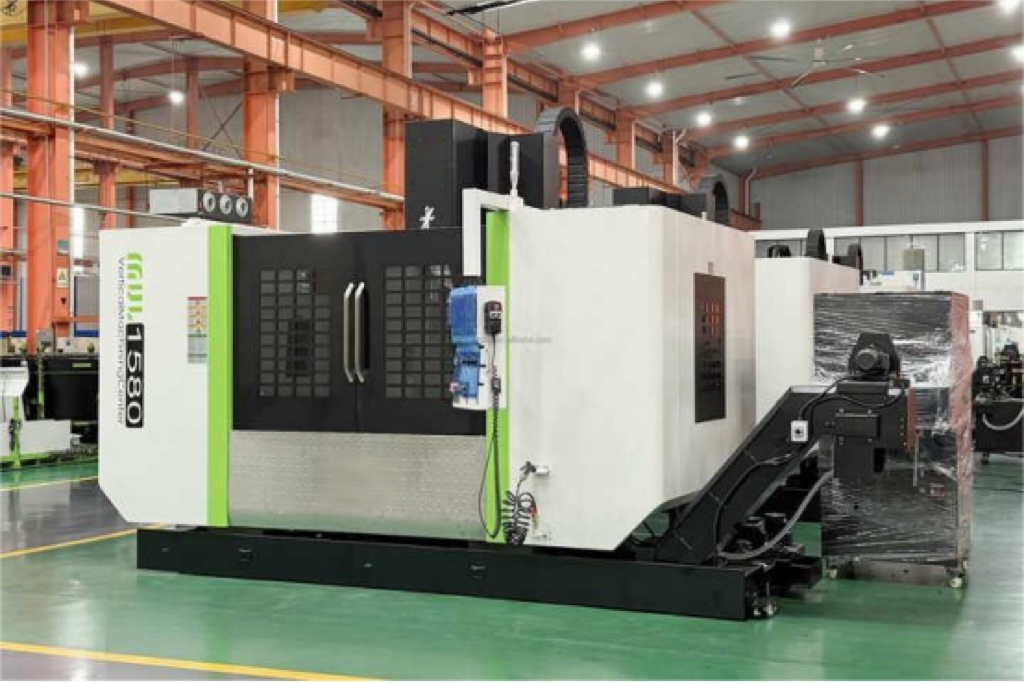

MVL1580 3-осевой вертикальный обрабатывающий центр автоматический станок с ЧПУ фрезерный обрабатывающий центр по металлу
Вертикальный обрабатывающий центр MVL1580 основном используется для обработки деталей и пресс-форм среднего размера. После одного зажима заготовка может непрерывно выполнять процессы фрезерования, сверления, расточки, развертывания и т. д. Он может обрабатывать детали на одном станке или на нескольких сборочных линиях. Он имеет такие преимущества, как большая сила резания, высокая скорость позиционирования, мехатроника, автоматическое удаление стружки, защита безопасности и простота эксплуатации.
Описание
маркер
Конструктивные особенности вертикального обрабатывающего центра: высокая жесткость, долговременная точность
1.Основные крупные части машины
Основание, кронштейн, верстак, колонна и шпиндельная коробка изготовлены из высококачественного чугуна методом полимерно-песчаного литья. Передовая технология термообработки устраняет остаточные напряжения, а ребра жесткости обеспечивают всей конструкции достаточную прочность, жесткость и высокую устойчивость.
2. Ось X и ось Y
Используются линейные направляющие качения, высокая жесткость и превосходная динамическая точность.
3. Трехосное движение
Это достигается с помощью использования двухгаечной шарико-винтовой передачи тайваньского бренда. Компактная конструкция обеспечивает плавность хода и высокую точность. Винт закреплен с помощью прецизионных подшипников, которые предварительно нагружены с обеих сторон для компенсации теплового расширения и обеспечения стабильной и жесткой механической передачи.
4. Соедините основание с поддоном для воды.
Он имеет лабиринтную конструкцию и отличается превосходной водонепроницаемостью.
5. Шпиндель высокой жесткости BT50
Произведено тайваньским брендом. Подшипники шпинделя смазываются консистентной смазкой, что обеспечивает длительную надежную работу, минимизируя затраты на техническое обслуживание и гарантируя экологическую безопасность.
| Модель машины | MVL1580E | единица | |
| Верстак | Размер верстака | 1700X800 | mm |
| Нагрузка на верстак | 1500 | Kg | |
| Ширина Т-образного паза | 5-18*140 | mm | |
| Диапазон обработки | Ход по оси X | 1500 | mm |
| Ход по оси Y | 800 | mm | |
| Ход по оси Z | 700 | mm | |
| Расстояние от конца шпинделя до рабочего стола | 100-800 | mm | |
| Шпиндель | Модель конического отверстия | BT50 | |
| Спецификация заклепки | P50T-1-MAS403(45°) | ||
| Диапазон скоростей | 10-6000 | rpm | |
| Конфигурация системы | FANUC 0i MF 5 | ||
| Двигатель | Двигатель оси X | βis22 | |
| Двигатель оси Y | βis30 | ||
| Двигатель оси Z | βis30B | ||
| Двигатель шпинделя | βiI15 | ||
| Подача | Быстрое перемещение по оси X | 24 | m/min |
| Быстрое перемещение по оси Y | 20 | m/min | |
| Быстрое перемещение по оси Z | 20 | m/min | |
| Размер машины (без учета бака для воды) | Около 4100*3500*3300 | mm | |
| Вес машины | Около 10.5 | T | |
