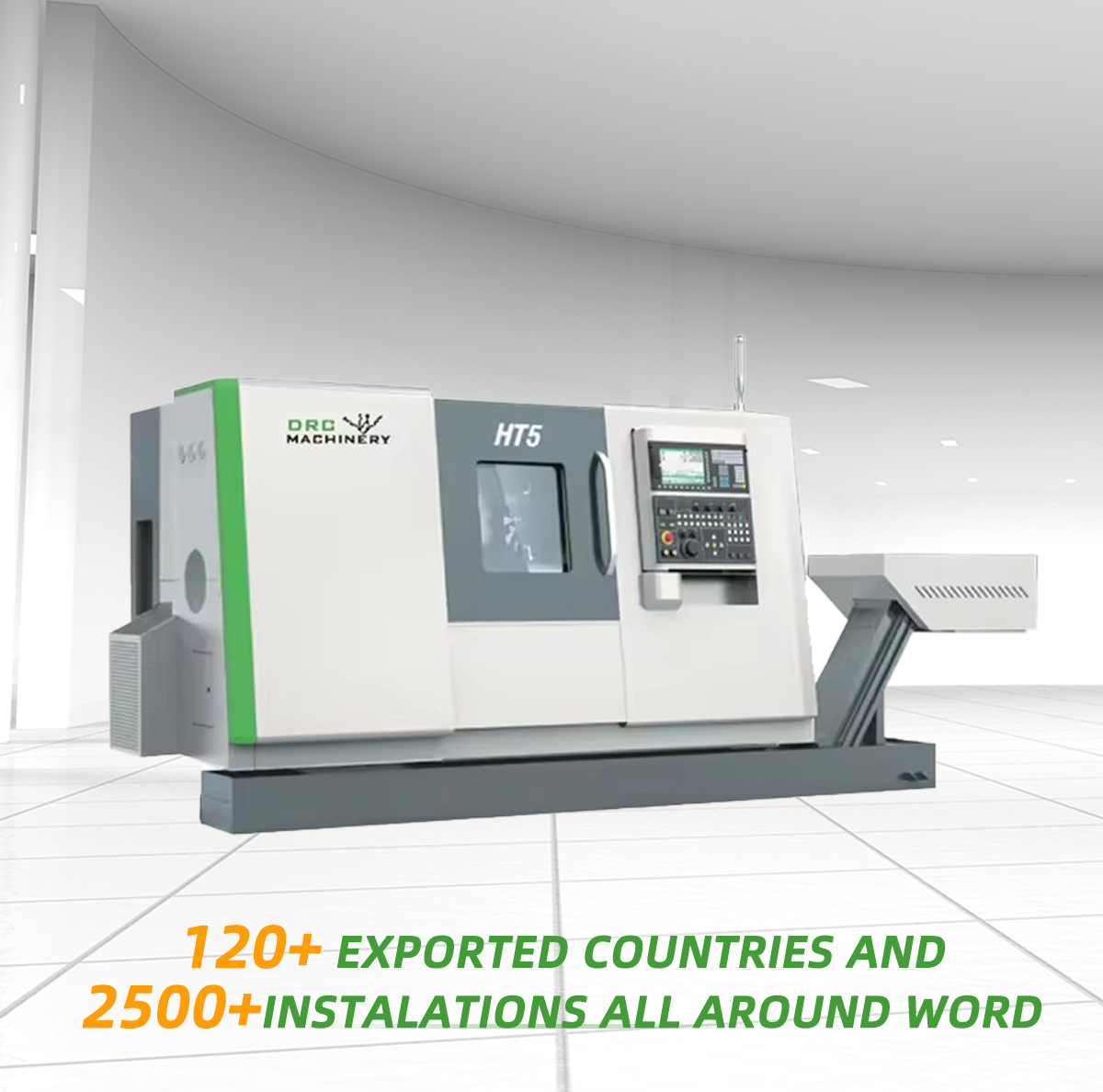

Токарный станок с ЧПУ HT5: высокоточный, мощный и многофункциональный выбор для профессиональной металлообработки
Если вы ищете высокоточный токарный станок с ЧПУ для решения задач металлообработки любого сложности — станок с ЧПУ HT5 от DRC Machinery станет идеальным партнером для вашего бизнеса! Компактный, надежный и оснащенный современными компонентами, этот токарный станок ЧПУ сочетает в себе точность до 0.008 мм, мощность 15 кВт и гибкость для обработки деталей диаметром до 390 мм. Независимо от того, работаете ли вы с чугуном, сталью или нержавеющим металлом — станок для металлообработки HT5 гарантирует высокую производительность и стабильные результаты в длительной эксплуатации.
Описание
маркер
1. Высокая точность и производительность — ключевые преимущества токарного станка с ЧПУ HT5
2. Многофункциональность и гибкость — токарный станок ЧПУ для любых деталей
3. Надежность и интеграция — стабильный токарный станок ЧПУ от ведущих брендов
| технический параметр-HT5 | ||

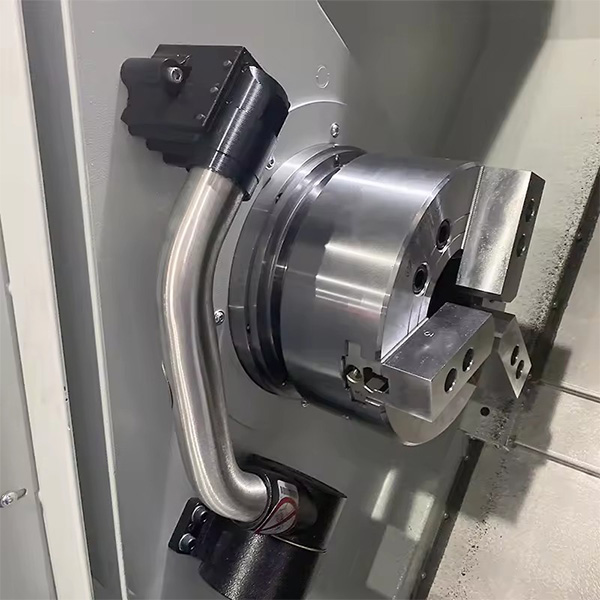

| Головка шпинделя | тип | FL 140 h5 / A2-6 |
| Скорость вращения шпинделя | rpm | 5000 |
| Максимальный крутящий момент | N×m | 112 |
| Мощность шпинделя | Kw | 11/15 |
| Диаметр самоцентрирующегося патрона | mm | 210 |
| Отверстие шпинделя | mm | 74 |
| Диаметр переднего подшипника | mm | 100 |
| Смазка подшипников шпинделя | тип | Смазка |
| Смазка рельсов | тип | Масло |
| Диапазон скоростей | rpm | 5-5000 |
| рабочая область | ||
| Диаметр кровати | mm | 576 |
| Обрабатываемый максимальный диаметр | mm | 390 |
| Максимальная длина обработки | mm | 800 |
| Максимальный диаметр стержня | mm | 51 |
| Перемещение по оси Z | mm | 525 |
| Перемещение по оси X | mm | 225 |
| Шариковый винт | ||
| Шарико-винтовая передача оси X / Z D x P | mm | 32 x 10 |
| Кормить | ||
| Быстрый ход по оси Z | m/min | 30 |
| Ускоренный ход оси X | m/min | 30 |
| Вал тяги | ||
| Тяга оси X / Z | N m | 4500 |
| Количество осей | 2 | |
| измерительная система | ||
| Система измерения осей X / Z | Абсолютный энкодер | |
| Высочайшая точность позиционирования (X / Z); VDI / DGQ 3441 | mm | 0.008/0.008 |
| Повторяющаяся точность позиционирования (X / Z); VDI / DGQ 3441 | mm | 0.004/0.005 |

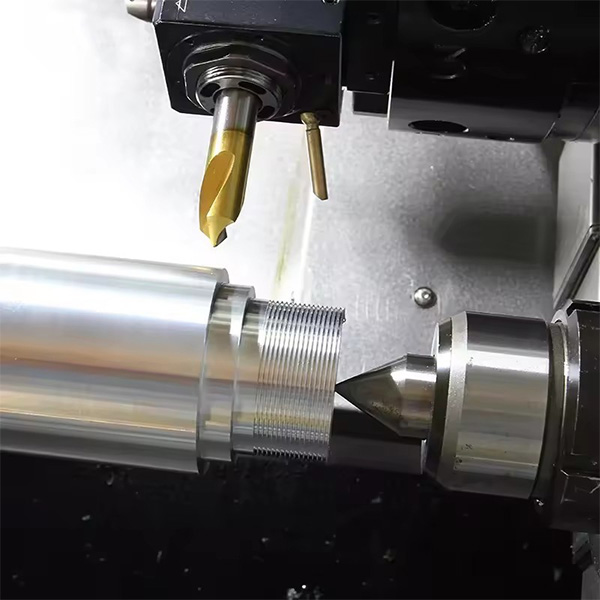

| Задняя бабка | ||
| Ход задней бабки | mm | 500 |
| Мобильная задняя бабка | тип | Гидравлически программируемый |
| Максимальное усилие задней бабки | N | 4000 |
| Центральная втулка задней бабки | тип | MT 4 |

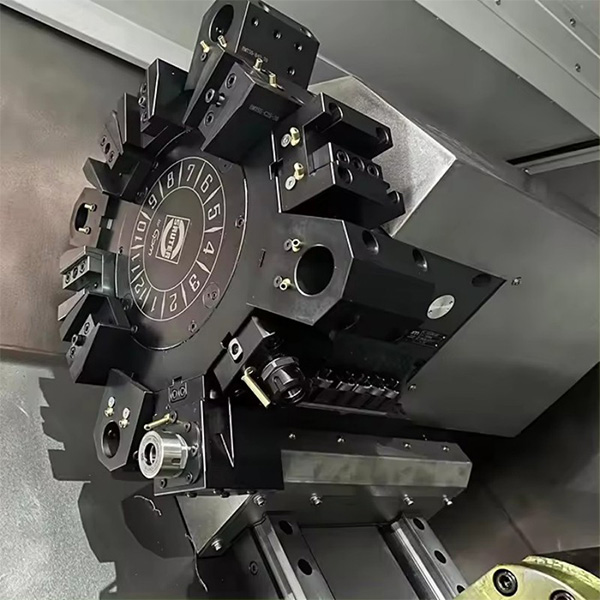

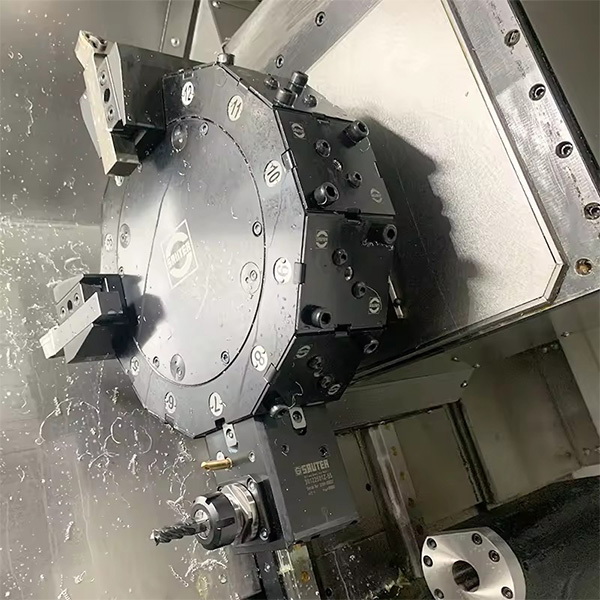

| Принадлежности для инструментов | ||

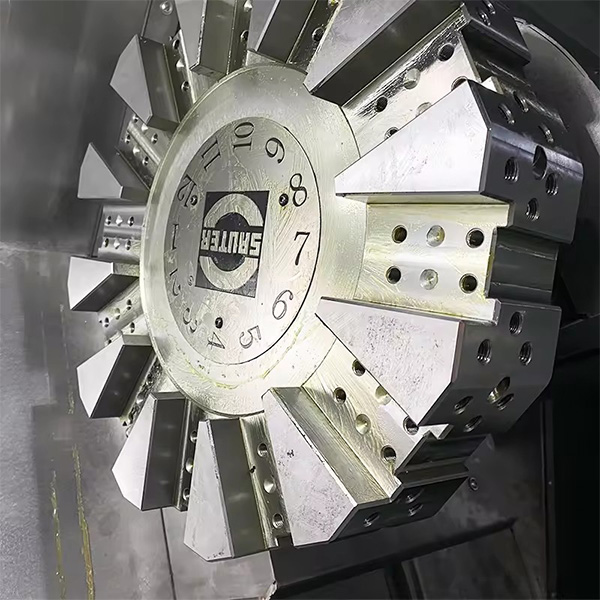

| Тип диска револьвера | тип | Слотовый диск |
| Количество инструментов (количество приводных инструментов) | # | 12 |
| Внешний диаметр хвостовика инструмента | mm | □25，Ø40 |
| Электрические параметры | ||
| Напряжение | V | 380 ±10% |
| Частота | Hz | 50 ± 1% |
| Максимальная установленная мощность | KVA | 20 |
| Предохранитель для защиты линии 400 В | A | 63 |
| Подключите кабельную часть | mm2 | 4 x 10 |
| Гидравлическая система | ||
| Рабочее давление | bar | 40 |
| Емкость резервуара для хранения масла | l | 35 |
| Расход насоса | I/ min | 24 |
| система охлаждения | ||
| Емкость бака для воды (приблизительно) | l | 180 |
| Трансмиссия насоса | l /min | 30 |
| Давление насоса | bar | 5 |
| Уровень шума | ||
| Уровень шума | dB (A) | ≤80 |
| Материал кровати | HT300 | |
| Площадь стандартного станка с конвейером для стружки | 4080 x 1850 x 1800 mm | |
| Мощность блока питания * напряжение * источник воздуха | 25KVA*Трехфазный 380 В переменного тока, 50 Гц*6.8bar; 16L/min | |
Выставка
Производственные базы
Dalian R&C Machinery Co., Ltd. является групповым предприятием с шестью основными производственными базами, специализирующимся на производстве, исследованиях и продажах высококачественных станков с ЧПУ для резки металла, с более чем 30-летним опытом. Компания сертифицирована системой менеджмента качества ISO9001 и имеет 289 национальных патентов. Все машины изготовлены в строгом соответствии с стандартами CE, охватывающими широкий спектр передового оборудования ЧПУ, включая обработочные центры, токарные станки ЧПУ, портальные обработочные центры, горизонтальные обработочные центры, горизонтальные фрезеры, трубные резьбовые токарные станки, вертикальные токарные станки и швейцарские автоматические токарные станки.
Сертификаты
На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
Продукция DRC Machinery экспортируется в более чем 180 стран мира.
Компания сотрудничала с более чем 2500 клиентами.
DRCmachinery предоставляет клиентам комплексные услуги и комплексные решения.
Обработка образцов
Решение с ЧПУ для промышленности резки металлов
Отгрузка
Почему стоит выбрать токарный станок с ЧПУ HT5?
- ✅ Высокоточность — позиционирование до 0.008 мм для сложных деталей;
- ✅ Многофункциональность — 12 инструментов и гидравлическая задняя бабка для любых операций;
- ✅ Надежность — компоненты NSK, PMI и система Siemens 828D;
- ✅ Комплаентность — сертификаты CE, ISO 9001 и соответствие международным стандартам;
- ✅ Оптимальное соотношение цена-качество — профессиональный токарный станок с ЧПУ по доступной стоимости.
Для получения консультации по станку с ЧПУ HT5 или запросу коммерческого предложения свяжитесь с нами сегодня! Наша команда поможет подобрать идеальное оборудование для ваших задач металлообработки.
