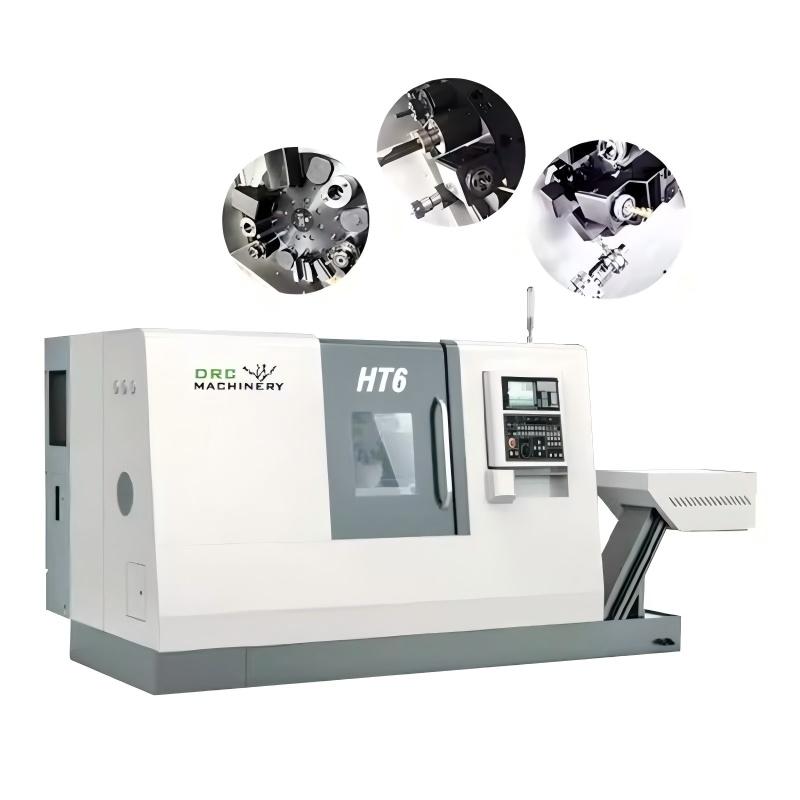

HT6L-Высокоточный станок с ЧПУ
HT6L ЧПУ станок — Откройте новые горизонты обработки с передовыми технологиями!
1. Высокая точность и производительность
Точность до 0.005 мм и скорость перемещения до 30 м/мин для эффективной обработки.
2. Многофункциональность

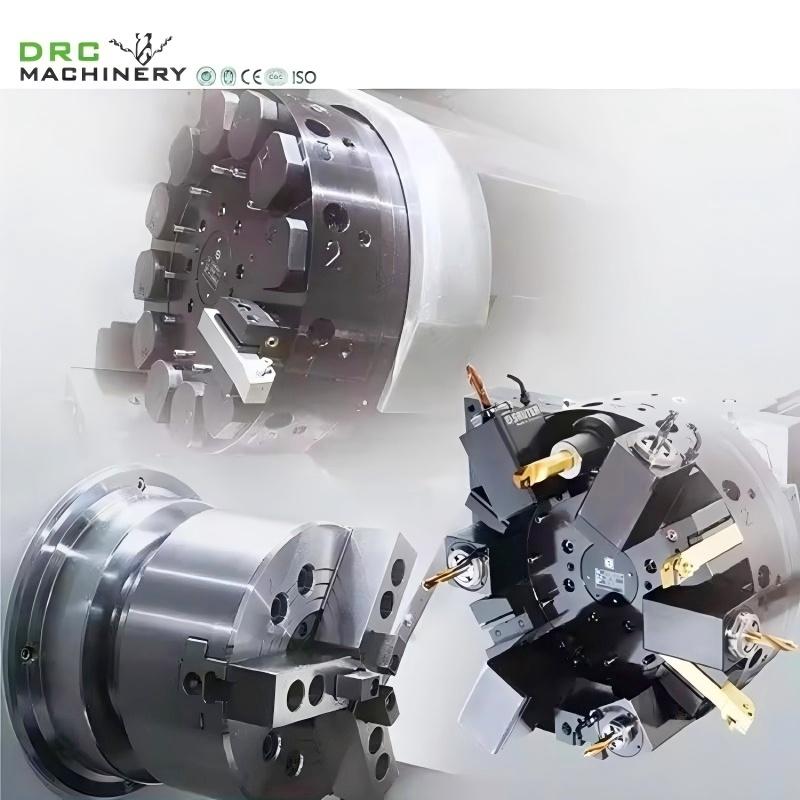

12-местная серво-револьверная головка и гидравлическая задняя бабка для обработки деталей до 500 мм.
3. Надёжность и экономичность

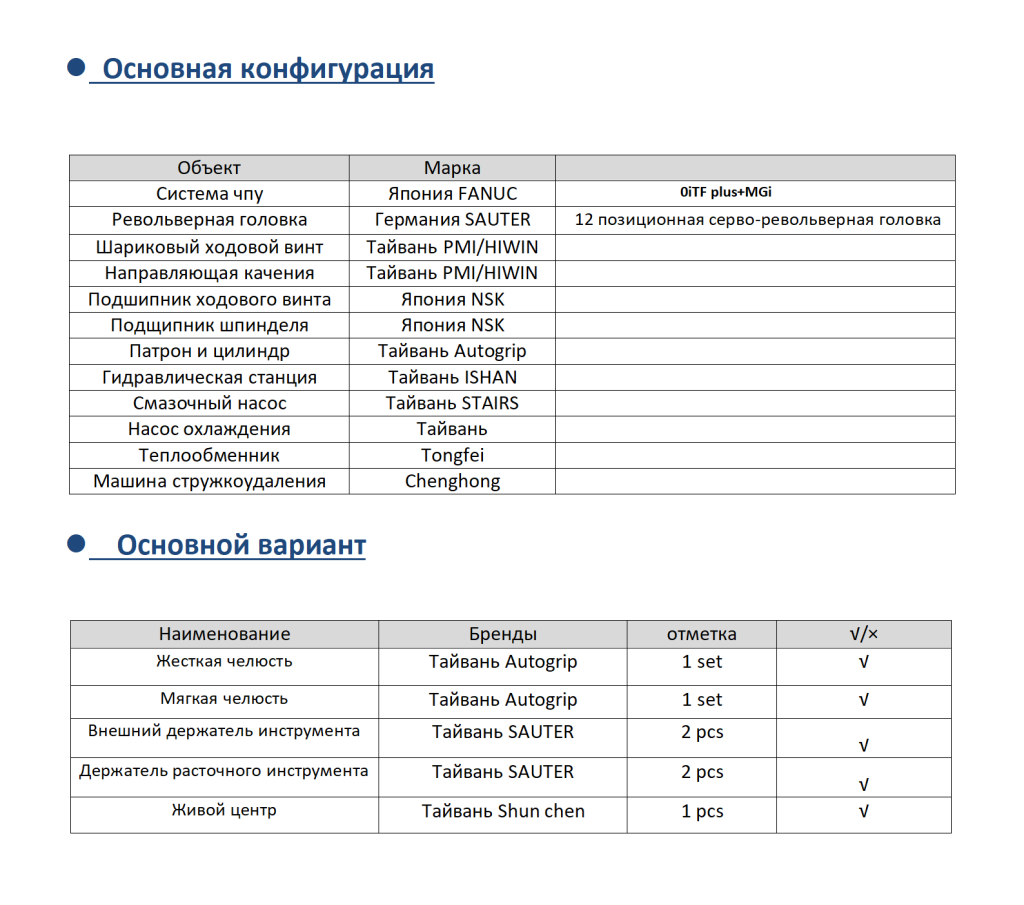

Качественные компоненты от мировых брендов (FANUC, SAUTER) для долговечности и минимальных затрат на обслуживание.

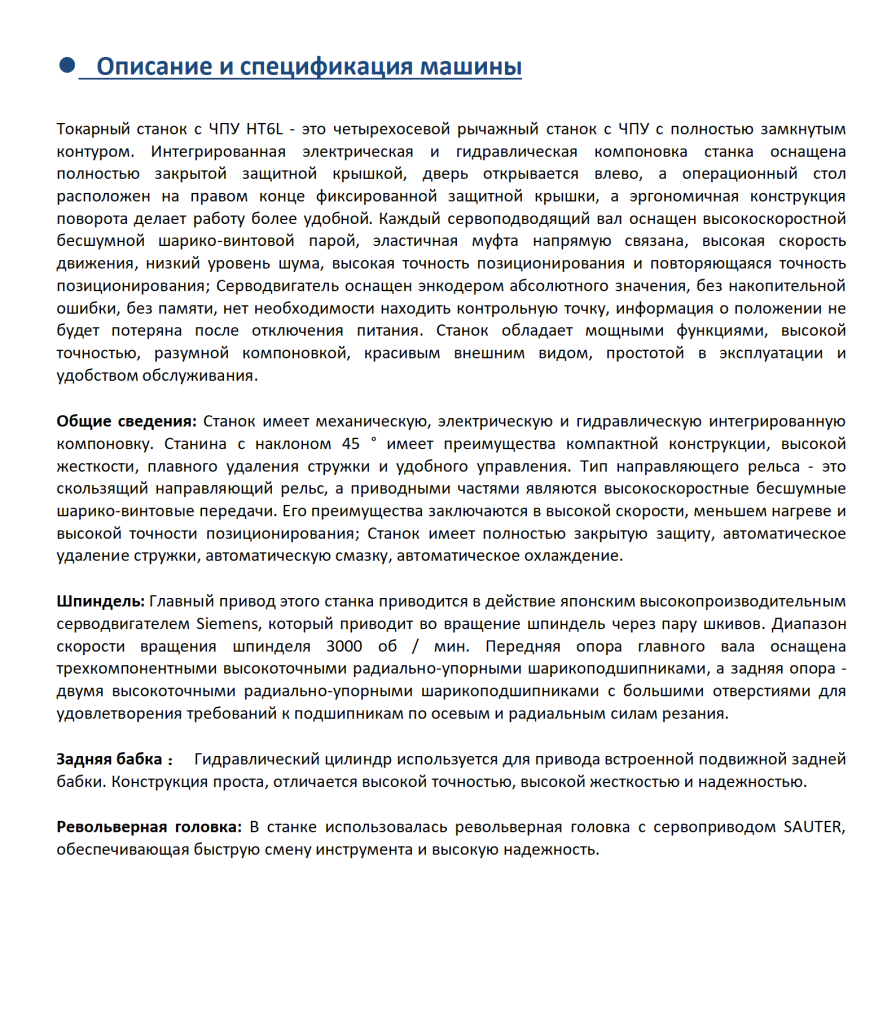

Описание
маркер

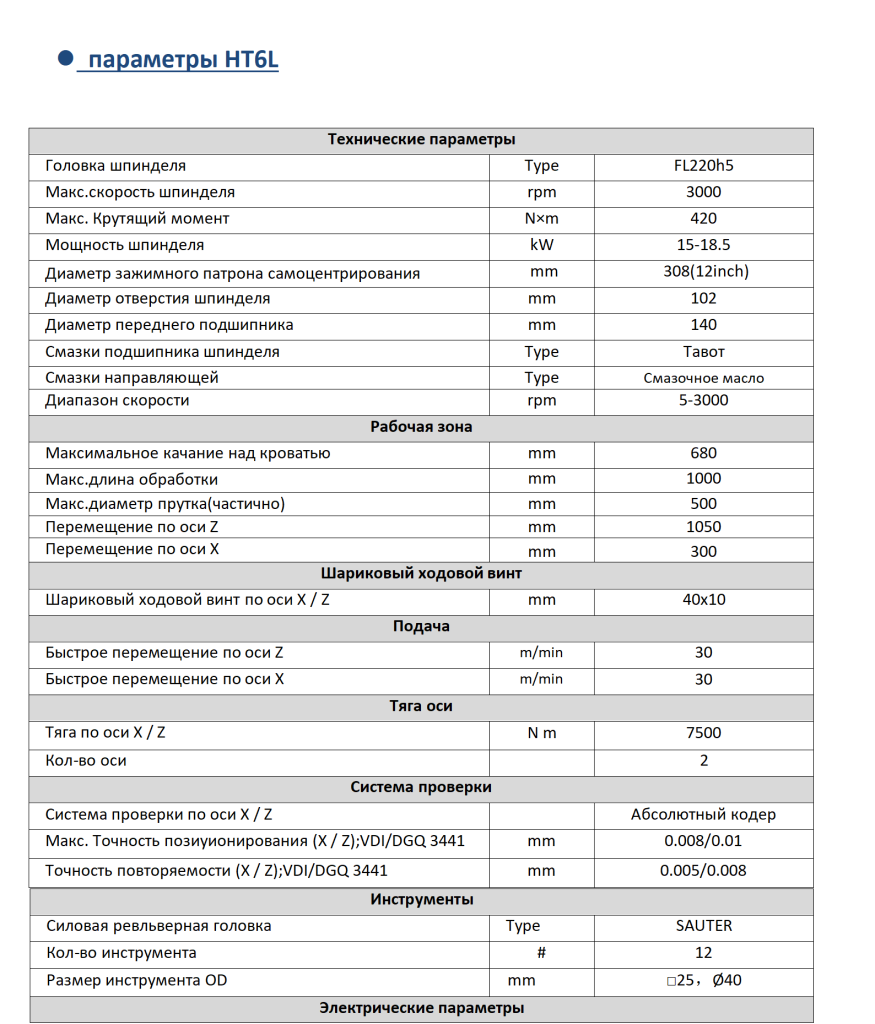

| Технические параметры-HT6L | ||
| Головка шпинделя | Type | FL220h5 |
| Макс.скорость шпинделя | rpm | 3000 |
| Макс. Крутящий момент | N×m | 420 |
| Мощность шпинделя | kW | 15-18.5 |
| Диаметр зажимного патрона самоцентрирования | mm | 308(12inch) |
| Диаметр отверстия шпинделя | mm | 102 |
| Диаметр переднего подшипника | mm | 140 |
| Смазки подшипника шпинделя | Type | Тавот |
| Смазки направляющей | Type | Смазочное масло |
| Диапазон скорости | rpm | 5-3000 |
| Рабочая зона | ||
| Максимальное качание над кроватью | mm | 680 |
| Макс.длина обработки | mm | 1000 |
| Макс.диаметр прутка(частично) | mm | 500 |
| Перемещение по оси Z | mm | 1050 |
| Перемещение по оси X | mm | 300 |
| Шариковый ходовой винт | ||
| Шариковый ходовой винт по оси X / Z | mm | 40x10 |
| Подача | ||
| Быстрое перемещение по оси Z | m/min | 30 |
| Быстрое перемещение по оси X | m/min | 30 |
| Тяга оси | ||
| Тяга по оси X / Z | N m | 7500 |
| Кол-во оси | 2 | |
| Система проверки | ||
| Система проверки по оси X / Z | Абсолютный кодер | |
| Макс. Точность позиуионирования (X / Z);VDI/DGQ 3441 | mm | 0.008/0.01 |
| Точность повторяемости (X / Z);VDI/DGQ 3441 | mm | 0.005/0.008 |
| Инструменты | |||
| Силовая ревльверная головка | Type | SAUTER | |
| Кол-во инструмента | # | 12 | |
| Размер инструмента OD | mm | □25，Ø40 | |

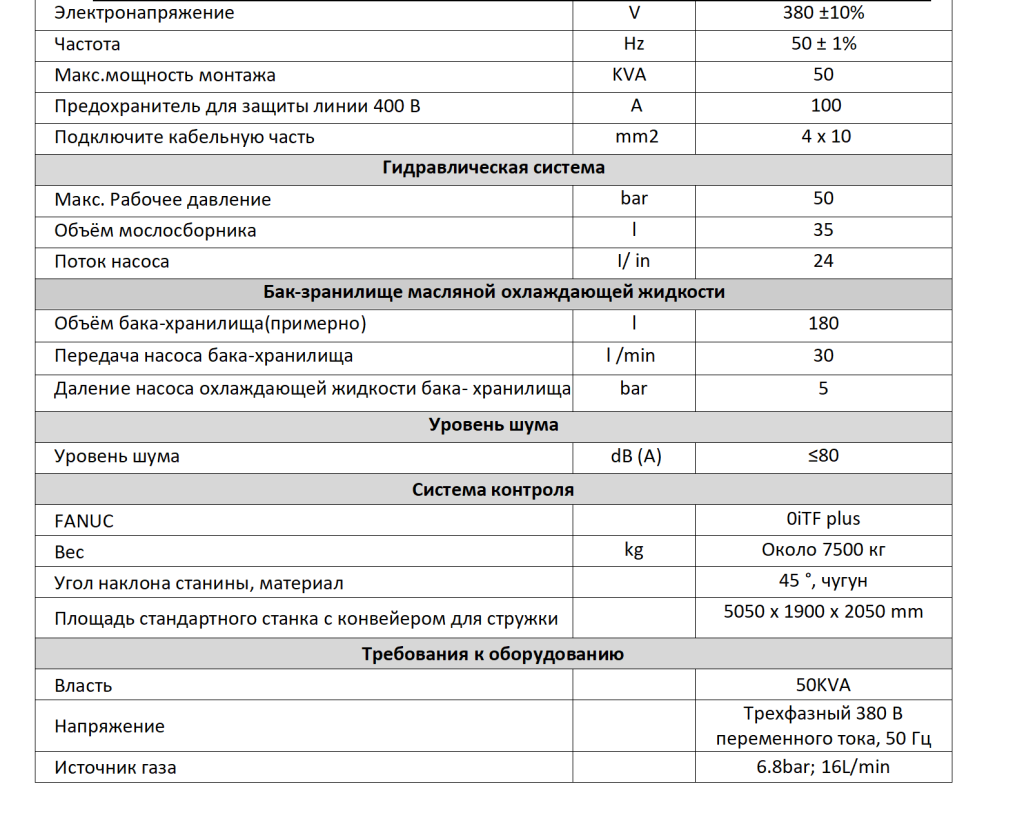

| Электрические параметры | |||
| Электронапряжение | V | 380 ±10% | |
| Частота | Hz | 50 ± 1% | |
| Макс.мощность монтажа | KVA | 50 | |
| Предохранитель для защиты линии 400 В | A | 100 | |
| Подключите кабельную часть | mm2 | 4 x 10 | |
| Гидравлическая система | |||
| Макс. Рабочее давление | bar | 50 | |
| Объём мослосборника | l | 35 | |
| Поток насоса | I/ in | 24 | |
| Бак-зранилище масляной охлаждающей жидкости | |||
| Объём бака-хранилища(примерно) | l | 180 | |
| Передача насоса бака-хранилища | l /min | 30 | |
| Даление насоса охлаждающей жидкости бака- хранилища | bar | 5 | |
| Уровень шума | |||
| Уровень шума | dB (A) | ≤80 | |
| Система контроля | |||
| FANUC | 0iTF plus | ||
| Вес | kg | Около 7500 кг | |
| Угол наклона станины, материал | 45 °, чугун | ||
| Площадь стандартного станка с конвейером для стружки | 5050 x 1900 x 2050 mm | ||
| Требования к оборудованию | |||
| Власть | 50KVA | ||
| Напряжение | Трехфазный 380 В переменного тока, 50 Гц | ||
| Источник газа | 6.8bar; 16L/min | ||
