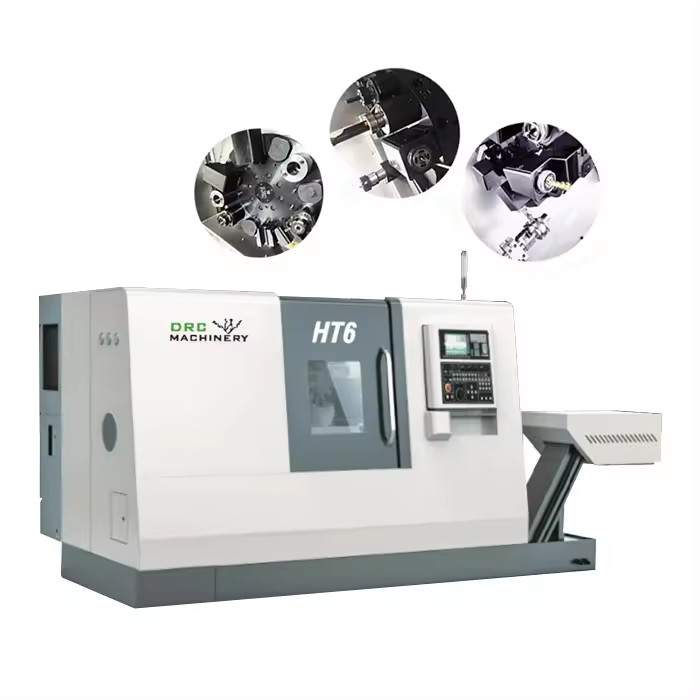

HT6-Высокоточный станок с ЧПУ
Умное производство с HT6: Высокая скорость, высокая точность, высокая надежность!
1. Высокая точность и производительность
Точность до 0.005 мм и скорость шпинделя до 4500 об/мин обеспечивают отличную обработку и производительность.
2. Многофункциональность

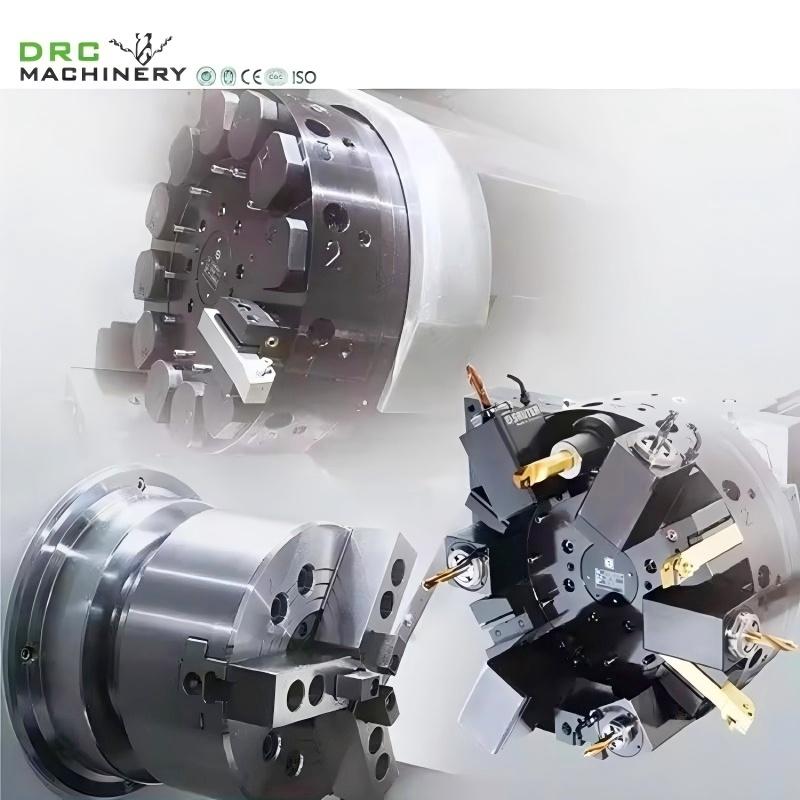

12-местный серво-револьвер и гидравлическая задняя бабка для обработки деталей до 400 мм и длиной до 550 мм.
3. Надежность и низкие расходы
Качественные компоненты и системы охлаждения снижают затраты на обслуживание и увеличивают долговечность.

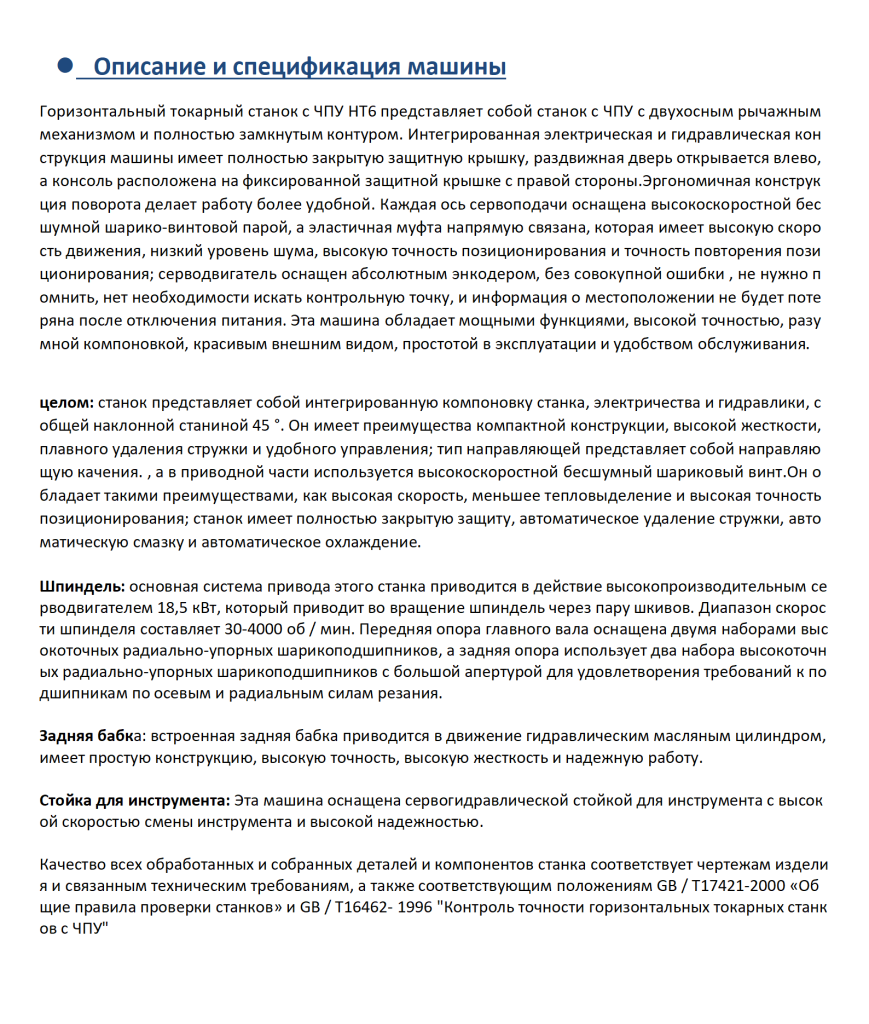

Описание
маркер

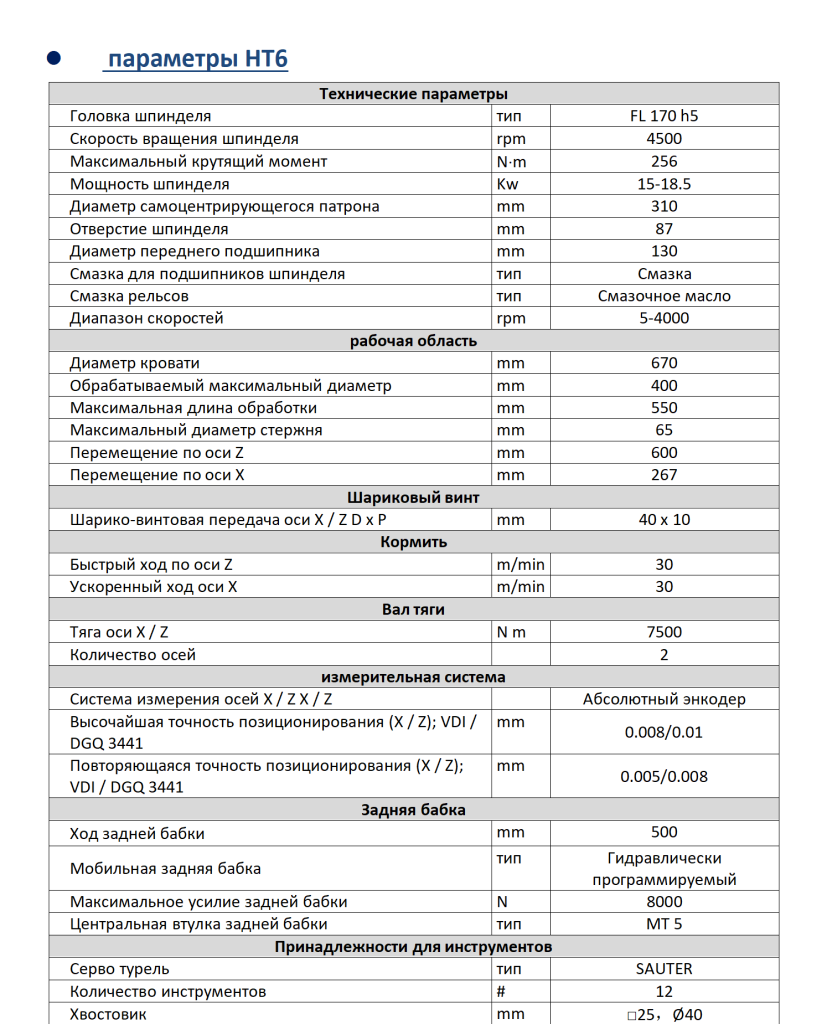

| Технические параметры-HT6 | ||
| Головка шпинделя | тип | FL 170 h5 |
| Скорость вращения шпинделя | rpm | 4500 |
| Максимальный крутящий момент | N×m | 256 |
| Мощность шпинделя | Kw | 15-18.5 |
| Диаметр самоцентрирующегося патрона | mm | 310 |
| Отверстие шпинделя | mm | 87 |
| Диаметр переднего подшипника | mm | 130 |
| Смазка для подшипников шпинделя | тип | Смазка |
| Смазка рельсов | тип | Смазочное масло |
| Диапазон скоростей | rpm | 5-4000 |
| рабочая область | ||
| Диаметр кровати | mm | 670 |
| Обрабатываемый максимальный диаметр | mm | 400 |
| Максимальная длина обработки | mm | 550 |
| Максимальный диаметр стержня | mm | 65 |
| Перемещение по оси Z | mm | 600 |
| Перемещение по оси X | mm | 267 |
| Шариковый винт | ||
| Шарико-винтовая передача оси X / Z D x P | mm | 40 x 10 |
| Кормить | ||
| Быстрый ход по оси Z | m/min | 30 |
| Ускоренный ход оси X | m/min | 30 |
| Вал тяги | ||
| Тяга оси X / Z | N m | 7500 |
| Количество осей | 2 | |
| измерительная система | ||
| Система измерения осей X / Z X / Z | Абсолютный энкодер | |
| Высочайшая точность позиционирования (X / Z); VDI / DGQ 3441 | mm | 0.008/0.01 |
| Повторяющаяся точность позиционирования (X / Z); VDI / DGQ 3441 | mm | 0.005/0.008 |
| Задняя бабка | ||
| Ход задней бабки | mm | 500 |
| Мобильная задняя бабка | тип | Гидравлически программируемый |
| Максимальное усилие задней бабки | N | 8000 |
| Центральная втулка задней бабки | тип | MT 5 |
| Принадлежности для инструментов | ||
| Серво турель | тип | SAUTER |
| Количество инструментов | # | 12 |
| Хвостовик | mm | □25，Ø40 |

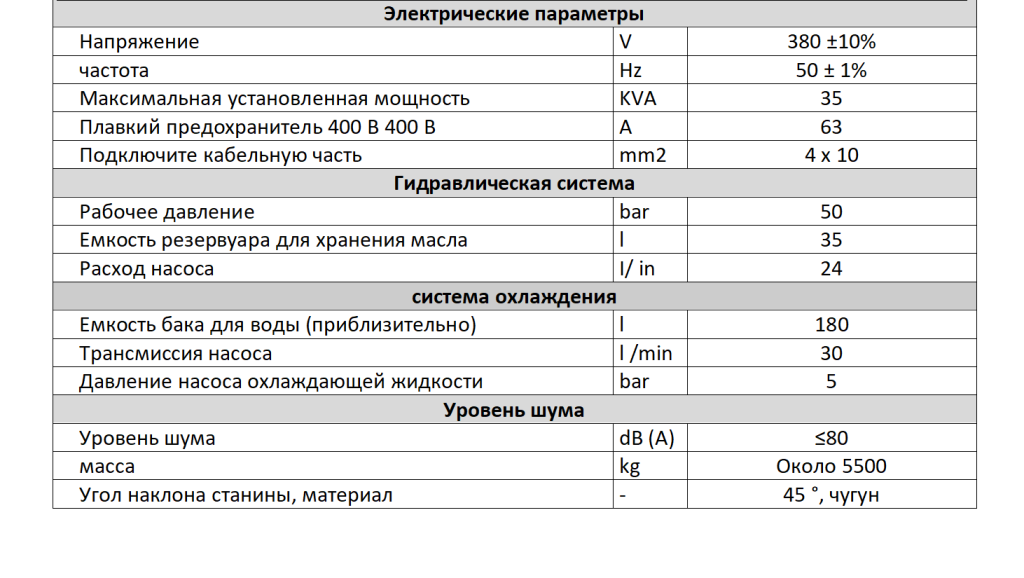

| Электрические параметры | ||
| Напряжение | V | 380 ±10% |
| частота | Hz | 50 ± 1% |
| Максимальная установленная мощность | KVA | 35 |
| Плавкий предохранитель 400 В 400 В | A | 63 |
| Подключите кабельную часть | mm2 | 4 x 10 |
| Гидравлическая система | ||
| Рабочее давление | bar | 50 |
| Емкость резервуара для хранения масла | l | 35 |
| Расход насоса | I/ in | 24 |
| система охлаждения | ||
| Емкость бака для воды (приблизительно) | l | 180 |
| Трансмиссия насоса | l /min | 30 |
| Давление насоса охлаждающей жидкости | bar | 5 |
| Уровень шума | ||
| Уровень шума | dB (A) | ≤80 |
| масса | kg | Около 5500 |
| Угол наклона станины, материал | - | 45 °, чугун |
