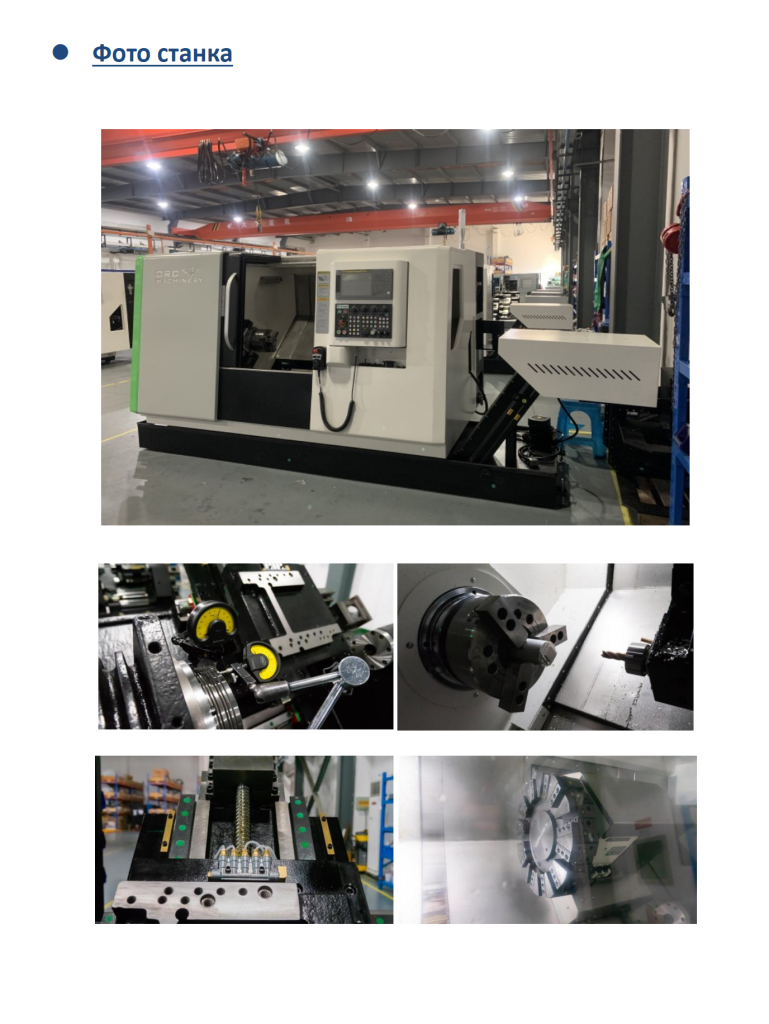

HT3-Высокоточный станок с ЧПУ
Точность, эффективность, надёжность — HT3 ЧПУ станок для умного производства!
1. Высокая точность и производительность
HT3 обеспечивает точность до 0.008 мм и быстрые перемещения до 30 м/мин, что увеличивает эффективность.
2. Многофункциональность
С 8-местным инструментальным станком и опциональной задней бабкой для обработки деталей до 340 мм.
3. Надёжность и интеграция

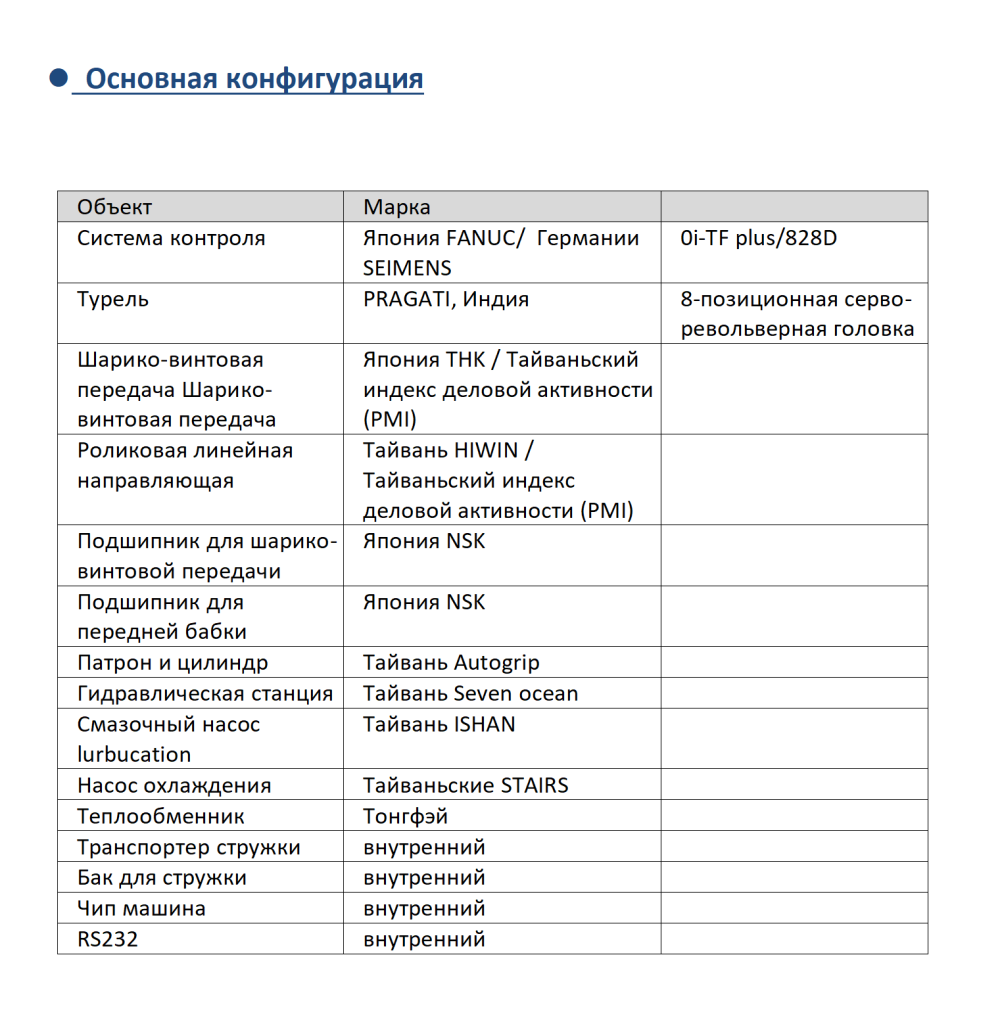

Высококачественные компоненты и система управления FANUC обеспечивают стабильную работу и низкие затраты на обслуживание.

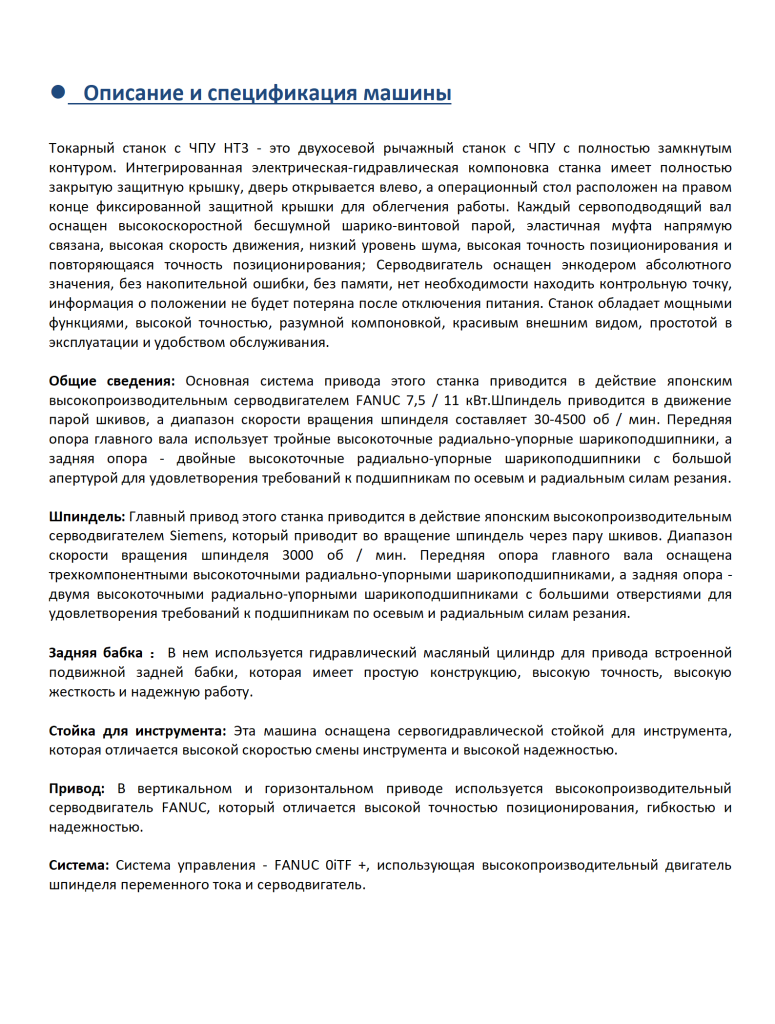

Описание
маркер

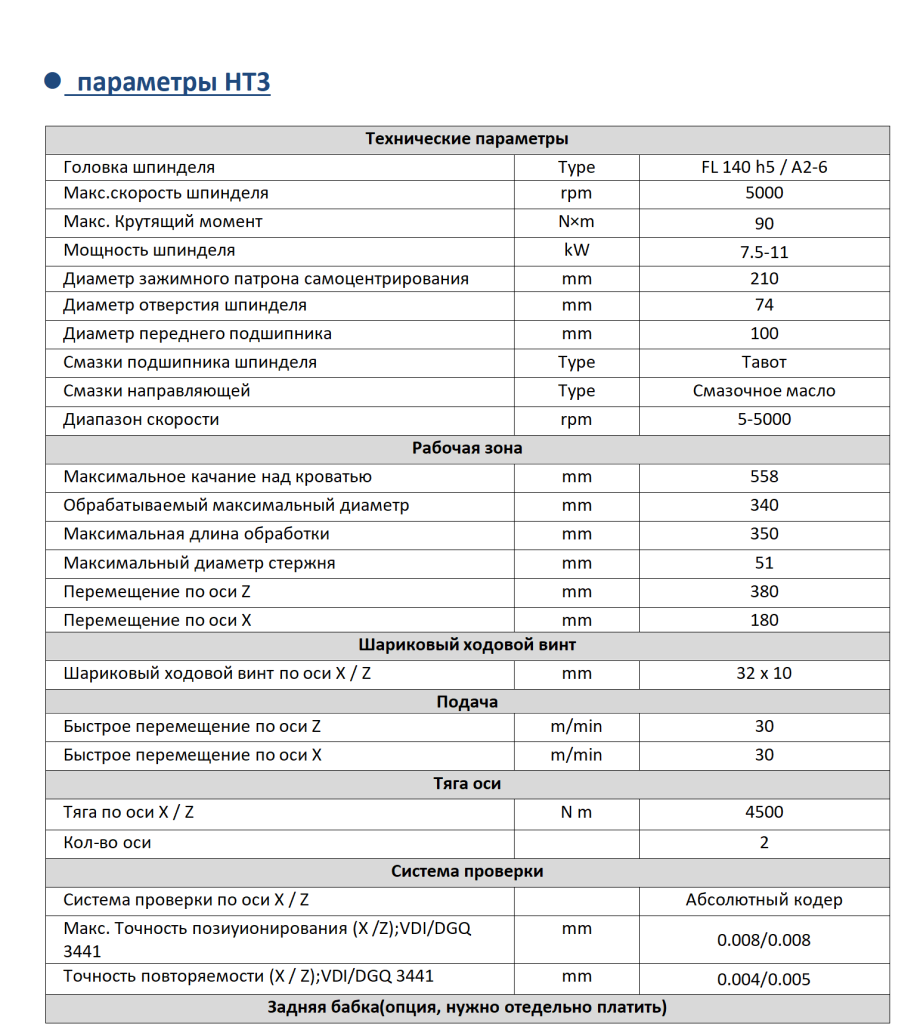

| Технические параметры-HT3 | ||
| Головка шпинделя | Type | FL 140 h5 / A2-6 |
| Макс.скорость шпинделя | rpm | 5000 |
| Макс. Крутящий момент | N×m | 90 |
| Мощность шпинделя | kW | 7.5-11 |
| Диаметр зажимного патрона самоцентрирования | mm | 210 |
| Диаметр отверстия шпинделя | mm | 74 |
| Диаметр переднего подшипника | mm | 100 |
| Смазки подшипника шпинделя | Type | Тавот |
| Смазки направляющей | Type | Смазочное масло |
| Диапазон скорости | rpm | 5-5000 |
| Рабочая зона | ||
| Максимальное качание над кроватью | mm | 558 |
| Обрабатываемый максимальный диаметр | mm | 340 |
| Максимальная длина обработки | mm | 350 |
| Максимальный диаметр стержня | mm | 51 |
| Перемещение по оси Z | mm | 380 |
| Перемещение по оси X | mm | 180 |
| Шариковый ходовой винт | ||
| Шариковый ходовой винт по оси X / Z | mm | 32 x 10 |
| Подача | ||
| Быстрое перемещение по оси Z | m/min | 30 |
| Быстрое перемещение по оси X | m/min | 30 |
| Тяга оси | ||
| Тяга по оси X / Z | N m | 4500 |
| Кол-во оси | 2 | |
| Система проверки | ||
| Система проверки по оси X / Z | Абсолютный кодер | |
| Макс. Точность позиуионирования (X / Z);VDI/DGQ 3441 | mm | 0.008/0.008 |
| Точность повторяемости (X / Z);VDI/DGQ 3441 | mm | 0.004/0.005 |

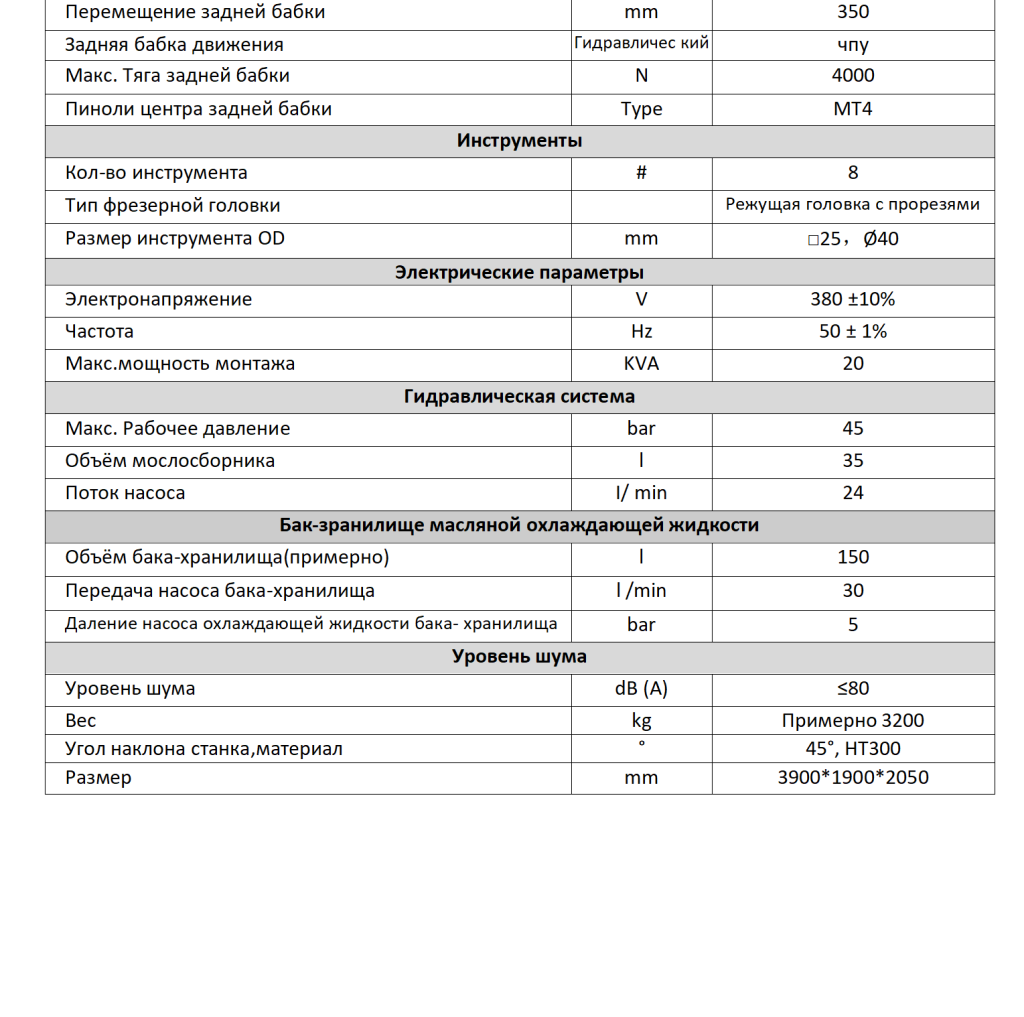

| Задняя бабка(опция, нужно отедельно платить) | ||
| Перемещение задней бабки | mm | 350 |
| Задняя бабка движения | Гидравличес кий | чпу |
| Макс. Тяга задней бабки | N | 4000 |
| Пиноли центра задней бабки | Type | MT4 |
| Инструменты | ||
| Кол-во инструмента | # | 8 |
| Тип фрезерной головки | Режущая головка с прорезями | |
| Размер инструмента OD | mm | □25，Ø40 |
| Электрические параметры | ||
| Электронапряжение | V | 380 ±10% |
| Частота | Hz | 50 ± 1% |
| Макс.мощность монтажа | KVA | 20 |
| Гидравлическая система | ||
| Макс. Рабочее давление | bar | 45 |
| Объём мослосборника | l | 35 |
| Поток насоса | I/ min | 24 |
| Бак-зранилище масляной охлаждающей жидкости | ||
| Объём бака-хранилища(примерно) | l | 150 |
| Передача насоса бака-хранилища | l /min | 30 |
| Даление насоса охлаждающей жидкости бака- хранилища | bar | 5 |
| Уровень шума | ||
| Уровень шума | dB (A) | ≤80 |
| Вес | kg | Примерно 3200 |
| Угол наклона станка,материал | ° | 45°, HT300 |
| Размер | mm | 3900*1900*2050 |
О компании
Гарантия качества / Всемирное признание / Высокие технологии
DRC machinery— это компания, которая неизменно посвящает свою деятельность области металлообработки. Мы специализируемся на проектировании, разработке, производстве, продаже и послепродажном обслуживании высококачественных китайских станков. Следуя пути интеграции производства и торговли, мы чувствуем пульс времени, постоянно внедряем инновации и предоставляем клиентам по всему миру продукцию и услуги первоклассного качества.
Гарантия качества

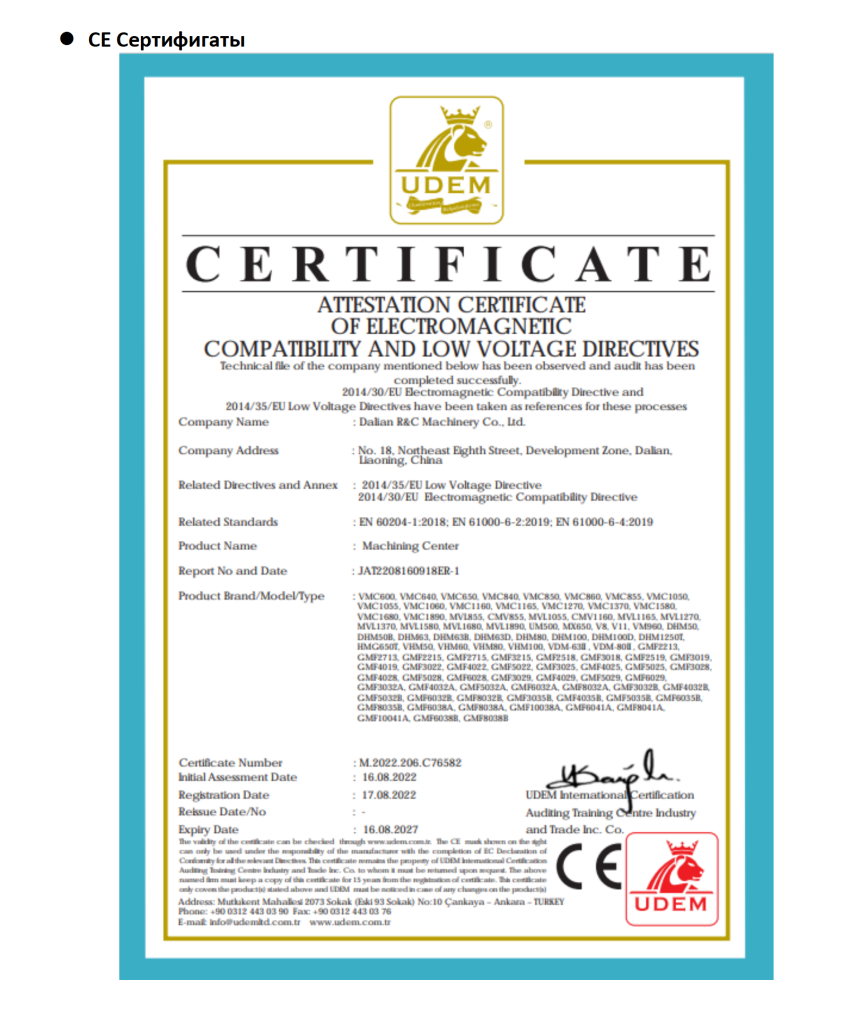

На протяжении многих лет компания DRC machinery постоянно расширяет линейку продукции и строго производит современное ЧПУ-оборудование различных моделей в соответствии со стандартом CE. Ассортимент продукции включает: токарные станки с ЧПУ, обрабатывающие центры с ЧПУ, портальные обрабатывающие центры с ЧПУ, горизонтальные обрабатывающие центры, пятиосевые обрабатывающие центры, токарно-фрезерные комбинированные станки, вертикальные токарные станки, прецизионные автоматические токарные станки (с подачей прутка), трубонарезные токарные станки и другие специализированные токарные станки. Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет более 10 национальных патентов.
