Дешевый токарный станок CK6150 Интегральная станина Жесткий рельс Токарный станок с ЧПУ Горизонтальный токарный станок с плоской станиной
Основные преимущества
Высокая точность
Максимальная длина заготовки (мм)
1000
Напряжение
220/380 В
Система ЧПУ
ЧПУ Гуанчжоу
Точность позиционирования (мм)
±0,03
Количество осей
2
Тип
Горизонтальный
Гарантия
1,5 года
Количество шпинделей
Однофазный
Точность повторного позиционирования (мм)
±0,01
Мощность обработки
Средние размеры
Максимальный вес заготовки между двумя центрами (кг)
300
Шпиндельный двигатель 11 кВт
Ход по оси x (мм)
300 мм
Ход по оси Z (мм)
1000 мм
Количество станций держателей инструмента
4
Вес (кг)
3150
Ширина направляющих (мм)
400 мм
Место происхождения
Ляонин, Китай
Размеры (Д×Ш×В)
3750*1700*1820
Бренд
DRC
Модель
ck6150
Отчет о механических испытаниях
Доступно
Видео заводского контроля
Доступно Предоставлено
Тип машины
Швейцарский тип токарного станка с ЧПУ
Имя
Токарный станок с ЧПУ CK6150 Токарный станок Горизонтальный станок с плоской станиной
Тип продукта
Автоматический токарный станок с ЧПУ
Точность
Токарный станок высокой точности
Система управления
GSK SIEMENS FANUC Токарный станок по металлу
Отверстие шпинделя
82 мм Токарный станок по металлу
Максимальная длина обработки
1000 мм Токарный станок с ЧПУ
Функции
Обработка металла Токарный станок
X/z-оси перемещения
300/1000 мм Токарный станок с ЧПУ
Максимальный диаметр точения
500 мм Горизонтальный токарный станок с ЧПУ по металлу
Описание
маркер
| Параметр | Значение |
|---|---|
| Модель | CK6150×1000 мм |
| Система управления | GSK980TC3 |
| Обрабатываемые параметры (в мм) | |
| Макс. диаметр обработки над станиной | 500 мм |
| Макс. диаметр обработки над суппортом | 250 мм |
| Макс. длина обработки | 1000 мм (опционально: 1500 / 2000 мм) |
| Перемещения | |
| Перемещение по осям X/Z | 280 / 1000 мм |
| Нос шпинделя | A2-8 |
| Шпиндель | |
| Диаметр отверстия шпинделя | 82 мм (опционально: 130 мм) |
| Конус внутреннего отверстия шпинделя | Морзе 6 (MT6) |
| Передача шпинделя | Бесступенчатая |
| Диапазон скоростей шпинделя | Низкая: 70–700 об/мин；Высокая: 160–1800 об/мин |

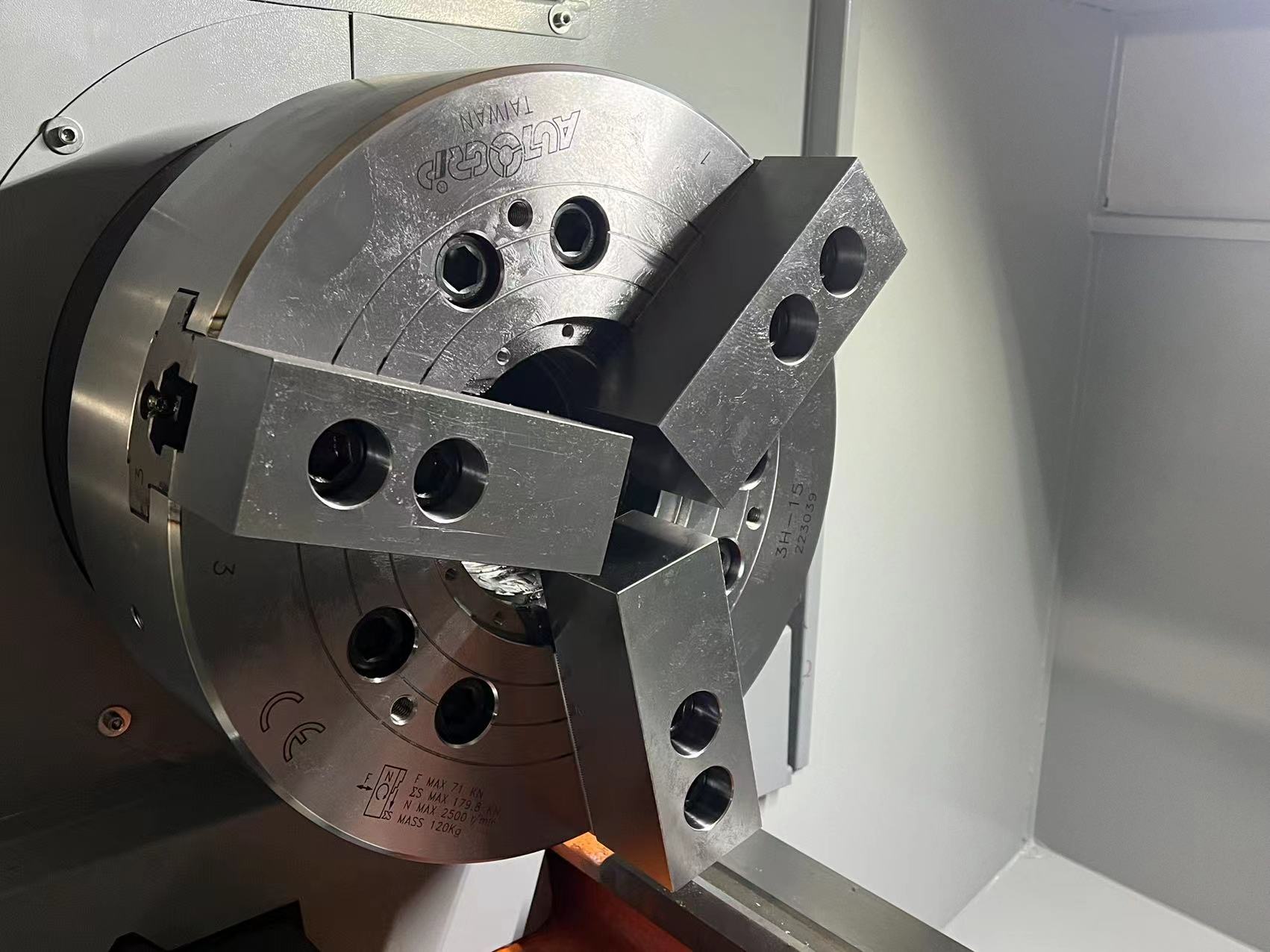

| Размер патрона | Ручной патрон K10-250 |
| Мощность главного двигателя | 7.5 / 11 кВт |
| Суппорт и подача | |
| Крутящий момент по осям X/Z | 5 / 15 Н·м |
| Быстрая подача по осям X/Z | 6 / 8 м/мин |

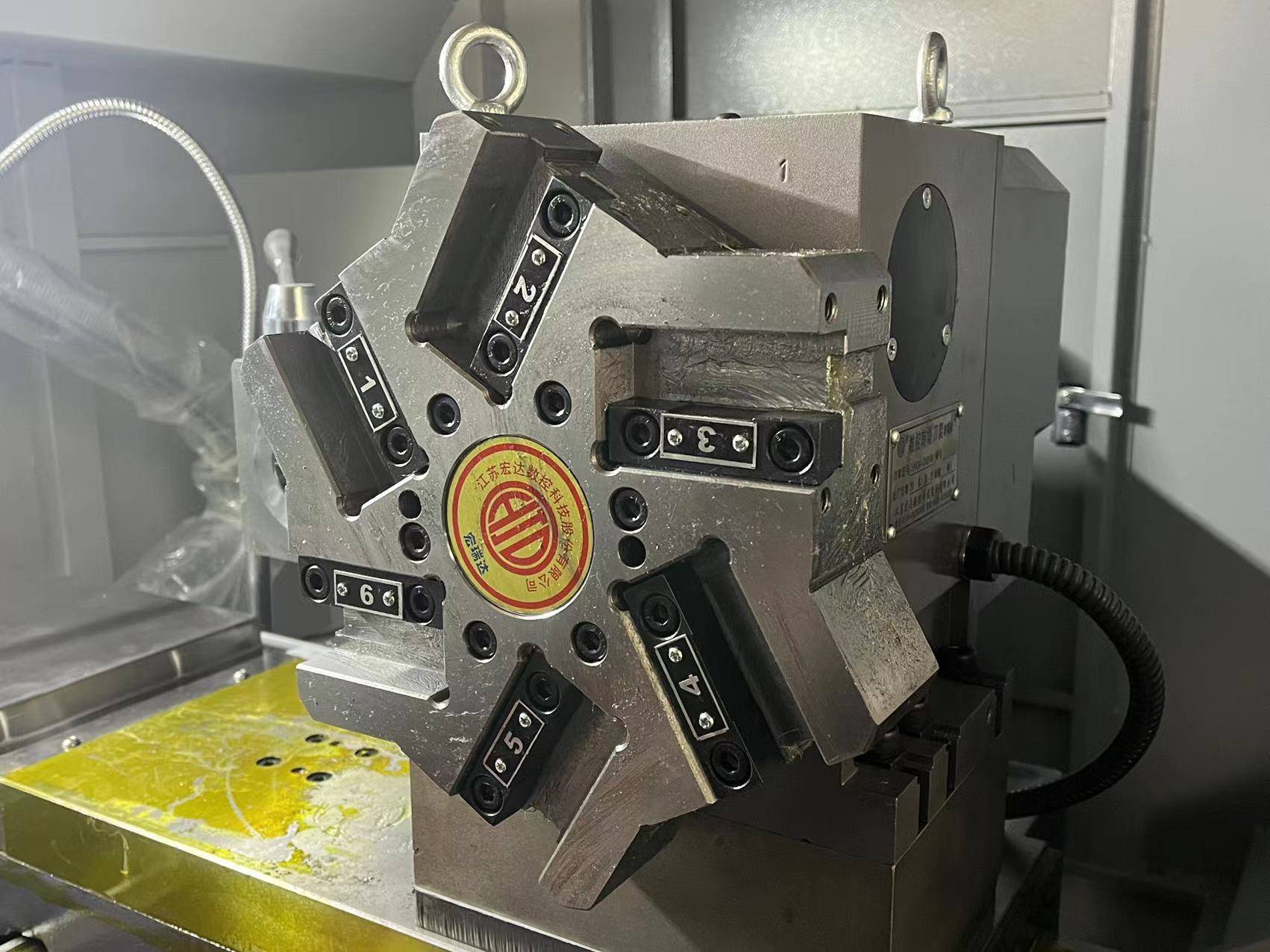

| Тип револьверной головки | Электрическая |
| Размер державки инструмента | 25 × 25 мм |
| Повторяемость по осям X/Z | ±0.005 мм |
| Задняя бабка | |
| Диаметр пиноли | 75 мм |
| Ход пиноли | 150 мм |
| Конус пиноли | Морзе 5 (MT5) |
| Прочее | |
| Масса станка (нетто) | 3150 кг |
| Габариты станка (Д×Ш×В) | 3750 × 1700 × 1820 мм |
| Электропитание (мощность / ток) | 13 кВт / 20 А |
