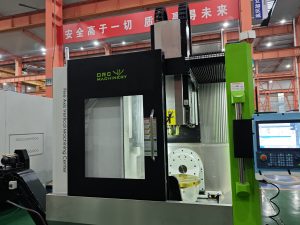

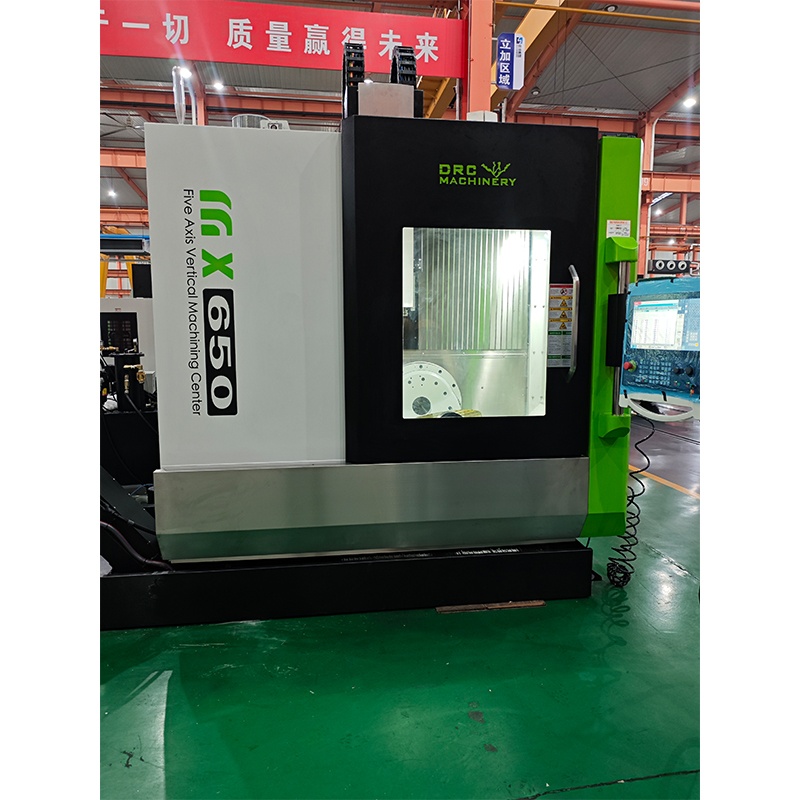

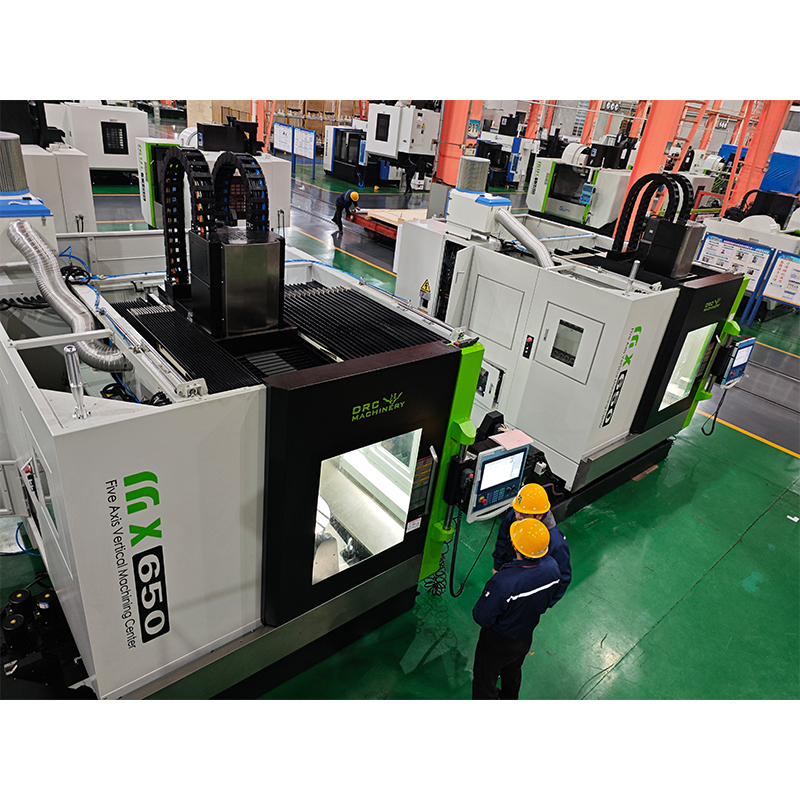

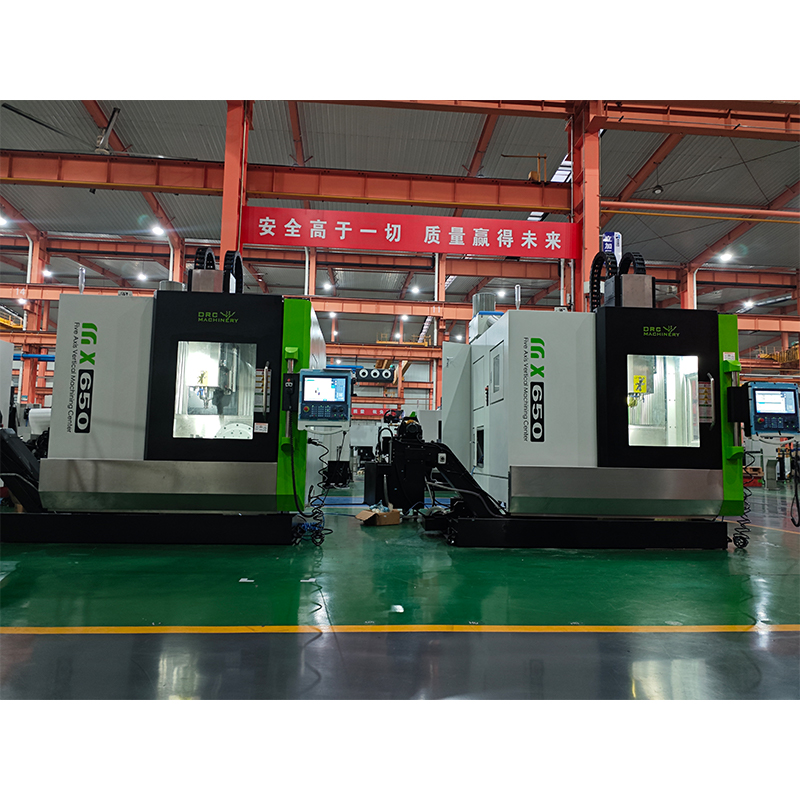

Пятикоординатный вертикальный обрабатывающий центр MX650
1. MX650 унаследовал преимущества высокой жесткости основания, симметричной структуры, высокой устойчивости и других преимуществ традиционных вертикальных фрезерных станков с ЧПУ, а также добавил пятиосевой поворотный стол. Он использует передовую на международном уровне концепцию динамической жесткости конструкции и оптимизирует конструкцию движущихся частей.
2. MX650 имеет большой крутящий момент и быструю скорость отклика, что подходит для нужд различных областей механической обработки, таких как автомобили, пресс-формы, оборудование и т. д.

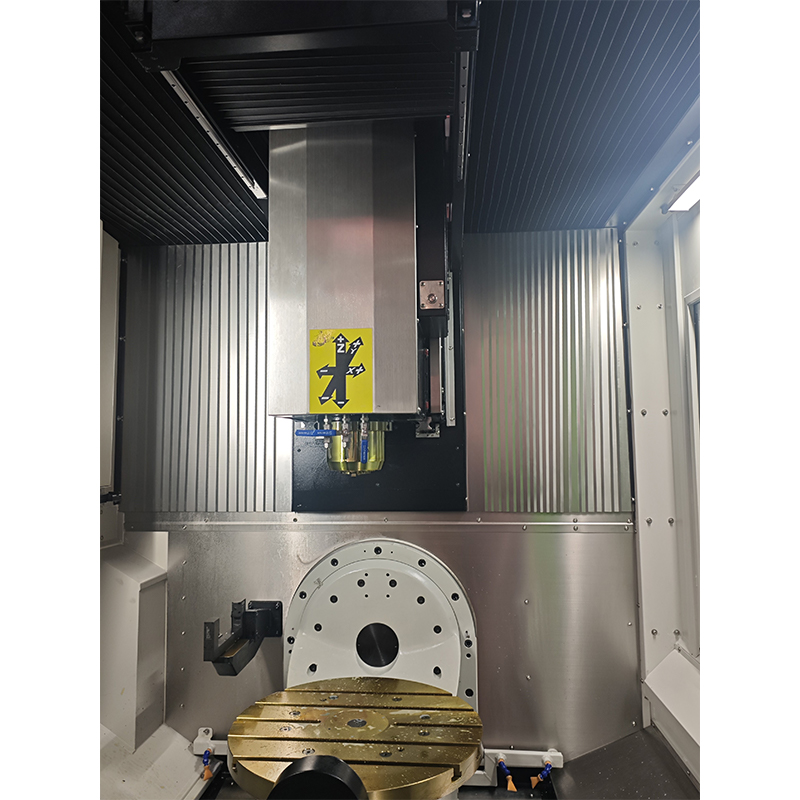

3. Станок MX650 перемещается в направлении X на лодочном седле; упорная головка перемещается в направлении Y на ползуне; ползун перемещается в направлении Z на упорной головке; поворотный стол закреплен на лодочном седле, а стол вращается вокруг осей B и C.
Описание
маркер
Конструктивные особенности станка:
1. Высокая жесткость и долговременное сохранение точности;
2. Оси B и C используют механическую трансмиссию, поворотный стол имеет высокую точность, хорошую точность позиционирования при повторении, хорошую жесткость, высокую эффективность и удобное обслуживание;
4. Три оси используют роликовые линейные направляющие, которые имеют высокую жесткость и хорошую динамическую точность;
5. Основание использует литой большой поддон для воды с хорошими водонепроницаемыми характеристиками;
6. Высокожесткий шпиндель тайваньского бренда BT40 смазывается консистентной смазкой, что может обеспечить постоянную и надежную смазку подшипников шпинделя, что является как экономичным, так и экологически чистым и обеспечивает долгосрочное отсутствие необходимости в обслуживании;
| Тип машины | MX650 | Единица | |
| Поворотный стол | Размер рабочего стола | Φ650*540 | мм |
| Максимальная нагрузка на стол | 300 | Кг | |
| Т-образный паз | 5-14*100 | мм | |
| Угол наклона оси | ‐40°/+110° | ° | |
| Угол поворота | 360° | ° | |
| Диапазон обработки | Перемещение по оси X | 650 | мм |
| Перемещение по оси Y | 550 | мм | |
| Перемещение по оси Z | 500 | мм | |
| Расстояние от торца шпинделя до поверхности стола | 140-640 | мм | |
| Шпиндель | Тип конического отверстия | BT40 | мм |
| Заклепка Технические характеристики | P40T-1-MAS403(45°) | ||
| Скорость | 10-15000 | об/мин | |

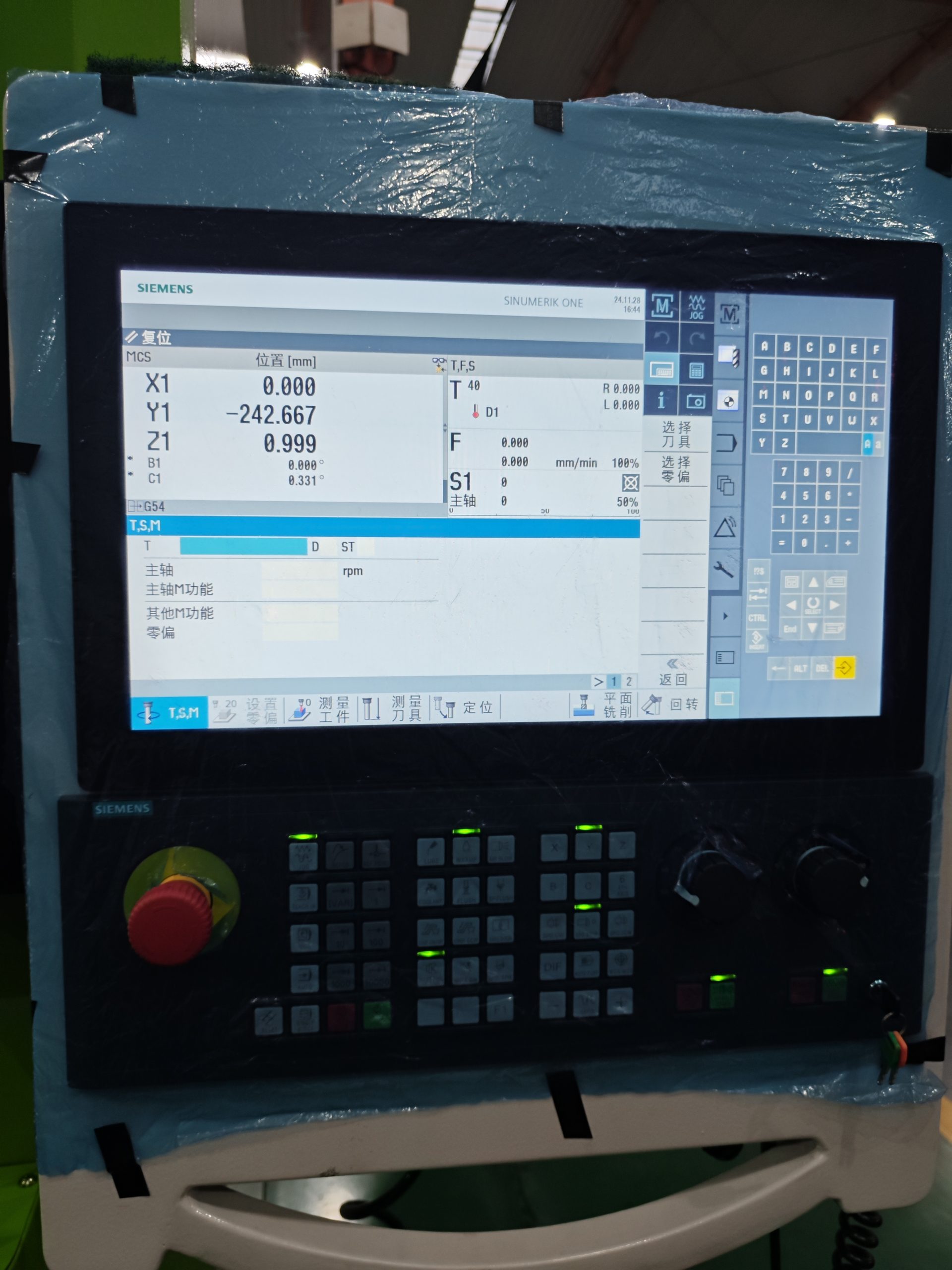

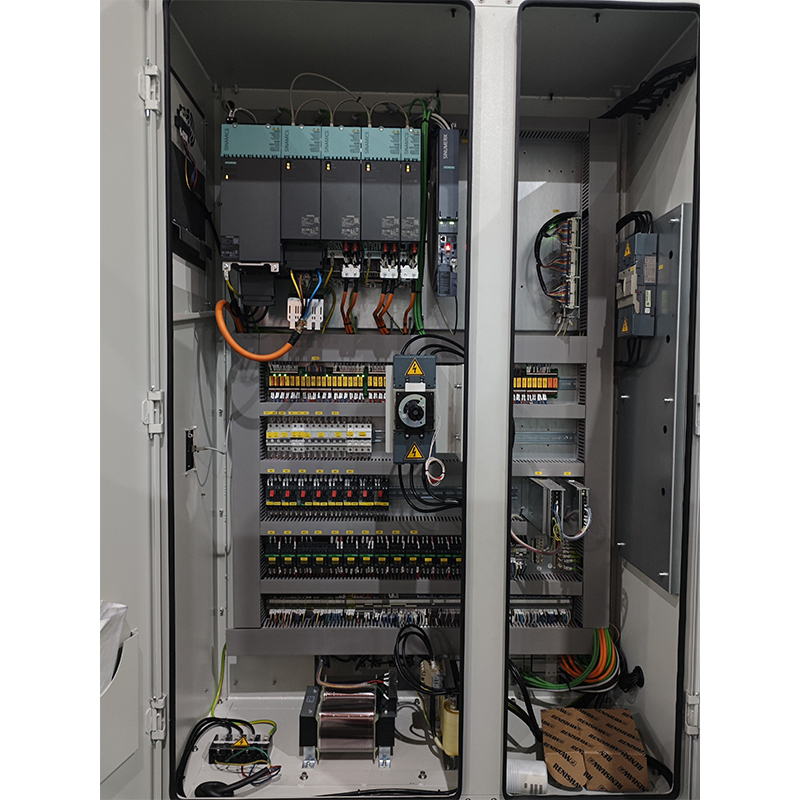

| Конфигурация системы | SIEMENS ONE | ||
| Конфигурация двигателя | Двигатель осей X | 1FK7103-3BC71-1RG1 | |
| 5,24 кВт 36 Нм | |||
| Двигатель осей Y | 1FK7101-3BC71-1RG1 | ||
| 4,3 кВт 27 Нм | |||
| Двигатель осей Z | 1FK7103-2BC71-1RH1 | ||
| 5,24 кВт 36 Нм | |||
| Двигатель шпинделя | 1PH8103-1SM22-3MA1 | ||
| 18,5/30,6 кВт 57/140 Нм | |||
| Кормить | Быстрое смещение осей X | 36 | м/мин |
| Быстрое смещение осей Y | 36 | м/мин | |
| Быстрое смещение осей Z | 36 | м/мин | |
| Максимальная скорость осей B | 25 | об/мин | |
| Максимальная скорость осей C | 25 | об/мин | |
| Габаритные размеры главного двигателя | 4520*3960*3340 | мм | |
| Общий вес | Около 8 | T | |
