Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1890 с системой управления Fanuc
Высокая точность и достоверность: благодаря точности позиционирования 0,012 мм и повторяемости 0,008 мм вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1890 идеально подходит для прецизионной обработки.
Универсальность: эта машина разработана как универсальная и может удовлетворить потребности различных отраслей промышленности, таких как мастерские по ремонту машин, производственные предприятия, розничная торговля, строительство, энергетика и горнодобывающая промышленность, а также металлообработка.
Гибкость и эффективность: диапазон скоростей вращения шпинделя от 10 до 6000 об./мин. м и скоростью подачи 1–7000 мм/мин, этот станок может эффективно обрабатывать широкий спектр материалов и решать широкий спектр задач по обработке.
Прочная конструкция: конструкция станка рассчитана на длительный срок службы, максимальная нагрузка на стол составляет 2500 кг, а прочная конструкция обеспечивает надежную работу.
Комплексная гарантия и поддержка: на этот продукт распространяется гарантия сроком на 1 год, включая покрытие основных компонентов, а также отчет о механических испытаниях и видеозапись выходного осмотра для дополнительного спокойствия.
Описание
маркер
Особенности конструкции станка
1. Высокая жесткость и долговечное сохранение точности
1.1. Основные крупные компоненты станка
Основание, суппорт, рабочий стол, колонна и шпиндельная коробка изготовлены из высококачественного чугуна с формовкой из полимерного песка. Благодаря усовершенствованному процессу термообработки устраняется остаточное напряжение, а усиленные ребра жесткости обеспечивают достаточную прочность, жесткость и высокую стабильность всей конструкции.
1.2. Оси X и Y
Используют линейные направляющие качения, которые обладают высокой жесткостью и отличной динамической точностью.
1.3. Трехосное движение
Осуществляется с помощью шлифованных шарико-винтовых пар с двойной гайкой от тайваньских брендов. Компактная конструкция обеспечивает плавное движение и высокую точность. Винты закреплены с использованием прецизионных опор, предварительно натянуты с двух сторон для компенсации температурного расширения, что гарантирует стабильную и жесткую механическую передачу.
1.4. Соединение основания с поддоном для воды
Выполнено по лабиринтной конструкции, что обеспечивает отличные водоотталкивающие свойства.
1.5. Высокожесткий шпиндель BT50
Производства тайваньских брендов. Смазка шпиндельных подшипников осуществляется консистентной смазкой, что гарантирует постоянную и надежную работу с минимальными затратами на обслуживание и экологической безопасностью.
2. Высокая точность и динамическая отклика
2.1. Шпиндель
Оснащен высокоточным шариковым подшипником с угловым контактом, который обеспечивает одновременно высокую жесткость и превосходную точность вращения шпинделя.
2.2. Линейные направляющие осей X и Y
Обладают высокой точностью и большой несущей способностью. Низкий коэффициент трения предотвращает явление ползучести на низкой скорости и обеспечивает отличную точность позиционирования с высокой динамической отзывчивостью.
3. Высокая эффективность
Скорость вращения шпинделя достигает 6000 об/мин. Максимальная скорость перемещения по трем осям составляет 15/15/15 м/мин.
4. Широкая зона обработки
По сравнению с аналогичными моделями, ходовые параметры этого станка обеспечивают более широкие возможности обработки.
5. Эргономичность и эстетика
Станок оснащен полностью закрытым защитным кожухом, который не только выглядит эстетично, но и удобен в эксплуатации. Два продольных шнековых транспортера встроены в наружную защиту, что облегчает удаление стружки. Защитный кожух произведен профессиональной фабрикой листового металла и оснащен смотровыми окнами для удобства управления.
| Параметр | MVL1690 | Единица измерения |
| Рабочий стол | ||
| Размер стола | 2000×900 | мм |
| Нагрузка на стол | 2500 | кг |
| Ширина Т-образного паза | 5-22×150 | мм |
| Диапазон обработки | ||
| Перемещение по оси X | 1800 | мм |
| Перемещение по оси Y | 900 | мм |
| Перемещение по оси Z | 750 | мм |
| Расстояние от торца шпинделя до стола | 150-900 | мм |
| Шпиндель | ||
| Тип конуса | BT50 | |
| Тип тягового штифта | P50T-1-MAS403(45°) | |
| Диапазон скорости вращения | 10-6000 | об/мин |
| Конфигурация системы | FANUC 0i MF 5 package | |
| Магазин инструментов | ||
| Вместимость магазина | 24 | инструментов |
| Тип выбора инструмента | Любой | |
| Максимальный вес инструмента | 15 | кг |
| Максимальная длина инструмента | 300 | мм |
| Точность | ||
| Позиционирование | 0.012 | мм |
| Повторяемость | 0.008 | мм |
| Подача | ||
| Быстрое перемещение по оси X | 15 | м/мин |
| Быстрое перемещение по оси Y | 15 | м/мин |
| Быстрое перемещение по оси Z | 15 | м/мин |
| Размеры и вес | ||
| Габариты станка | 4500x3600x3350 | мм |
| Вес станка | Около 16.5 | тонн |
связаться с нами
Сопутствующие популярные продукты
VT1000 Вертикальный токарный центр
Станок оснащен чугунной станиной на основе смолы, обладающей высокой жесткостью и отличным виброгашением, а также 12-позиционной приводной револьверной головкой BMT65, что делает его особенно подходящим для обработки сложных деталей в автомобильной промышленности, производстве пресс-форм и штампов, а также для других видов механической обработки. Ключевые преимущества: Линейные направляющие и шарико-винтовые передачи по осям X/Z обеспечивают высокую скорость подачи Азотная балансировочная система снижает вибрации на 30%, улучшая чистоту поверхности Охлаждение через револьверную головку + полностью закрытая защита для работы в тяжёлых условиях цеха Возможна установка автоматизированного модуля для прямой интеграции в производственную линию!

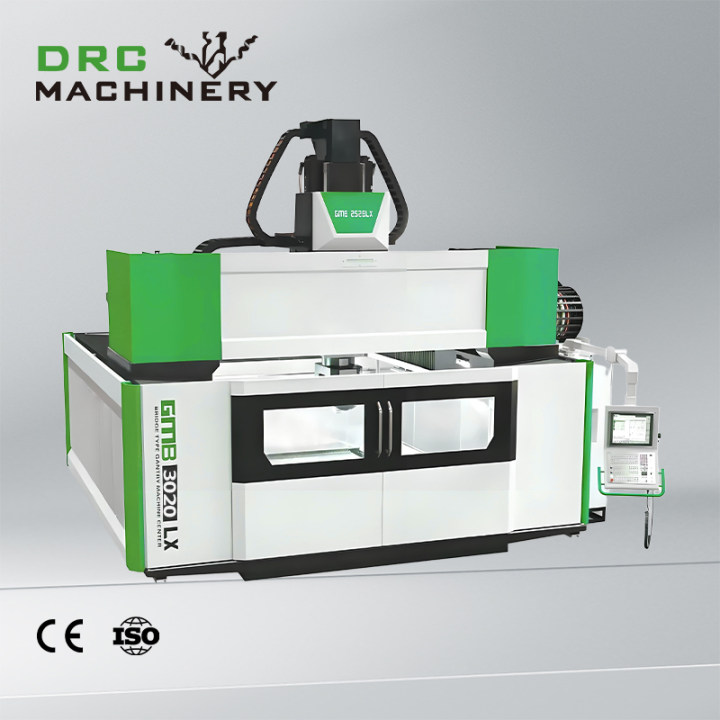

Пятиосевой мостовой обрабатывающий центр с портальной конструкцией GMB3020LX
