Станок оснащен чугунной станиной на основе смолы, обладающей высокой жесткостью и отличным виброгашением, а также 12-позиционной приводной револьверной головкой BMT50, что делает его особенно подходящим для обработки сложных деталей в автомобильной промышленности, производстве пресс-форм и штампов, а также для других видов механической обработки.
Ключевые преимущества:
-
Линейные направляющие и шарико-винтовые передачи по осям X/Z обеспечивают высокую скорость подачи
-
Азотная балансировочная система снижает вибрации на 30%, улучшая чистоту поверхности
-
Охлаждение через револьверную головку + полностью закрытая защита для работы в тяжёлых условиях цеха
-
Возможна установка автоматизированного модуля для прямой интеграции в производственную линию!
Описание
маркер
| Раздел | Наименование параметра | Значение |
|---|---|---|
| Рабочая зона | Диаметр поворота над станиной | Φ1600 мм |
| Максимальный диаметр точения | Φ1600 мм | |
| Максимальная нагрузка на стол | 5000 кг | |
| Рекомендуемый макс. диаметр точения | Φ1200 мм | |
| Диаметр патрона (основной шпиндель) | Φ1250 мм | |
| Перемещение по оси X | -50 ~ +875 мм | |
| Перемещение по оси Z | 900 мм | |
| Перемещение балки вверх/вниз | 800 мм | |
| Приводы подачи | Быстрое перемещение по X/Z | 10 / 10 м/мин |
| Основной шпиндель | Диаметр переднего подшипника | Φ457 мм |
| Главный привод | Мощность двигателя | 41 / 49 кВт |
| Крутящий момент: высокая/низкая передача | 7434 / 29736 Н·м | |
| Максимальная частота вращения шпинделя | 1–350 / 1–140 об/мин | |
| Револьверная голова | Кол-во инструментальных позиций (BT50) | 16 шт. |
| Диаметр хвостовика инструмента | □32 / Ø50 мм | |
| Время смены инструмента | 40 сек. | |
| Точность позиционирования | Позиционирование по X/Z (VDI 3441) | ≤8 / 12 мкм |
| Повторяемость позиционирования по X/Z | ≤8 / 12 мкм | |

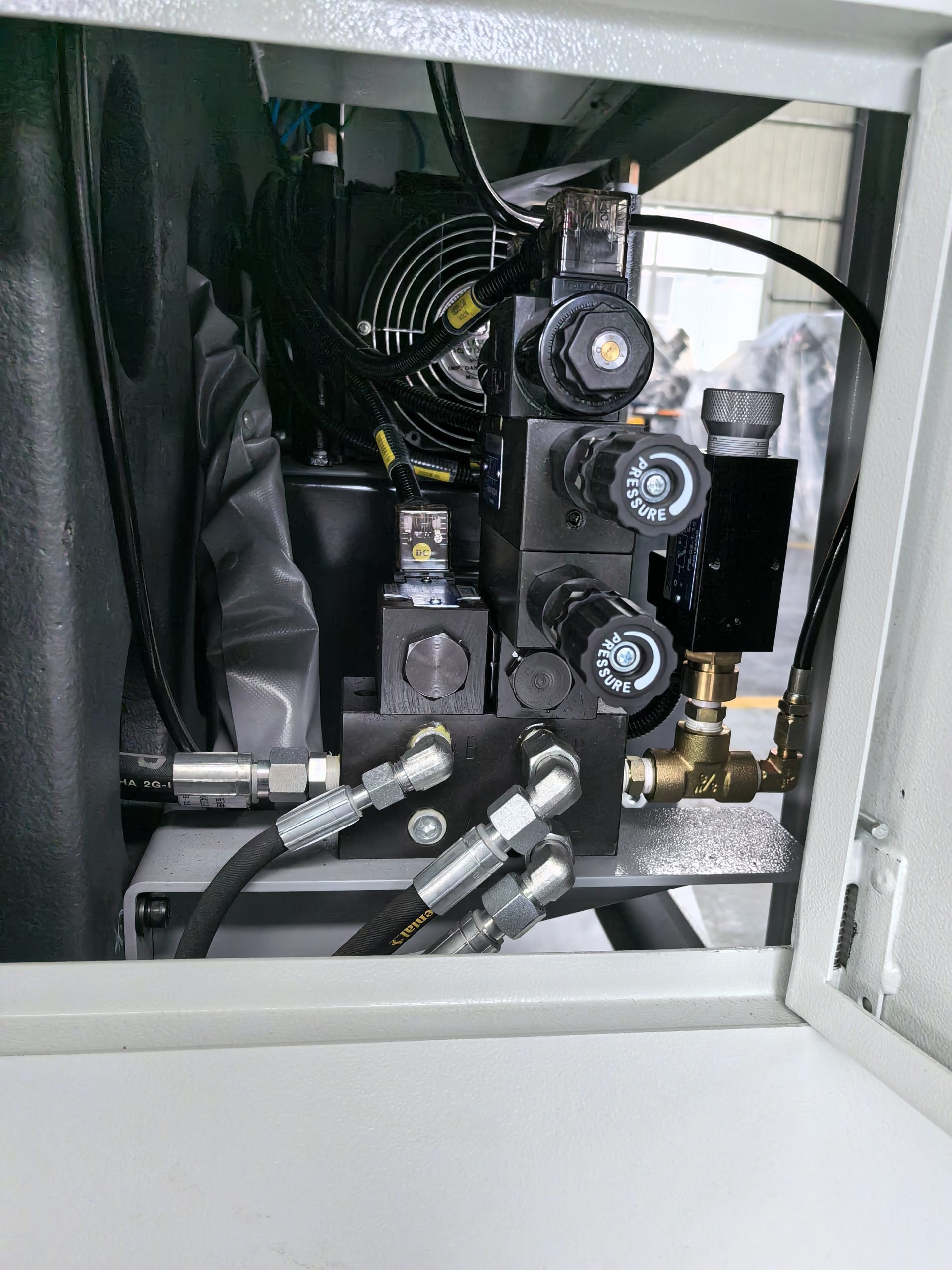

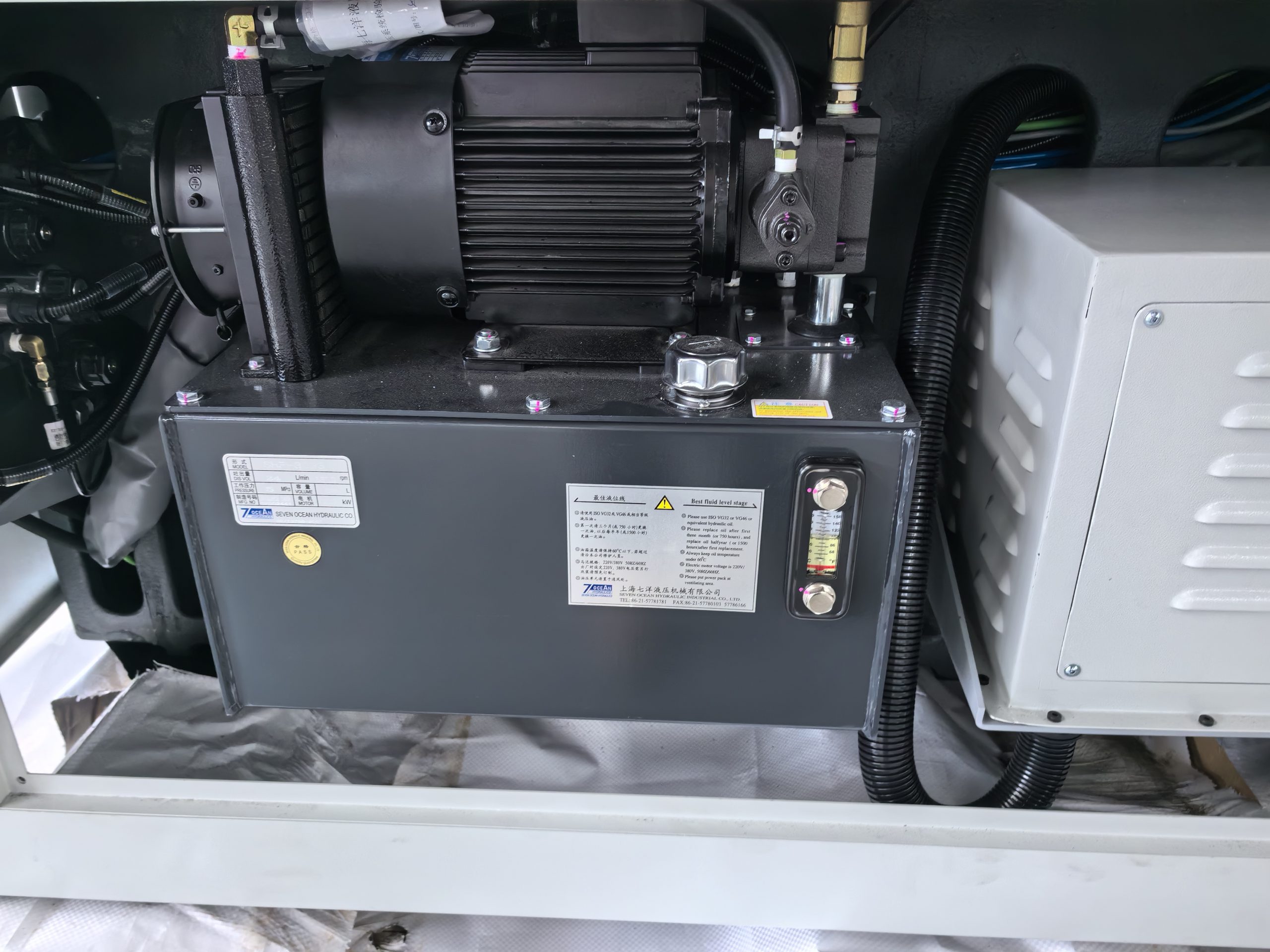

| Гидравлическая система | Объём маслобака | 130 л |
| Максимальное давление | 55 бар | |

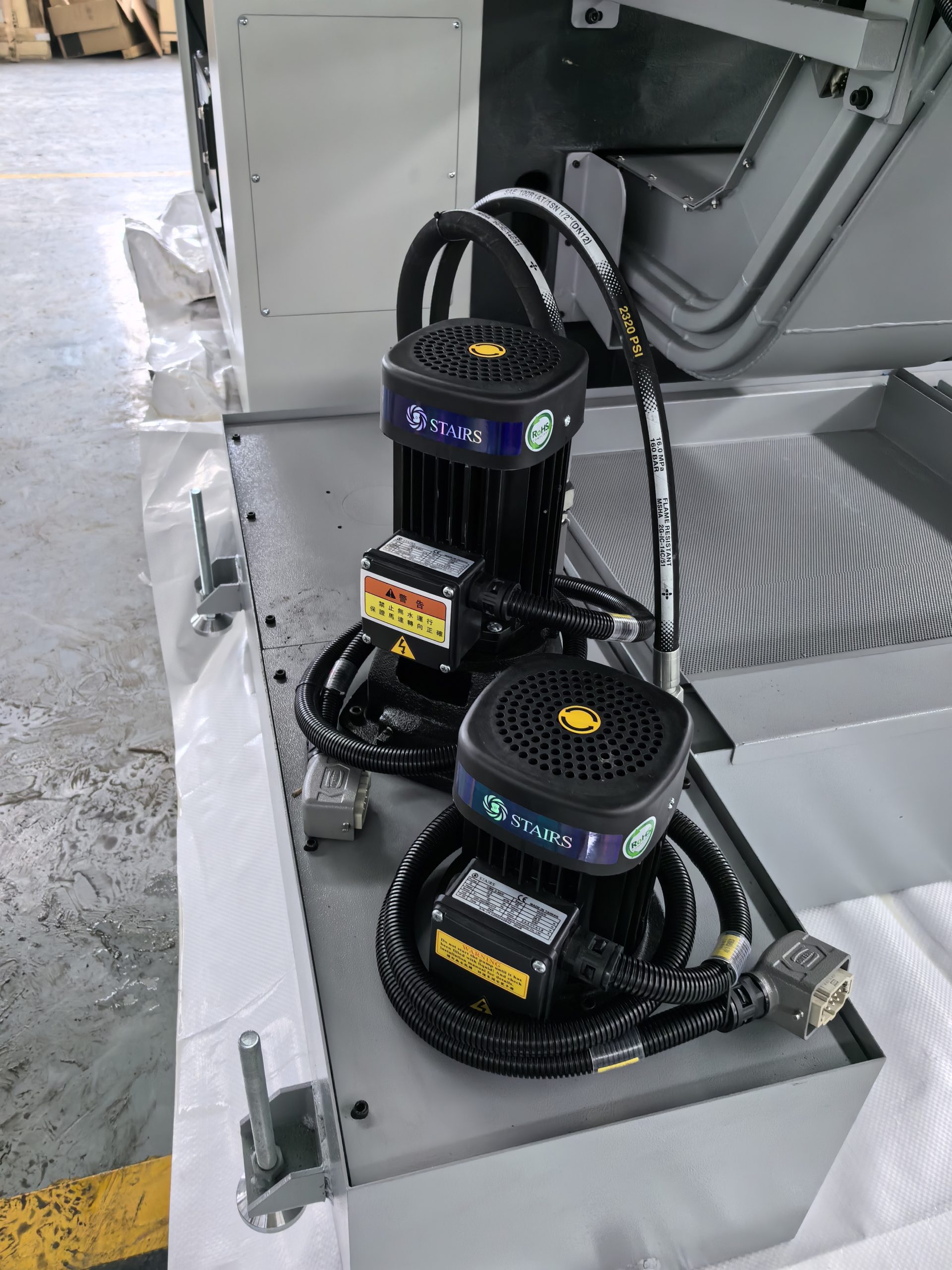

| Система охлаждения | Объём бака СОЖ | 570 л |

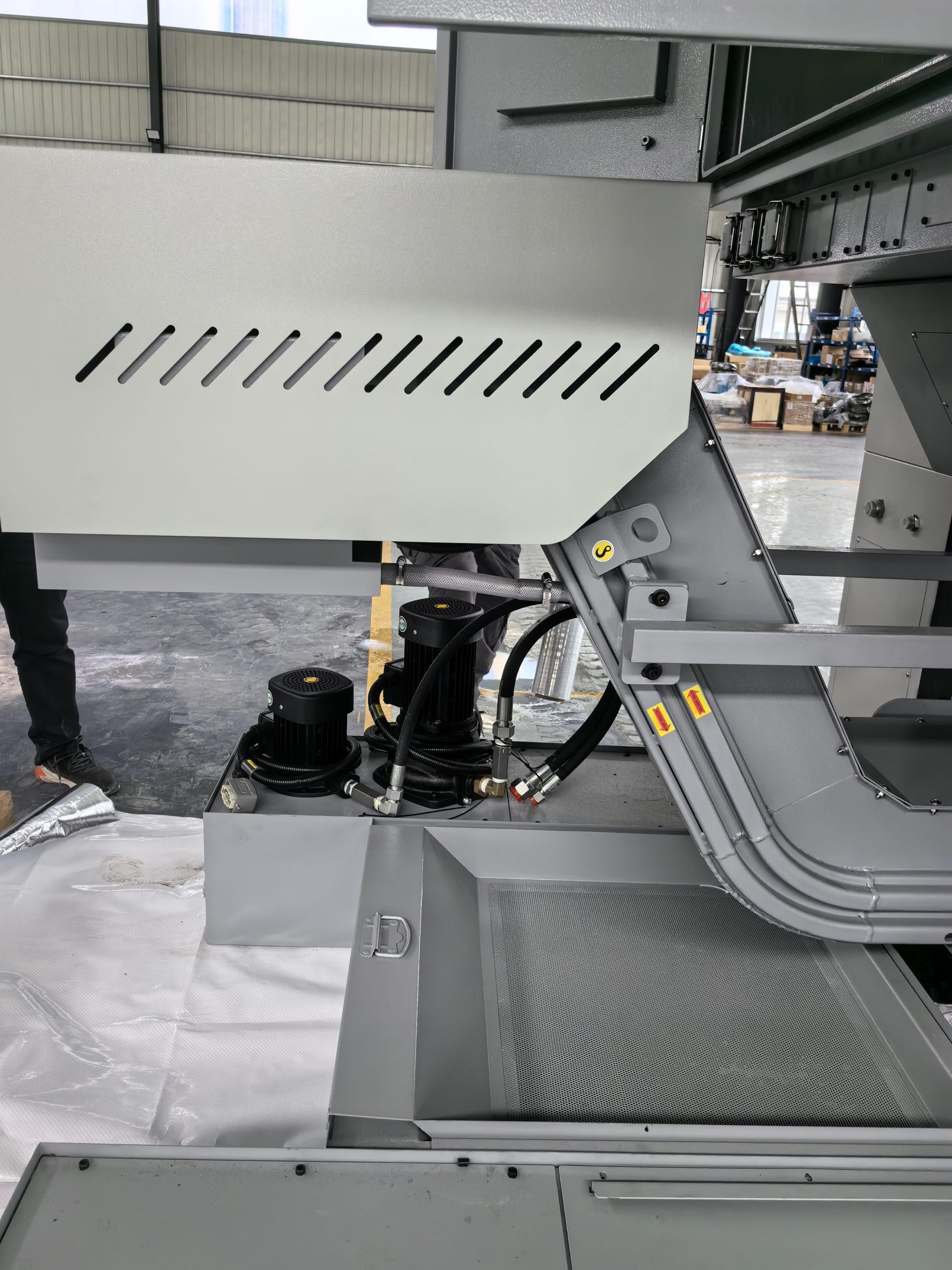

| Ёмкость транспортёра стружки | 300 л | |
| Мощность насоса | 3 кВт | |
| Поток при давлении 5 бар | 24 л/мин | |

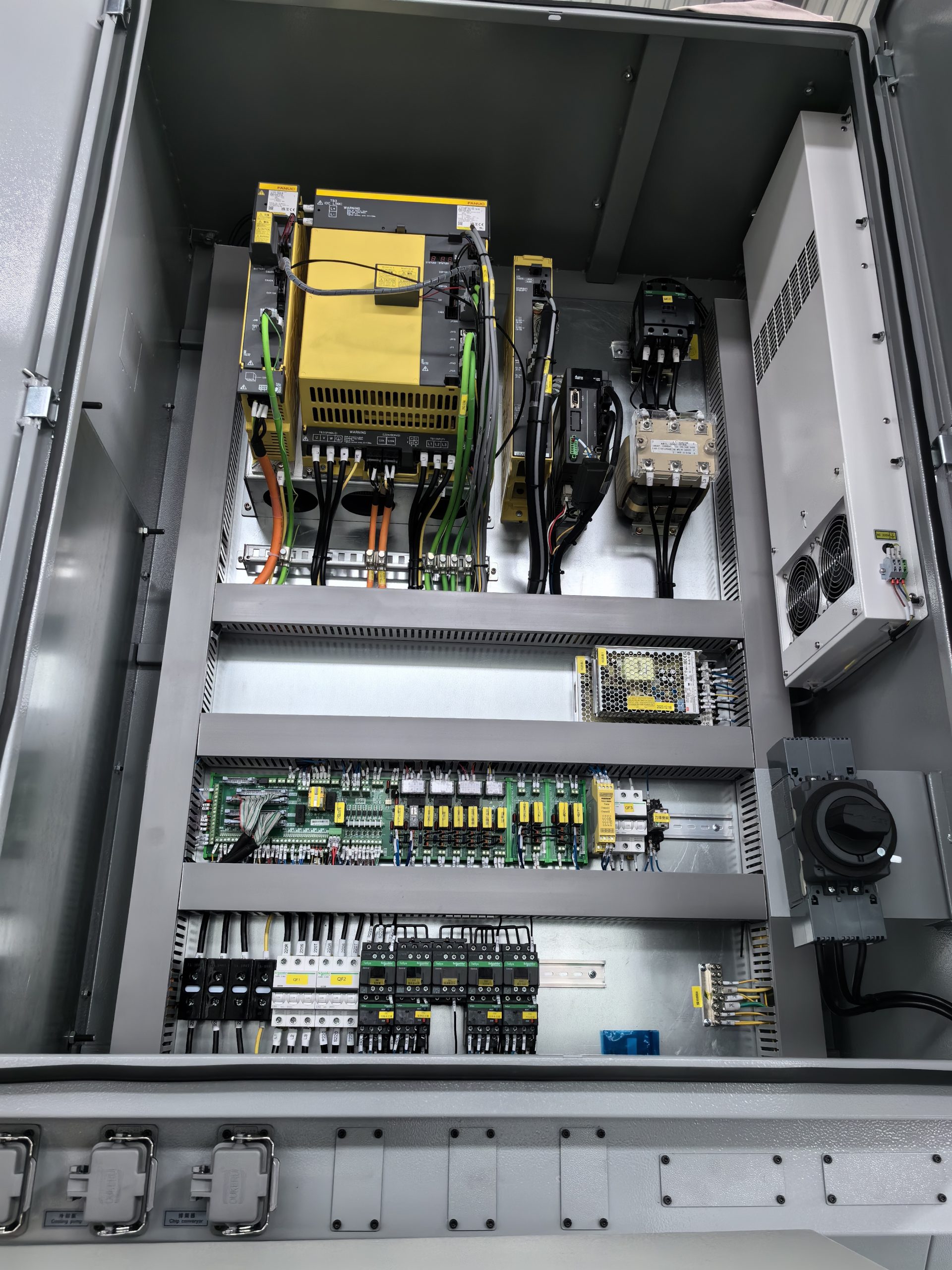

| Электроснабжение | Установленная мощность | 65 кВА |
| Напряжение питания | 380 В | |
| Частота | 50 / 60 Гц | |
| Предохранитель по VDE 0100 | 120 А | |
| Допустимое отклонение напряжения при 400 В | ±10 % | |
| Приёмка станка | Испытания и контроль | По стандарту VDI 3441 |

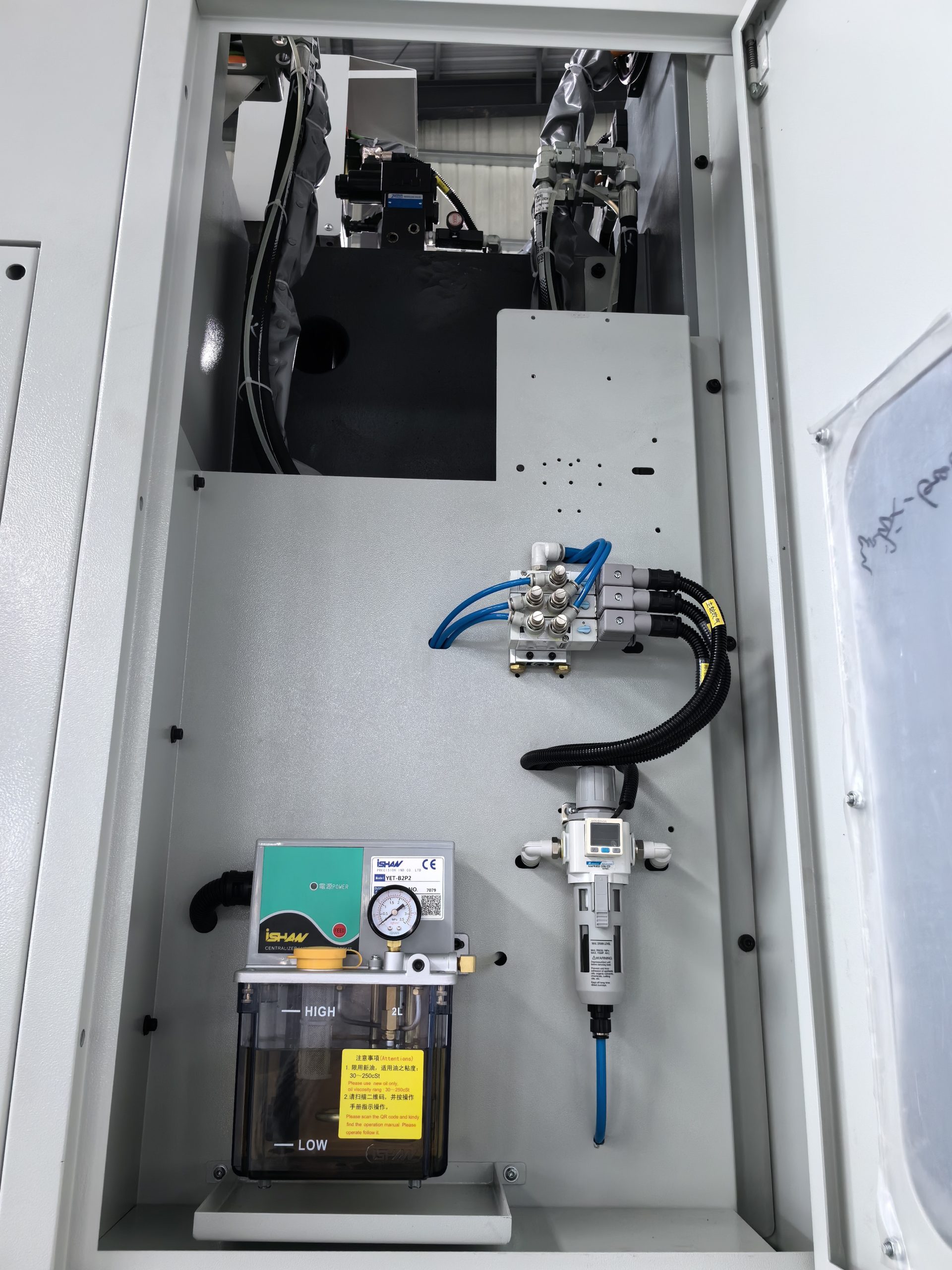

| Пневмосистема | Давление воздуха | 6 бар |
| Расход воздуха | 15 м³/ч | |
| Условия эксплуатации | Температура окружающей среды | от +15 до +35 °C |
| Относительная влажность воздуха | ≤75 % | |
| Макс. высота установки над уровнем моря | 1000 м | |
| Габариты и масса | Масса станка с транспортёром стружки | ≈ 22500 кг |
| Габариты станка (Д×Ш×В) | ≈ 5250 × 5600 × 5400 мм | |
| Направление выгрузки стружки | Со стороны задней стенки |
