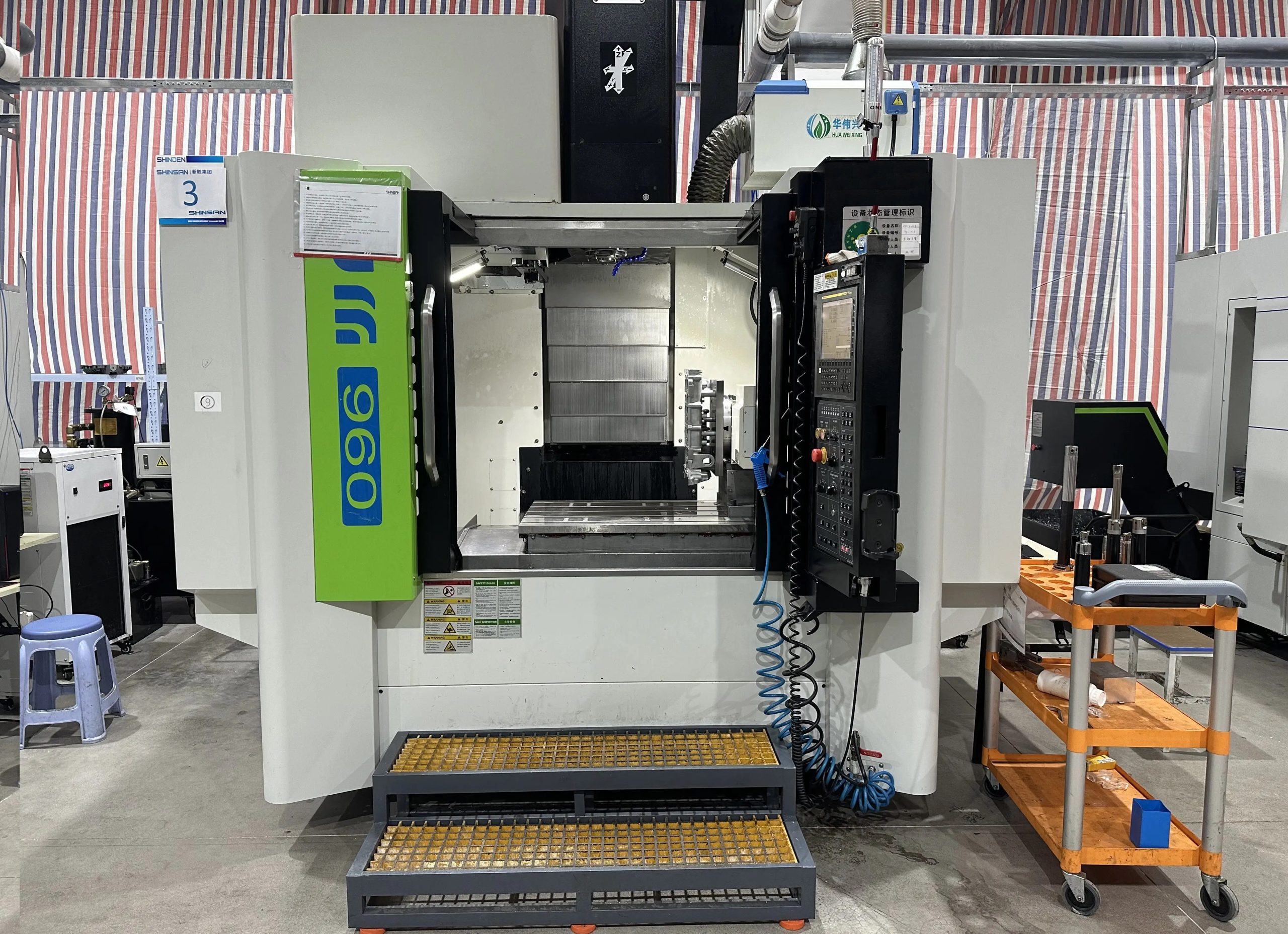

VM960 Алюминиевый профиль 3-осевой вертикальный автоматический сверлильно-фрезерный станок с ЧПУ
VM960 Алюминиевый профиль 3-осевой вертикальный автоматический сверлильно-фрезерный станок с ЧПУ
Вертикальный центр обработки пресс-форм серии VM, в дополнение к вертикальному обрабатывающему центру с характеристиками каждого обрабатывающего центра, в конфигурации, структура отрасли обработки пресс-форм для характеристик оптимизации дизайна. Он может удовлетворить требования высокой точности, высокой отделки и низкого теплового расширения при обработке профиля пресс-формы.
ОБЗОР ХАРАКТЕРИСТИК
1. Высокая жесткая роликовая направляющая.
2. Седло привода отлито в одну деталь.
3. Высокоточный шариковый винт.
4. Задняя структура очистки стружки.
5. Система компенсации температуры оси Z (опция).
6. Полностью автоматическая структура обратного отвода стружки.
| Модель продукта | ВМ960 | единица | |
| Верстак | Размер верстака | 1000X600 | мм |
| Рабочий стол несущий | 1000 | Кг | |
| Ширина Т-образного паза | 5 -18*120 | мм | |
| Диапазон обработки | Перемещение по оси X | 900 | мм |
| Перемещение по оси Y | 600 | мм | |
| Перемещение по оси Z | 600 | мм | |
| Расстояние от конца шпинделя до рабочего стола | 100-700 | мм | |
| Шпиндель | Модель конусного отверстия | ВТ40 | |
| Характеристики заклепок | П40Т-1-МАС403(45°) | ||
| Диапазон скоростей | 10- 1 5000 | об/мин | |
| Конфигурация системы | FANUC 0i MF 1 упаковка | ||
| Конфигурация двигателя | Двигатель оси X | α iF22 | |
| Двигатель оси Y | α iF22 | ||
| Двигатель оси Z | α iF22 B | ||
| Двигатель шпинделя | α iI8 | ||
| Кормить | Диапазон скоростей подачи резания | 8 | м/мин |
| Быстрое перемещение по оси X | 30 | м/мин | |
| Быстрое движение по оси Y | 30 | м/мин | |
| Быстрое перемещение по оси Z | 30 | м/мин | |
| Размер хоста | 2700*3000*3150 | мм | |
| Вес хоста | Приблизительно 7 | Т | |
Описание
маркер
Высокопроизводительная обработка: вертикальный автоматический сверлильно-фрезерный станок с ЧПУ для алюминиевого профиля VM960 с 3 осями предлагает широкий диапазон скоростей вращения шпинделя от 10 до 15 000 об/мин, что обеспечивает точную и эффективную обработку.
Усовершенствованная система управления ЧПУ: станок оснащен надежной системой управления ЧПУ Fanuc или Siemens, обеспечивающей пользователям точное управление и точные результаты.
Большой рабочий стол и высокая грузоподъемность: с рабочим столом размером 1000×600 мм и максимальной грузоподъемностью 900 кг этот станок подходит для различных отраслей промышленности, включая производство, строительство, энергетику и горнодобывающую промышленность.
Долговечные основные компоненты: основные компоненты станка поставляются с гарантией сроком на 1 год, что гарантирует долговечность и надежность на протяжении всего срока службы.
Комплексная поддержка: продукт включает в себя отчет об испытаниях оборудования и видеозапись выходного осмотра, что дает пользователям полное представление о состоянии и производительности машины, что было запрошено нашим уважаемым клиентом.
