DRC CT5: 4-осье универсальное токарное оборудование с ЧПУ FANUC — высокоточная обработка для промышленности
2025-12-09

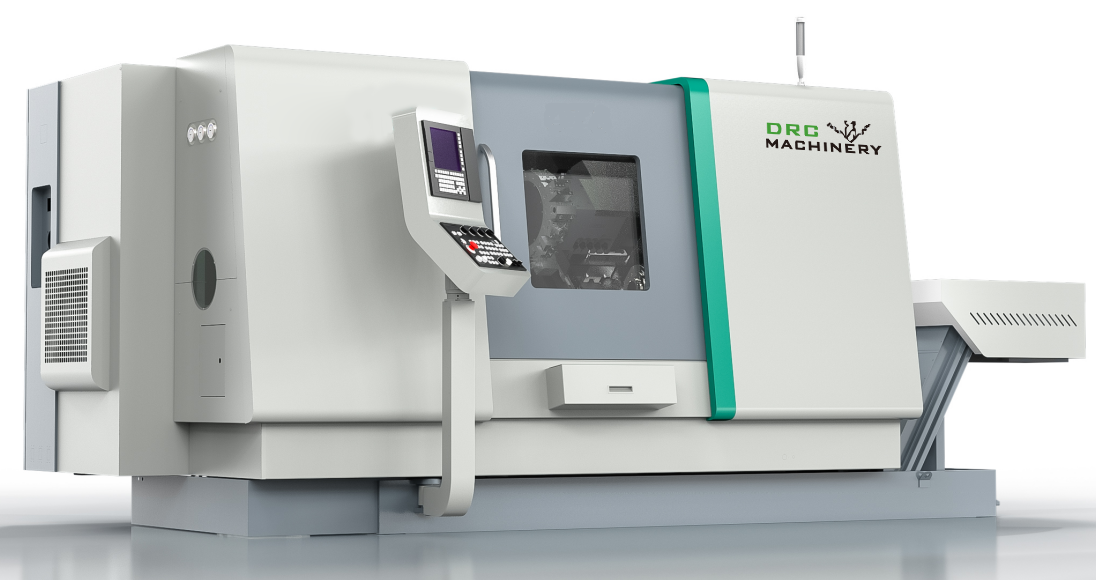

В сфере высокоточной механической обработки современного производства ключевым фактором успеха является выбор оборудования, которое сочетает в себе высокую точность, производительность и надежность. Компания DRC представляет инновационное 4-осье универсальное токарное оборудование CT5 — это интеллектуальное решение для интегральной обработки сложных деталей, оснащенное топовым ЦНС FANUC 0i-TF PLUS, наклонной осью Y, 12-позиционным сервореволювером BMT55 и встроенной вспомогательной шпинделью. Оборудование идеально подходит для массового производства автомобильных деталей, авиаакосмических компонентов, точных приборов и электронных элементов, гарантируя высокое качество изделий и сокращение производственных сроков.
I. Ключевые технические особенности 4-осевого токарного центра DRC CT5
1. Премиальное ЦНС FANUC 0i-TF PLUS: интеллектуальный контроль над обработкой
Токарное оборудование DRC CT5 стандартно оснащено легендарным ЦНС FANUC 0i-TF PLUS — лидером на рынке систем управления станками с ЧПУ. 10,4-дюймовый высококачественный дисплей с функцией MGi обеспечивает удобный доступ ко всем параметрам, а поддержка метрической и дюймовой систем ввода (точность 0,001 мм) адаптирует оборудование к любым производственным требованиям. Система включает встроенное хранилище для 250 наборов данных об инструментах, ПЛК-программу на 5000 шагов (расширяемую до 24000 шагов) и внешнее хранилище 2 ГБ с интерфейсами USB 2.0 и Ethernet — это позволяет быстро передавать программы и управлять партиями обработки. Благодаря минимальному времени цикла блока (1,5 мс) и функциям компенсации (радиуса реза G40/G41/G42, шага винта, люфта), DRC CT5 гарантирует точность обработки сложных контуров даже при высоких скоростях.
2. 4-осье связывание + наклонная ось Y: безграничные возможности обработки
IV. Области применения и преимущества токарного оборудования DRC CT5
Основное преимущество универсального токарного центра DRC CT5 — поддержка 4-осьевого связывания X/Y/Z/C, дополненного наклонной осью Y с ходом ±45 мм. Это открывает возможности для многомерной обработки: сложные пространственные поверхности, наклонные канавки, конические и многоходовые резьбы. Широкие ходы осей (X — 185 мм, Z — 550 мм) и высокие скорости быстрого перемещения (24/12/24 м/мин для X/Y/Z) значительно сокращают необработочное время, повышая общую производительность на 30% по сравнению с аналогами. Ось C с скоростью 100 об/мин и моментом 110 Нм обеспечивает точное позиционирование детали для комплексных операций.
3. Высокопрочная конструкция и высокодинамические шпиндели: стабильность под нагрузкой
Станина токарного центра DRC CT5 изготовлена из высококачественной чугуни с 45° наклоном — это обеспечивает отличную тепловую стабильность, устойчивость к кручению и вибрациям даже при длительной интенсивной работе. Все оси оснащены линейными направляющими и предварительно натянутыми рециркуляционными шаровыми винтами, а конструкция с четырьмя направляющими предотвращает столкновения при перемещении хвостовика. Основная шпиндель A2-6 с мощным приводом 17,2 кВт развивает максимальный момент 110 Нм и скорость 4500 об/мин, легко справляясь с обработкой материалов высокой твердости. Встроенная вспомогательная шпиндель A2-5 (мощность 11 кВт, скорость 5000 об/мин, ход 490 мм) позволяет выполнять непрерывную обработку обеих концов детали за один зажим, сокращая ошибки позиционирования и время производства.
4. 12-позиционный револьвер BMT55: эффективная смена инструментов и многофункциональность

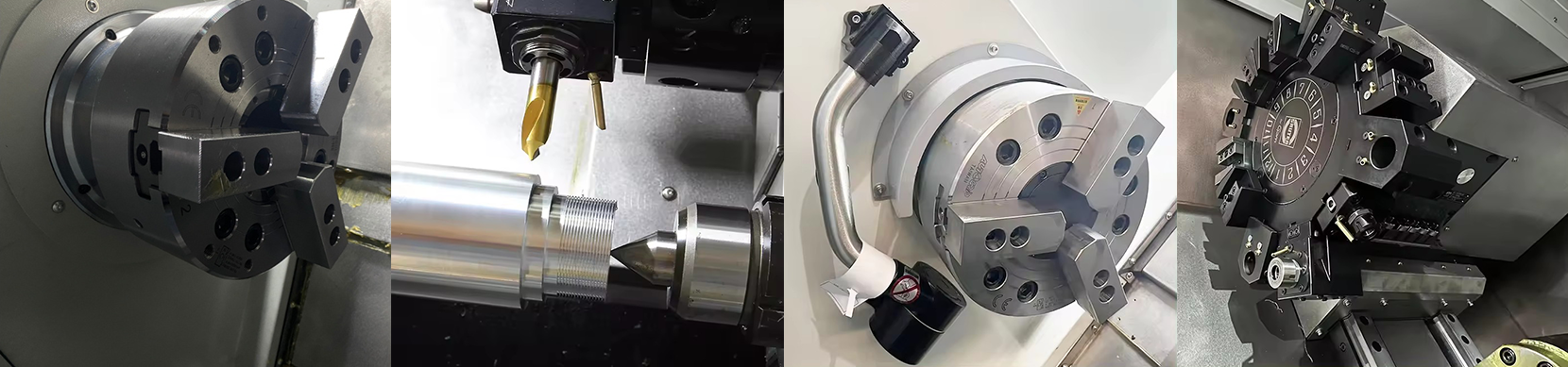

Токарное оборудование DRC CT5 оснащено стандартным 12-позиционным сервореволювером BMT55 — универсальным решением для интегральной обработки. Револьвер поддерживает 12 приводных позиций инструментов, совместим с державками диаметром □25 мм и Ø40 мм, а время позиционирования при индексации на 30° составляет всего 0,35 секунды (с блокировкой) или 0,12 секунды (без блокировки). Благодаря стандартному интерфейсу BMT55, возможно подключение приводных державок 0°/90° (по желанию), что позволяет выполнять токарную, фрезерную, сверлильную, нарезную и канавочную обработку в едином цикле. Широкий набор циклических функций (рубежная, чистовая обработка, глубокое сверление, обработка резьбы) делает DRC CT5 универсальным для решения любых производственных задач.
II. Технические параметры токарного центра DRC CT5
| Категория | Ключевые параметры |
|---|---|
| Диапазон обработки | Размах над станиной: 550 мм; Максимальный диаметр токарной обработки: 300 мм; Максимальная длина обработки: 400 мм |
| Точность позиционирования | Оси X/Y/Z: ≤6/8/8 мкм; Ось C: ≤20 арксек; Точность повторного позиционирования (X/Y/Z): ≤4/5/5 мкм |
| Система шпинделей | Основная шпиндель: 17,2 кВт / 4500 об/мин / 110 Нм; Вспомогательная шпиндель: 11 кВт / 5000 об/мин |
| Характеристики револьвера | 12-позиционный BMT55; Мощность приводных инструментов: 2,7 кВт; Максимальная скорость: 4000 об/мин |
| Вспомогательные системы | Объем бака охлаждающей жидкости: 180 л; Давление гидравлики: 50 бар; Пневматическое давление: 6 бар |
| Общие характеристики | Чистый вес (с удалителем стружки): ~4200 кг; Размеры (Д×Ш×В): 4520×2250×2150 мм |
III. Стандартная комплектация и дополнительные опции токарного центра
[Стандартная комплектация]
[Дополнительные опции]
IV. Области применения и преимущества токарного оборудования DRC CT5
Применимая отрасли
Ключевые преимущества DRC CT5
V. Почему стоит выбрать токарный центр DRC CT5?
4-осье универсальное токарное оборудование DRC CT5 — это результат слияния инновационных технологий и практического опыта в сфере высокоточной обработки. Оборудование разработано для решения сложных производственных задач, повышения эффективности и снижения затрат. Благодаря сочетанию ЦНС FANUC 0i-TF PLUS, наклонной оси Y, мощных шпинделей и универсального револьвера BMT55, DRC CT5 становится ключевым элементом современного производства, обеспечивая конкурентное преимущество на рынке.
