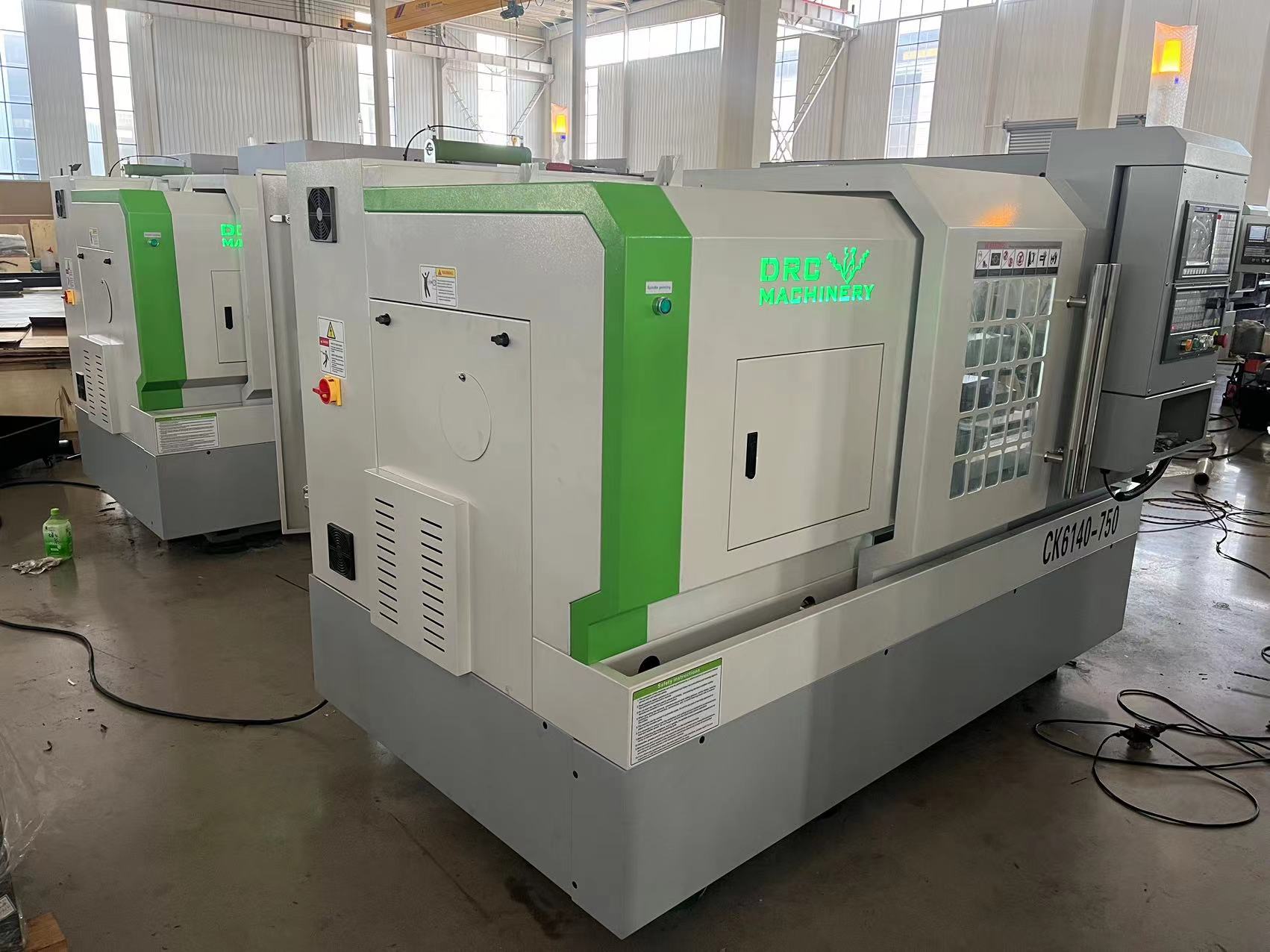

CK6140-750 ЧПУ токарный станок: высокоточная обработка с бесступенчатой регулировкой скорости
Описание
маркер
| Проект | Параметры |
|---|
| Рабочая зона |
| Максимальный диаметр вращения над станиной | Φ400 мм |
| Максимальный диаметр вращения над суппортом | φ230 мм |
| Максимальное расстояние между центрами | 750 мм |
| Максимальный ход по оси X (поперечное направление) | 290 мм |
| Максимальный ход по оси Z (продольное направление) | 750 мм |
| Ширина направляющих | 350 мм |
| Шарико-винтовая пара осей X/Z | 2505 / 3210 |
| Быстрая подача | Ось X — 6 м/мин, Ось Z — 8 м/мин |
| Точность обработки | IT6 - IT7 |
| Шпиндель |
| Тип шпиндельной головки | A2-6 |
| Конус внутреннего отверстия / сквозное отверстие шпинделя | MT6 (1:20) / φ66 мм |
| Скорость вращения шпинделя | Независимый шпиндель, плавная регулировка, максимум 3000 об/мин |

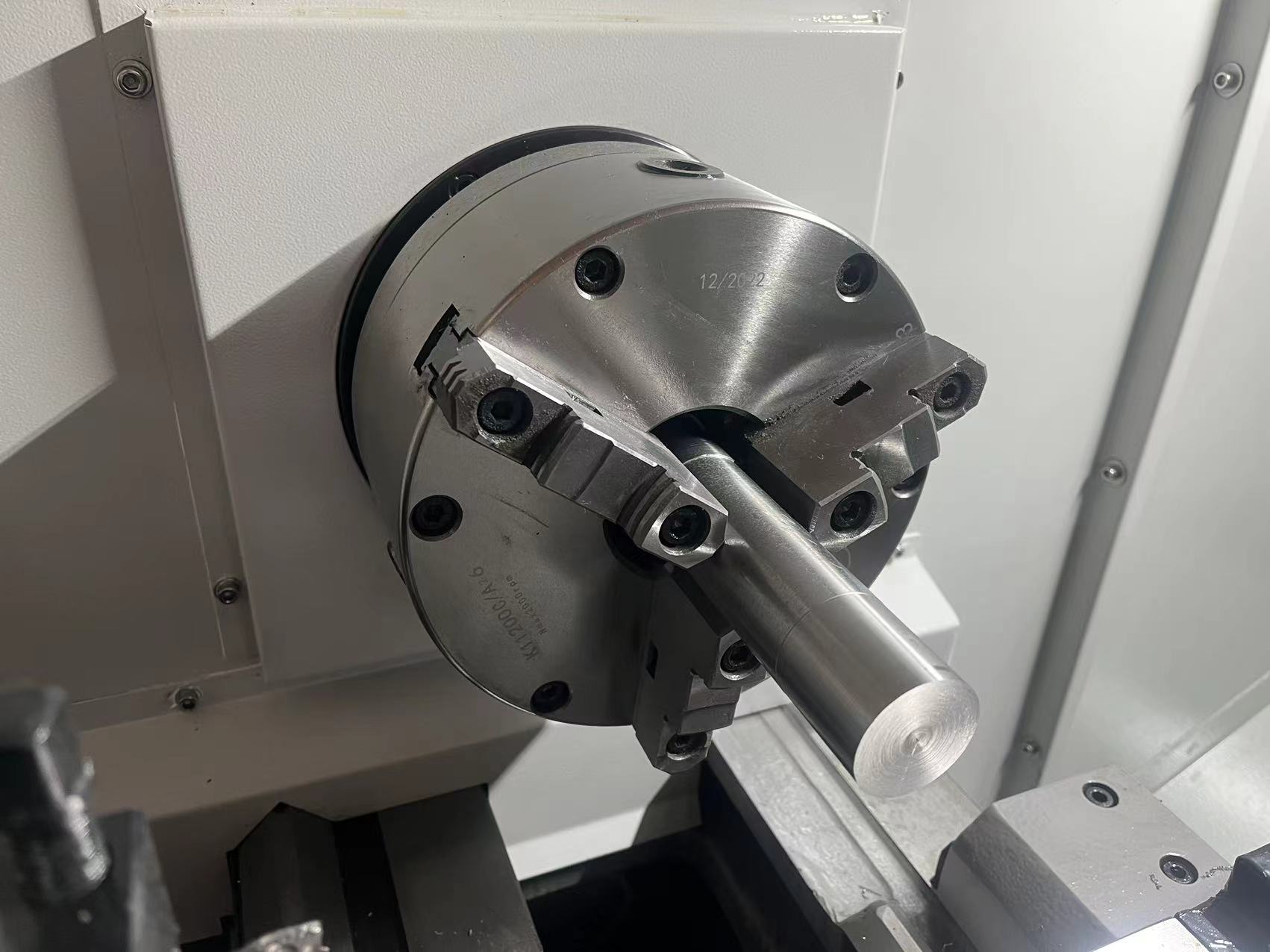

| Размер патрона | Трехкулачковый патрон φ200 мм |
| Точность |
| Погрешность позиционирования по оси X | ≤0.03 мм |
| Погрешность позиционирования по оси Z | ≤0.04 мм |
| Повторяемость позиционирования по оси X | ≤0.0075 мм |
| Повторяемость позиционирования по оси Z | ≤0.01 мм |
| Револьверная головка |

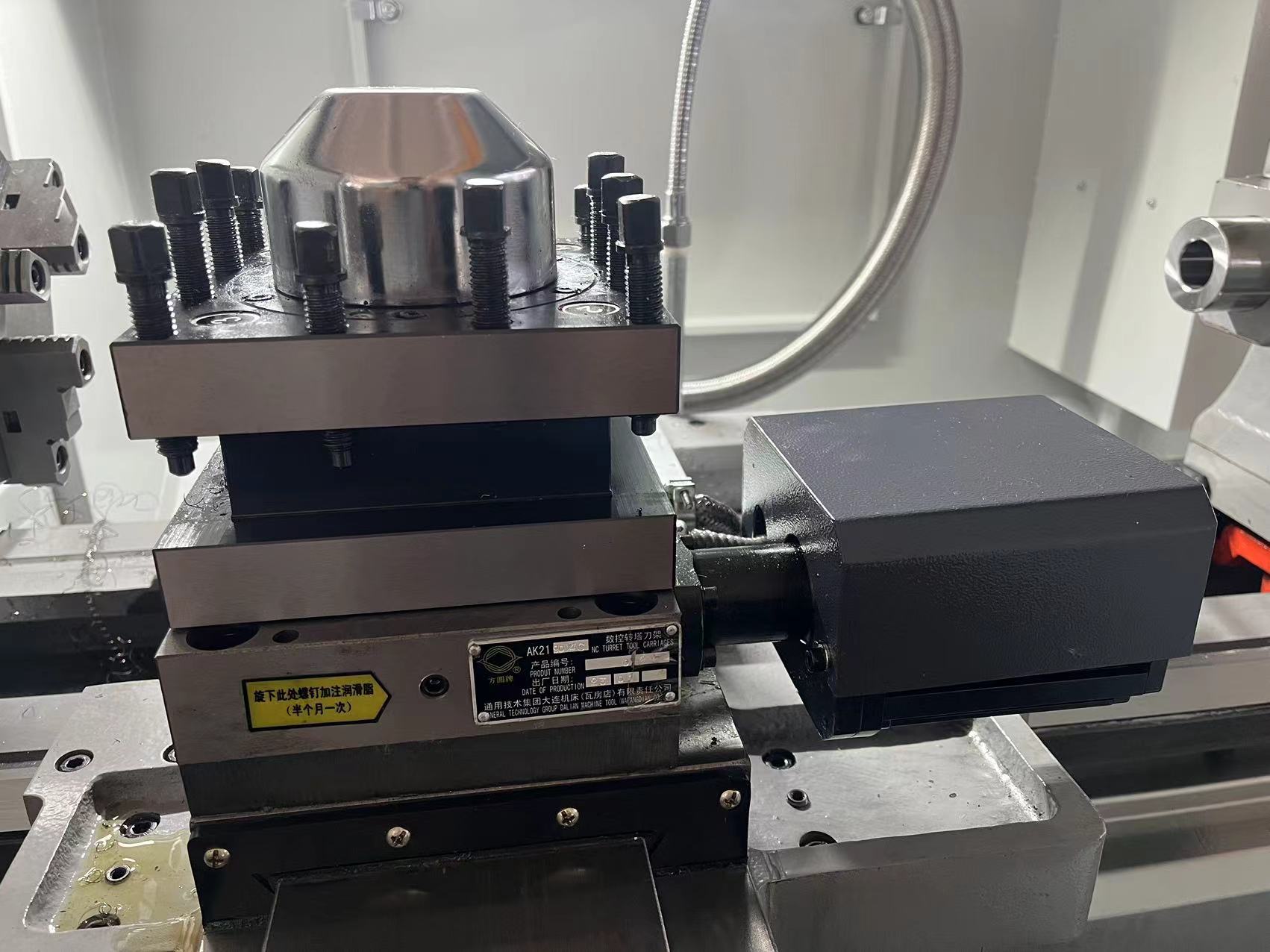

| Тип / Размер держателя инструмента | 4-позиционная / 25×25 мм |
| Задняя бабка |
| Диаметр / ход пиноли | 65 мм / 150 мм |
| Конус задней бабки | MT4# |
| Электродвигатель |
| Мощность главного двигателя | 5.5 кВт |
| Мощность двигателей осей X/Z | 6 / 8 Нм |
| Масса и габариты станка |
| 750 мм между центрами | 1800 кг / 2500×1500×1700 мм |
