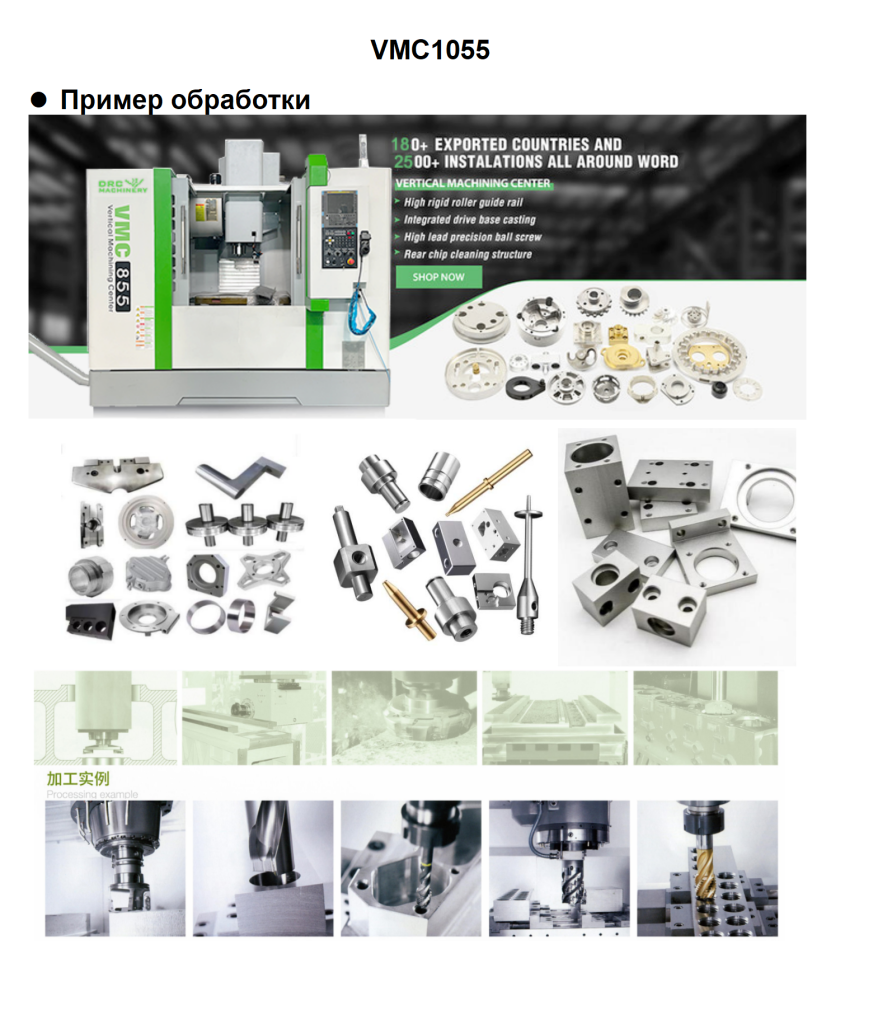

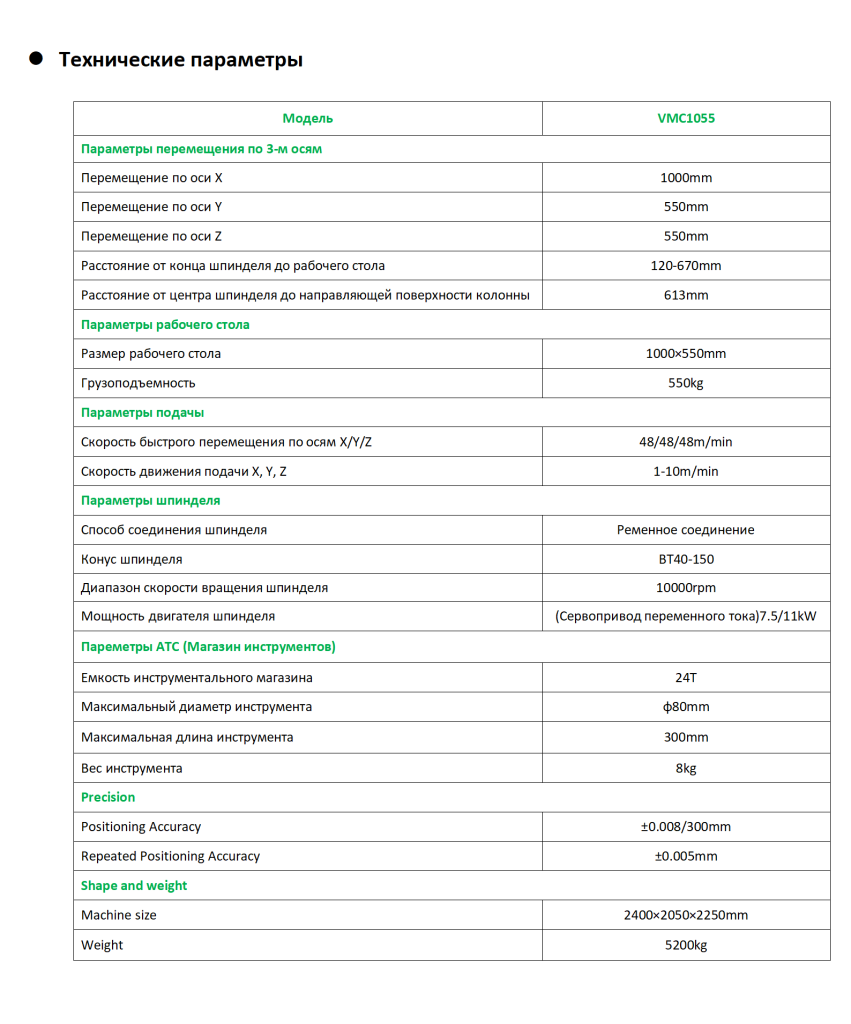

Высокоточный вертикальный обрабатывающий центр VMC1055 — идеальный выбор для вашего производства

VT600 автоматический токарный станок с чпу

Подробнее 🡥

Токарный станок с ЧПУ с наклонной станиной TCK36A

Parameters Unit TCK36A Max. turning diameter on the bed mm Φ360mm Max. turning diameter of the slide mm Φ140mm Top distance mm 350 Max. disc machining diameter Φ360mm Max. turning length mm 300 Spindle end type A2-5 Spindle bore diameter mm Φ48 Bar diameter mm Φ41 hydraulic chuck mm 6 inch Hydraulic chuck pull rod through hole mm Φ40 Guide rail form Wire guide rail Spindle limit speed rpm 4000 Tailstock sleeve diameter mm Φ65 Tailstock sleeve inner hole taper No Mosh 4# Tailstock sleeve travel mm 60 tailstock form Manual Tool turret Station 8 Tool square size mm 20×20 Screw model X direction mm 2810 Z direction mm 3210 Guide rail model X direction mm MSR30S2SSF1A+R960 Z direction mm MSR30S2SSF1+R630 X/Z motor torque N.M 6/6 X/Z rapid traverse speed m/min 24/24 X travel mm 185 Z travel mm 350 Min. setting unit mm 0.001 Main motor power KW 5.5 Total power KW 9 Machine net weight Kg About 2400 Dimensions (L×W×H) mm 2200x1610x1850 Configuration Type Qty. Brand Cnc system GSK980TC3 1 set GSK Spindle motor ZJY208A-5.5BL-B35Y1 1 set GSK Spindle unit SQ140-300-4-3V 1 set Domestic Spindle bearings Front：2-7015AC 1 set Domestic Behind：2-7013AC Guide rail X direction MSR30S2SSF1A+R960 1 set Taiwan HIWIN / PMI Z direction MSR30S2SSF1+R630 1 set Taiwan HIWIN / PMI Ball screw X direction 2810 1 set Domestic Z direction 3210 1 set Domestic Screw bearings 25TAC62 1 set Domestic Tool turret Hydraulic: TX-120A-8T 1 set Taixin/Sanhe Servo: SH63820-R Automatic lubricating device RBCLB-3ZK 1 set Domestic Cooling pump PMY-50A-4 1 set Domestic Hydraulic station SDPLT-02-3W-55L-TCK36A 1 set Domestic Hydraulic chuck 6 inch hollow 1 set Domestic Chip conveyor (Optional) Chain chip removal 1 set Domestic Inspection item Standard tolerance（mm） Periodic axial movement of the spindle 0.005 Radial run out of the positioning cone of the spindle chuck 0.005 Position accuracy Repeat positioning accuracy A X: ±0.003; Z: ±0.003 Diameter consistency 0.01/150 Flatness 0.02/φ200 Thread pitch product error 0.010/50 Surface roughness Ra1.6μm

Подробнее 🡥

Высокая точность VMC1370 графитовый фрезерный обрабатывающий центр с чпу

Подробнее 🡥

Токарный станок с ЧПУ с наклонной станиной TCK50A

Technical parameters Parameters Unit TCK50A/300 Max. turning diameter on the bed mm Φ560 The max. turning diameter of the slide mm Φ260 Top distance mm 500 Max. disc machining diameter Φ400 Max. turning length mm 350 Spindle end type A2-6 Spindle through hole diameter mm Φ66 Bar diameter mm Φ55 Hydraulic chuck mm 10 inch Hydraulic chuck pull rod through hole mm Φ55 Guide rail form Wire guide rail Spindle taper No Metric 70 1:20 Spindle limit speed rpm 3000 Tailstock sleeve diameter mm 70 Tailstock sleeve inner hole taper No Mohs 5# Tailstock sleeve travel mm 80 Tailstock form hydraulic Tool turret Station 8 Tool square size mm 25×25 Screw model X direction 3210 Z direction 4010 Guide rail model X direction RGH35CA2R680 Z direction RGH35CA2R1040 X/Z motor torque N.M 7.5/10 X/Z rapid traverse speed m/min 18/18 X travel mm 240 Z travel mm 400 Min. setting unit mm 0.0001 Main motor power KW 11 Total power KW 18 Machine net weight Kg About 2800 Dimensions (L×W×H) mm 2600*2000*2000 Machine configuration list Configuration Type Qty. Brand Cnc system GSK988T 1 set GSK Spindle motor 11KW 1 set GSK Spindle unit SQ200-282/5-3V 1 set Domestic Spindle bearings NN3020K+MTM100/ NN3018K 1 set each Domestic Guide rail X direct RGH35CA2R680/725 1 set Taiwan HIWIN / PMI Z direct RGH35CA2R1040/1120/1515 1 set each Taiwan HIWIN / PMI Ball screw X direct 3210/703 1 set Taiwan HIWIN / PMI Z direct 4010/965/1052/1429 1 set each Taiwan HIWIN / PMI Screw bearings 25TAC62/30TAC62 2 set each Japan NSK Tool turret TX-200-8T/TCS-100-8T 1 set Taixin/Taiwan Chengxin Automatic lubricating device RBCLB-3ZK 1 set Domestic Cooling pump 180W 1 set Domestic Hydraulic station 1.5kw 1 set Domestic Hydraulic chuck KT0-3/A2-6；KT0-3/A2-8 1 set Domestic Chip conveyor Chain chip removal (OPTIONAL) 1 set Domestic Machine Tool Accuracy Standards Inspection item Standard tolerance（mm） Periodic axial movement of the spindle 0.005 Radial run out of the positioning cone of the spindle chuck 0.005 Position accuracy Repeat positioning accuracy A ±0.005 Diameter consistency 0.01/150 Flatness 0.025/φ300 Thread pitch product error 0.010/100 Surface roughness Ra1.6μm

Подробнее 🡥

Вертикальный обрабатывающий центр MVL855S система Siemens

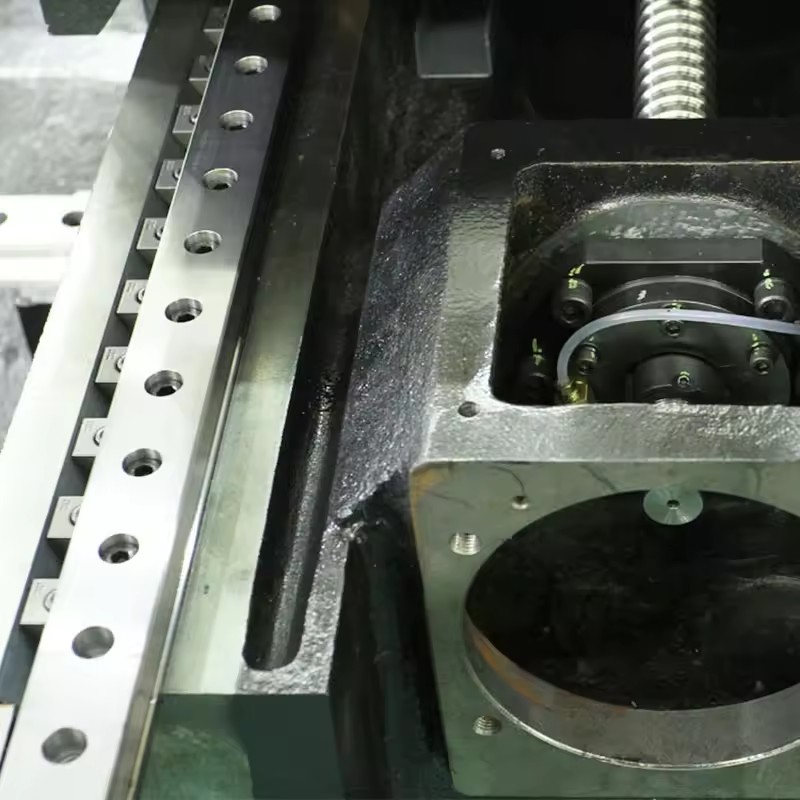

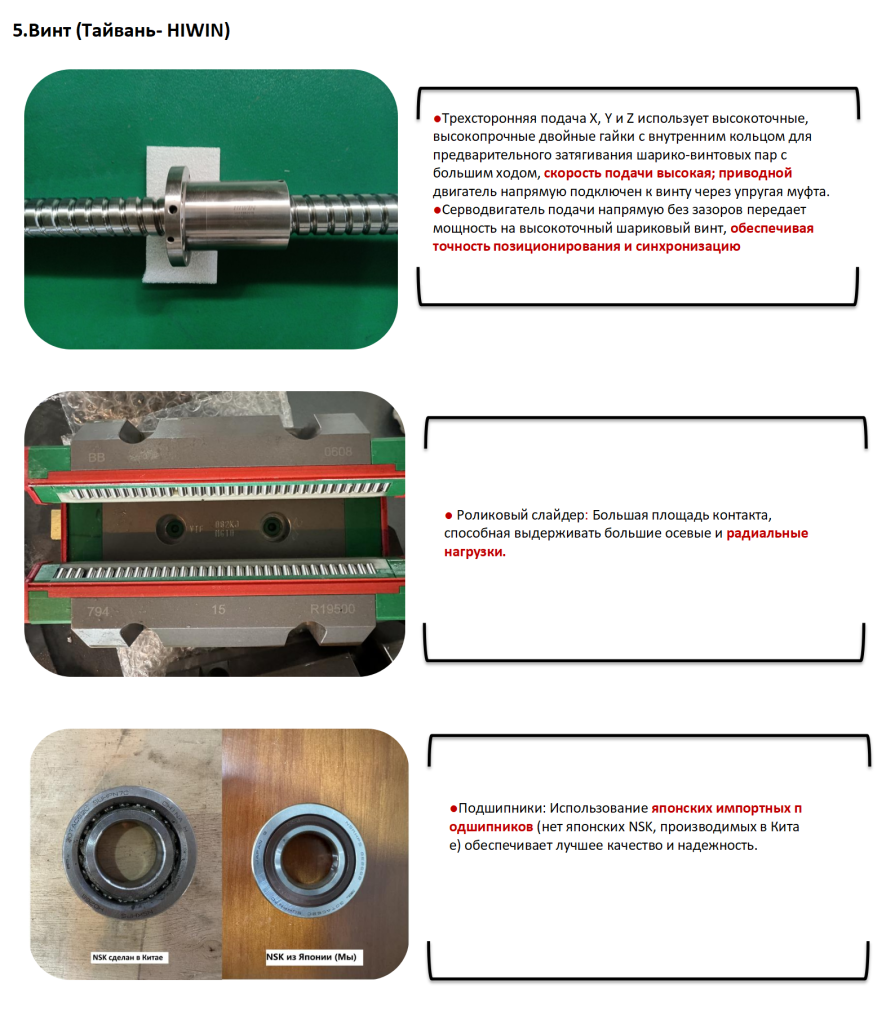

Особенности конструкции станка 1. Высокая жесткость и долговечное сохранение точности 1.1. Основные крупные компоненты станка Основание, суппорт, рабочий стол, колонна и шпиндельная коробка изготовлены из высококачественного чугуна с формовкой из полимерного песка. Благодаря усовершенствованному процессу термообработки устраняется остаточное напряжение, а усиленные ребра жесткости обеспечивают достаточную прочность, жесткость и высокую стабильность всей конструкции. 1.2. Оси X и Y Используют линейные направляющие качения, которые обладают высокой жесткостью и отличной динамической точностью. 1.3. Трехосное движение Осуществляется с помощью шлифованных шарико-винтовых пар с двойной гайкой от тайваньских брендов. Компактная конструкция обеспечивает плавное движение и высокую точность. Винты закреплены с использованием прецизионных опор, предварительно натянуты с двух сторон для компенсации температурного расширения, что гарантирует стабильную и жесткую механическую передачу. 1.4. Соединение основания с поддоном для воды Выполнено по лабиринтной конструкции, что обеспечивает отличные водоотталкивающие свойства. 1.5. Высокожесткий шпиндель BT40 Производства тайваньских брендов. Смазка шпиндельных подшипников осуществляется консистентной смазкой, что гарантирует постоянную и надежную работу с минимальными затратами на обслуживание и экологической безопасностью. 2. Высокая точность и динамическая отклика 2.1. Шпиндель Оснащен высокоточным шариковым подшипником с угловым контактом, который обеспечивает одновременно высокую жесткость и превосходную точность вращения шпинделя. 2.2. Линейные направляющие осей X и Y Обладают высокой точностью и большой несущей способностью. Низкий коэффициент трения предотвращает явление ползучести на низкой скорости и обеспечивает отличную точность позиционирования с высокой динамической отзывчивостью. 3. Высокая эффективность Скорость вращения шпинделя достигает 8000 об/мин. Максимальная скорость перемещения по трем осям составляет 36/36/16 м/мин. 4. Широкая зона обработки По сравнению с аналогичными моделями, ходовые параметры этого станка обеспечивают более широкие возможности обработки. 5. Эргономичность и эстетика Станок оснащен полностью закрытым защитным кожухом, который не только выглядит эстетично, но и удобен в эксплуатации. Два продольных шнековых транспортера встроены в наружную защиту, что облегчает удаление стружки. Защитный кожух произведен профессиональной фабрикой листового металла и оснащен смотровыми окнами для удобства управления.

Подробнее 🡥
