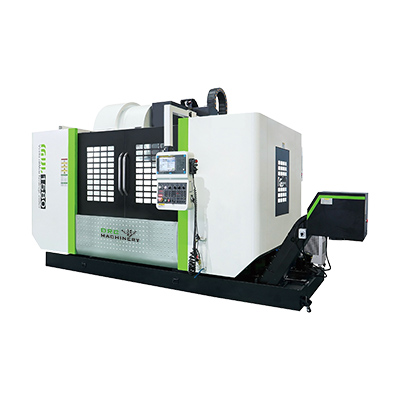

Высококачественный обрабатывающий центр VMC1160
-

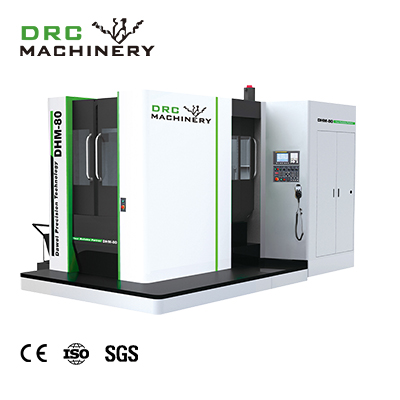

Горизонтальный обрабатывающий центр DRC DHM80
-
Вертикальный токарный станок C/CK5116
-

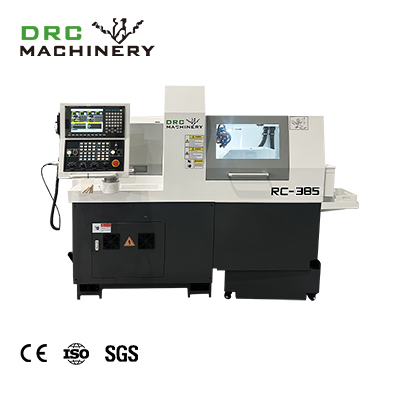

Высокоточный швейцарский токарный станок RC385
-
VMC640 фрезерный станок с ЧПУ
-

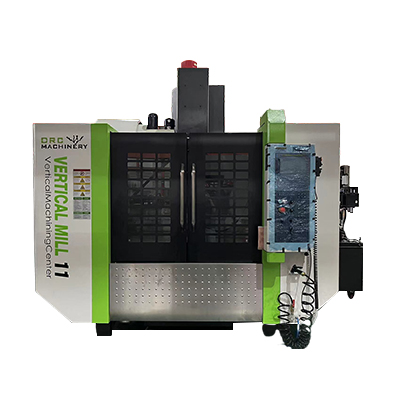

Высокоскоростной одношпиндельный вертикальный сверлильно-фрезерный станок с ЧПУ V11 BT40, новое состояние, с системой управления Fanuc, заводская цена
-
MVL1165 Большой обрабатывающий центр
-
VMC650-Высокоточный вертикальный обрабатывающий центр VMC650
-
CK0620A Швейцарский токарный станок с ЧПУ
-
Вертикальный токарный станок C/CK5260
-
VMC1370-Высокоточный вертикальный обрабатывающий центр VMC1370
-
HT5-Высокоточный станок с ЧПУ
-
RC926 Токарный станок с ЧПУ швейцарского типа
-
Миллинг – фрез с 2 резами, плоским концом, из цельного твердого сплава, для обработки сплавов стали и чугунной стали, диаметр 10
Вертикальный токарный станок GVL850M
| Параметр | GVL850M | Единица | |
| Шпиндель | Шпиндельная головка | A2-11 | mm |
| Макс. скорость шпинделя | 1500 | rpm | |
| Макс. крутящий момент | 2600 | N×m | |
| Мощность шпинделя | 18.5/22 | KW | |
| Диаметр самоцентрирующегося патрона | 530 | mm | |
| Диапазон скоростей | 180 | mm | |
| Макс. диаметр вращения | 72-1500 | rpm | |
| Диапазон обработки | Макс. обрабатываемый диаметр | 900 | mm |
| Макс. обрабатываемая высота | 850 | mm | |
| Стандартный обрабатываемый диаметр | 680 | mm | |
| Макс. обрабатываемый вес | 500 | mm | |
| Перемещение по оси X | 1600 | kg | |
| Перемещение по оси Z | 540 | mm | |
| Шпиндельная головка | 780 | mm | |
| Конфигурация системы | FANUC 0i TF | ||
| Конфигурация двигателя | Двигатель оси X
Двигатель оси Z |
aiF12-4000 | |
| 3 | KW | ||
| 12 | Nm | ||
|
Двигатель шпинделя
|
aiF30-4000B | ||
| 7 | KW | ||
| 30 | Nm | ||
| Револьверная головка
Двигатель оси X
|
aiIP40-6000 | ||
| 18.5/22 | KW | ||
| 307/365 | Nm | ||
| Двигатель оси Z | aiF 22-3000 | ||
| 4 | KW | ||
| 22 | Nm | ||
| Кормить | Быстрое перемещение по оси X | 20 | m/min |
| Быстрое перемещение по оси Z | 20 | m/min | |
| Ширина линейной дорожки | 45 | mm | |
| Точность | Точность позиционирования | 0.008/0.008 | mm |
| Точность повторного позиционирования | 0.005/0.005 | mm | |
| Силовая башня | Количество инструментов | 12 | Station |
| Размер инструмента | BMT65/□25/φ40 | mm | |
| Основные размеры станка (с транспортером стружки) | 3600x2500x3700 | mm | |
| Вес машины | ≈9600 | Kg | |
| No. | Имя | Кол-во | Примечание |
| 1 | Система ЧПУ FANUC Oi-TF | 1 | |
| 2 | Мощная револьверная головка | 1 | |
| 3 | Плавающий патрон и цилиндр | 1 | |
| 4 | Гидравлическая станция | 1 | |
| 5 | Кондиционер воздуха в электрошкафу | 1 | |
| 6 | Автоматическая система смазки | 1 | |
| 7 | Трехцветный свет | 1 | |
| 8 | Система удаления стружки | 1 | |
| 9 | Водяной бак | 1 | |
| 10 | Осветительное устройство | 1 | |
| 11 | Случайные принадлежности | 1 set | |
| 12 | Случайные документы | 1 set | |
| 12.1 | Упаковочный лист | 1 | |
| 12.2 | Сертификат соответствия | 1 | |
| 12.3 | Инструкции по эксплуатации станка | 1 | |
| 12.4 | Руководство по эксплуатации электрооборудования | 1 | |
| 12.5 | Инструкции по эксплуатации системы ЧПУ | 1 | |
| 12.6 | Информация об основных закупаемых деталях | 1 |
Описание
маркер
Этот станок унаследовал преимущества традиционных вертикальных токарных станков с ЧПУ, такие как высокая жесткость и устойчивость базовой рамы, и ввел передовую на международном уровне концепцию динамической жесткости и оптимизировал конструкцию подвижных частей. Станок имеет большой крутящий момент и хорошие характеристики быстрого реагирования, и подходит для нужд различных областей механической обработки, таких как автомобили, пресс-формы и оборудование.
связаться с нами
Сопутствующие популярные продукты

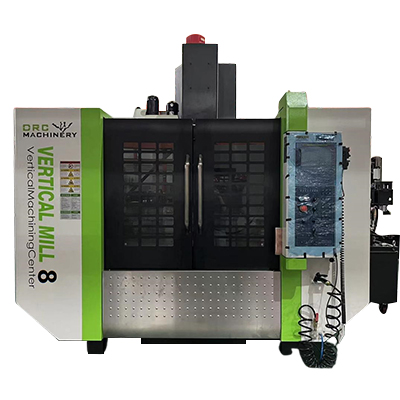

Высокоскоростной и прецизионный вертикально-фрезерный обрабатывающий центр с ЧПУ для металла V8
1. Трехосевой привод с использованием шлифованного двухгаечного шарико-винтового привода тайваньского бренда, компактная структура, плавное движение/высокая точность. 2. Трехосевая роликовая линейная направляющая, большая нагрузка, низкое трение, снижение скольжения машины на низкой скорости, хорошая точность позиционирования, при этом достигаются высокие динамические характеристики отклика. 3. Скорость шпинделя с прямым подключением может достигать 12000 об/мин, а трехосевое быстрое движение может достигать 36/36/30 м/мин.
Миллинг – фрез с 2 резами, плоским концом, из цельного твердого сплава, для обработки сплавов стали и чугунной стали, диаметр 6
Основные особенности фрезов： Подходит для раUGH-обработки и точной обработки обычной стали и чугунa (≤48HRC) Применяется 45° большая геликoidalная угловa (угол правления режущих кромок) и двухрежущая конструкция Подходит для generalsской обработки,боковой фрезеровки,фрезеровки мелких каналов (поверхностных борозд)Модель режущего инструмента:RC-F2-06016 Диаметр:6mm Длина режущей кромки:16mm Общая длина инструмента 50 мм Диаметр хвостовика 6 мм
Вертикальный токарный станок C/CK5120
C/CK5120 в основном состоит из верстака, основания верстака, колонны, поперечной балки и вертикального подручника. Основные части этого станка изготовлены из чугуна HT250 с использованием технологии смоляного песка и состарены после грубой обработки (искусственное старение и вибрационное старение). Качество литья надежное и не имеет трещин, пор, усадочных раковин или белой литой структуры. Отливка имеет стабильную структуру после вибрационной обработки старением, что обеспечивает стабильность станка во время использования. Сертификат качества продукции содержит отчет об анализе химического состава расплавленного чугуна, отчет о термической обработке и кривую зависимости температуры от времени термической обработки.
GMF2213T Портальный обрабатывающий центр
https://www.drcmachinery.ru/wp-content/uploads/WeChat_20241104140450.mp4
Вертикальный токарный станок VT800
① Система управления FANUC 0i-TF plus (дисплей 10″)② Главный шпиндель A2-11 с двигателем переменного тока, мощность привода 18,5/22 кВт, 2000 об/мин③ 12-позиционная сервобашня④ Транспортер стружки и резервуар для стружки⑤ 18-дюймовый гидравлический закрытый цилиндр

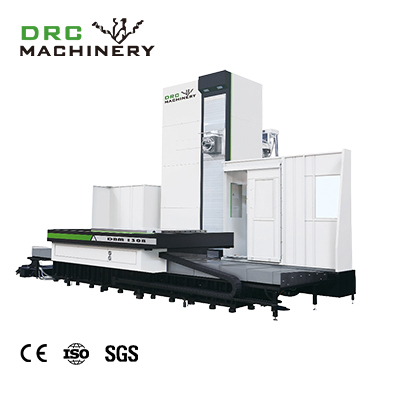

Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B
Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B оснащен системой FANUC 0i MF, корпусом из высокопрочного чугуна и сверхпрочными направляющими и винтами, скоростью вращения шпинделя 2000 об/мин, высоким крутящим моментом. Расточно-фрезерный обрабатывающий центр с ЧПУ DBM130B имеет ход по осям X/Y/Z 3000/2500/1500 мм, грузоподъемность рабочего стола 15 тонн и точность позиционирования 0,015 мм. Подходит для областей обработки тяжелого оборудования, таких как энергетика и судостроение. Предоставляется годовая гарантия и профессиональное обучение для обеспечения эффективного и точного производства.

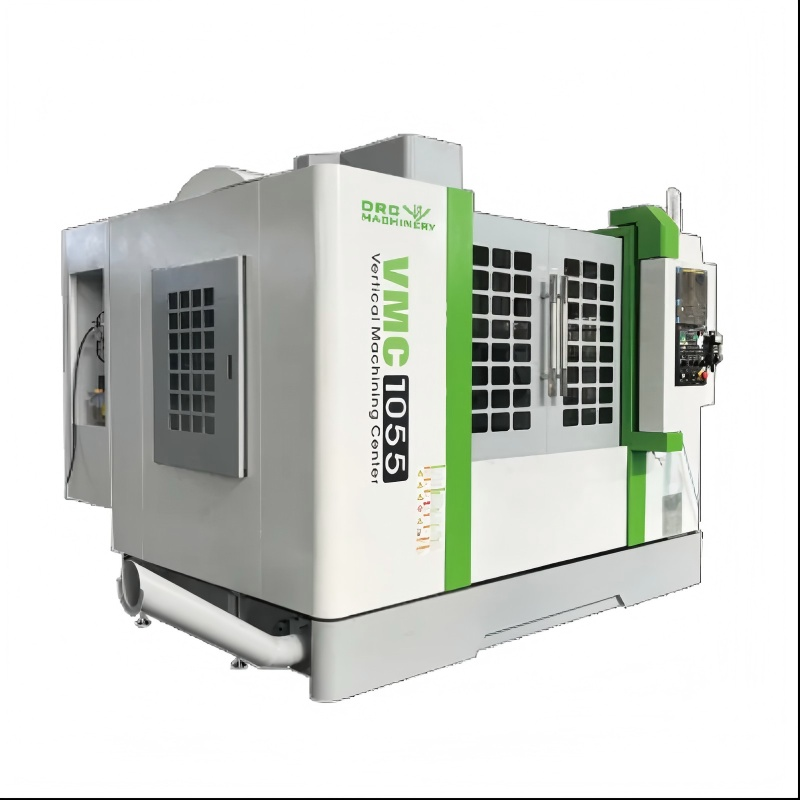

VMC1055-Высокоточный вертикальный обрабатывающий центр VMC1055
Высокая эффективность（VMC1055）Скорость перемещения до 48 м/мин и шпиндель до 10,000 об/мин для быстрого и мощного фрезерования. Высокая точностьТочность позиционирования ±0.008 мм, повторяемость ±0.005 мм для стабильных результатов. УниверсальностьРабочий стол 1000×550 мм, вместимость 24 инструмента и поддержка длинных инструментов до 300 мм.

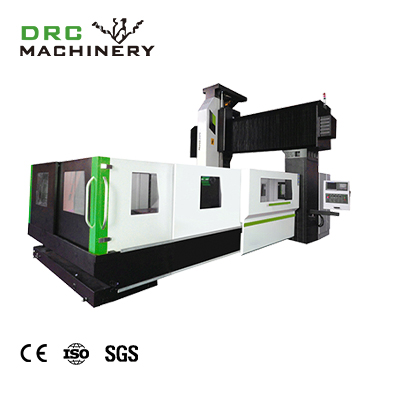

Портальный обрабатывающий центр GMF4019T
Модель GMF4019T Опции Единица измерения Размер стола 4000X1600 мм Ширина дверцы 1900 мм Нагрузка на стол 12 T Ширина Т-паза 9-22×160 мм Диапазон обработки Ход оси X 4000 мм Ход оси Y 1900 мм Ход оси Z 900 мм Расстояние от торца шпинделя до стола 150-1050 мм Тип конического отверстия шпинделя BT50 Спецификация патрубка P50T-1-MAS403(45°) Диапазон частоты вращения 10-6000 об/мин ID переднего подшипника шпинделя φ100 мм Подача Диапазон скорости подачи резания 7 м/мин Быстрый ход по оси X 10 м/мин Быстрый ход по оси Y 12 м/мин Быстрый ход по оси Z 10 м/мин Конфигурация системы FANUC Oi MF 1 package Конфигурация двигателя Двигатель оси X α iF40 6 кВт 38 Нм Двигатель оси Y αiF30 7 кВт 30 Нм Двигатель оси Z αiF40B 6 кВт 38 Нм Шпиндельный двигатель αiI22 22/26 кВт 140/223 Нм Точность (GB/T17421) Точность позиционирования (X/Y/Z) 0,02/0,02/0,016 мм Точность повторного позиционирования (X/Y/Z) 0,012/ 0,012/0,01 мм Внешние размеры основного блока Прибл. 10750X4390X4620 (Наивысшая точка перемещения) мм Вес станка Прибл. 30 T
Вертикально-фрезерный обрабатывающий центр с ЧПУ MVL1380 с системой управления Fanuc
Вертикальный обрабатывающий центр MVL1380 в основном используется для обработки деталей и пресс-форм. После однократного зажима заготовки можно непрерывно выполнять фрезерование, сверление, расточку, развертывание и другие процессы. Детали могут обрабатываться на одном станке или на нескольких сборочных линиях. Преимуществами станка являются большая сила резания, высокая скорость позиционирования, мехатроника, автоматическое удаление стружки, безопасность и простота эксплуатации.
GMB4030LX Пятиосевой мостовой обрабатывающий центр с портальной конструкцией
Данный станок представляет собой мостовой обрабатывающий центр с портальной конструкцией. Он обладает высокой жесткостью базовой рамы, симметричной конструкцией и отличной стабильностью. В конструкции применены передовые международные концепции динамической жесткости, оптимизированы подвижные узлы, добавлены сервоприводы по осям A и C. Шпиндель станка характеризуется высокой скоростью вращения и быстрой динамикой отклика, что позволяет осуществлять высокоточные пятиосевые синхронные обработки. Станок подходит для различных сфер машиностроения, включая автомобилестроение, производство пресс-форм, металлоизделий и другие области высокоточной механической обработки. Общая компоновка станка выполнена по схеме мостового портала с подвижной балкой и неподвижными стойками. Колонны жестко закреплены, рабочий стол установлен стационарно на фундаменте. Поперечная балка установлена на колоннах и перемещается вдоль оси X. Салазки перемещаются по поперечине вдоль оси Y. Шпиндельная бабка (плунжер) перемещается по салазкам вдоль оси Z.
5- осевой обрабатывающий центр с чпу фрезерная машина
Высокая точность MX500 5- осевой обрабатывающий центр обрабатывающий центр 5- осевой фрезерный станок с чпу

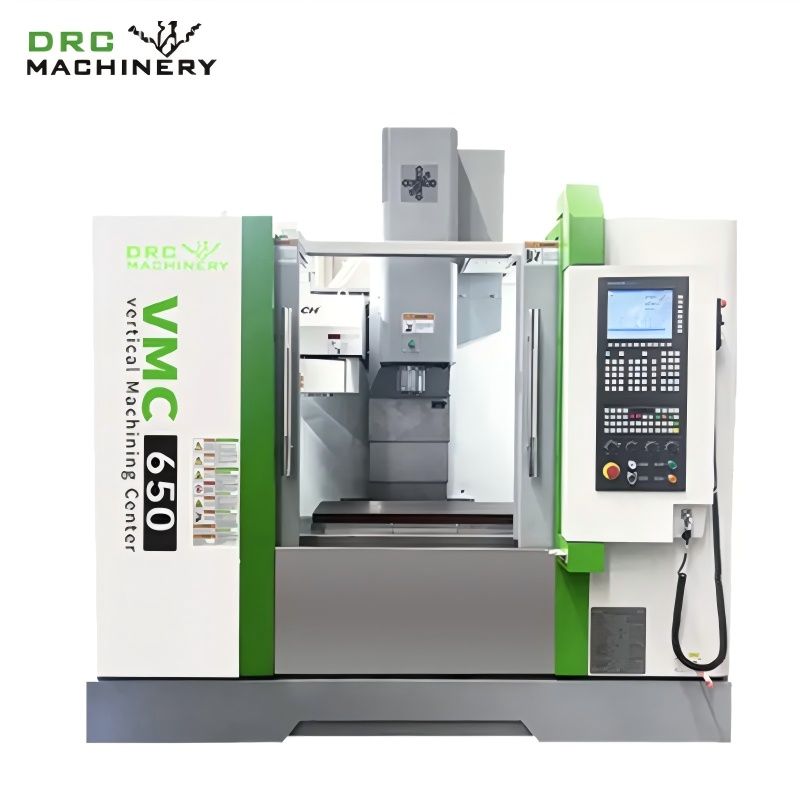

VMC650-Высокоточный вертикальный обрабатывающий центр VMC650
1. Высокая жесткость(VMC650) Чугун HT300 и коробчатая конструкция обеспечивают отличную жесткость и минимизируют вибрации. 2. Прецизионная точность Линейные направляющие HIWIN и шариковые винты гарантируют точность до ±0.008 мм. 3. Защита и эффективность Автоматическая смазка и система разделения масла и воды увеличивают срок службы и защищают окружающую среду.

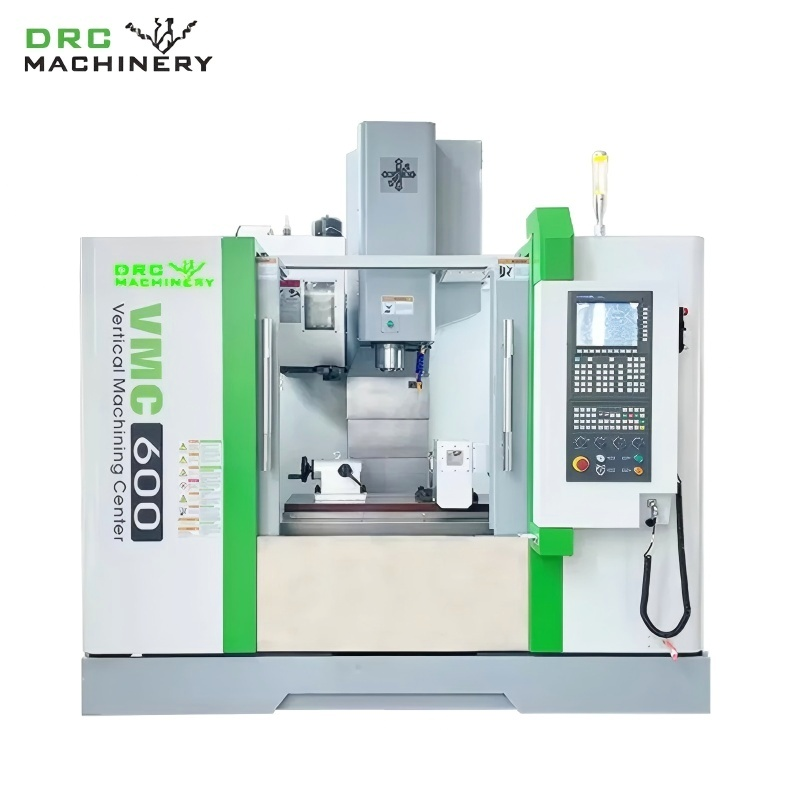

VMC600-Высокоточный вертикальный обрабатывающий центр VMC600
1. Высокая жесткость и стабильность Чугун HT300 и коробчатая конструкция обеспечивают отличную жесткость и долгосрочную стабильность. 2. Точность и высокая скорость Шариковые винты и линейные направляющие гарантируют точность до ±0.008 мм. Шпиндель с максимальной скоростью 8000 об/мин. 3. Удобство эксплуатации Автоматическая смазка и защита винтов увеличивают срок службы и снижают затраты на обслуживание. Эти преимущества делают VMC600 идеальным для высокоточной обработки.
Миллинг – фрез с 2 резами, плоским концом, из цельного твердого сплава, для обработки сплавов стали и чугунной стали, диаметр 10
Основные особенности фрезов： Подходит для раUGH-обработки и точной обработки обычной стали и чугунa (≤48HRC) Применяется 45° большая геликoidalная угловa (угол правления режущих кромок) и двухрежущая конструкция Подходит для generalsской обработки,боковой фрезеровки,фрезеровки мелких каналов (поверхностных борозд)Модель режущего инструмента:RC-F2-10025 Диаметр:10mm Длина режущей кромки:25mm Общая длина инструмента 70 мм Диаметр хвостовика 10 мм

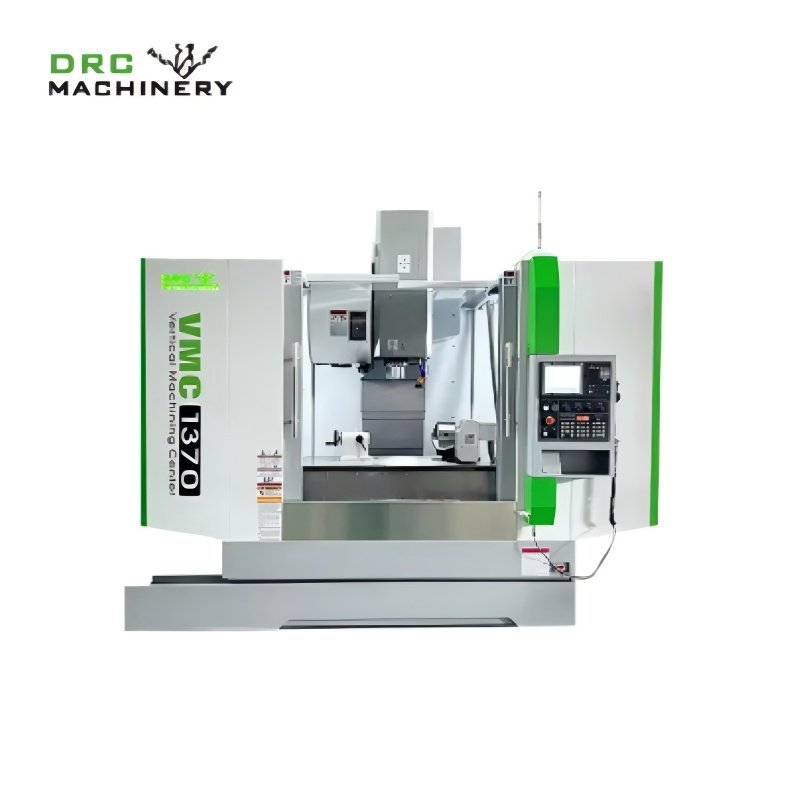

VMC1370-Высокоточный вертикальный обрабатывающий центр VMC1370
