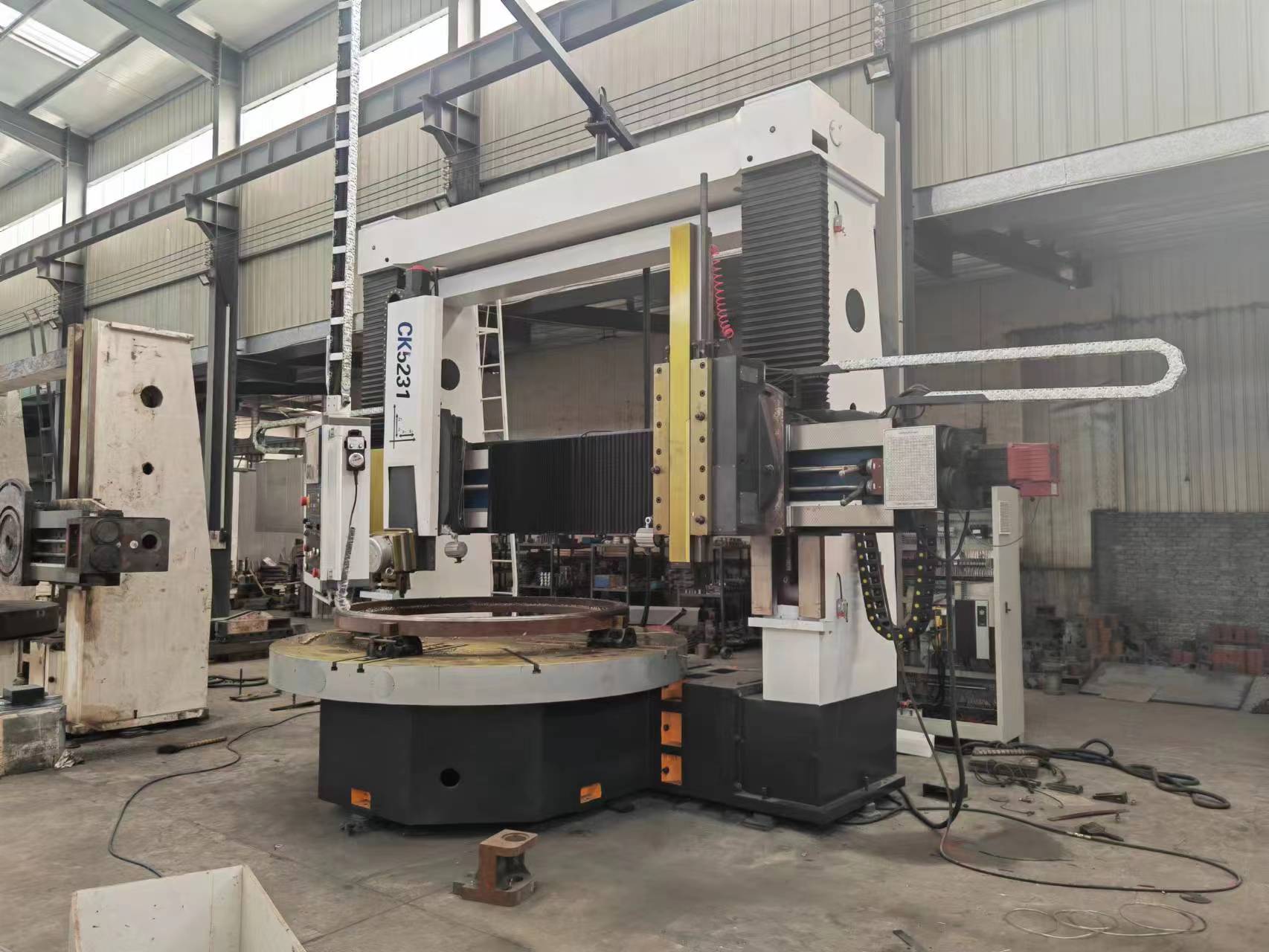

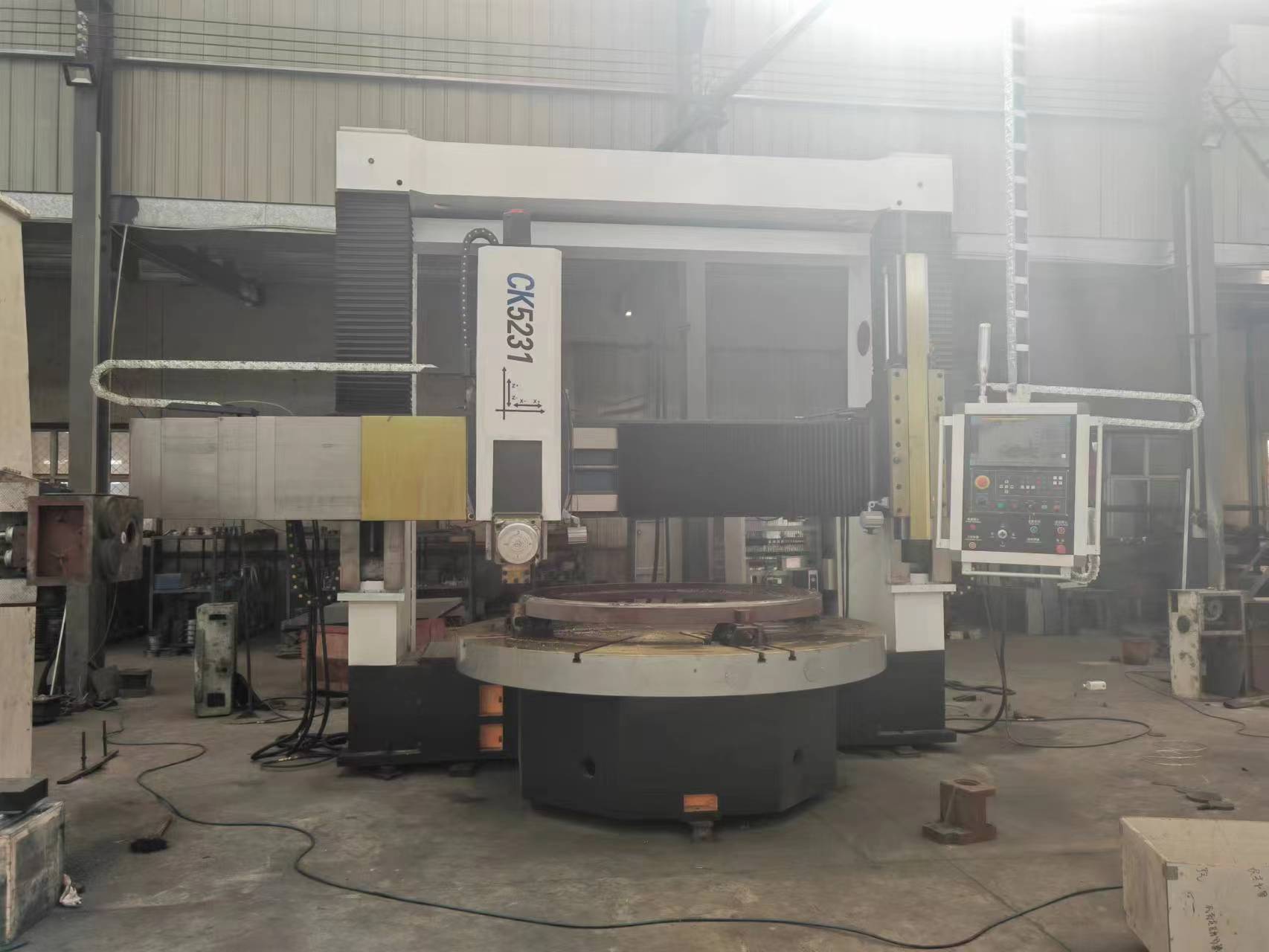

Вертикальный токарный станок C/CK5131
| Parameters | Unit | C/CK5235 |
| Worktable diameter | mm | 2830 |
| Max. turning diameter of workpiece | mm | 3500 |
| Max. height of workpiece | mm | 1600 |
| Max. weight of workpiece | T | 60 |
| Max. cutting force of tool rest – Right tool rest | kg | 3500 |
| Max. cutting force of tool rest – Left tool rest | kg | 3000 |
| Max. total cutting force | kg | 6300 |
| Max. torsional moment of worktable | Kg/m | 6300 |
| Variable speed series of worktable | Level | Two gears/stepless |
| Speed range of worktable | rpm | 2-50 |
| Feed level | Level | steples |
| Feed range | mm/min | 0.25-90 |
| Crossbeam travel | mm | 1250 |
| Tool rest travel – horizontal | mm | 1900 |
| Tool rest travel – vertical | mm | 1000 |
| Crossbeam moving speed | mm/min | 350 |
| Tool rest rapid movement speed | mm/min | 1560 |
| Max. rotation angle of tool rest | ° | ±30° |
| Tool size (width × height) | mm | 40×50 |
| Main motor power | kw | 75 |
| Machine tool dimensions (length × width × height) |
mm | 6400×5100×6300 |
| Machine weight | (about) kg | 46800 |
| Configuration | Specification | Qty. |
| Column | 2 set | |
| gearbox | 1 set | |
| worktable | 1 set | |
| beam | 1 set | |
| Vertical tool rest | 2 set | |
| Crossbeam lifting device | 1 set | |
| Hydraulic control device | 1 set | |
| Main motor | 75KW | 1 set |
| Hanging button | 1 set | |
| chuck jaw | 4 set | |
| Technical documents | ||
| User’s Guide | 1 pcs | |
| Certificate of Compliance | 1 pcs | |
| Packing List | 1 pcs | |
| Tool table | 2 set | |
| Anchor screws | M24X500 | 11 pcs |
| Chuck wrench | 24; QIS92–3 | 1 set |
| Square socket wrench | 22;QIS92–8 | 1 pcs |
| Adjust the horn | 240MM | 11 pcs |
Описание
маркер
The machine is mainly composed of Worktable, Worktable base, column, beam and vertical tool rack. The main parts of this machine are made of HT250 cast iron using resin sand technology and aging treatment (artificial aging and vibration aging) after roughing. Casting quality is reliable, without cracks, pores and shrinkage holes. After aging treatment, the casting has a stable structure, which ensures the stability of the machine during use. The product quality certificate contains a report on the analysis of the chemical composition, a report on the heat treatment and time curve of heat treatment temperature.
